イオン注入における注入深さの精密制御とは?

半導体製造プロセスにおいて、特定の元素(イオン)を半導体基板の表面から一定の深さまで打ち込む技術です。これにより、半導体の電気的特性を精密に調整し、高性能なデバイスを実現します。注入深さの制御は、デバイスの性能や信頼性を決定する重要な要素です。

各社の製品

絞り込み条件:

​▼チェックした製品のカタログをダウンロード

​一度にダウンロードできるカタログは20件までです。

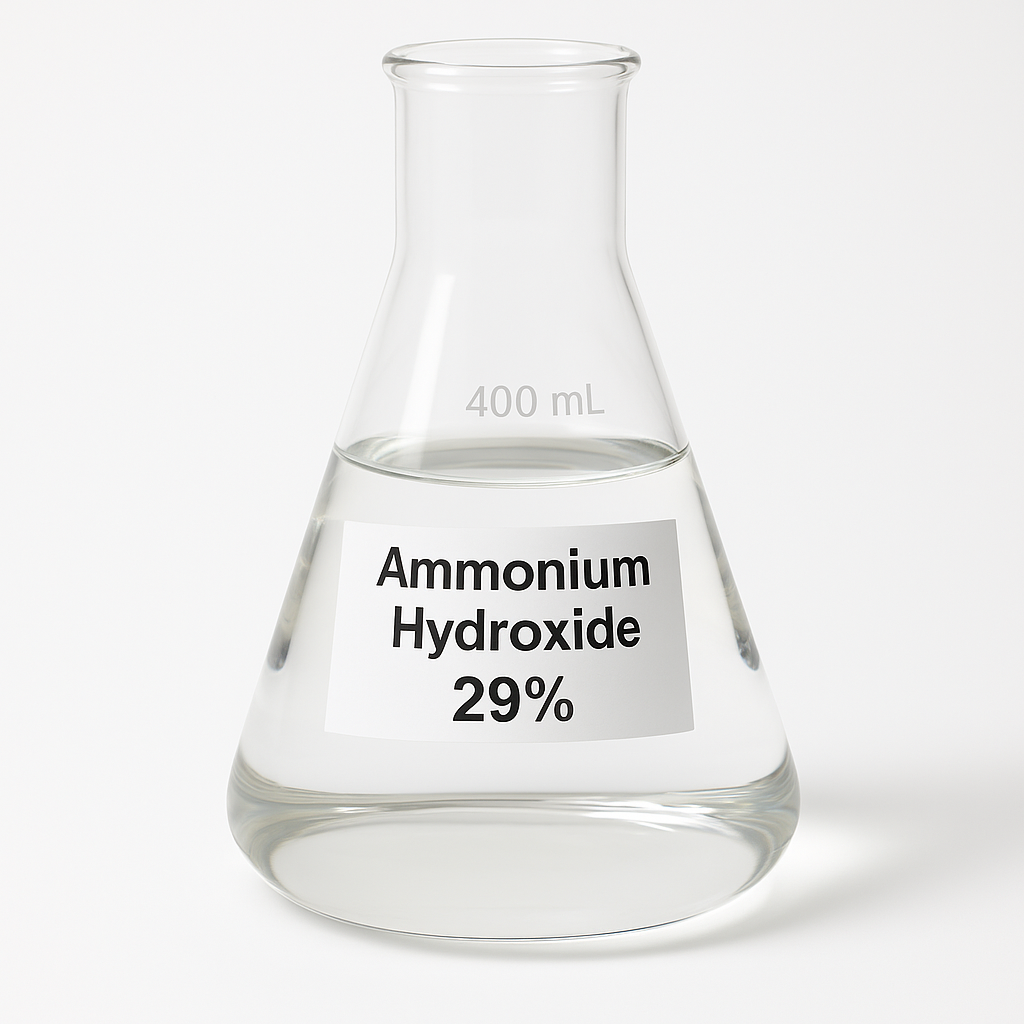

【太陽電池製造向け】高純度アンモニア水(29%)EG
ダウンロードお問い合わせ

太陽電池製造業界では、シリコンウェーハのドーピング工程において、不純物の混入を極限まで抑えることが、太陽電池の効率と性能を左右する重要な要素です。ドーピング処理の均一性と再現性を高めるためには、高純度なアンモニア水が不可欠です。不純物が多いアンモニア水を使用すると、ドーピング効果のばらつきや、ウェーハ表面の品質劣化を引き起こし、最終的な製品の性能低下につながる可能性があります。当社のインド産Electronic Gradeアンモニア水は、RO+DM処理による超純水製造プロセスを採用し、ppm〜ppbレベルでの不純物除去を実現。ドーピング工程における品質管理を徹底し、高性能な太陽電池製造をサポートします。

【活用シーン】
・シリコンウェーハのドーピング工程
・太陽電池セルの製造

【導入の効果】
・ドーピング処理の均一性向上
・太陽電池セルの性能向上
・歩留まりの改善


​お探しの製品は見つかりませんでした。

1 / 1

イオン注入における注入深さの精密制御

イオン注入における注入深さの精密制御とは?

半導体製造プロセスにおいて、特定の元素(イオン)を半導体基板の表面から一定の深さまで打ち込む技術です。これにより、半導体の電気的特性を精密に調整し、高性能なデバイスを実現します。注入深さの制御は、デバイスの性能や信頼性を決定する重要な要素です。

​課題

注入エネルギーのばらつき

イオン注入装置のエネルギー源の不安定さにより、イオンの到達深さがばらつき、狙った深さに均一に注入できない問題が発生します。

ターゲット層の厚さ変動

半導体基板上のターゲット層の厚さが均一でない場合、同じ注入条件でもイオンの到達深さが異なり、特性のばらつきが生じます。

プロセス温度の影響

注入時の温度変動がイオンの散乱や拡散に影響を与え、注入深さの制御精度を低下させる可能性があります。

イオンビームの広がり

イオンビームが広がることで、注入領域の端部で深さが不均一になり、デバイス性能に影響を与えることがあります。

​対策

高安定化電源の採用

イオン注入装置の電源を極めて高精度かつ安定したものにすることで、イオンの加速エネルギーのばらつきを最小限に抑えます。

基板表面平坦化技術

イオン注入前に基板表面をナノレベルで平坦化する技術を導入し、ターゲット層の厚さの均一性を確保します。

温度制御システムの最適化

注入プロセス中の基板温度を厳密に管理・制御するシステムを導入し、温度変動による影響を排除します。

ビーム整形技術の高度化

イオンビームの形状や広がりを精密に制御する光学系やマスキング技術を開発・適用します。

​対策に役立つ製品例

高精度エネルギー安定化電源ユニット

イオン注入装置のコア部品として、注入エネルギーの微細な変動を極限まで抑制し、注入深さの均一性を飛躍的に向上させます。

ナノレベル基板表面平坦化装置

イオン注入前の基板表面を原子レベルで平滑化し、ターゲット層の厚さのばらつきを解消することで、注入深さの制御精度を高めます。

リアルタイム温度モニタリング&制御システム

注入プロセス中の基板温度をリアルタイムで計測し、自動で最適化することで、温度による注入深さへの影響を防ぎます。

集束・整形イオンビーム光学系

イオンビームを精密に集束・整形し、注入領域全体で均一な深さ分布を実現することで、デバイス性能の向上に貢献します。
