車両の電源安定化とは？課題と対策・製品を解説

自動車業界では、電気自動車（EV）やハイブリッド車（HV）の普及に伴い、高電圧化が進み、バスバーの絶縁性能と耐熱性が重要になっています。バスバー部の発火や熱による故障は、車両の安全性と信頼性を損なう大きなリスクです。当社のバスバースリーブは、高耐熱性シリコーンと薄型ガラス繊維の編組構造により、これらの課題に対応します。

【活用シーン】
・EV/HVのバスバー絶縁
・高電圧システムの熱対策
・バッテリー周辺の保護

【導入の効果】
・バスバー部の発火リスク低減
・絶縁性能の向上
・システムの信頼性向上

自動車業界では、エンジンルームなど高温にさらされる環境下での電子部品の保護が重要です。耐熱性に優れた絶縁材は、電子部品の性能を維持し、車両の安全性を確保するために不可欠です。適切な絶縁材の選定と加工は、製品の信頼性向上に貢献します。

【活用シーン】
・エンジン制御ユニット
・車載用電子機器
・高温環境下の電子部品保護

【導入の効果】
・電子部品の保護による製品寿命の延長
・車両の安全性向上
・過酷な環境下での安定した性能維持

電気自動車（EV）の安全性を確保するためには、高電圧回路の確実な保護が不可欠です。バッテリーパック、駆動モーター、充電システムなど、EVの主要コンポーネントは高電圧にさらされており、万が一の事故を防ぐためには、信頼性の高いヒューズが求められます。EVFP-φ30 500Vは、これらの課題に応えるべく開発されました。

【活用シーン】
・EVの高電圧バッテリーパックの保護
・駆動モーターの過電流保護
・充電システムの保護

【導入の効果】
・高電圧回路の確実な保護による安全性向上
・小型・軽量化による車両設計の自由度向上
・高い耐振動性能による信頼性の確保

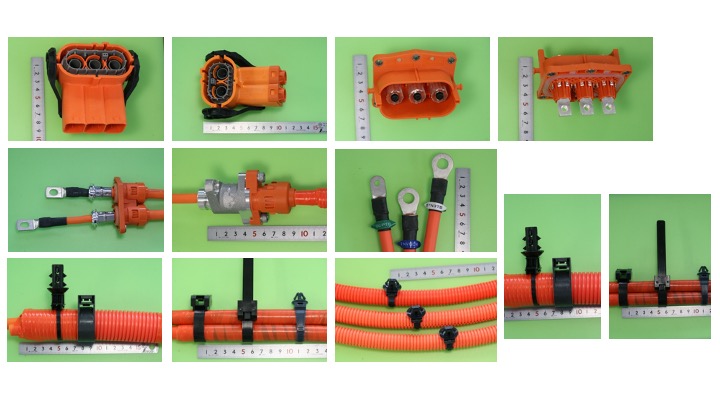

EV業界では、高電圧ハーネスの信頼性と安全性が重要です。特に、急速な技術革新に対応するため、開発段階からの柔軟な対応と、高品質な製品供給が求められます。ハーネスの不具合は、EVの性能低下や安全性の問題に直結するため、確実な品質管理が不可欠です。当社は、試作から小?中ロットの量産まで国内工場で対応し、EVの電動化を支える高電圧ハーネスを提供します。

【活用シーン】
・EV用充電器（OBC）
・リチウムイオン電池用電源
・EV用PTCヒーター
・急速充電器用DC充電コネクタ

【導入の効果】
・EVの性能向上
・高い安全性
・短納期対応
・多様なコネクタへの対応

自動車業界において、電装品の保護は、車両の安全性と信頼性を確保する上で非常に重要です。特に、近年の自動車は電装化が進み、多くの電子機器が搭載されるようになり、それらの保護はますます重要になっています。過電流や短絡から電装品を保護し、車両全体の安全性を高めることが求められます。当社の48Vシステム対応低圧ヒューズ『SBFW-L48V-M6L』は、これらの課題に対応します。

【活用シーン】
* メイン電源回路の保護
* 高出力機器（電動ファン、燃料ポンプ、パワーステアリングなど）の保護

【導入の効果】
* 電装品の故障リスクを低減
* 車両の安全性を向上
* 48Vシステムに対応

『KEW 8601』は、EV普通充電器(EVSE)の動作チェックを簡単にする
試験用アダプタです。

測定端子に試験器を接続することで、自動車が接続された状態にて
充電器の電気的な試験を簡単に実施可能。

オシロスコープ等により、信号解析が可能なCP信号出力端子を
搭載しております。ご要望の際はお気軽にお問い合わせください。

【特長】
■測定器を接続すると、電圧測定、絶縁抵抗測定、接地抵抗測定などが可能
■活線LEDにて電圧出録も確認可能
■オシロスコープ等を接続することでCP信号(制御信号)の解析が可能
■エラー状態にて充電器が充電を停止するか簡単に確認が可能
■スイッチを切替えることで充電器に自動車が接続された状態をシミュレーション

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社が、充電器業界のお客様に『CBXM-200』を導入した事例を
ご紹介いたします。

逆接やオーバーロードによる焼損などといった危険から守る装置を
必要としており、当社が取付ピッチ（61mm、M6、ボタン穴Φ20）の
マニュアルリセット式サーキットブレーカーによる保護をご提案。

導入した結果、オーバーロードした時に発生した熱により
バイメタルが遮断回路を焼損から保護できるようになりました。

【事例概要】
■課題
・逆接やオーバーロードによる焼損や内部回路の故障などの
　危険から守る装置が必要
■結果
・オーバーロードした時に発生した熱によりバイメタルが
　遮断回路を焼損から保護

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、一社一技術である深絞りプレス加工を中心とした金型製作から、
その他プレス加工まで幅広く対応しております。

材料からめっきまで全て一貫生産体制にてお客様まで納品できますので、
管理、コストの面でより安く製品化することが可能。

すずめっき、ニッケルめっき、金めっき、金めっき、銀めっき、
潤滑無電解ニッケルめっきなど、用途に合わせ対応できます。
量産加工もお任せください。

【自信あり】
■EV自動車用途バスバー
■フード製品
■精密プレス
■ソケット製品
■リフレクター
■基盤製品

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

・オルタネーター（発電機）用ステーターコア金型、冷却ファン金型、整流器用ヒートシンク金型
・スターターモーター用ローターコア金型、ブラシ保持金具金型
・ワイヤーハーネス用金型、各種ターミナル金型
・冷暖房機器であるコンデンサー・エバポレータ用各種接続金具金型
・燃料系、制御系各種部品用金型

『FU-11』は、燃料の液位を検出することができる車載用センサです。

主に、4輪・大型2輪のポンプモジュールに取り付け可能。
センサ筐体厚は10.8mmと薄形で、出力分解能はMax47Stepの高分解です。

【特長】
■ユニット本体厚さ11mm・フラット表面実現
■厚膜抵抗体の採用により、比較的自由に特性の設定が可能
■スライド式ワンタッチ固定仕様
■通電接続部ハンダ廃止可能構造

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

あなたの思い通りのコントローラがきっと見つかる！
電動車輌用モータ・スピード・コントローラ　まとめ本のご紹介です。

　シンプルで使いやすいDC直巻きモータ用、電動台車や階段昇降機・農業用など小型車輌に適したDC永久磁石モータ用、DCながら豊富なパラメータで多彩な設定が可能なSepEx（他励分巻）モータ用、そして先進のAC誘導モータ用、と多彩なラインアップに、CAN対応の機種も揃えました。信頼のアワメータやバッテリー残量計に加え、CAN対応のパネル、表示器、充電器などのEV機器もご利用ください。

　永久磁石型AC同期モータやブラシレスDCモータに比べ、レア・アースを用いないAC誘導モータは、低コストで輸入原料のカントリー・リスクも低く、欧米や中国などでも小型電動車輌の主流です。またカーティス独自のプログラム言語VCL（Vehicle Control Language）により、車輌メーカー独自の設定とノウハウの保護を可能にしました！

※詳しくはカタログをダウンロード頂くか、お気軽にお問合せください。
　尚、カタログは英語版となっております。

当社、山田製作所は、絶縁体を得意とする加工メーカーであり、プレスに使用する金型も自社で設計・製作できることを強みとしています。
細かな設計変更やメンテナンスはもちろん、金型にかかるイニシャルコストを下げる事が可能です。
また、試作金型で３日～５日、量産金型で３～４週間と、短納期で金型製作ができる点が特徴です。

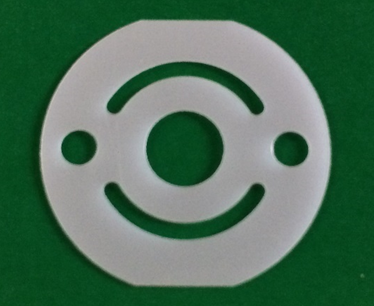

【加工事例をご紹介！】
■用途：EV車・HV車用DCDCコンバータの絶縁
■素材：PET（ポリエチレンテレフタラート）
■加工方法：プレス加工
■サイズ：5ｍｍX5mm～300mmX300mm程度、板厚は0.1ｍｍ～0.5ｍｍ程度
■対応ロット数：1個～50万個程度/月

【材料特性】
PETはきわめてすぐれた強靭性、電気絶縁性、耐熱耐寒性、耐化学薬品性を有するなど、他のフィルムには見られない数々のすぐれた性質を有している。
引張り強度：１７７～１８９ＭＰａ
引張り伸び：１５７～２００％

※詳しくは資料をダウンロードしていただくか、お気軽にご相談ください！

当社が取り扱っている『ヒューズ』についてご紹介します。

ミディアムスローブロータイプで自動車用として汎用性がある
「MINIVAL」をはじめ、主に自動車用として使用される
「UNIVAL」、「MAXIVAL」など、自動車、産業車両用に
多彩なラインアップを取り揃えております。

【ラインアップ（抜粋）】
■MINIVAL
■UNIVAL
■MAXIVAL
■M8COMPACT
■MAXICOMPACT
■POWERVAL

※英語版カタログをダウンロードいただけます。
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

電気回路の集中接続機能で電圧制御を行うHVDU（High voltage distribution unit）で、
製品の特性上、ジャンクションボックスとも呼ばれます。

外販品の販売、及び専用品開発も可能です。
ミニ～20tクラスの欧州・日系ショベルカー等の商用車両向け実績多数。

【簡易仕様】
■システム電圧：Up to 850 VDC（80VDC、450VDC、800VDCの3種）
■供給電圧　　：12 V / 24V
■環境温度　　：-40 - +85 ℃
■保護レベル　：IP67
■メーカー国籍：スイス

当社では、本製品・本メーカー以外にも、欧州・アジアメーカーの
電動商用車用外販部品（OBC、DCDCコンバーター、LiBパックなど）を
ご要望仕様に応じてご提案を行っております。

お気軽にお問合せください！

当社では、カーナビ・カーステレオの完成品もしくは
中間での検査を行う装置開発を行っております。

仕様に合わせて電流・電圧・画像といった各出力の検査を行い
シリアルNO.ごとのデータ管理を行う装置を製作。

また、多種用途に使用可能なインターフェースBOXを製作しております。
ご用命の際は、当社へお気軽にお問い合わせください。

【導入事例】
■オーディオ基板、出荷、性能検査装置
■三相モータコントローラ基板、出荷検査装置
■HID基板、出荷検査装置
■電流センサ基板、出荷検査装置

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

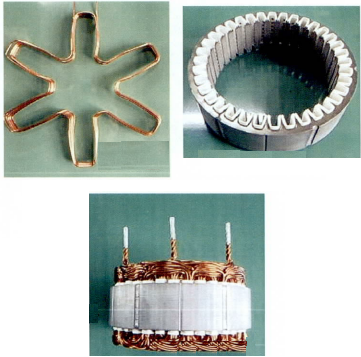

有限会社小野工業所は創業から40年以上にわたり、日立オートモーティブシステムズ様（旧：日立製作所佐和工場様）の協力工場として、オルタネーター（自動車用発電装置）のアッセンブリー品の製造に携わってきました。
特に電工作業と言われるコイル巻線や半田付け作業、組立作業においては独自に治工具を製造することで「高品質」「低価格」「短納期」を実現し、実績と信頼を積み上げて参りました。
近年ではお客様のご依頼にお応えして、お客様の中国の工場に電工作業の技術指導に赴くというような取り組みも行っており、お客様から高い評価を頂いています。
「従業員を大切にし、従業員とひとつになって学び、成長する」を経営の信念として、お客様にとって役に立つ会社、地域社会に貢献できる会社を目指しています。

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

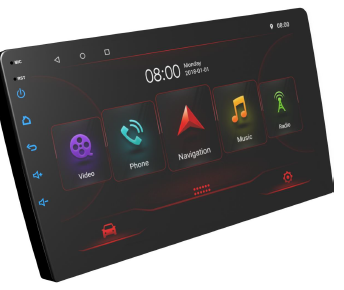

当社で取り扱っている『ライトドライバーボード』をご紹介いたします。

システムはAndroid12.0システム1+32Gとなっており、
パネルサイズが230×130mm/250×146mm。

バックカメラ、ブレーキ警告機能、ステアリングコントロール機能搭載。
OBD機能もございます。

【基本機能(一部)】
■TNスクリーン
■キャパシティブタッチスクリーン
■モバイル接続
■GPSナビゲーション
■ベース出力

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

NetPower e-Mobilityパワーコンバータには、オンボードDC / DC、オンボードチャージャー（OBC）、およびさまざまな入力電圧範囲のOBC + DC / DCコンボが含まれます。
NetPowerは、自動車の品質基準に準拠するために、効率的で高品質の製造とライフサイクルトレーサビリティのための総合的な品質管理を実装しています。
NetPower e-Mobilityコンバータは、厳しい認定試験に合格しており、電気自動車、商用車、船舶、ヨット、その他のeモビリティアプリケーションで広く使用されています。

ご要望の際はお気軽にお問い合わせください。

当社では、自動車用電装部品を量産製造しています。

長年培って参りましたノウハウと先端機器との融合により
金型設計・素材鋳造・機械加工まで一貫した内製が可能です。
優れた量産体制のもと、高い価値を提供し続けます。

【製品】
■インバーター
■スタータ
■オルタネータ
■電動パワーステアリングシステム
■バキュームポンプ　など

※詳細については、お気軽にお問い合わせください。

車両に搭載されているバッテリー（メインバッテリー）を介して動作する精密機器を外部電力
（電圧の瞬時変化や突入電流、瞬断など）から守ります。
バッテリーは役割としてエンジン始動のためですが、車内電源で使用することも出来ます。
バッテリーと負荷（動作機器）は直接接続されていることが多く、エンジン始動の際バッテリーに接続されている
全ての機器に大きな電力が印加されます。
瞬時の大きな電力で精密機器（PC、通信機器、測定器や電力変換器など）が誤作動したり故障の原因になることがあります。
そんなリスクを未然に防ぐシステムです。

用途
■大型バスWIFIシステム
■特種車両用電源システム
■ゴルフカート用通信システム
■移動体用IoTシステム

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【お問合せ先】
■電話：03-6424-5005
■メール：info@earthpower.co.jp

当資料は、回路保護に関する重要な検討事項やLittelfuseによる技術解説、
車載電装用部品の製品選定表を掲載しております。

製品の機能や特長以外に、概要や図解も掲載。

車載用回路保護アプリケーションマトリックスも掲載しています。
是非、ご一読ください。

【掲載内容(一部)】
■本ガイドについて
■電気的脅威と新たな自動車技術
■現代の車両における車載アプリケーション
■車載用回路保護アプリケーションマトリックス
■バッテリーマネージメントシステム(BMS)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『車載DCDC昇降圧コンバータ(～950VDC)』は、FCV・ハイブリッド
商用車向けのBUCK(降圧)・BOOST(昇圧)双方向コンバータです。

1kWから+400kWの範囲で、DCDCHV-HVコンバーターの
汎用品があり、適切な提案が可能。

さまざまなタイプの燃料電池に適応するように設計されており、
10kW/kgの電力密度で効率とコンパクトさを求める商用車市場で
高いパフォーマンスを発揮します。

【特長】
■FCV・ハイブリッド商用車向け
■汎用・実績豊富
■2t以上の車両全般に使用可能
■10kW/kgの電力密度

※英語版カタログをダウンロードいただけます。
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では「電磁材料」を活用した電子制御部品の種類・数量が増えています。

電磁軟鉄と呼ばれ"SUY"と表記される材料は、磁界においた瞬間に、
強力な電磁石となり、磁界の強さ、向きに磁力が素早く追従。
磁気特性面では理想的な電磁材料となります。

厚さ0.30～6.0mm材を小ロットで製造いたしますので、試作サンプルの
お申しつけはお気軽にご相談ください。

【電子制御部品例（抜粋）】
＜ソレノイドバルブ＞
■材料：SUY
■板厚：約3.0mm
■加工方法：板鍛造＋磁気焼鈍
■ポイント：開発・試作段階から好適な材質に調整

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、単相7.4kW、3相11kWにも対応可能な
『DC-DCコンバーター内蔵車載充電器』を取り扱っています。

ジャンクションボックスを内蔵しており、最大出力2.2kWの
DC-DCコンバーター（400V⇒12V）を一体化。

また、最大22kWまでの拡張性を考慮した設計となっております。

【概要】
■外部AC電圧出力範囲85～265Vrms
■複数の機能を統合し、単一の配管で冷却
■高電圧AC系統、高電圧DC系統、12VDC系統間に絶縁バリアを配置
■SAE J 1772、IEC61851、ChAdeMO、ISO15118に対応した充電インターフェイス

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

本装置は、車載電子機器向けのサージ試験機です。
日本自動車技術会規格（JASO D001-94）に準拠した過渡サージを印加できます。
（A-1種,A-2種,B-1種,B-2種）
電源ラインに混入したサージにより、供試品がどの様な影響を受けるかを試験する装置です。

※JASO規格，ISO規格，自動車メーカー各社の個別規格など、さまざまな試験項目についても対応しています。
＜主な納入先＞
・エンジン/ATメーカー
・アンチロックブレーキングシステムABSメーカー
・電動パワーステアリングメーカー
・ポンプメーカー
・ヘッドライトメーカー　等　車載機器メーカーへ多数納入しています。

☆詳細仕様やご相談は下記からお気軽にお問い合わせください。
https://serizawa-sr.co.jp/contact-1

『FU-12』は、主に小型2輪のポンプモジュールに取り付けができる
車載用液位センサです。

燃料の液位を検出可能。
センサ筐体寸法は、横27mm×縦37mm×厚13.7mmの小型です。

【特長】
■厚膜抵抗体の採用により、比較的自由に特性の設定が可能
■フック式ワンタッチ固定仕様
■アーム振れ角度最大85°対応可能
■アーム引き出し方向変更可能（※180°逆向きの引き出しに対応）
■通電接続部ハンダ廃止可能構造

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

バイクランプ用ハーネスを製作した事例をご紹介いたします。

バイク(二輪車)のヘッドライトを点灯する為に
使用されるハーネスになります。

バイク関係は、防水仕様として全体にテープ巻きを
施したハーネスが主流です。

【事例概要】
■自動車関連製品
■下野工場にて製作

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

小形電球　ウエッジベースランプ（サイズ：T5～T20）はハリソン東芝ライティング製の自動車用、情報通信機器用、装飾用などに搭載されているエクステリア用光源です。
詳しくはお問い合わせ、またはカタログをご覧ください。

車両への組み立て精度と意匠面の要求は非常に厳しいが、技術的にはそれほど高いハードルではない。最も当社の技術を発揮できる部分はポジション表示の夜間照明である。

『アクセルASSY』は、わずらわしい組み付け時の出力調整が不要な
アクセレーターです。

補助ばねを設け、万一のフェールセーフに対応。
オプションで仕様に合わせた出力特性へ変更が可能です。

ご要望の際は、お気軽にお問い合わせください。

【特長】
■非接触ポテンショメータ(ホールIC)採用により、高耐振・高耐久
■補助ばねを設け、万一のフェールセーフに対応
■仕様に合わせた出力特性へ変更可能(オプション)
■低価格
■わずらわしい組み付け時の出力調整が不要

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
