耐久性におけるワイヤーハーネスの屈曲低減とは？

自動車のワイヤーハーネスは、車両の様々な箇所で電気信号や電力を伝達する重要な役割を担っています。しかし、エンジンルームやドア周辺など、可動部や振動の多い箇所では、繰り返される屈曲（曲げ伸ばし）によってワイヤーハーネスが損傷し、断線やショートといった故障を引き起こす可能性があります。この「耐久性のワイヤーハーネスの屈曲低減」とは、こうした過酷な環境下でもワイヤーハーネスの寿命を延ばし、車両の信頼性を向上させるための技術や設計手法を指します。

各社の製品

絞り込み条件：

▼チェックした製品のカタログをダウンロード

一度にダウンロードできるカタログは20件までです。

【車載用ハーネス加工向け】シールド処理装置 SC 8100

シュロニガージャパン株式会社

自動車部品業界では、車両の性能や安全性を確保するために、ワイヤーハーネスの精密な加工が求められます。特に、電磁波ノイズ対策として使用される編組シールドの切断においては、均一な品質と高い再現性が不可欠です。手動での加工では、品質のばらつきや作業効率の低下が生じる可能性があります。シールド処理装置『ShieldCut 8100』は、丸型ケーブルだけでなく異形断面ケーブルの編組シールドも切断可能で、信頼性の高いドライブユニットと高性能制御ソフトウェアにより、手動では達成できない高品質な結果を再現します。【活用シーン】・自動車用ワイヤーハーネスのシールド切断・異形断面ケーブルの編組シールド加工・品質の均一性が求められる部品製造ライン【導入の効果】・加工精度の向上による製品品質の安定・作業効率の改善と生産性の向上・手作業によるばらつきの低減

製品を詳しく見るダウンロードお問い合わせ

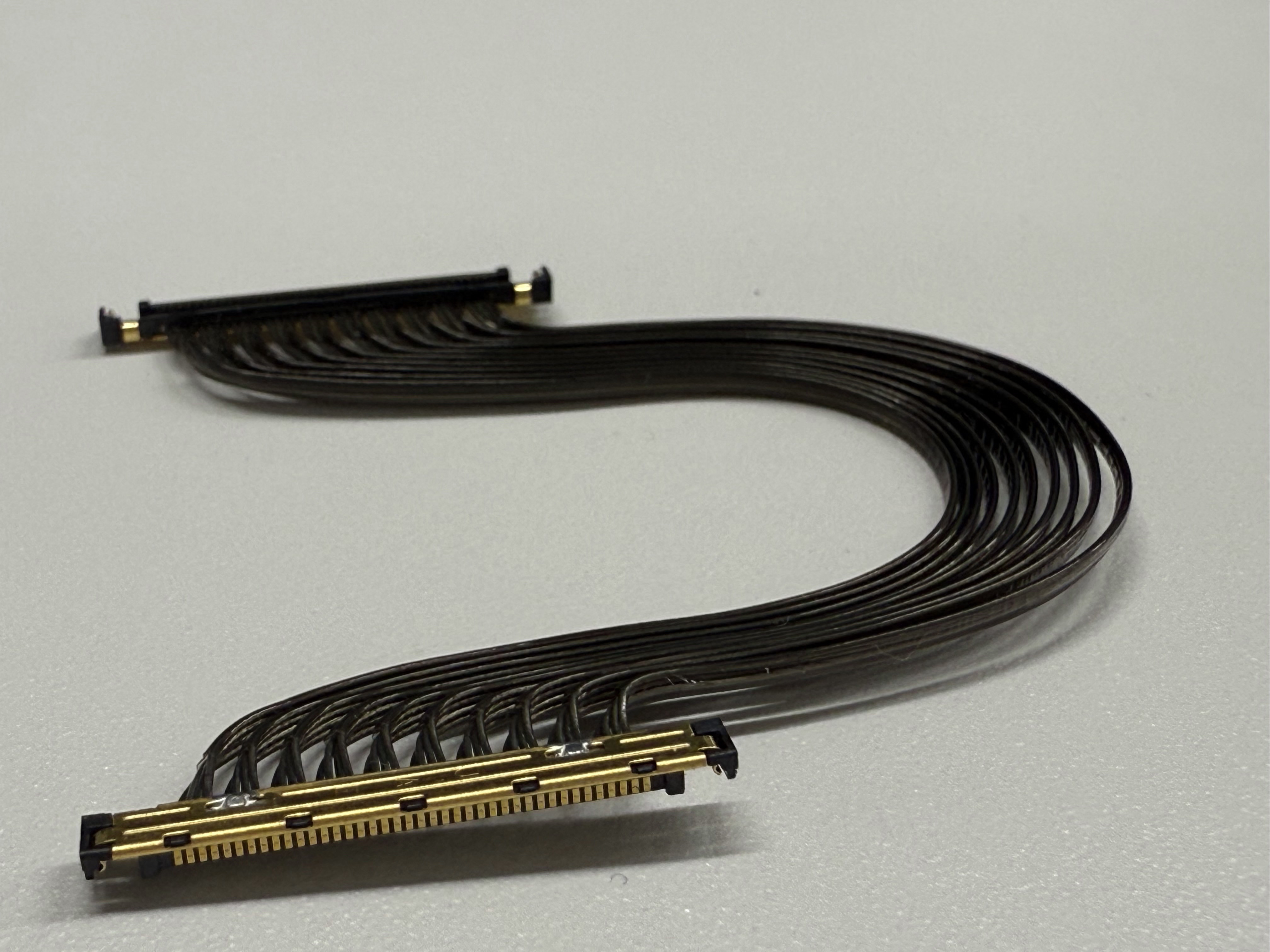

【車載ADAS向け】フラット極細同軸ケーブル

株式会社フジクラ　　

ADASシステムを搭載する自動車業界では、限られたスペース内での配線と、振動や温度変化に耐えうる高い耐久性が求められます。特に、ミリ波レーダーやカメラなどのセンサーからの信号伝送には、ノイズの影響を受けにくく、高速伝送が可能なケーブルが不可欠です。当社のフラット極細同軸ケーブルは、薄型設計と高い耐久性、高速伝送性能により、ADASシステムの小型化と高性能化に貢献します。【活用シーン】・ADASシステムのセンサー接続・車載カメラシステム・ミリ波レーダーシステム【導入の効果】・省スペース化に貢献・高い信頼性・高速データ伝送

製品を詳しく見るダウンロードお問い合わせ

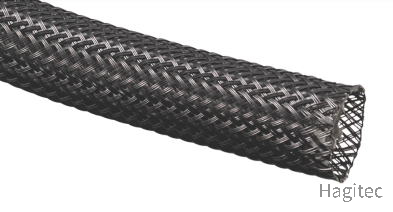

【自動車向け】HELIX2スリーブ

株式会社ハギテック

自動車業界では、安全性と信頼性を確保するために、ワイヤーハーネスやケーブルの保護が不可欠です。エンジンルーム内の高温や、化学薬品、溶剤への耐性も求められます。HELIX2スリーブは、耐熱性、難燃性、耐薬品性に優れ、これらの課題に対応します。【活用シーン】・エンジンルーム内のワイヤーハーネス保護・車載電子機器のケーブル保護・燃料系統のケーブル保護【導入の効果】・ワイヤーハーネスの損傷防止・車両の安全性向上・長期的な信頼性の確保

製品を詳しく見るダウンロードお問い合わせ

【自動車向け】耐熱ヘビーファイバーグラススリーブ

株式会社ハギテック

自動車業界では、エンジンルームや排気系など高温にさらされる箇所での配線保護が重要です。配線の劣化は、電気系統のトラブルや車両火災の原因にもなりかねません。耐熱性と耐摩耗性に優れた保護材は、安全な車両運行に不可欠です。当社の耐熱ヘビーファイバーグラススリーブは、これらの課題を解決するために開発されました。【活用シーン】・エンジンルーム内の配線保護・排気系周辺の配線保護・ブレーキ配管の保護【導入の効果】・配線の保護による安全性向上・車両の信頼性向上・メンテナンスコストの削減

製品を詳しく見るダウンロードお問い合わせ

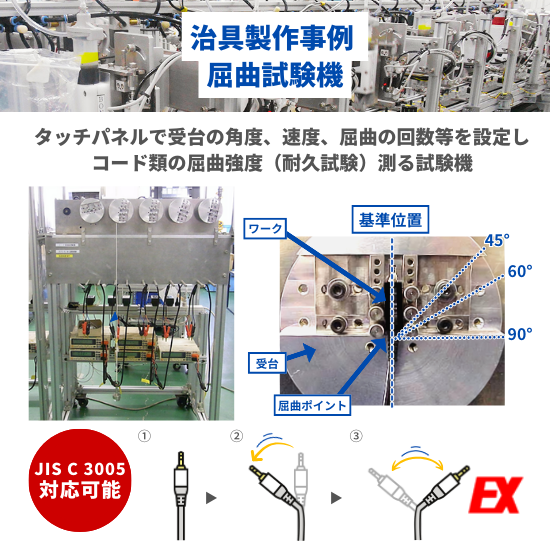

【自動車向け】屈曲試験機

株式会社エクセル電子

自動車業界では、電装部品の信頼性向上のため、ケーブルやコネクタの耐久性が重要です。振動や屈曲にさらされる環境下での性能維持が求められます。不十分な耐久性は、製品の故障や安全性の低下につながる可能性があります。当社の屈曲試験機は、JIS C 3005規格に準拠し、様々な角度、速度での試験が可能です。これにより、自動車部品の信頼性を評価し、製品設計の最適化に貢献します。【活用シーン】・自動車のワイヤーハーネスの耐久試験・車載用電子機器のケーブル耐久評価・EV充電ケーブルの屈曲試験【導入の効果】・製品寿命（MTBF）の正確な把握と設計最適化・規格適合の証明による取引先への信頼性向上・試験の省力化と人的ミスの削減

製品を詳しく見るダウンロードお問い合わせ

【自動車向け】NGK製ベリリウム銅合金でコネクタの信頼性向上

伸和商事株式会社

自動車業界では、コネクタの小型化、高性能化が進み、高い信頼性が求められています。コネクタは、振動や温度変化にさらされる過酷な環境下で使用されるため、高い強度と導電性が不可欠です。ベリリウム銅合金は、これらの要求に応える最適な材料です。当社のNGK製ベリリウム銅合金は、高強度、高導電性、優れた成形性を兼ね備え、コネクタの性能向上に貢献します。【活用シーン】・自動車用コネクタ・電装部品・ワイヤーハーネス【導入の効果】・コネクタの耐久性向上・電気的接続の信頼性向上・製品の長寿命化

製品を詳しく見るダウンロードお問い合わせ

【自動車品質管理向け】KTB Pシリーズ

シュロニガージャパン株式会社

自動車業界の品質管理においては、ワイヤーハーネスの信頼性が重要です。振動や温度変化に耐えうる確実な絶縁と固定が求められます。不適切なテーピングは、電気系統のトラブルや製品の性能低下につながる可能性があります。KTB Pシリーズは、ワイヤーハーネスのスポットテーピング、マークチューブやインクジェットで印字された電線のテーピングに理想的なマシンです。【活用シーン】・ワイヤーハーネスの絶縁・スポットテーピング・固定・テーピング・マーキング【導入の効果】・高い品質のワイヤーハーネスの実現・作業時間の短縮・製品の信頼性向上・コスト削減

製品を詳しく見るダウンロードお問い合わせ

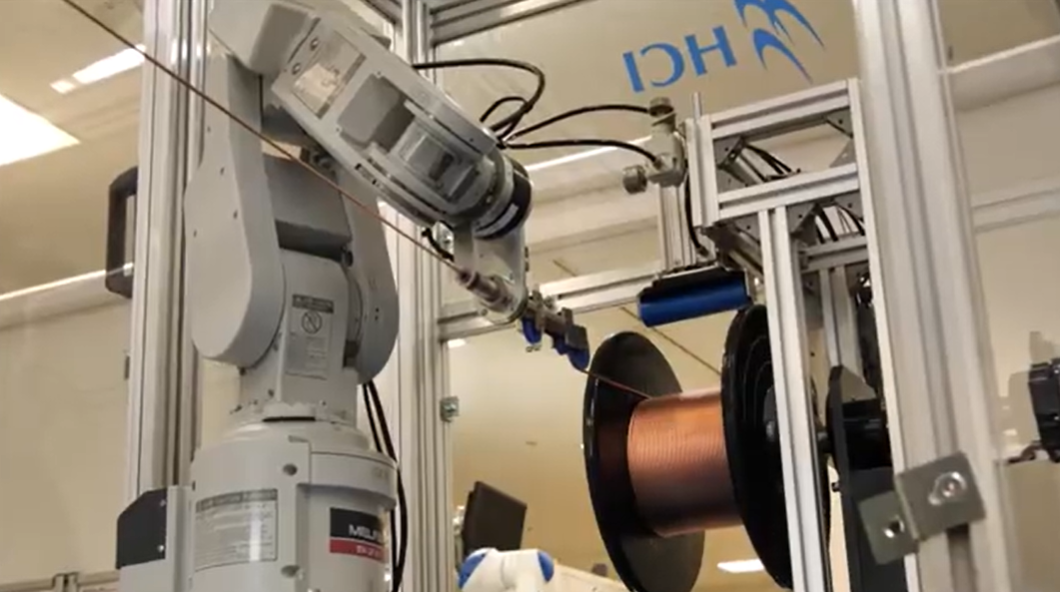

【自動車業界向け】ケーブル自動整列巻取ロボットシステム

株式会社HCI

自動車業界では、車載ケーブルの取り扱いにおいて、省スペース化が重要な課題です。限られた空間に多くのケーブルを効率的に配置するためには、ケーブルの整列巻取が不可欠です。従来の巻取方法では、スペース効率が悪く、作業員の負担も大きいという問題がありました。当社のケーブル自動整列巻取ロボットシステムは、これらの課題を解決します。【活用シーン】・自動車製造工場におけるケーブル・ワイヤーの巻取り・省スペース化が求められる車載ケーブルの保管・ケーブルの品質管理と効率的な運用【導入の効果】・省スペース化の実現・作業効率の向上・ケーブルの品質維持・コスト削減

製品を詳しく見るダウンロードお問い合わせ

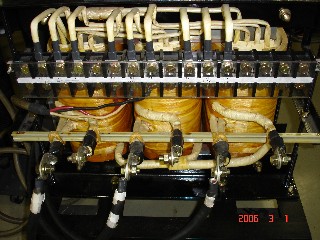

【自動車部品向け】深井製作所の電線加工

NPO諏訪圏ものづくり推進機構

自動車部品業界では、電線やケーブルの品質が製品の安全性と性能を左右します。特に、振動や温度変化にさらされる環境下では、電線の耐久性と接続の信頼性が重要です。不適切な加工は、電気系統のトラブルや製品の故障につながる可能性があります。有限会社深井製作所は、被服電線、キャブタイヤ、銅線、アルミ線などの加工を幅広く対応し、自動車部品の品質向上に貢献します。【活用シーン】・自動車の電装部品・車載用ハーネス・各種センサー【導入の効果】・電線加工の品質向上・電気系統の信頼性向上・製品の安全性向上

製品を詳しく見るダウンロードお問い合わせ

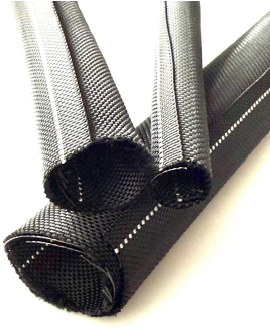

【自動車向け】耐摩耗性に優れたセルフラップ式ハーネス保護材

興和化成株式会社

自動車業界では、車両の安全性と信頼性を確保するため、ワイヤーハーネスの保護が重要です。特に、エンジンルームや足回りなど、振動や摩擦にさらされる箇所では、配線の損傷が故障や事故につながる可能性があります。『KTWIST』は、耐摩耗性に優れた素材を使用しており、これらの課題に対応します。【活用シーン】 * エンジンルーム内の配線保護 * 足回りなど可動部の配線保護 * 車内配線の結束と保護【導入の効果】 * 配線の摩耗による断線を防止 * 車両の安全性と信頼性を向上 * メンテナンスコストの削減【特長】 * 安心の国内一貫生産 * 柔らかい素材のため、振動による異音(ビビリ音)の発生を抑制 * 耐摩耗性に優れ、可動部で使用される配線の保護にも適する * 耐熱耐寒性に優れ、様々な環境で使用可能 * 耐候性に優れ、湿気にも強く屋外使用も可能

製品を詳しく見るダウンロードお問い合わせ

【自動車向け】Flexo PETで配線を保護

株式会社ハギテック

自動車業界では、安全性と信頼性を確保するために、配線の保護が不可欠です。振動、熱、摩耗から配線を守り、電気系統のトラブルを未然に防ぐことが求められます。Flexo PETは、これらの課題に対応し、配線の保護と識別を両立します。【活用シーン】・エンジンルーム内の配線・車内の電装品の配線・車体フレームに沿った配線【導入の効果】・配線の損傷を防止し、電気系統のトラブルを低減・カラーバリエーションによる配線の識別が容易に・耐摩耗性、耐薬品性に優れ、過酷な環境下でも配線を保護

製品を詳しく見るダウンロードお問い合わせ

【車載向け】Alpha550 G2 全自動両端圧着機

シュロニガージャパン株式会社

自動車業界では、安全性と信頼性を最優先に、高品質な車載ハーネスが求められます。過酷な環境下での使用に耐えうるハーネスは、車両の性能を左右する重要な要素です。接続不良や断線は、重大な事故につながる可能性があり、高い品質基準が不可欠です。Alpha 550 G2は、高精度な圧着加工により、高品質なハーネス生産を可能にし、自動車メーカーの厳しい要求に応えます。【活用シーン】 * 車載用ワイヤーハーネスの製造 * 電装部品への接続 * 品質管理が重視される工程【導入の効果】 * 高品質な圧着加工による製品の信頼性向上 * 高い生産性と効率化の実現 * 作業者の負担軽減とトレーニング時間の短縮

製品を詳しく見るダウンロードお問い合わせ

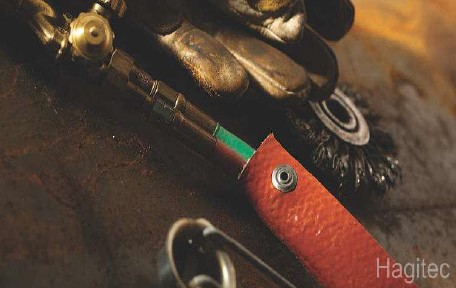

【自動車エンジン向け】シリコーンファイバーグラススリーブ

株式会社ハギテック

自動車エンジンの分野では、高い熱にさらされるケーブルやホースの保護が重要です。エンジンルーム内の高温環境は、配線の劣化を早め、車両の性能低下や故障の原因となる可能性があります。特に、エンジンの近くを通る配線は、熱による影響を受けやすく、耐久性が求められます。当社のシリコーンファイバーグラススリーブは、これらの課題に対応します。【活用シーン】 * エンジンルーム内のケーブルやホースの保護 * 排気系の熱源からの保護 * 高温環境下での配線保護【導入の効果】 * 配線の寿命延長 * 車両の信頼性向上 * メンテナンスコストの削減

製品を詳しく見るダウンロードお問い合わせ

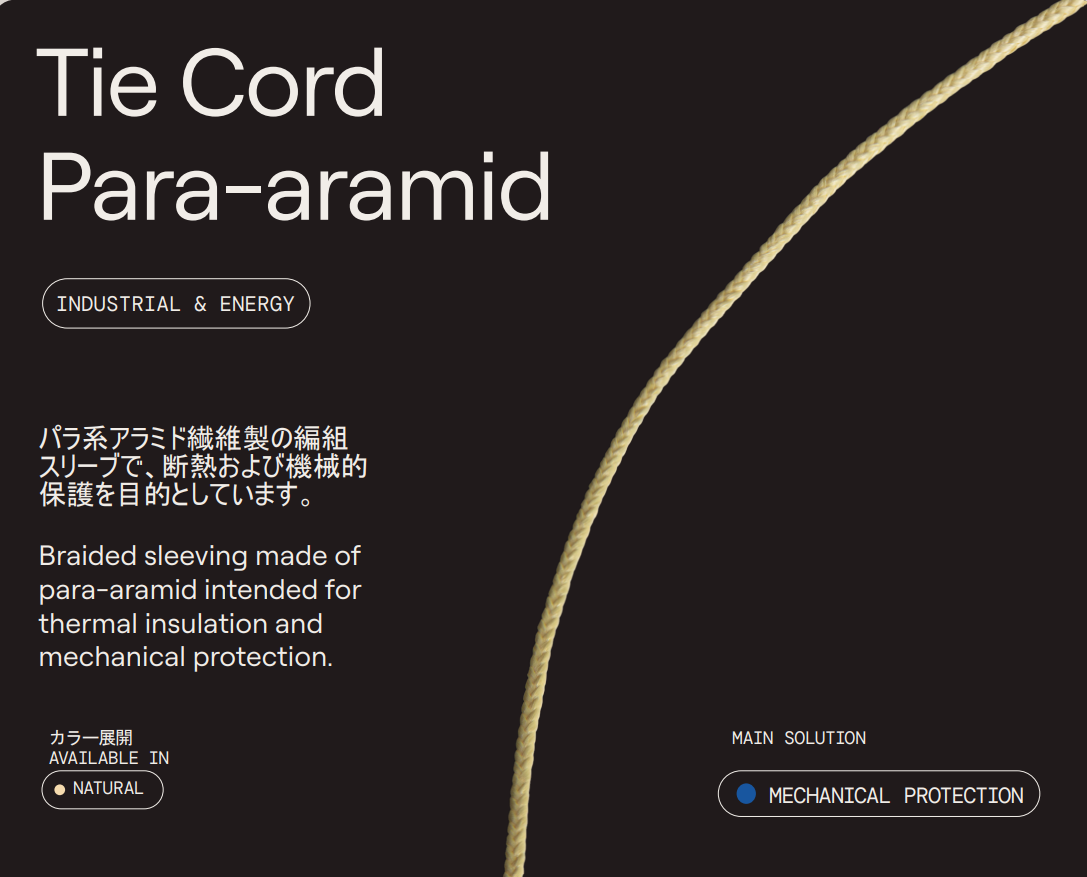

【自動車向け】パラアラミド製編組コード『Para-aramid』

レラッツジャパン株式会社

自動車業界では、安全性と耐久性を両立するために、部品の確実な固定が求められます。エンジンルームや車体内部など、高温や振動にさらされる箇所では、結束材の性能が重要です。不適切な固定は、部品の脱落や機能不全を引き起こし、重大な事故につながる可能性があります。当社のパラアラミド製編組コードは、高強度・高耐熱のアラミド繊維を使用しており、過酷な環境下でも高い固定力を発揮します。【導入の効果】・高い耐熱性と強度による、部品の確実な固定・振動による緩みを抑制・長期的な信頼性の向上・安全性向上への貢献

製品を詳しく見るダウンロードお問い合わせ

【自動車向け】F6 フラットスリーブ

株式会社ハギテック

自動車業界では、車内の配線は、振動、温度変化、摩耗といった過酷な環境にさらされます。特に、車体内部の狭い空間や、高温になる場所では、配線の保護が重要です。配線の損傷は、電気系統のトラブルを引き起こし、車両の安全性や信頼性を損なう可能性があります。F6 フラットスリーブは、狭小部の配線保護に最適な薄型セルフラップ式スリーブです。【活用シーン】 * 自動車の天井裏 * カーペット下 * エンジンルーム【導入の効果】 * 配線の摩耗防止 * ノイズ抑制 * 省スペース配線 * 耐熱性による保護

製品を詳しく見るダウンロードお問い合わせ

【自動車向け】ファイバーグラススリーブ

株式会社ハギテック

自動車業界では、安全性と信頼性を確保するために、電装系の配線保護が重要です。エンジンルーム内の高温環境や、振動、摩耗から配線を保護し、車両の性能維持に貢献することが求められます。配線保護が不十分な場合、ショートや断線による車両の故障につながる可能性があります。当社のファイバーグラススリーブは、耐熱性と柔軟性を兼ね備え、多様なカラーバリエーションで、自動車の配線保護に貢献します。【活用シーン】・エンジンルーム内の配線保護・車内の電装系配線保護・ハーネスの保護【導入の効果】・耐熱性により高温環境下での配線を保護・柔軟性により狭いスペースへの配線も容易・UL規格取得により高い安全性を確保・豊富なカラーバリエーションで識別性の向上

製品を詳しく見るダウンロードお問い合わせ

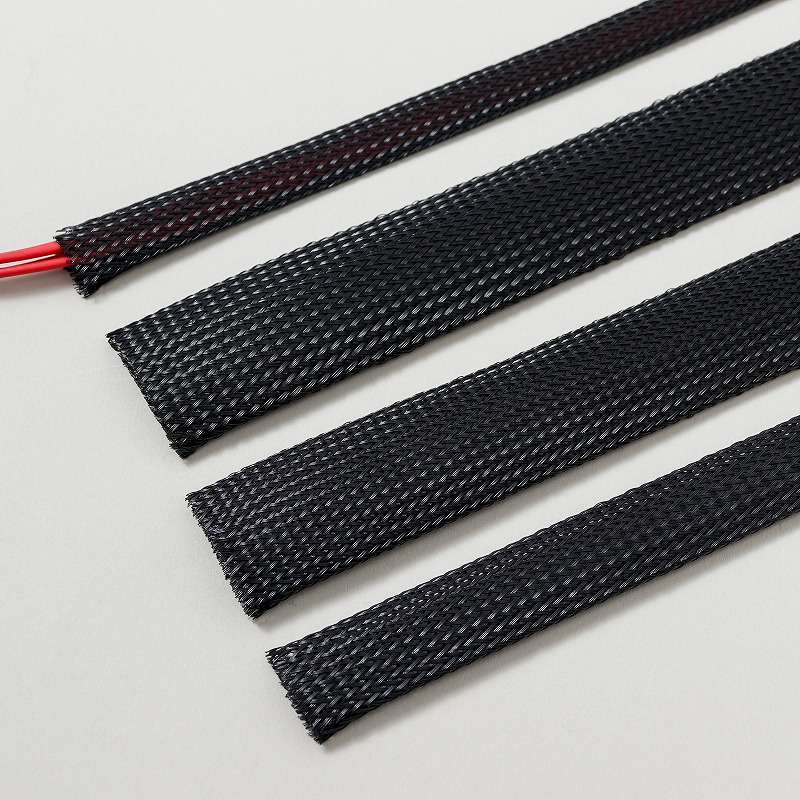

【自動車向け】編組チューブＺスリーブ

日本ジッパーチュービング株式会社

自動車業界では、電線やケーブルを外部の衝撃や摩耗から保護することが重要です。特に、エンジンルームや車体下部など、過酷な環境にさらされる箇所では、保護性能の高いチューブが求められます。当製品は、軽量でありながら高い保護性能を発揮し、自動車の安全性と耐久性の向上に貢献します。【活用シーン】・エンジンルーム内の配線保護・車体下部のケーブル保護・内装配線の結束と保護【導入の効果】・電線・ケーブルの損傷リスクを低減・自動車の信頼性向上・メンテナンスコストの削減

製品を詳しく見るダウンロードお問い合わせ

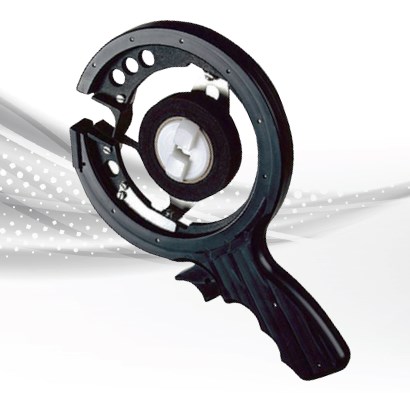

【車載用ワイヤーハーネスのテーピングに】KTHB Micro

シュロニガージャパン株式会社

自動車部品業界では、ハーネス加工におけるテーピング作業の効率化と品質の安定化が求められています。手作業によるテーピングは、品質のばらつきや作業時間の増加につながる可能性があります。一定の品質を保ちつつ、作業時間を短縮することが、生産性向上には不可欠です。KTHB Microは、手動でのテーピング作業を効率化し、高品質な仕上がりを実現することで、自動車部品製造現場の課題を解決します。【活用シーン】 * ハーネスボード上でのテーピング * スポットテーピング * あらゆるテーピング作業【導入の効果】 * 作業時間の短縮 * 品質の一貫性向上 * コスト削減

製品を詳しく見るダウンロードお問い合わせ

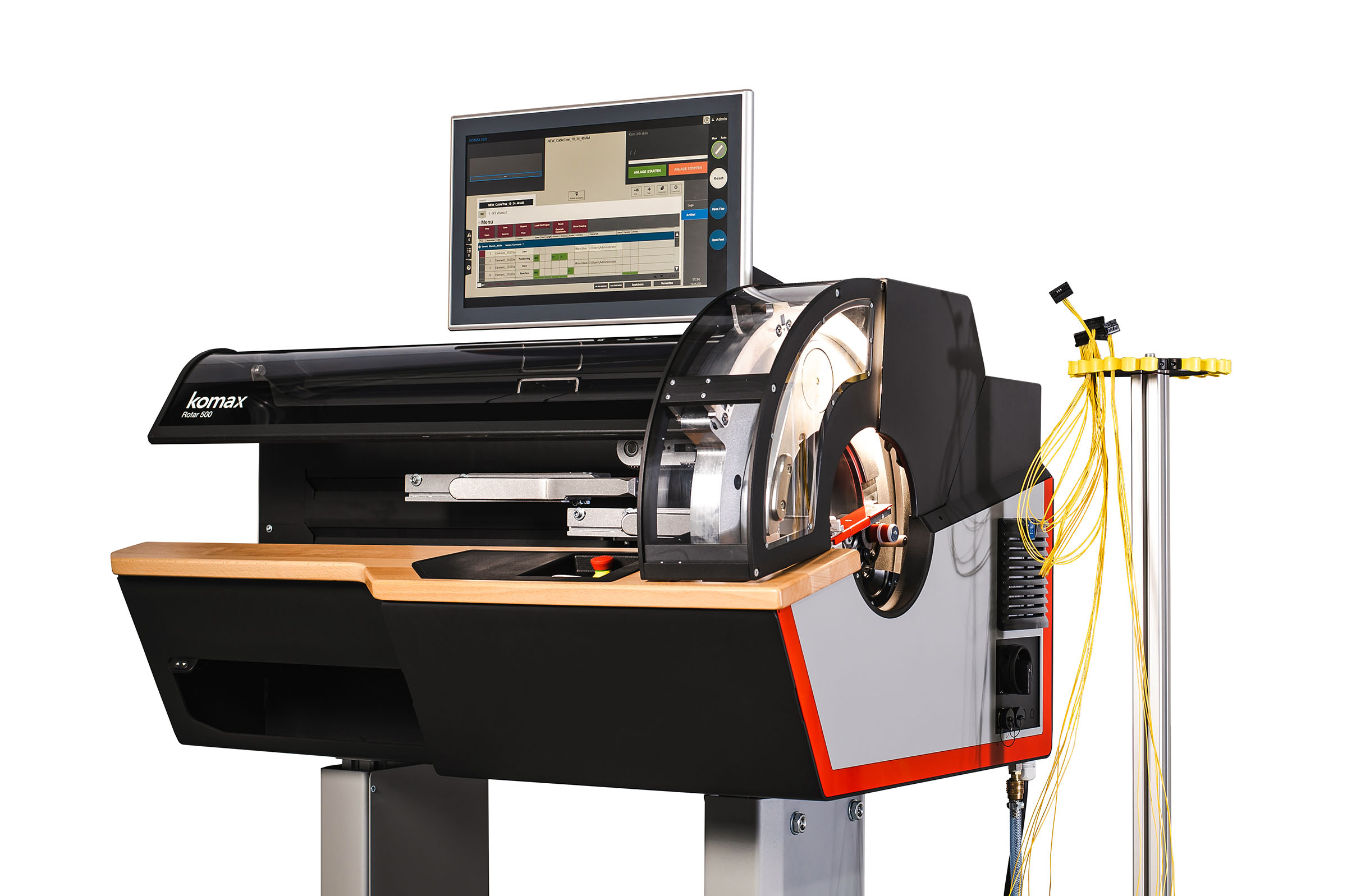

自動テーピングマシン『ROTAR 500』

シュロニガージャパン株式会社

『ROTAR 500』は、加工シーケンスが視覚化されたことで生産が大幅にスムーズになった自動テーピングマシンです。リニアシステムは必要に応じて自由に位置決めできるため、柔軟に対応することが可能。最大2つまでのクランプを取付けることができ、コネクター同士を手作業に依らず必要な位置に配置できます。堅牢な挿入システムは摩耗が少なく、耐用年数がより長くなるよう設計されています。【特長】 ■右側に面を揃えた巻き取りヘッドで衝突を回避、ケーブルの詰まりを防止 ■スマートプロセスフードで全自動で開閉し、操作エラーを検出 ■連携した2本のリニアクランプアームで自動化プロセスにより精度が向上 ■拡張した巻き取りヘッドエリアでハンドリング時間を最適化 ■最大外径220mmまでのテープロールを加工、機械のダウンタイムを短縮 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

【配線保護】耐衝撃カバー『SHOCK SHIELD SC』

レラッツジャパン株式会社

高いクロージング力とエネルギー吸収クッション効果を備えた開織構造のスリーブ。ワイヤーハーネス組立後でも容易に束線できる、巻き付け性に優れた構造。

製品を詳しく見るダウンロードお問い合わせ

全自動両端圧着機『Alpha560』

シュロニガージャパン株式会社

『Alpha 560』は、実績のあるAlpha シリーズの長所を最大限に活かし、特に断面積の大きい電線を加工するために設計されました。4台の加工テーブルで様々な種類の加工が可能です。明確に分かりやすく構成されたユーザーインターフェイス Komax HMI により、短時間のトレーニングで操作を開始できます。電線の導体断面積 2.5 - 16 mm²(AWG 14 – 6)、圧着用端子の長さ最大 55 mm (2.16 inch) まで、高い精度でストリップ、圧着、防水栓挿入まで実施します。直接加工モジュールでセットアップできるので中断時間を大幅に短縮します。

製品を詳しく見るダウンロードお問い合わせ

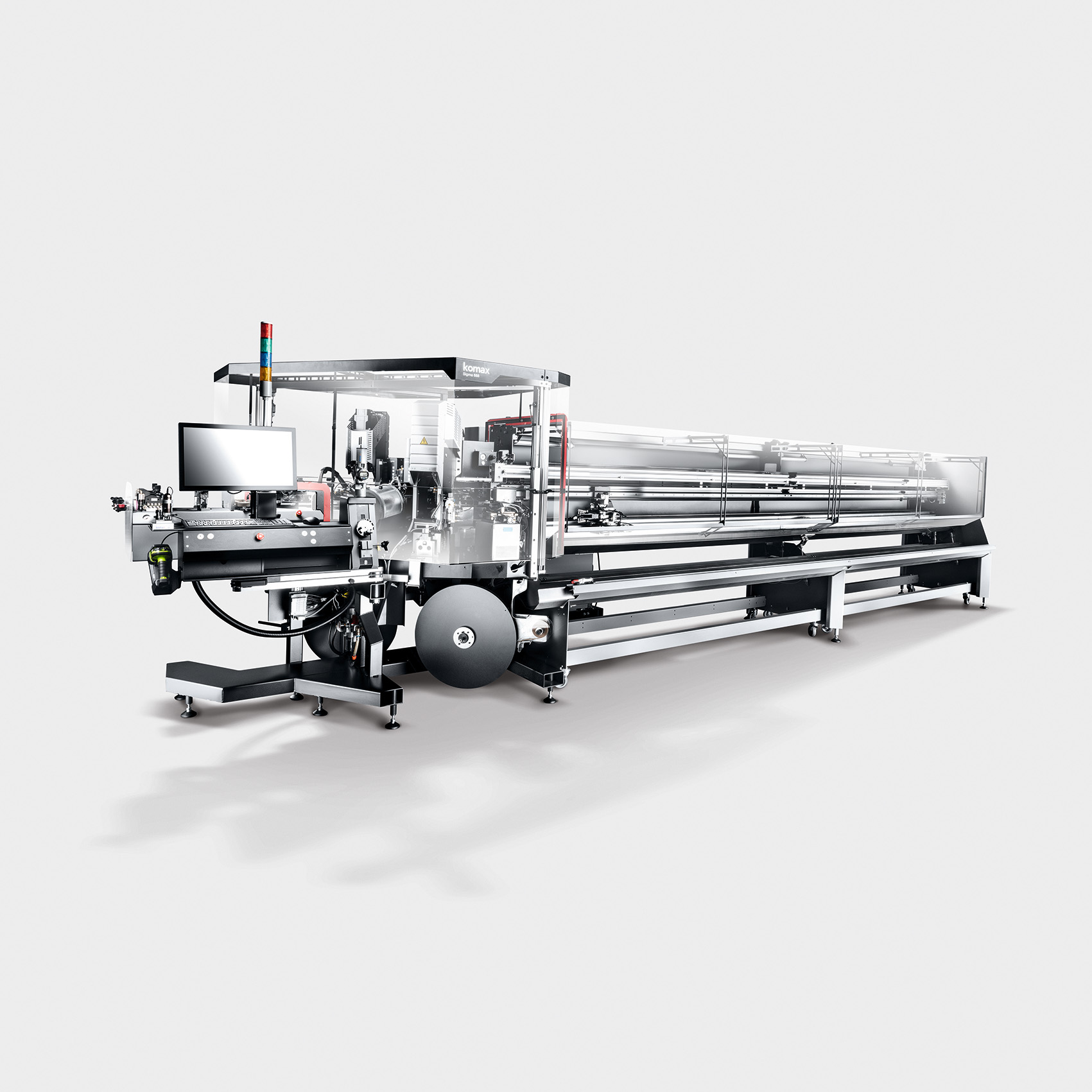

車載用UTPの加工にツイスト加工機 Sigma 688 ST

シュロニガージャパン株式会社

ストリップ、圧着などの電線加工から、ツイスト加工、電線端末のスポットテーピングまで全工程を全自動で行うツイスト加工機です。シールドなしのツイストペアのスポットテーピングを全自動ツイスト加工機で行う初の自動化ソリューション搭載しました。自動化によるコストダウンを実現し、1回の加工で2つのワイヤーを加工できます。【特徴】・単線をを高精度にツイストした後に電線端末のスポットテーピング加工が可能・スポットテーピングが完了した電線端末は、下方の搬送トレイ上で搬送され、高い精度のまま維持されます・同時かつダブルサイドで、電線端末をテーピングし生産性を向上。・ツイストがほぐれてしまうことがない再現性の高い品質詳しくはお問い合わせ、またはカタログをダウンロードしてください。

製品を詳しく見るダウンロードお問い合わせ

【製作事例】自動車ハーネス用連鎖端子ターミナル

株式会社SPワークス

株式会社SPワークスにて「ハーネス用端子準外観部品」を製作した事例をご紹介します。リール巾は42.0。プレス加工後、自動巻取機を使用してリール段ボールにて納品。プレス後の梱包方法でお困りのご案件は、ぜひ当社にご相談下さい。【概要】 ■製品名：ハーネス用端子準外観部品 ■業界・使用用途　・自動車部品メーカー様　・自動車ハーネス用端子 ■製品材質　・C2600-H Sn先メッキ付き材料　・t=0.3 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

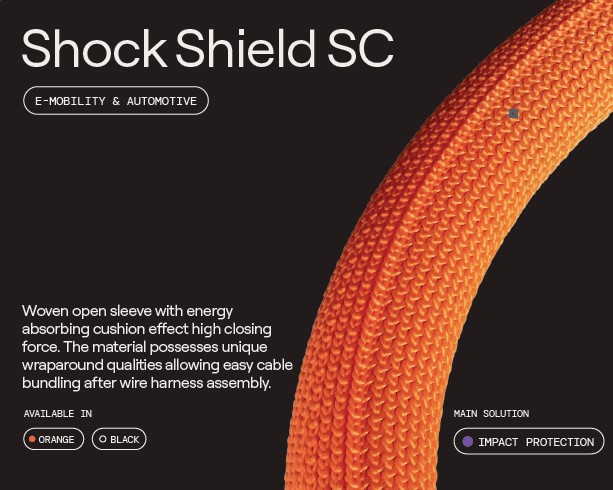

【配線保護】耐衝撃スリーブ『Shock Shield SC』

レラッツジャパン株式会社

『Shock Shield SC』は、エネルギー吸収性に優れたクッション効果と高いクロージング力を備えた、軽量な平織オープンスリーブです。ワイヤーハーネス組立後でも容易にケーブルを結束できる、独自の巻き付け構造を採用。ご用命の際は当社へお気軽にご連絡ください。【仕様】 ■用途：衝撃保護 ■素材：ポリエステル ※詳しくはPDF(英語版)をダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

全自動ブロックローディングマシン『Omega 740/750』

シュロニガージャパン株式会社

【生産の短時間化 – 在庫の少量化へ】 ● 短納期 – 生産時間を大幅に削減 ● 仕掛り品の在庫数を最小化 ● 生産プロセスの最適化【自動化による最終製品の品質向上】 ● 高品質を維持し、作業者への依存を削減 ● 小型コンポーネントへ信頼性の高いローディング ● ローディングプロセス全体に対するフォースモニタリング ● オプションのACD（自動導体検知）機能による芯線接触の監視【高い柔軟性】 ● 標準化された装置 – 素早くかつ個々に段取り替えが可能 ● 無限に広がる適応範囲 ※詳しくはＰＤＦ資料をご覧いただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

自動切断装置『EcoCut 3300』

シュロニガージャパン株式会社

『EcoCut 3300』は、円形状およびフラットケーブル、ワイヤ、チューブを含む様々な種類のケーブルを精密に測長し切断する自動切断装置です。周辺機器を接続する為の複数のインターフェースを装備し、周辺機器と接続し加工ラインに組み入れることが可能。電動搬送ローラーは長さを0.1 mm刻みで設定しケーブルを測長し切断することが可能です。【特長】 ■ケブラー、ホイルを含むさまざまな線材を正確に切断 ■搬送ユニットは迅速、正確、そして静かな動作 ■簡単操作＆プログラミング ■エアー不要の完全電動式 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

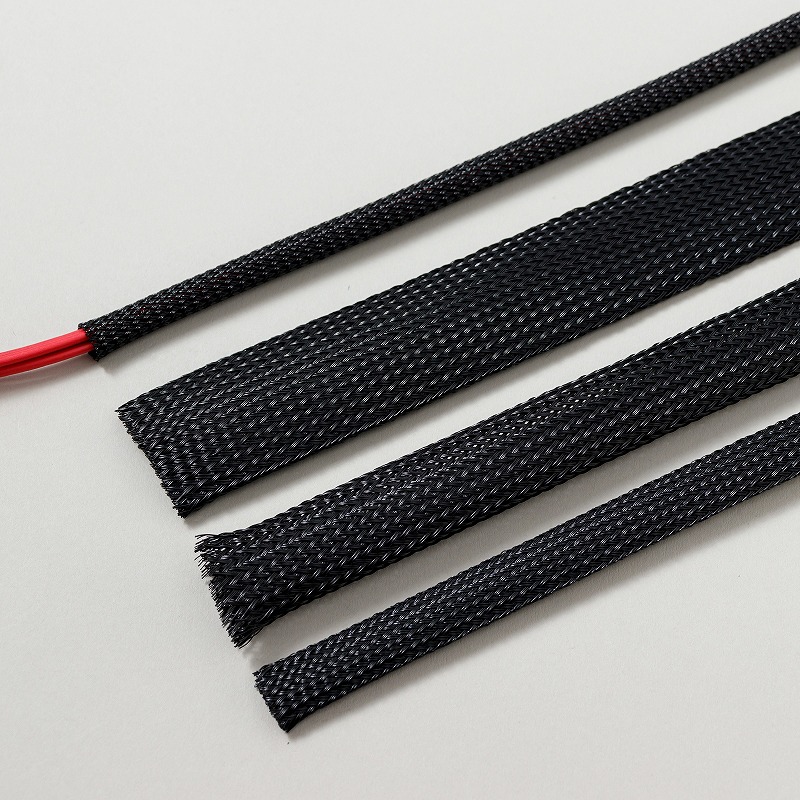

編組チューブＺＡスリーブ（耐摩耗タイプ）

日本ジッパーチュービング株式会社

・伸縮により内径を約３倍まで拡大可能・RoHS指令10物質適合品・編組目の隙間から内部配線の目視確認も可能・カット加工可能・オンラインショップにて購入可能

製品を詳しく見るダウンロードお問い合わせ

自動車用電線『AV』

大川三基株式会社

『AV』は、100ｍｍ2まで対応可能な自動車用電線です。鉛化合物を含んでいません。自動車、二輪車、建機、農機および船外機のワイヤーハーネスなどに適しています。【特長】 ■鉛化合物を含んでいない ■100ｍｍ2まで対応可能 ■RoHS対応品 ■ELV対応品 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

自動車配線・機械・ロボッド用ワイヤーハーネスの台湾専門メーカ

映興電子株式会社(Avertronics INC.)

Avertronics(台湾)はワイヤーハーネス加工において30年以上の経験を積んでおり、1986年創業以来、お客様のベストパートナーを目指し、お客様のご要望を最優先でお応え製品品質を重視しながら最適なサービスをご提供致します。お客様のご愛護のおかげで、台湾1ヶ所、中国2ヶ所、タイ国一ヶ所の生産工場を拡充するように成長してまいりました。～Avertronicsが製品品質への拘り～ ■ISO9001／ISO14001認証取得済み ■自動車産業向け品質管理IATF16949認証取得済み ■出荷前に　電気検査及び外観検査を行う ■資材調達先はRoHS指令に準拠 ■UL認定工場当社は工場見学大歓迎です。是非一度ご来社ください。 ※日本語で対応可能ですので、製品の詳細及び取引につきましてはお気軽にお問い合わせください※

製品を詳しく見るダウンロードお問い合わせ

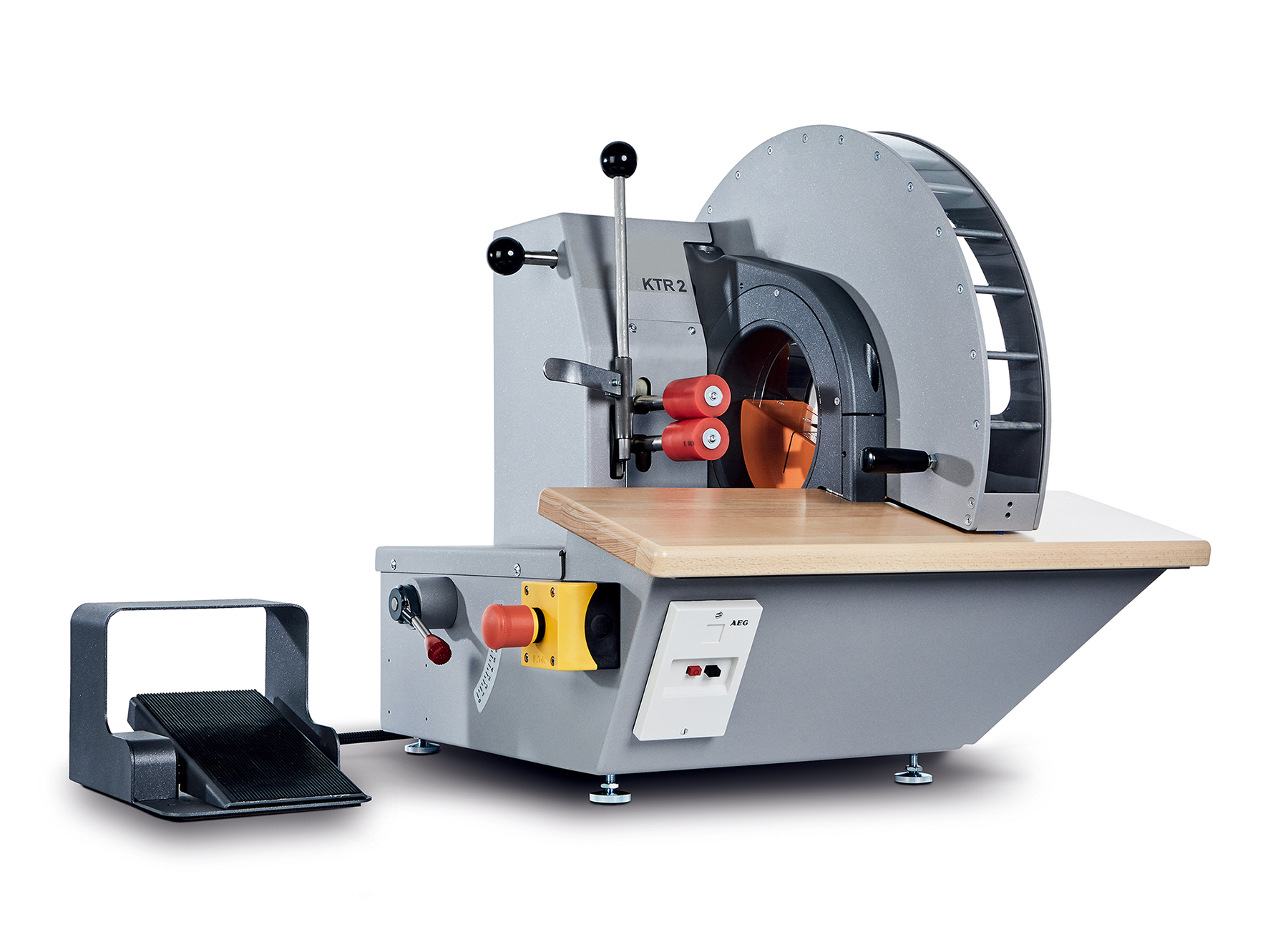

ワイヤーハーネス用テーピングマシン『KTR 2』動画あり

シュロニガージャパン株式会社

ワイヤーハーネス用テーピングマシン『KTR 2』は半自動テーピングマシンで、シンプルなワイヤーハーネスをテーピングする KTRシリーズの中でも比較的コンパクトなテーピング装置です。操作が簡単なので、わずかなトレーニングで使用可能なエントリーモデルで、長い分岐を持つワイヤーハーネスを正確に加工できます。ローラーフィードの無い『KT 2』もございます。CEマーキングのない『KTR 1/KT 1』もございます。お気軽にお問い合わせください。【特長】 ■優れたコストパフォーマンス ■フットペダルで継続的に速度をコントロールしながら、簡単なテーピング作業。 ■バンドリングテーブル内にカッターを搭載 ■ローラーフィード量の設定により、オーバーラップ量を一定に維持 ■シンプルなワイヤーハーネスの生産に高い生産性 ■メンテナンス頻度が低く、高耐久性 ※詳細はPDFダウンロードいただくか、お問合せ下さい。

製品を詳しく見るダウンロードお問い合わせ

全自動両端圧着両端防水シール挿入機CASTUGNON C558S

ウシヤマ電機株式会社

防水シール挿入ユニットを2機搭載した全自動両端圧着機。自動車用ハーネスには欠かせない防水シールを簡単にしかも、スピーディーに挿入・圧着し防水シール加工を行わない場合も、操作パネルのスイッチで切り替え可能です。詳しくはカタログをダウンロードしてください。

製品を詳しく見るダウンロードお問い合わせ

部品開発設計サービス

株式会社アイ・エス・ジェイ

当社では、自動車のワイヤーハーネスに付属するさまざまな構成部品、そのほかステアリングと駆動部品関連、ハイブリッド、EV自動車で使用される電池パック関連等の開発支援を行っています。高圧系、低圧系のジャンクションブロック、リレーボックス、給電ボックス等の設計にも対応しお客様のニーズにお応え。また、組付け時に使用する受け治具、評価に使用する各種治具も設計製作しております。ご要望の際はお気軽に、お問い合わせください。 ※詳細については、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

自動車関連製品　製造サービス

株式会社中静工業所

当社では、自動車関連製品の製造販売を行っております。自動車のヘッドランプ（前照灯）を点灯する為の「ヘッドランプ用ハーネス」や、自動車のテールランプ（標識灯）を点灯する為の「テールランプ用ハーネス」、「バイクランプ用ハーネス」など様々な製品をご用意しています。その他、家電関連製品や航空機関連製品も取り扱っています。まずはお気軽にお問い合わせください。【ラインアップ】 ■ヘッドランプ用ハーネス ■テールランプ用ハーネス ■バイクランプ用ハーネス ■バスランプ用ハーネス ■自動車用部品組立　など ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

ワイヤーハーネス加工

株式会社サイアン

サイアンでは高い技術力を持つ製造技術者による高性能・高品質を誇るレーシング用ワイヤーハーネスを中心に各種ワイヤーハーネスを製作しております。【主な特徴】 ○フッ素樹脂皮膜電線を使用した、軽量化・細線化ハーネス製作 ○高性能モータースポーツ用コネクタを採用した、耐振動・高防水性に優れたハーネス製作 ○レイケム製収縮ブーツ・チューブを使用した、柔軟で高耐摩耗性に優れたハーネス製作 ○メイン・サブ・中継・ベンチ等、各種用途のハーネス製作 ○撚り電線やモールド処理など、高品質を求められるレース業界で認められた熟練作業 ○開発支援・設計支援・車両測定支援・製作まで、ハーネスに関わるトータルサービス提供 ○センサへのコネクタ取付・種ハーネスを元に追加工・改修・改造など、様々な関連作業 ※詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。

製品を詳しく見るダウンロードお問い合わせ

テーピングツール『KTHB Micro』

シュロニガージャパン株式会社

『KTHB Micro』は、テーピングやスポットテーピングを、ハーネスボード上の加工を簡単にできるツールです。手動のテーピングに対し、再現性のある品質を確保するための最初のステップとなり、一定のテープテンションと人間工学に基づいた動作は、傾きが等しく、かつシワのない加工を実現します。短いテープ長さに対応するために開発され、通常の接着テープで、幅19mm まで、内径が1.5または1.25インチのテープで加工が可能です。【特長】 ■連続的なテープ加工で時間を節約 ■カッター機能を搭載 ■短いテープ長さに対応 ■テープのテンションが一定なのでシワのないテーピングを保証 ■モバイル装置で一定の手動操作により加工を制御 ※詳しくはPDFをダウンロード頂くか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

ハーネス加工用機械・部品「車載用コネクタ」

オーナンバ株式会社

オーナンバ株式会社は、グループ内で加工機械設計・製造に加え、自社工場内で電線からハーネス加工最終製品までの一貫生産体制を行っております。グループ内にてコネクタのカスタム製作も可能です。グローバル展開による最適地生産／供給体制（BCP体制の充実）を確立。更なる合理化及び安定供給の為中国に加え、最適地生産が図れるよう、ベトナム、インドネシアへの展開を行なっております。 ※保有工場：国内4工場、海外7か国・12拠点・9工場過酷な使用環境に適した製品を設計から製造まで一貫した生産システムより実現している自動車用コネクタ（Automotive connectors）は、低圧大電流の伝達を可能にし、耐振動・衝撃に優れ外部環境からの防水技術が電子制御機器の動作を確実にし、自動車の信頼性をさらに高めています。

製品を詳しく見るダウンロードお問い合わせ

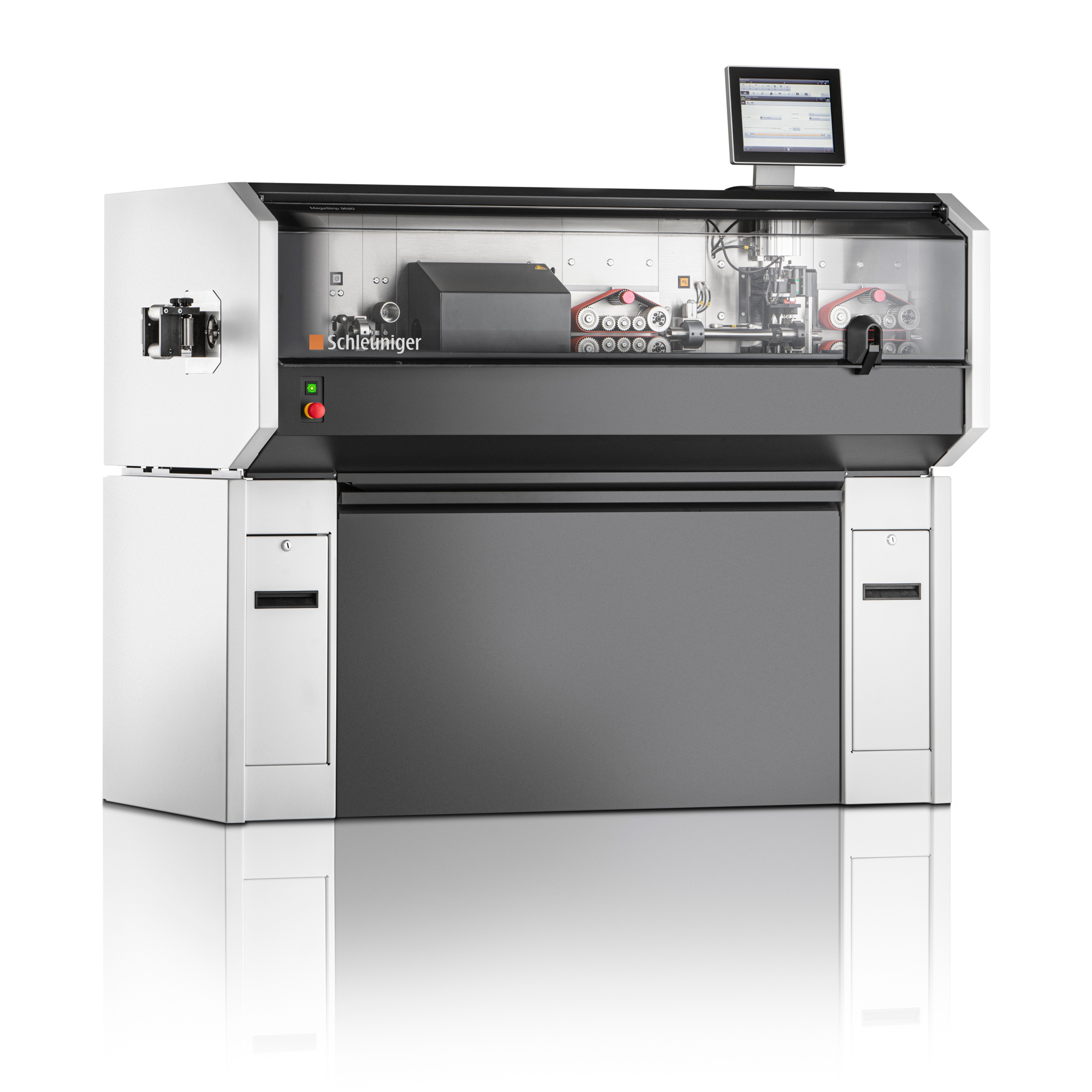

全自動カット＆ストリップマシン『MegaStrip 9680』

シュロニガージャパン株式会社

『MegaStrip 9680』は、最大120 mm²（オプションにより240～300 mm²）の断面までの、ディスクリートワイヤー・シールドケーブル・複雑な多芯線を簡単に加工できる全自動ケーブル測長切断・ストリップ装置です。ジャケットと内導線のストリップを一度に行うことを可能にするマルチカッターヘッドを搭載した「MegaStrip 9650M」と、そのMタイプに、正確なジャケットとシールドケーブル加工が可能なロータリーカットユニットを追加した「MegaStrip 9680MR」の2モデルがあります。周辺機器接続用のインターフェースを標準で備えており、周辺装置と連動し、お客様の必要とする効率的な生産ラインを作ることができます。

製品を詳しく見るダウンロードお問い合わせ

株式会社ジィーエーティー　事業紹介

株式会社ジィーエーティー

株式会社ジィーエーティーは、モータースポーツ専門のワイヤーハーネス/ユニット製作や開発支援を行っております。レース車両用車載ハーネスから、センサ・計測用・制御用等の各種ワイヤーハーネス及びユニット製作を設計から部材調達、完成、検査まで全ての工程をご提供。また、電線・熱収縮チューブ・熱収縮ブーツ等の各種ハーネス部材の販売もしております。【営業品目】 ■開発支援 ■ワイヤーハーネス／ユニット製作 ■ドイチェオートスポーツ(正規販売代理店) ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

両端圧着/両端防水挿入圧着機『JN10SD』

日本オートマチックマシン株式会社

『JN10SD』は、機能とコストに特化した自動車用メインハーネスマシンです。高性能サーボ圧着機2.5tonを標準装備、30/40mmストローク変更も可能。空送による防水シールダイレクト供給方式の採用により、省スペース化も実現できます。【特長】 ■高性能サーボ圧着機2.5tonを標準装備　30/40mmストローク変更可能（オプション） ■空送による防水シールダイレクト供給方式の採用、　省スペース化を実現（オプション） ※詳しくは資料をご覧下さい。お問い合わせもお気軽にどうぞ。

製品を詳しく見るダウンロードお問い合わせ

【配管保護】ポリエステル製拡張編組スリーブ『NSG』

レラッツジャパン株式会社

【メカニカルプロテクション】機械的保護・難燃性【アプリケーション】エンジンルーム

製品を詳しく見るダウンロードお問い合わせ

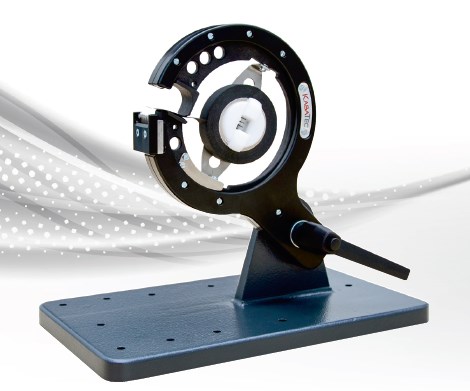

テーピングツール『KTHB Fix』

シュロニガージャパン株式会社

『KTHB Fix』は、ダウンタイム無しで短い距離を加工できるモバイルテーピングまたは、スポットテーピング用の効率的かつ省スペースなツールです。カッター機能を搭載し、ダウンタイム無しで加工時間を好適化。時間のかかる装置への挿入なしで直接すぐにテーピングが可能です。【特長】 ■ダウンタイム無しで加工時間を好適化 ■装置への挿入なしで直接すぐにテーピング ■カッター機能を搭載 ■短いケーブルやテープ長さを好適に加工 ■手動加工で効率的にテーピング ※詳しくはPDFをダウンロード頂くか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

車載用ハーネス生産向け全自動両端圧着機 Alpha550 G2

シュロニガージャパン株式会社

Alpha 550 G2 は、高性能、高耐久性、そして非常に短い段取り替え時間で、信頼性と優れた生産成果をお約束します。実績のあるAlphaシリーズからさらに進化し、柔軟性の高いAlpha 550 G2は、圧着プレス、防水栓モジュール、光学クリンプモニタリングなど、お客様のご要望に合わせて搭載することが可能です。分かりやすいユーザーガイダンスで電線の位置決めなど直接モジュール上で行うので、セットアップや段取り替えも短時間で実施できます。これにより作業に慣れていない新しい作業者であっても、短時間のトレーニングで操作方法を習得できます。

製品を詳しく見るダウンロードお問い合わせ

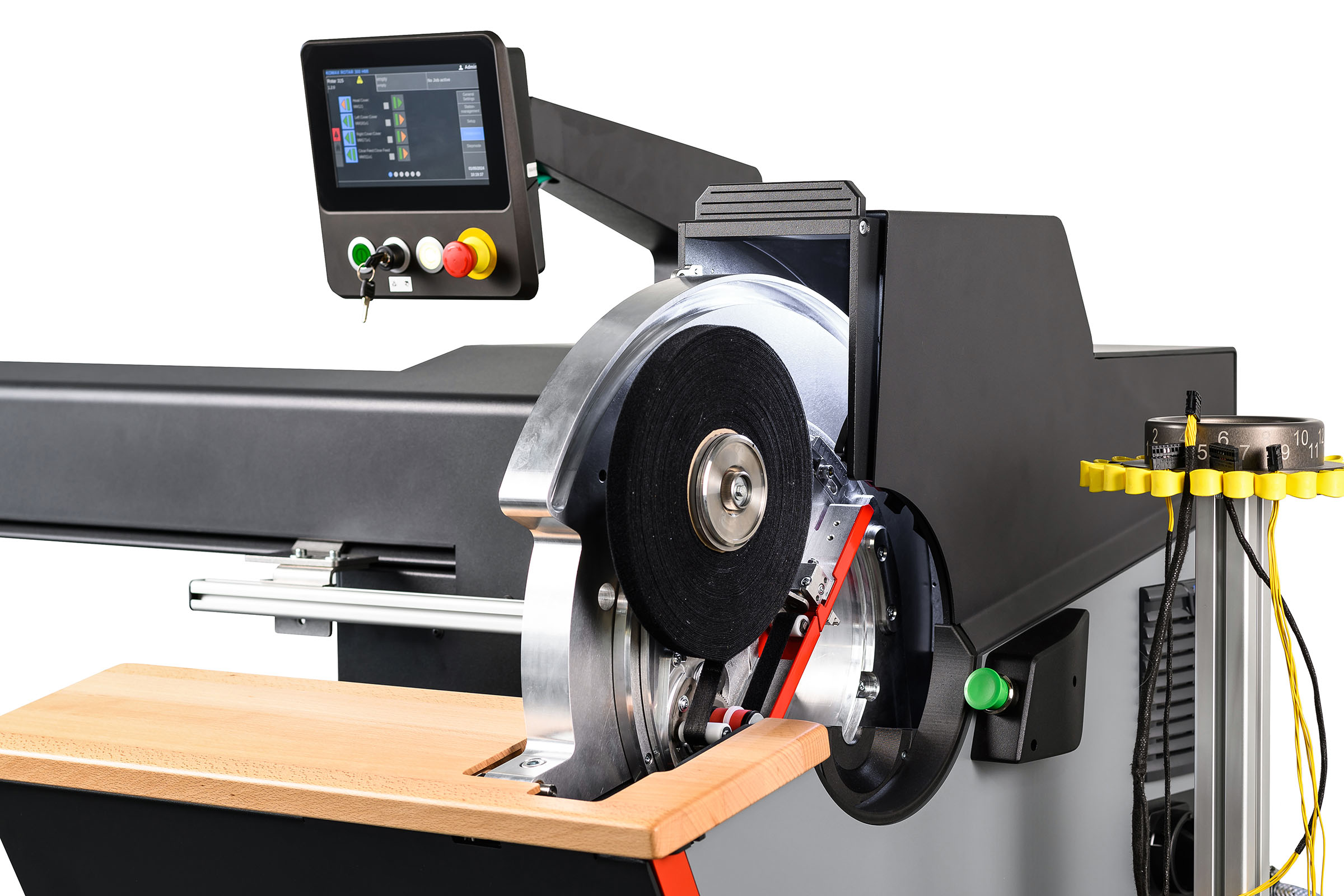

全自動テーピングマシン『ROTAR 300』

シュロニガージャパン株式会社

『ROTAR 300』は、「Rotar 500」の優れた技術を卓上装置に搭載したプログラム可能な全自動テーピングマシンです。最大10ヵ所分岐しているワイヤーハーネスでも簡単にテーピング加工可能。プロセスの段階を視覚化することで生産が大幅に簡素化します。ベーシックマシンをプラットフォームとして、オプションを組み合わせることにより、様々な機能を兼ね備えた7種類のテーピングマシンに。オプションでカスタマイズも可能です。【特長】 ■右側に面を揃えた巻き取りヘッドで衝突を回避、ケーブルの詰まりを防止 ■スマートプロセスカバーで全自動でカバーが開閉し、操作エラーを検出 ■拡張した巻き取りヘッドエリアでハンドリング時間を最適化 ■最大外径220mmまでのテープロールを加工、機械のダウンタイムを短縮 ■直観的な機械プログラミング ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

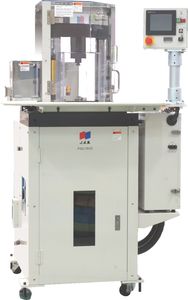

JAM　【圧着機】クリンピングマシン　PGC1500

日本オートマチックマシン株式会社

■自動車バッテリーハーネスの端末処理に適した半自動端子圧着機 ■バラ端子、連鎖状端子、どちらも対応可能 ■２本のガイドポストで圧着時に生じる「たわみ」を抑止 ■安全な操作のために端子スライド方式のアプリケータも用意

製品を詳しく見るダウンロードお問い合わせ

お探しの製品は見つかりませんでした。

1 / 1

耐久性におけるワイヤーハーネスの屈曲低減

耐久性におけるワイヤーハーネスの屈曲低減とは？

課題

繰り返される屈曲による断線リスク

車両の可動部や振動箇所では、ワイヤーハーネスが常に屈曲応力に晒され、内部導体の疲労や被覆材の亀裂が生じ、断線に至るリスクが高い。

熱・化学物質による被覆材劣化

エンジンルームなどの高温環境や、オイル・燃料などの化学物質に触れることで、ワイヤーハーネスの被覆材が劣化し、柔軟性を失い、屈曲耐久性が低下する。

振動による摩耗・接触不良

車両の振動によってワイヤーハーネスが他の部品と擦れ合い、摩耗が生じたり、コネクタ部分で接触不良が発生し、信号伝達に問題が生じる。

設計・配置の最適化不足

ワイヤーハーネスの経路設計や固定方法が不十分な場合、特定の箇所に過度な屈曲応力が集中し、耐久性を損なう原因となる。

対策

高耐久性素材の採用

耐熱性、耐油性、耐摩耗性に優れた特殊な被覆材や導体素材を採用し、過酷な環境下での屈曲耐久性を向上させる。

屈曲緩和構造の導入

ワイヤーハーネスの構造自体に、屈曲時の応力を分散させるための蛇腹構造や、柔軟性の高いコネクタを採用する。

適切な配索・固定設計

車両設計段階で、ワイヤーハーネスの経路を最適化し、振動や他の部品との干渉を最小限に抑える固定方法を採用する。

保護カバー・スリーブの活用

特に屈曲や摩耗のリスクが高い箇所に、耐摩耗性や耐熱性に優れた保護カバーやスリーブを取り付け、外部からのダメージを軽減する。

対策に役立つ製品例

高機能絶縁被覆材

高い柔軟性と耐熱性・耐油性を持ち、繰り返しの屈曲による亀裂や劣化を防ぎ、ワイヤーハーネスの長寿命化に貢献する。

フレキシブル保護チューブ

耐摩耗性と柔軟性に優れた素材で作られており、ワイヤーハーネスを外部の衝撃や摩擦から保護し、屈曲時の応力を緩和する。

応力分散型コネクタ

接続部分の設計を工夫し、屈曲時のワイヤーへの負荷を軽減することで、断線リスクを低減し、信頼性を向上させる。

耐熱・耐油性配線保護材

エンジンルームなどの過酷な環境下でも劣化しにくく、ワイヤーハーネスを保護することで、長期的な耐久性を確保する。
