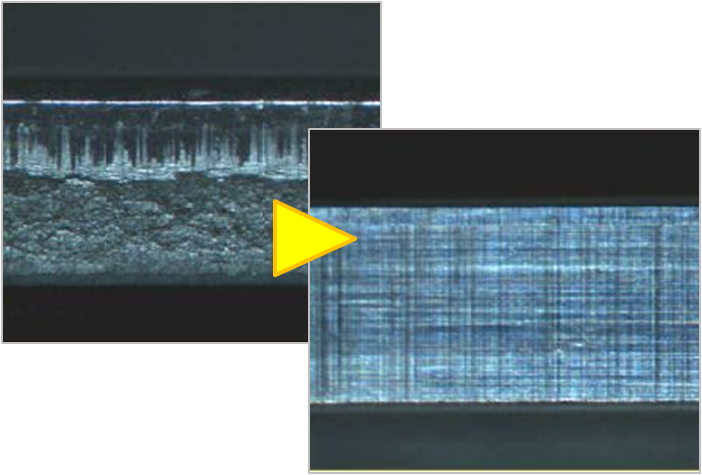

プリント基板用金型のフィニッシュブランキング工法
お探しの製品は見つかりませんでした。
1 / 1
Vカットにおける切断面のバリ対策
Vカットにおける切断面のバリ対策とは？
Vカットとは、プリント配線板を分割する際に、あらかじめV字型の溝を加工しておく技術です。切断面に発生するバリ（不要な突起物）は、後工程での実装不良や外観不良の原因となるため、その対策は重要です。本説明では、Vカット切断面のバリ発生とその対策について解説します。
課題
切断時の材料の剥離
Vカット溝の深さや幅が不適切だと、切断時に基板材料が剥離し、バリが発生しやすくなります。
刃物の摩耗による影響
Vカット加工に使用する刃物が摩耗すると、切断面が粗くなり、バリが発生しやすくなります。
加工条件の不最適化
切断速度や送り速度などの加工条件が最適でないと、材料に無理な力がかかり、バリが発生します。
基板材料の特性
基板材料の種類や積層構造によっては、Vカット加工時にバリが発生しやすい場合があります。
対策
Vカット溝の最適化
溝の深さ、幅、角度を基板材料や加工方法に合わせて最適化し、剥離を抑制します。
刃物の定期的な交換と管理
切れ味の良い刃物を定期的に交換し、刃先の状態を管理することで、クリーンな切断面を実現します。
加工条件の精密な制御
切断速度、送り速度、回転数などを精密に制御し、材料への負荷を最小限に抑えます。
後処理によるバリ除去
Vカット後の研磨や洗浄などの後処理工程を導入し、発生したバリを効果的に除去します。
対策に役立つ製品例
高精度Vカット加工装置
精密な刃物制御と最適化された加工条件により、バリの発生を最小限に抑えるVカット加工を実現します。
特殊コーティング刃物
耐摩耗性に優れた特殊コーティングが施されており、長期間にわたり切れ味を維持し、クリーンな切断面を提供します。
自動バリ取りシステム
Vカット後の基板を自動で搬送し、研磨や洗浄によって効率的にバリを除去するシステムです。
基板材料分析サービス
基板材料の特性を分析し、Vカット加工に適した材料選定や加工条件の提案を行います。
