難燃性の確保とは？課題と対策・製品を解説

プリント基板の試作・量産製造における高品質対応から
短納期試作まで社内一貫生産の省栄プリント製作所なら、
お客様のさまざまなニーズに応えることが可能です。

2液ポッティング工程をホットメルトモールディングに代替することでVAを実現した事例を多数掲載！
これらの事例を工程の視点からまとめた技術事例資料です。

■只今、技術資料をはじめ、各種事例集を無料進呈中！■

【掲載情報】
■ポッティングとホットメルトモールディングの違い
■工程フロー実装～ポッティング工程
■工程フロー実装～ホットメルトモールディング
■アプリケーション１ LED灯具の防水封止
■アプリケーション２ マイクロSWの防水封止
■アプリケーション３ 温度センサーの防水封止

ハロゲンフリー化及び鉛フリー化に各種、対応しております。

FPC基板に使用する熱硬化型印刷インクです
難燃性・耐薬品性・電気絶縁性に優れ、高信頼性を維持できます

【特長】

◆一液性ハロゲンフリー、ホルマリンフリー対応品

◆硬化条件：１３０℃×１０min

◆100/100

◆表面硬度：HB

◆使用期限：使用期限：６ヶ月（冷蔵１０℃以下）

※詳細は資料請求またはダウンロードからお問い合わせください。

『銅張積層板・多層基盤材料　特性一覧』は、「ガラスエポキシ」や
「高耐トラッキングガラスエポキシ」、「高信頼性ハロゲンフリーガラス
エポキシ」などの特性を一覧表でご紹介しています。

また、プリント配線板材料のUL規格認証値も掲載しています。

※詳しくはカタログをご覧いただくか、お気軽にお問い合わせ下さい。

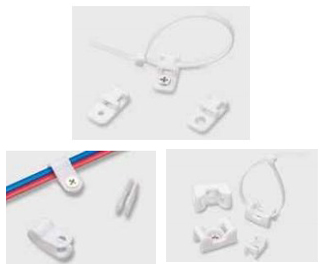

当社が取り扱う『難燃性グレード・ビス止めタイプ固定具』をご紹介いたします。

プラスチック材料の燃焼性試験で、厳しい難燃基準の自己消火性が求められる、
UL94V-0規格認定品です。

「アンカーマウント」をはじめ、「ナイロンクリップ」や「タイマウント」などを
ラインアップしており、使用環境に合わせて選択が可能です。

【特長】
■66ナイロン UL難燃グレード製
■UL94V-0規格認定品
■インシュロックタイと併用して配線を固定(アンカーマウント)
■結束バンドを使用せず、素早く簡単に配線を固定(ナイロンクリップ)
■台座形状で配線をしっかり保持できる(タイマウント)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品写真はEV車向けのブスバー（バスバー）です。
銅材に錫めっきをした後に絶縁塗装した写真です。

絶縁性を求められる製品で、銅素材に錫めっきで通電性を持たせ、部分的に絶縁塗装を施しました。
このように通電部のみマスキングする対応もしています。

素材：銅+錫めっき
膜厚：30～50μm

【塗装事例、他にもあります！】
ブスバー　バスバー　電池ケース　フープ材

【絶縁塗装の特徴】
■高エッジカバー性
塗膜が薄くなりがちな鋭角部分にも確実なエッジカバー性。

■高つきまわり性
防錆用電着塗装と同様につきまわり性が高いため、せまい隙間やパイプ内面にも絶縁被膜が形成。

■薄膜での耐電圧性能（絶縁性）
35μm以上の塗膜をつければ安定的な性能をもたらすことができ、優れた耐電圧性能。

【基本情報】
■塗装の機能：絶縁被膜
■推奨膜厚：35～50μm
■メイン樹脂：特殊変性ノボラックエポキシ樹脂
■推奨焼付温度：90～230℃×20～60min以上（被塗物温度）
■耐熱性：270℃

角型の金型に対してハンドレイアップ製法を応用する事でガラスエポキシ(ガラエポ)をＬ字アングルに成形しました。要求される精度に応じて成形後に切断して形を整える事も可能です。
重電、鉄道、通信関係で利用される受注生産品から電子部品のFPCの補強板まで幅広い分野・用途で実績がありますので、お気軽にご相談下さい。

金属素材を素材調達から一貫製造している当社が、現在直面している問題である
『RoHS指令』について現状や業界知識を凝縮した小冊子『今さら聞けない！なぜ
鉛レスが必要なのか？RoHS指令超基礎編』を無料でプレゼントしています。

そもそもRoHS指令ってなんだっけ…？
RoHS指令っていつが期限だっけ…？そもそも何が問題か説明できないな…
RoHS指令の今後はどうなるか不安だな…
などを解決に導く資料構成になっております。

弊社では素材調達から加工までを一貫生産する強みを活かし
鉛レス材“SI-BRASS”を新製品として販売中です！
こちらの商品にご興味のある方は、お気軽にご連絡ください！

【掲載内容】
■そもそもRoHS指令ってなに？
■RoHS2指令の規制物質
■なぜ鉛レスが必要なのか？
■RoHS指令の今後はどうなるか？
■銅合金 鉛レス材の紹介！“SI-BRASS”

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

株式会社サン・テクトロは、防衛向け電装品を主に、プリント基板から
制御盤までの設計、製造を行っております。

一般産業向けとしては、主に射出成形機のコントローラおよび
プリント基板並びにモータ駆動用インバータの設計、製造を行って
きました。

又、当社のコア技術の1つであるインバータ技術を基に特定用途向け
高精度、大容量インバータの開発、設計、製造も手がけています。

【事業内容】
■産業用電気・電子制御機器の設計・製造
■耐環境性、高信頼性電気・電子機器の設計・製造

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

【フープ塗装とは】
線状又は帯状のワークの表面に均一な絶縁塗装皮膜を連続的に形成することができる電着塗装方法。リールtoリールとも呼ばれます。

写真上から銅素材、錫めっき品、絶縁電着塗装品です。
インライン上にレーザー照射により塗膜を一部分剥離することでマスキングの手間も抑えることができます。
素材：銅素材に錫めっき品　膜厚：20～30μm

電着塗装された絶縁皮膜は、焼付の前の状態では非常に傷つきやすく、ガイドローラーと接触させると容易にはがれたり接触痕が形成されてしまいます。その為、従来型のフープ式の電着塗装装置は用いることができませんでした。
しかし二葉産業では、線状又は帯状のワークをほかの物体と接触させない状態を維持したまま、ワークの表面への絶縁皮膜の電着塗装と焼付を連続的に行う設備を開発し、特許を取得しました。

弊社は、従来の防錆目的の塗装に限らず、電池やモーターといった電気製品への絶縁目的の電着塗装や、フープ絶縁塗装設備の開発などを行う国内オンリーワン企業です。

見積り依頼・試作依頼・面談希望・お問合せ
ご連絡、お待ちしております！
二葉特殊電着（株）

一般民生から自動車用市場まで幅広いマーケットの要求仕様を満たすパフォーマンスの高いチューブです。ワイヤーハーネスの接続箇所の絶縁、補強、電線の結束及び各種部品の保護等幅広い用途に適しています。高い難燃性を有しており、また、高温環境においても優れた柔軟性能を発揮します。

【特長】
■特定臭素系難燃剤を使用せず高度の難燃性を有する
■高度の柔軟性
■低温収縮特性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

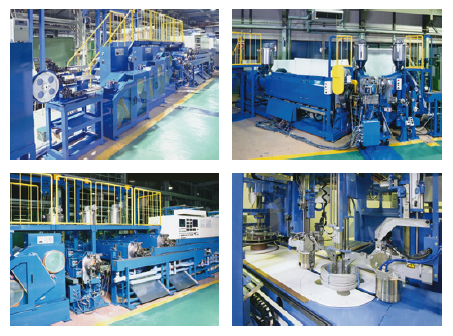

当製品は、絶縁工程とシース工程を同一ライン上で行うVVFビニル
絶縁シースタンデムラインです。

2芯～3芯（シース工程で4芯被覆が可能）で、当社独自開発の
小型PPバンド結束機を2連で使用することで条長100mの把も
ライン速270m/minで生産することが可能です。

【特長】
■絶縁工程とシース工程を同一ライン上で行う
■2芯～3芯（シース工程で4芯被覆が可能）
■条長100mの把もライン速270m/minで生産することが可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社で取り扱う電気・電子機器内部配線『UL1061』について、
ご紹介いたします。

絶縁体に非鉛半硬質耐熱ビニルを使用。細い為、配線スペースを取りません。
機械的強度に優れています。加工はスパイラルマーキング/ツイスト/ボビン。

UL VW-1及び垂直難燃試験(-F-)に合格いたします。
ご用命の際は、当社へお気軽にお問合せください。

【標準色(一部)】
■黒
■白
■赤
■青
■緑
■黄

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

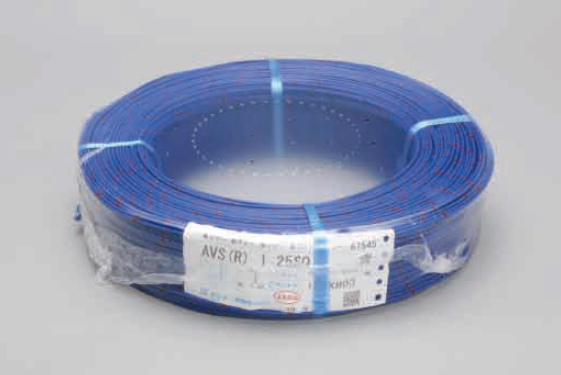

『AVS（R）』は、RoHS・ELV対応品の自動車用薄肉電線です。

AVよりさらに薄肉化・細径化。
サイズは0.3～5mm2まで取り扱っております。

自動車、二輪車、建機、農機および船外機のワイヤーハーネスや、
自動車電装品の口出し線および配線としてご使用いただけます。

【特長】
■AVよりさらに薄肉化・細径化している
■鉛化合物を含んでいない
■サイズは0.3～5mm2まで取り扱っている
■RoHS対応品
■ELV対応品

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、エレクトロニクス/産業向け製品加工・販売を行っており、
プリント配線板、積層板をご提供しております。

銅張り積層板は、低臭気環境対応材料や鉛フリーリフロー対応の
高耐熱材料をラインアップ。

また積層板は、住友ベークライト社の社名に由来するプラスチックの中で
歴史の古いフェノール樹脂（商品名：ベークライト）や
エポキシ樹脂積層板をお客様のニーズに合う品質・価格にて御提供致します。

【銅張り積層板特長】
■加工特性と抜群のコストパフォーマンス材料
■環境対応（ハロゲンフリー）材もラインアップ

※詳しくはPDF（会社案内）をダウンロードして頂くか、
　お気軽にお問い合わせ下さい。

ラサ商事で取扱うベーマイト(KB-01D)は、超微粉製品を更に特殊な工程で
加工した製品です。

加工温度が高い製造工程においても使用可能。
有毒性ガスや煤煙が発生せず、耐アーク性、耐トラッキング性に優れています。
また、環境にやさしいハロゲンフリー難燃剤。
難燃性や耐熱性を付与するため、プリント基板やリチウムイオン2次電池の
セパレーターなどに使用されています。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

加美電子工業は電源トランス・アダプター・コイル・スイッチング電源などを
扱っている会社です。

スマホにタブレット、充電用アダプタ、車のキーからLED照明、冷蔵庫、
エアコン、テレビにパソコン、モデムにルーターにシャワートイレから
給湯器と電気製品には必ず基板が入っています。

当資料では、当社が使用している片面基板と両面基板という2種類の基板の
違いについてご紹介いたします。

◎毎月当社では役立つ製品情報や技術ネタをお届けしています！
　メルマガ会員限定のプレゼントキャンペーンもあります。
　ご希望の方、過去配信をご覧になりたい方は下記リンクよりご覧いただけます。

※製品について知りたい方は
　【PDFダウンロード】より総合カタログをご覧いただけます。

※技術的なご相談も大歓迎！
　お気軽にお問い合わせください。

※商社で取扱いに興味がある方は、
　お問い合わせ内容に「取扱い希望」とご記載下さい。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

プリント配線板はエレクトロニクス産業の心臓部とも言われ、
近年の目覚しい技術革新により、高密度、高機能、高多層化に
移行しております

『Formex』は、難燃等級が全て94V(VTM)-0で、優れた絶縁特性・電気特性を兼ね備えた難燃性絶縁シートです。

水分吸収率が非常に低いため、電気特性、特に液体・湿度による絶縁低下や
変形・寸法変化が起きにくく、また加工性が非常に優れているため、複雑な形状、
折り曲げ加工等が打ち抜きプレスで簡単に制作することができます。

RoHS, REACH 準拠品、IPCデータ取得で、人体及び環境破壊への配慮をしています。

【特長】
■水分吸収率が非常に低い（絶縁・電気特性の向上）
■生産・管理・搬送コストの低減
■比重が低く耐蝕性に優れている
■安心・安全な材質　　
■UL既定の電気的発火試験全シリーズ実施

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

『DEEP UV-LED PWB』は、
深紫外線に対して高い反射率と耐光性を有する、金属プリント配線板です。

UV-C（深紫外線領域 250nm）に対し、70%以上の反射率を実現。
UV-A、UV-Bに対しても、80％以上の反射率を有しています。

「365nmの環境下で2000時間照射後でも変色なし、反射率低下なし」の試験実績あり。深紫外線LEDなどの組込み用途にも適しています。

【特長】
■ UV-C 深紫外領域 ： 反射率70％ 以上
■ UV-A UV-B ： 反射率80％ 以上
■ 絶縁層熱伝導率 ： 5W以上 対応可
■ 放熱材は アルミ or 銅 2種類

黒色に付いては、内径１φ〜２０φまで在庫対応しております。

現状、RoHS指令の中では、6種類の使用制限物質に対して、技術的に代替が困難な用途に対して適用除外項目を定め、限定的に使用を認可しております。有効期限が切れていた適用除外について、2018年5月18日の官報にて正式に結論が出ました。

【合金中の鉛についての適用除外期間（一部抜粋）】
・機械加工用途の鋼材中の合金、亜鉛メッキ鋼中（Pb：0.35%）
　　-1～-7、10　2019年7月21日

・溶融亜鉛メッキ鋼(Pb：0.2％）
　　-1～-7,10　2021年7月21日

・機械加工用途の鋼材中の合金、亜鉛メッキ鋼中(Pb：0.35％）
　　-8～-9　2021年7月21日
　　-8（In vitro）　2023年7月21日
　　-9（Industrial）-11　2024年7月21日

※詳しくはPDFをご覧いただくか、お気軽にお問い合わせください。

RoHS指令対応製品です。

DIC株式会社の、高耐熱性ポリイミド基材テープ
『ダイタック　PI-025』をご紹介します。

耐熱性・難燃性・絶縁性に優れ、基板周りの絶縁用途などに使用されています。
RoHS指令6物質を不使用のため、グローバルに利用されています。

サイズは最大幅980mm、標準長さ50mとなっております。

【特長】
■耐熱性に優れる
■難燃性に優れる（UL510FR認定）
■絶縁性に優れる
■厚手の剥離フィルムを使用しており、加工適性に優れる
■RoHS指令6物質を不使用

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

▶資料ダウンロード、お問い合わせ等の際は、以下の「基本情報」欄の「■DIC株式会社の個人情報の取り扱いについて」をご確認下さい。

ポッティングに代わる電装部品の防水封止工法として採用が拡大している「ホットメルトモールディング」。
従来の２液ポッティングに比べて、以下の優位性が評価され代替が進んでおります。
・きわめて短い固化時間。
　ホットメルトモールディングは、数十秒で封止が完了します。
・小型軽量化が可能。
　ホットメルトモールディングは電装部品に直接インサート成形する為
　ケースが不要で形状の自由度も高く、小型軽量化を実現します。
・サステナブルな材料
　弊社の扱うPA系ホットメルトは天然植物油由来で、環境負荷に
　配慮された材料です。

ホットメルトモールディングの採用までのプロセスと採用製品事例を5分程度の動画にまとめました。
下の動画リンクよりご確認ください。

当社で取り扱う電気・電子機器の内部配線『UL1007』について、
ご紹介いたします。

絶縁体は、非鉛耐熱ビニル。UL、CSA規格共用です。
UL VW-1、CSA FT1/FT2、及び垂直難燃試験(-F-)に合格いたします。

標準色は黒・白・赤・青・緑・黄・茶・橙・灰です。
ご用命の際は、当社へお気軽にお問合せください。

【加工】
■スパイラルマーキング
■ツイスト
■ボビン

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

『HRS-1-7W』は、シリコーン系熱硬化タイプの耐熱ソルダーレジストインキです。

紫外線に強く、UV-Cの照射でもほとんど劣化が見られず、高耐熱性を
シリコーン樹脂で実現しているため、リフロー後の変色や反射率低下が
ほとんどありません。

また、シリコーン系でありながら、環境汚染を引き起こすとされる
低分子シロキサンが検出されません。

【特長】
■高温環境に適応
■LEDの輝度向上に貢献
■紫外線領域に対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

有限会社エービーシーはプリント配線板製造経験を生かし、製造者の立場でお客様のＵＬ申請をサポート致します。
また、ＵＬ認定の試験場でもありますマイクロテック・ラボラトリーズの協力により、スムーズな認証取得を提供させて頂きます。
お客様と長きにわたるお付き合いを考えておりますので、リーズナブルな価格設定となっております。

【主要業務】
○プリント配線板メーカーをメインとしたＵＬ申請業務代行及び
　コンサルティング
○対応ＵＬカテゴリー
→ＺＰＭＶ：リジッドプリント基板関係
→ＺＰＸＫ：フレキシブルプリント基板関係
→ＱＭＪＵ：ソルダーレジスト関係
→ＱＭＴＳ：積層板関係

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

プリント基板や銅バーなどを一定の絶縁間隔で支持するスペーサーです。
エレベーターや工作機などの振動・衝撃が与えられる場所での使用に最適です。

【特徴】
■耐電圧3000VAC 1分間（インサートネジ間）
■強靭で耐熱性の良い、ガラス入りのPBT樹脂を使用し、他社製品の約2倍の強度を誇ります。（エビデンス有）
■M3とM4タイプがございます。

■はんだ耐熱性に優れ、フローソルダー工程に十分に耐えることができ、広範囲の電子機器部品に使用されます。

■加熱寸法安定性に優れ、高密度パターンの形成が可能。

■可撓性に優れる。

■難燃性に優れる。
