HAL処理における鉛フリーへの移行とは?

HAL処理(Hot Air Solder Leveling)は、プリント配線板の表面処理として広く用いられてきました。この処理は、銅箔回路の酸化防止や、後工程での部品実装性を向上させる役割を担います。近年、環境規制の強化やRoHS指令などの影響により、鉛を含むハンダを用いた従来のHAL処理から、鉛フリーハンダを用いたHAL処理への移行が求められています。これは、電子機器の環境負荷低減と、国際的な規制への適合を目的としています。

各社の製品

絞り込み条件:

​▼チェックした製品のカタログをダウンロード

​一度にダウンロードできるカタログは20件までです。

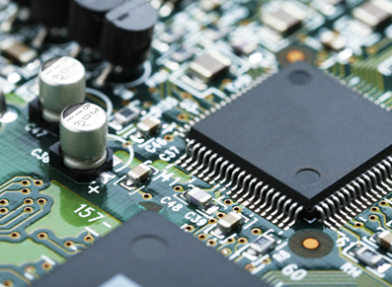

実装プリント基板 製造サービス

実装プリント基板 製造サービス
当社では、実装プリント基板の設計・製造を行っています。 完成検査で不具合の選別をするのではなく、SMTラインで3D外観半田検査、 ICTで電気検査を行い、前行程の補正を重ねる事で、不具合品の早期発見と 製品の品質安定を図っております。 サーバーに依る工程管理を構築し、作業者・使用設備・設定条件等が 個々の製品ごとに管理され、トレーサビリティーの追跡・不具合の 再発防止にも有効活用できます。 【半田ラインナップ】 ■無鉛共晶半田(ニッケル半田)日本スペリア社製 SN100C  ■有鉛共晶半田  ■3Ag半田 ※詳しくは、お気軽にお問い合わせください。

はんだ付け・電子機械部品加工のことならお任せ!カタログ進呈

はんだ付け・電子機械部品加工のことならお任せ!カタログ進呈
プリント基板では片面基板から多層板まで、アナログ回路やデジタル回路など、様々な基板の設計、30年の実績があります。 精密機器や産業用機械などの取扱いが多く、自動車業界・医療業界・OA機器やアミューズメントまで、ご相談心よりお待ちしております。 【対応基板】 ◆リジット基板・部品実装◆フレキシブル基板・部品実装 ◆片面対応、両面対応◆多層基板 ※詳しくはカタログをダウンロード頂くかお気軽にお問い合わせください。

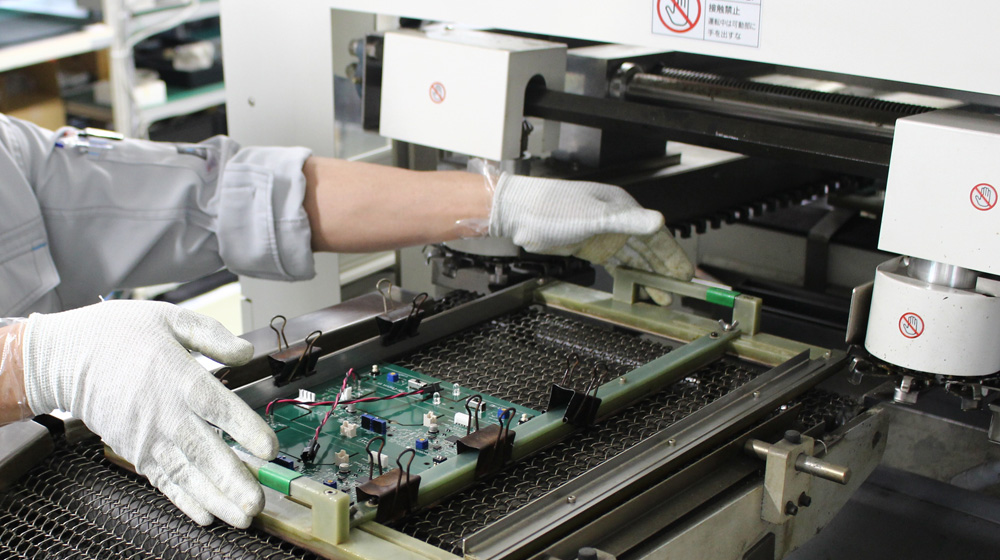

プリント基板Assy 実装サービス

プリント基板Assy 実装サービス
当社では、プリント基板Assyへの実装を取り扱っております。 自動はんだ付け装置(有鉛はんだ、無鉛はんだ)を保有しており、RoHS製品、 非RoHS製品のどちらも対応できます。 また、パートナー企業との連携で表面実装(SMT)にも対応可能で、少量ならば 手はんだ付けによる表面実装も可能です。 【作業内容】 ■自動はんだ付け装置 ■マウント作業 ■手はんだ付け ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

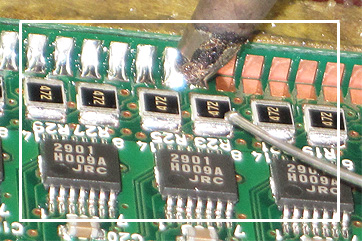

プリント基板 実装サービス

プリント基板 実装サービス
当社は、プリント基板の実装の量産・試作・改造・修理などを行っております。 はんだ付け作業で約40年以上の実績があり、耐熱・部品配置及びSMT部品の 取り替え等、様々な理由で、手はんだ付けは欠かせない作業となっております。 手はんだ付けで、お困りの企業様からのお問い合わせも多くなっております。 また、SMT部品は0.4mmピッチのQFP・SOPの手はんだ付け実績があり、 更に角チップは、0603の手はんだ付けの実績があります。 ご要望の際はお気軽にお問い合わせください。 【はんだ付け方法】 ■Lサイズ対応のはんだ槽 ■タクロボによる局所はんだ ■狭ピッチに対応可能な手はんだ付け ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

純亜鉛めっき『はんだ用シルバートップ』

純亜鉛めっき『はんだ用シルバートップ』
当社で取り扱う、純亜鉛めっき『はんだ用シルバートップ』をご紹介します。 無鉛はんだ、非活性フラックスにも対応する良好なはんだ濡れ性、 耐ホイスカー性、高表面導通性に伴う高シールド性など、 電子部品として要求される諸特性を全て兼ね備えています。 ご要望の際はお気軽にお問い合わせください。 【仕様】 ■機能:エコタイプ/導電性/半田性 ■Zn目付け量:3~20g/m2 ■板厚範囲:0.15~1.2mm ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

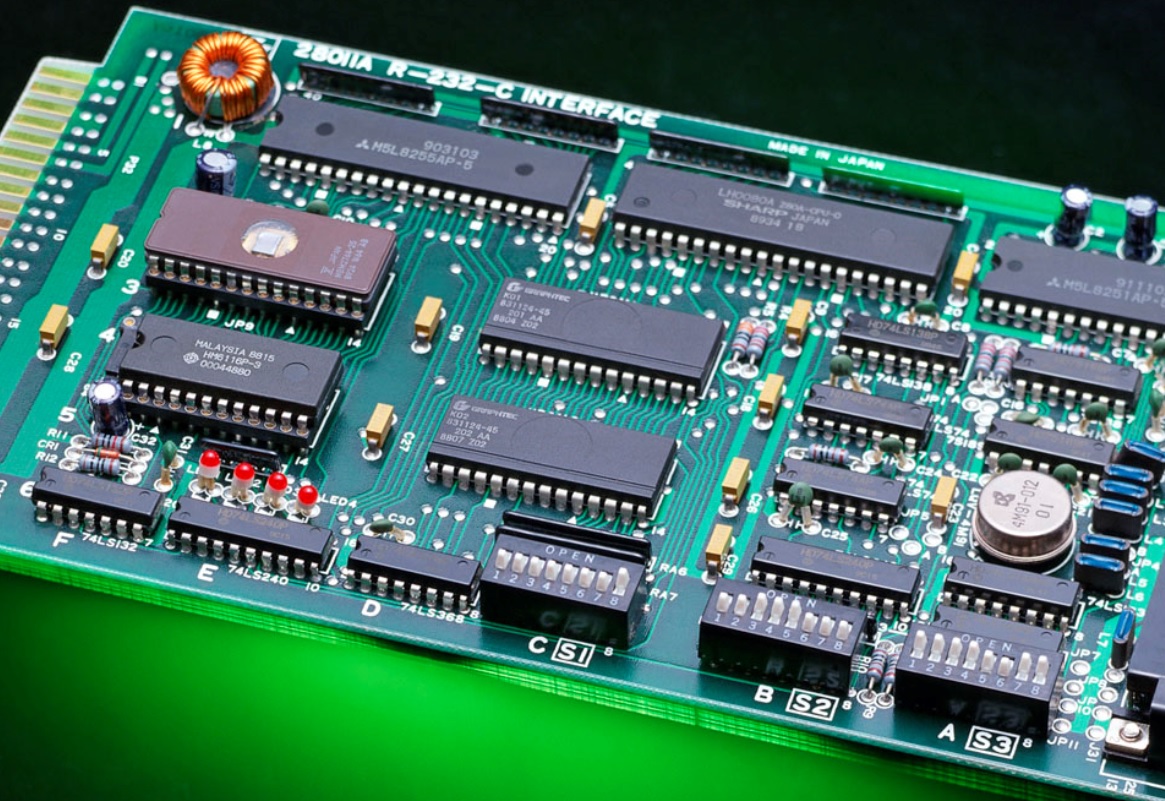

プリント基板実装サービス
