めっき厚みの均一化とは？課題と対策・製品を解説

太陽インキ製造は、プリント配線板(PWB)に欠かせないSRで
高いシェアを誇る化学メーカーです。

このカタログでは、リジッド基板用・パッケージ(PKG)基板用等
様々なPWB用部材を掲載しています。

【掲載品目】
■PWB用部材

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

メッキ厚みは、ご相談に応じます。
広幅のフィルムに薄く均一にメッキ加工を致します。
試作からご相談承ります。

渡辺商行のシリコーンゴムシートは用途によって様々な基材に一体成形が可能です。
【特徴】
■ガラスエポキシ材などの基板上にシリコーンゴムを一体成形することができます。
主にリードフレーム、コネクター製造のメッキマスクとして使用されております。
■レーザー加工もできます。
■ 基板はガラスエポキシ基板以外にも対応可能です。
・ベークライト基板
・PETフィルム
・両面テープ
・樹脂
・金属
　等も対応可能です。

※詳しくはお問い合わせいただくか、カタログをダウンロードしてご覧ください。

光反応メタロイドとは、めっき触媒プライマー「メタロイド」塗膜に
パターンでUV照射するだけで、パターン通りに触媒を失活させ、
無電解銅めっきで配線パターンを形成する実用開発中の
グリーンナノテクノロジー材料です。

低誘電樹脂やガラスに粗化なしで平滑面に無電解銅めっきができます。

【特長】
■簡単なプロセス
■低誘電材料に密着
■透明・絶縁性
■5G対応プロセス
■脱レジスト量産工法

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

株式会社スイコーは、多品種・小ロット・短納期に対応するべくメッキ
設備も導入した一貫生産ラインでお客様のニーズにお応えするため、
確かな商品をお届けしております。

プリント基板や、部品実装、部品調達、樹脂金型製造、完成品までの
一貫ラインを自社内に設備しております。
どの工程からでもお客様のお手伝いを致しますので、お気軽に
ご相談下さい。

【事業内容】
■プリント基板製造（片面・両面・多層・フレキ）（試作量産）
■電子部品販売
■プリント基板アッセンブリー
■マウント
■配線加工
■組立て
■ハーネス加工
■成型品
■FRP樹脂系成型品
■金型成型品
■LED表示機製造/販売
■建築資材販売
■各種ディスプレイ製造/販売
■電子機器販売
■その他プリント基板に関する業務一式

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

「導電性フィルム(Cu蒸着)」は、様々な基材(PET、PIなど)に
導電性を付与します。

基材への黒化処理により導電性＋低反射化を実現。
銅箔代替、めっきシード層として使用可能。

ご用命の際は、当社へお気軽にお問い合わせください。

【特長】
■様々な基材(PET、PIなど)に導電性付与
■銅箔代替、めっきシード層としても使用可能
■基材への黒化処理により導電性＋低反射化を実現

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社では、プリント配線基盤にスルホール硫酸銅メッキを施す装置
『硫酸銅メッキ装置』などの設計から製作、設置までワンストップで
ご提供しています。

お打ち合わせにより、処理工程や処理量・ワークサイズ等のスペックを
決定するのでお客様のニーズにお応えできます。

また、自動ローディング・アンローディング機を合わせて、指定時間内の
無人化も可能です。

【特長】
■手動ラインはもちろん、自動ラインも製作可能
■メッキ膜圧に有利なプッシャー方式も対応　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

当社で行っている「低腐食めっき」処理についてご紹介いたします。

置換反応を軽減した置換還元めっきとNiとAuの間にPdめっきを施すことで
腐食を軽減するNiPdAuめっきに対応。

電子機器の高機能化、多機能化に伴う小型・軽量・薄型化によりL/Sが狭い
製品が増えてきています。当社では、めっき前工程として製品に合わせた
前処理の改善を提案、対応させていただきます。

【処理工程】
■Step1.前処理・マスキング　銅表面の洗浄整面
■Step2.めっき処理　無電解・電解・部分めっき
■Step3.水洗乾燥　最終純粋洗浄

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

『COP-CF』は、高周波特性に優れたCOPを使用しためっきシード層
コーティング材料です。

高周波透明基板などの用途に適しており、
専用めっきシード層の採用により、高い接着力を発揮します。

【接着力】
■ピール強度：6N/cm以上
■備考：10mm巾・25mm/min・90度剥離

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

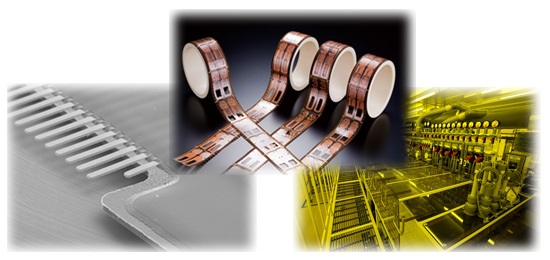

プリント基板 「TABフレキ基板」は、R to R ラインにより多彩なFPCを試作から量産までサポート。また、回路の設計段階からシミュレーションを行い、高性能高品質な製品を提供します。製品は全て自動外観検査、電気検査にて品質保証。各工程での品質確認、測量/測長に対応する多彩な解析設備を保有。RoHS対応及び難燃性材料でのFPCを提供します。

【特長】
■R to RによるFPCの量産が実現
■Ni（ニッケル）/Au（金）電解めっき設備を保有し、ニーズに合った品質を実現
■接続用接点にインナーリードの構造形成実現

※詳細は資料請求して頂くか、ダウンロードからPDFデータをご覧下さい。

当社では、プリント配線基板のめっき加工を承っております。

より小さく、より薄く、より軽く、そして何よりも高い精度を求められる
多様なニーズに的確に応え、業界トップレベルの技術を培ってまいりました。

”技術と創意で躍進しよう”をモットーに、さらに高精度で信頼性のある
サービスをご提供いたします。

【保有技術】
■高アスペクトスルーホール対応パルス電気銅めっき（パルスめっき）
　・小径穴のめっき厚確保のために表面のめっき厚を厚くしなくて済むため、
　　ファインパターンに適している
　・DCめっきと比較し表面のバラつきを抑えることができる
　・LVH品の付き回りが改善される

※詳しくは、お気軽にお問い合わせください。

白金金属に属するパラジウム金属（Pd）は融点1555℃、密度12.16g/cm3、ビッカース硬度HV250～300、面心立方構造の貴金属であり、大気中においては変色せず、耐薬品性に優れた貴金属です。
純パラジウムめっきは、白金族特有の高貴な色調を保ち、大気中では不錆、不変色、化学的安定度が高く酸及びアルカリに侵されません。

【フープ塗装とは】
線状又は帯状のワークの表面に均一な絶縁塗装皮膜を連続的に形成することができる電着塗装方法。リールtoリールとも呼ばれます。

写真上から銅素材、錫めっき品、絶縁電着塗装品です。
インライン上にレーザー照射により塗膜を一部分剥離することでマスキングの手間も抑えることができます。
素材：銅素材に錫めっき品　膜厚：20～30μm

電着塗装された絶縁皮膜は、焼付の前の状態では非常に傷つきやすく、ガイドローラーと接触させると容易にはがれたり接触痕が形成されてしまいます。その為、従来型のフープ式の電着塗装装置は用いることができませんでした。
しかし二葉産業では、線状又は帯状のワークをほかの物体と接触させない状態を維持したまま、ワークの表面への絶縁皮膜の電着塗装と焼付を連続的に行う設備を開発し、特許を取得しました。

弊社は、従来の防錆目的の塗装に限らず、電池やモーターといった電気製品への絶縁目的の電着塗装や、フープ絶縁塗装設備の開発などを行う国内オンリーワン企業です。

見積り依頼・試作依頼・面談希望・お問合せ
ご連絡、お待ちしております！
二葉特殊電着（株）

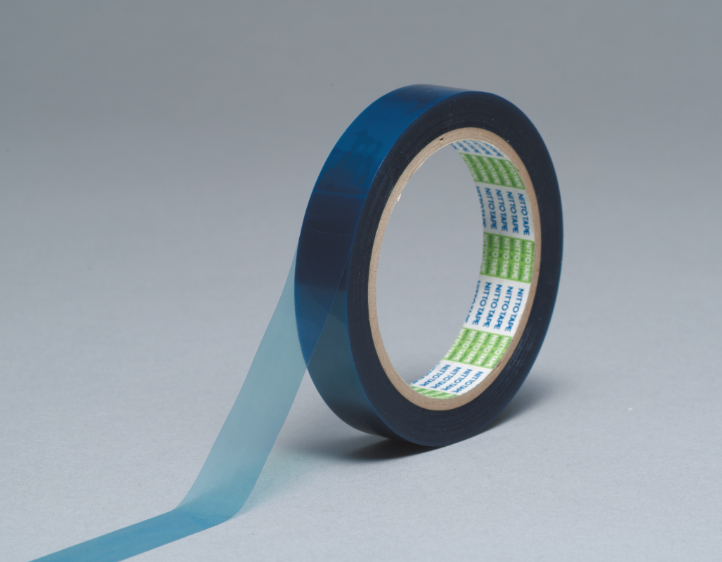

MacuTape は、シリコン系接着剤を採用しております。
常温圧着が可能であり基板パターンの凹凸に追従し密着が非常に良好です。また、テープ剥離時ののり残りがないので溶剤洗浄などの手間が省けます。コア部分はプラスチック製ですからクリーンな作業環境に最適です。
部分めっき時のマスキング、端子めっき時の液の侵入防止、TAB テープの編集などのほか、部品の保護など多種の用途に使われています。
