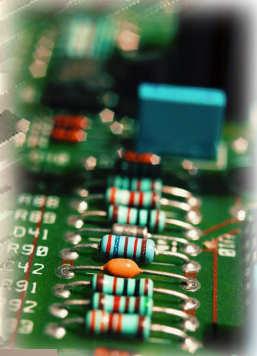

フレキシブル基板の製作 ※実績製品紹介
【製品事例】基板ケース

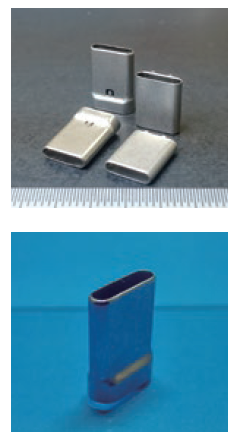

【加工技術例】USB type-C用 プラグケース
プリント基板
薄物プリント配線基板実装搬送用『エース・ボード』
RISHOLITE 紙基材フェノールエポキシ樹脂積層板(薄板)

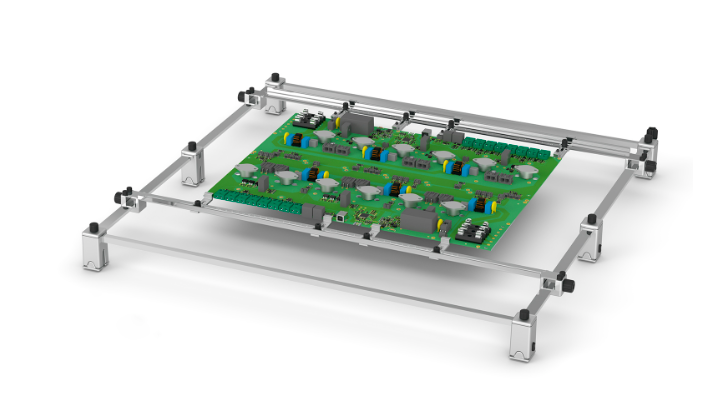

『PHXLS』超大型PCBサポート
プリント基板加工用チップソー

お探しの製品は見つかりませんでした。
1 / 1
Vカットにおける基板の反 りや歪み対策
Vカットにおける基板の反りや歪み対策とは?
Vカットは、プリント配線板を個々のユニットに分割する際に用いられる加工技術です。しかし、このVカット加工は、基板にストレスを与え、反りや歪みを引き起こす可能性があります。本稿では、Vカット基板における 反り・歪みの課題とその対策、そしてそれらを解決に導く商材について解説します。
課題
Vカット時の応力集中による反り
Vカット加工時に基板材料に不均一な応力がかかり、加工後や実装工程で基板が反ってしまう現象です。
熱履歴による材料の収縮・膨張
製造工程や使用環境での温度変化により、基板材料が収縮・膨張し、Vカット部分に歪みが生じます。
積層構造の不均一性
基板の積層構造における材料や厚みのばらつきが、Vカット加工時の応力分布に影響を与え、歪みを誘発します。
実装後の部品搭載による負荷
Vカットされた基板に部品が実装されることで、重量や熱による負荷が増加し、反りや歪みが顕在化します。
対策
Vカット条件の最適化
刃先の種類、深さ、速度、角度などの加工条件を精密に制御し、基板へのストレスを最小限に抑えます。
基板材料の選定と設計
熱膨張係数が小さく、寸法安定性に優れた材料を選定し、Vカット部分の設計を工夫することで歪みを抑制します。
補強構造の導入
Vカット周辺にリブやフレームなどの補強構造を設けることで、基板全体の剛性を高め、反りや歪みを防止します。
治具を用いた固定
製造工程や実装工程において、専用の治具で基板を固定し、加工中や熱履歴による変形を防ぎます。
対策に役立つ製品例
高精度加工用カッター
微細な刃先と精密な制御により、基板へのダメージを最小限に抑え、クリーンなVカットを実現します。
低熱膨張基板材料
温度変化による寸法変化が少なく、Vカット加工後や実装後の歪みを効果的に抑制します。
構造解析ソフトウェア
Vカット加工や実装時の応力分布をシミュレーションし、最適な補強構造や加工条件を設計するのに役立ちます。
カスタム設計治具
基板形状や加工プロセスに合わせて設計された治具が、製造・実装工程での基板の安定性を確保します。
