配線不良の検出とは？課題と対策・製品を解説

IoTデバイス業界では、製品の信頼性を確保するために、基板の正確な電気検査が不可欠です。特に、多様なセンサーや通信モジュールが搭載されるIoTデバイスにおいては、接続不良やショート、オープンといった電気的な問題が、デバイスの動作不良やデータ通信の途絶を引き起こす可能性があります。TY-CHECKER Type E テスターは、高速かつ高精度な検査により、IoTデバイスの品質向上に貢献します。

【活用シーン】
・IoTデバイス製造における基板検査
・センサーモジュール、通信モジュールの接続性検査
・製品開発段階での試作基板の検査

【導入の効果】
・接続不良や電気的欠陥の早期発見
・製品の品質向上と信頼性向上
・検査時間の短縮による生産効率の向上

家電業界では、製品の安全性確保のため、基板の品質管理が重要です。特に、電気的な不具合は、火災や感電事故につながる可能性があるため、高い検査精度が求められます。当社の電気検査装置『TY-CHECKER Type E』テスターは、導通検査、絶縁検査、四端子検査、マイクロショート検出により、基板の電気的特性を詳細に検査し、製品の安全性を向上させます。

【活用シーン】
* 家電製品の製造工程における基板検査
* 製品の品質管理部門での検査
* 開発段階での試作基板の検査

【導入の効果】
* 製品の安全性向上
* 品質問題の早期発見と対策
* 顧客からの信頼獲得

航空宇宙業界では、製品の安全性と信頼性が最重要課題です。過酷な環境下で使用される電子機器の基板においては、微細な欠陥も見逃すことは許されません。導通不良や絶縁不良は、重大な事故につながる可能性があります。TY-CHECKER Type E テスターは、高速かつ高精度な検査により、これらのリスクを低減し、製品の信頼性向上に貢献します。

【活用シーン】
* 航空機、宇宙船、人工衛星などの電子基板検査
* 高信頼性が求められる電子機器の品質管理
* 製造工程における品質保証

【導入の効果】
* 検査時間の短縮
* 不良品の早期発見
* 製品の信頼性向上
* コスト削減

１．電気検査では困難な Open/Shortの『不良位置』を特定できます。
２．光学画像では困難な『凹み』不良を検出できます。
３．表層パターンだけでなく、内層パターンの不良も検出できます。
４．静止画像だけでなく、動態観察も可能です。
５．電気的な差を検出するので、汚れ（絶縁物）の影響を受けにくい。

静電容量方式のタッチパネルの寄生抵抗・容量を測定し、オープン(断線）
/ショート（短絡）を検査します。

※詳しくは、お気軽に下記までお問い合わせください。
Tel. 0942-41-2101
HP: https://www.mecc-jp.com/ee/contact

『NCT-100』は簡単操作でケーブル・ハーネスの検査をサポートし、
最大128ポイントの導通、瞬断検査が可能なケーブルテスターです。

重量は約1000gと小型で、持ち運びに便利。
またPCと連動しているので、配線情報の内容や検査結果の合否判定など、
詳細の確認も可能です。

USBメモリに対応のため、ケーブル情報や検査結果履歴の出力も可能です。

【特長】
■簡単操作
■小型
■履歴管理
■検査結果・詳細表示
■バーコードリーダ対応（オプション）

※詳しくは、お気軽にお問い合わせ下さい。

『FWシリーズ』は、上部のピンボードが垂直に降下するため作業性に優れ、
高精度なコンタクトが可能なプリント基板検査ユニットです。

機構部とピンボード部は簡単に分離できるので、面倒な設計、加工等は
一切不要。

また、ユーザー再度での在庫は必要ありません。必要な時に必要な数を
オーダーしてください。基本的に即日出荷にて対応いたします。

【特長】
■両面コンタクト対応
■RoHS2対応品
■ピンボードのみを交換する事もできる
■面倒な設計、加工等は一切不要
■基本的に即日出荷にて対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

有限会社武田製作所は、LSIテスタ用ボード及び各種電子機器の開発
・製造・販売を行っております。

ケーブルハーネス・チェッカー・機械加工品・樹脂加工品・板金加工品
(塗装を含む)・その他、電子機器試作等も多数実績がございます。

使用環境を充分に考慮し長く使用頂ける安全な冶工具製作を心掛けて
おりますので、ご要望の際はお気軽にお問い合わせください。

【業種】
■LSIテスタ用ボード及び各種電子機器の開発・製造・販売

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

『HYT-4007』は、高密度実装に対応したハイポジション（円筒ビーズ）
仕様のチェック端子です。

ゆったりした実装基板にはローポジション仕様もあり、使い分けが可能。
スプリングが逆三角形なのでいろいろな形状のプローブでも安定した
引っ掛けが得られます。

また、部品が密集している場所でもビーズの背が高いので容易に確認できます。

【特長】
■高密度実装に対応したハイポジション（円筒ビーズ）仕様
■部品に隠れて見えづらいことがない
■ゆったりした実装基板にはローポジション仕様もあり、使い分けが可能
■ビーズ無し、小型ビーズ仕様もご用意
■プレス品になり軟化点が670℃と大幅に上昇

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

検査時の着脱が簡単です。対象のコネクタと基板やFPCを元にひとつずつ製造致します。

当社は、プリント基板検査治具を高品質・低価格・短納期でご提供させて
いただきます。

お客様からの基板データ（ガーバーデータ）をお預かりできれば、
基板検査に必要なピンを設定する設計から製造までを手掛けております。

手動プレス機用検査チェッカー・自動機用検査チェッカーなど規格対応検査
治具から、お客様のカスタマイズされた検査治具使用にも柔軟に対応致します。

【事業案内】
■プリント基板検査治具製造
■ファンクション治具製造
■組立用治具製造
■半導体・液晶製造装置用部品販売
■PSCD検査治具製造

※詳しくは、お気軽にお問い合わせください。

『WFA-300』は、ワイヤーハーネス・多芯ケーブル線等の導通検査機です。

導通検査をはじめ、瞬断検査やダイオード回路検査、
ステップ検査といった検査機能を搭載。

また、接続データはサンプル品から吸い上げるか、PC上で作成します。

【検査機能】
■導通検査：断線・誤配線（配線の入れ違い）・短絡の検査を実施
■瞬断検査：線の切れかかり、端子の抜けかかりなどの不完全な接続の検査を実施
■ダイオード回路検査：ダイオードの極性・断線・短絡の検査を実施
■ステップ検査：10の異なる接続データでの順次検査が可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

当社は、独自の修理技術・ノウハウと、高いスキルを持ったスタッフにより、故障した装置を修理します。

・基板は、解析して故障部位を特定して修理します。
・仕様書がなくても、技術スタッフが基板パターンを読み取り
　修理します。

お見積り無料なのでお気軽にご連絡ください。

詳細は、ウェブサイトをご覧ください。
https://www.johnan.com/repairs/no-specification-circuit-diagram/

また、上記サービス以外にも、多発する故障製品の改善提案等、様々な修理サービスを展開しております。お気軽にご相談下さい。

詳しくは、当社までご連絡下さい。

【お問い合わせ先】
TEL：0120-368-258
メール：repair@johnan.com
お問い合わせフォーム：
https://www.johnan.com/contact/form-repair/#repair-navi-top

各種電子機器で使用されているBtoBコネクタ。
接続するコネクタは壊れやすく、生産工程での検査・評価には向きません。
BtoB接続治具は、ピンタイプや製品コネクタを使用したタイプなどをご用意。
お客様のご要望に合わせて、BtoBコネクタに簡単に接続可能な治具をご提供致します。

導通検査器「ナックマン NMC128」は、高性能、豊富な機能、優れた操作性、低価格が特長の導通検査器です。
検査ポイントは最大128ポイント（連結版256ポイント）でどのような配線でも検査可能、スイッチ付きハーネスなど状態変化を検査するステップ機能搭載、
瞬間断線を検査可能なスキャン型瞬断検査を搭載、片側バラ線用の進化した2種類のサーチ検査を搭載するなど、最新の検査機能を備えています。
また日本語/中国語/英語をメニューで選択でき、回転ノブと階層メニュー方式を採用することで簡単な操作を実現しました。
詳しくはカタログをダウンロードしてください。

『CCシリーズ』は、シャーシ部がプレート毎に分離可能となり、追加加工等が
容易に出来るようになった汎用コンタクト治具です。

機構部とピンボード部は簡単に分離できるので、設計工数を大幅に削減可能。
本体は汎用的なプレスユニット構造のため、ピンボード部のみを
交換することもできます。

また、下ピンボード部が30mmストロークするため治具設計の自由度が増します。

【特長】
■RoHS2対応品
■プレート毎に分離可能なシャーシ部
■追加加工等が容易に出来る
■本体は汎用的なプレスユニット構造
■ピンボード部のみを交換することも可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

日本電針では、主に半導体及びプリント回路基板検査用コンタクトプローブの
製造及び販売を行っております。

「DENSHIN'Sコンタクトプローブ」は、長年にわたる経験と実績、
豊富な技術の蓄積により高信頼性製品を電子機器産業界に供給しており、
オリジナルは3,000種を超え各種在庫を取揃えております。

『ND100シリーズ』は、2.54mmピッチ対応のインサーキットテスタ用プローブです。

【特長】
■2.54mmピッチ対応
■21タイプの先端形状
■徹底した品質管理
■安定した高品質、低価格、短納期を実現
■様々なニーズに対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

日本電針では、主に半導体及びプリント回路基板検査用コンタクトプローブの
製造及び販売を行っております。

「DENSHIN'Sコンタクトプローブ」は、長年にわたる経験と実績、
豊富な技術の蓄積により高信頼性製品を電子機器産業界に供給しており、
オリジナルは3,000種を超え各種在庫を取揃えております。

『ND075シリーズ』は、1.91mmピッチ対応のインサーキットテスタ用プローブです。

【特長】
■1.91mmピッチ対応
■20タイプの先端形状
■徹底した品質管理
■安定した高品質、低価格、短納期を実現
■様々なニーズに対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『新型ケーブルチェッカー』は、マイコンとフォトMOSリレーを内蔵し、
自動で接点のメイク・ブレイクが可能な接点チェッカーです。

手動でスイッチをオン・オフする手間がなく、メイク間隔の選択も可能。
また、4種類のブザー音を搭載し、接点ごとの鳴り分けが可能です。

【特長】
■自動で接点のメイク・ブレイク
■USBタイプACアダプタ採用
■4種類のブザー音内蔵
■小型・軽量化

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

BGA搭載基板にも対応したJTAGボードテストツール
・JTAGによる高密度実装基板の検査
・ハンダブリッジ、オープン故障を瞬時に診断
・基板のレイアウト図で故障箇所を表示
・オンボードフラッシュメモリ、PLD書き込み
・持ち運び可能なUSBコントローラ
・充実した『安心』のユーザーサポート

出荷前のリール状態での不良検査を簡単・安全に行えます。　検査可能項目（断線・短絡・絶縁不良「高圧ショート」）の不良位置を探知します。

『HOT-2608O/2612O』は、小型タイプで様々な方向から使用できる
チェック端子です。

10色のカラーで回路分けが可能。2.54ピッチ又はハーフピッチなので
使用場所を選びません。

また、ハイポジションタイプもありプローブの引っ掛けが容易に出来ます。

【特長】
■オシロプローブ用
■RoHS2対応品
■小型タイプで様々な方向から使用可能
■2.54ピッチ又はハーフピッチなので使用場所を選ばない
■10色のカラーで回路分けが可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『ケーブルテスター』は、ケーブルの性能に対する各種項目を自動的に
試験し、合否判定を行います。

導通・断線・誤配線・瞬断・絶縁抵抗・絶縁耐圧試験が可能。
配線メモリー機能で、全てのピン間の組み合わせを検査します。

また、全ピン間の絶縁抵抗・絶縁耐圧試験を芯数に応じて最短時間で
試験できます。

【特長】
■ケーブルの性能に対する各種項目を自動的に試験し、合否判定を行う
■導通・断線・誤配線・瞬断・絶縁抵抗・絶縁耐圧試験が可能
■配線メモリー機能で全てのピン間の組み合わせを検査
■全ピン間の絶縁抵抗・絶縁耐圧試験を芯数に応じて最短時間で試験

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

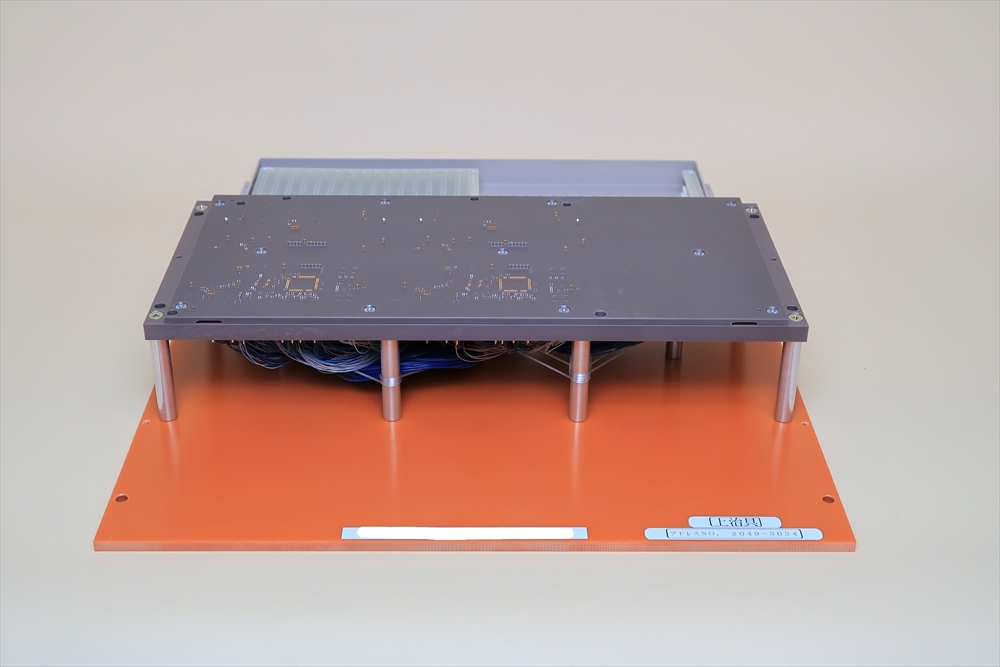

アイ・エム・アイが行っている『ベアボード治具製造』についてご紹介です。

一般的なプローブを用いたベアボード治具から狭ピッチの場合は当社独自の
シンプルな端子を用いることにより低コスト化を図れるPSCD治具の2種類の
ラインアップがあります。

長年、穴あけ、ピン立て、配線作業を一貫して自社で行ってきました。
その経験を元に短納期、低価格でプリント基板検査治具を基板メーカー様に
提供いたします。

【特長】
■確かな技術で、短納期を実現
■社内一貫体制だから、低コストでご提供
■豊富な経験と実績で、お客様の問題解決

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ピンタイプと面接触タイプの２種類をご用意しています。お客様が検査対象とするフレキシブル基板の図面を元にひとつずつ製造しておりますので、フレキ挿入口の調整は必要なく、すばやくフレキシブル基板に接続できるのが特徴です。

豊富な種類のサイズ、少量販売。特注製作も承ります。
各種電気検査の脱着が容易な電極

※詳しくはPDFをダウンロード、もしくはお問合せください。

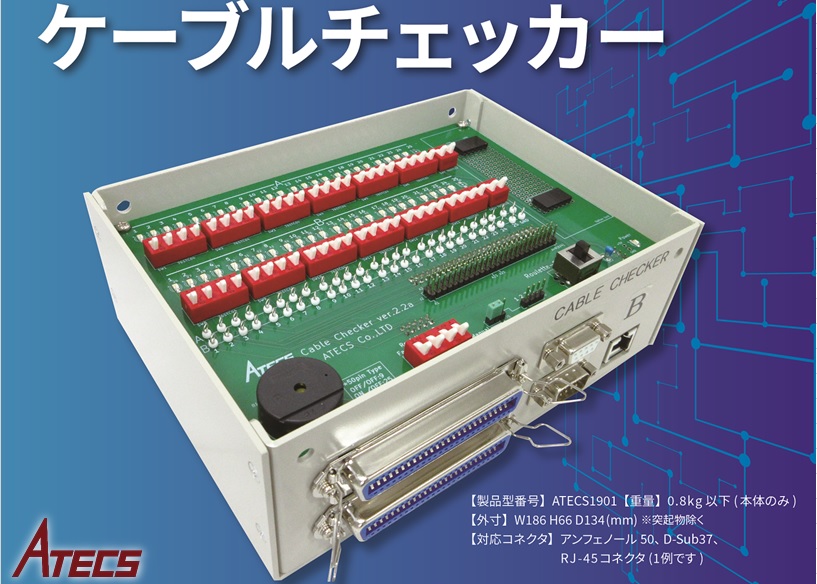

弊社の主力商品となりますケーブルチェッカーは2018年に誕生した初号機より、年々機能追加などのバージョンアップを重ね、様々なお客様のニーズにお応えできる様に変化を続けております。

コネクタの形状は最大50PINまで設置可能、しかもフルオーダー可能です。
更にはオプション基板実装スロットの増設により、通話機能や、DC電源発生器の機能を併せ持ったりと、可能性はまだまだ無限に広がっております。
最新機種に至ってはLCDを搭載し、PCとの接続によるログデータのやり取りや、同一ケーブルの自動チェック等、成長は止まりません！

是非御社が必要としている機能をご相談ください。

最新機種のデモ機貸し出しも実施しておりますので、どうぞお気軽にご連絡ください。

※詳しくはPDF資料(ATECS1801,1901を併せてご参照ください)をご覧いただくか、お気軽にお問い合わせ下さい。

導通チェッカー“KG-80”は、導通試験に特化した単機能テスターなので操作が簡単です。
コード類の断線や配線チェックに便利で、ブザー音が大きく聞き取りやすく、またランプ点灯により、測定結果がわかりやすいです。
暗い所でも便利なLEDライト付きで、未使用時にテストリードを本体に固定することが可能です。
付属品として、テストリードホルダーおよび単4形乾電池(1.5V R03)3本付属(本体内蔵)しております。

◎詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。

『MTP1』は、印加電圧、遮断電流、絶縁抵抗値などの検査条件が
品名の呼び出し時に自動設定できるケーブルマルチテスターです。

主に導通検査（断線、短絡、誤配線）や瞬間断線検査（ルーズコンタクト）、
低抵抗検査などの検査項目に対応可能です。

【特長】
■DC-ACインバータによる高電圧発生の為、商用電源の変動に左右されず
　安定した検査が可能
■記憶した回路データに基づいてグループ毎に高電圧を印加する為、
　検査時間が短い
■導通・瞬断・低抵抗・耐電圧・絶縁抵抗検査機能が一体となった
　オールインワンでありながら省スペースタイプ
■片側コネクタ、相手側オープンのリード端子をサ-チプローブで接触をとる、
　誤配線チェック（片端検査）機能を装備
■機種のポイント数は4タイプで64pから128pへ、192pへ、256pへと
　基板増設で拡張が可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

自動機搭載用測定器　抵抗計1601Bは16通りのコンタクトエラーを記号表示 、測定前、測定後にコンタクトチェック動作機能 、プリンタ出力標準装備 。コンタクトエラーが発生した際、エラー個所がひと目で確認できる表示機能を16通り完備しています。エラー個所はTOLERANCE表示部に表示され、プリント印字データに印字されます。詳しくはお問い合わせ、またはカタログをご覧ください。

FPCやRigid-Flex基板、半導体パッケージ基板の電気検査工程において、生産性を左右する直行率とスループット。
既存の治具方式やフライングプローブ方式では両立困難なこの課題を、ヤマハのフライングフィクスチャー方式が解決しました。
Micro Prober MRシリーズは、標準機であるMR262/MR612を始めとして上下4,000ポイントの治具を搭載したMR262E、自動供給排出を可能にしたMR262-A/MR612-A、コンパクトなMR262C、Roll to Roll対応のMR262-GFR/MR622-GFRと、豊富なラインナップを取り揃えております。
オンラインデモも対応可能ですので一度お問合せください。

今、コンタクトプローブを購入・利用されている企業様で、もし、
　「納期が長くなってきた…」
　「見積りの回答に時間がかかる…」
このようなことに心当たりがあれば、是非当社にご相談ください。

豊富なバリエーション(サイズ、チップの形状）から目的に合ったプローブが容易に選択できます。
全商品の大量一貫生産が実現した廉価のご提供。豊富な種類のサイズ、少量販売。特注製作も承ります。

■特長
・材料試験から耐久試験に至る全72工程に及ぶチェック管理が保証する品質。
・豊富な在庫販売制が提供する即納体制。
・機械加工術、エレクトロニクステスト技術に豊かな経験を持つエンジニアリングスタッフが
　フィクスチュアー製作からエレクトロニクステストにいたるまでさまざまなサービスを提供します。
・特殊仕様のプローブについても短納期廉価にてお受けしますので数量の多少に関わらずに是非ご用命ください。

■プリント基板検査、各種電気検査治具etc…
各種、用途に応じます。
お気軽にお問い合わせ下さい。

※この画面から、詳しい資料がダウンロードできます。

大手化学薬品工場からの基板修理依頼に対応した事例をご紹介します！

【依頼時の状況】
工場の基板が不動の為ラインが停止

【お問い合わせ内容】
お客様にて不具合の発生している箇所を特定されており、基板修理のご依頼がありました

【対応】
故障した基板は予めわかっていたため、基板をお送りいただき社内にて解析
故障診断を施し基板を修理、郵送にて基板をお送りしお客様にて動作を確認


※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社にて、基板検査治具の設計・製作した事例を
ご紹介いたします。

表面に実装済の部品を避けながら裏面の導通検査が可能。

標準品を採用して必要なところを改造し、最小限の部品で
機能持たせるように工夫いたしました。

【加工の際に工夫した点/技術的に難しかった部分】
■加工：プローブを挿入する穴の精度、焼けを防ぐための加工条件を設定
■組立：4層になっていて、それぞれの座標を正確に出さないと齧って
しまいスムーズに動作しない
■設計：標準品を採用して必要なところを改造し、最小限の部品で
　　　　機能持たせるように工夫

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、フレームの大きさ、コネクタの種類、数量、チェックポイントの数や形状・表示に至るまで全てフルオーダメイドで対応可能な
『ケーブルチェッカー』を取り扱っております。

2台SETで使うタイプで、それぞれに接続したコネクタのピン番号と、天面に
配置したチェックポイントの番号がリンクします。

推奨サイズの物でも、最大8種類のコネクタ形状に対応する事が可能です。

【特長】
■ピン番号が見やすい
■どのようなコネクタにも対応可能
■作業効率UP

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

基板の修理・保守延命なら津田製作所！他社で対応不可の製品もお任せ下さい

津田製作所は『基板の修理・保守延命サービス』を承っております。

修理成功率は99%で、単なる"部品交換の修理"だけではなく、さまざまな
技術を駆使してご対応。

また、言われたものの修理だけではなく、お客様にとってメリットがある
ご提案やその後も長く使って戴く為のご提案も致します。
アフターフォローもお任せ下さい。

【特長】
■修理成功率は99%
■"部品交換の修理"だけではなく、さまざまな技術を駆使して対応
■長く使って戴く為のご提案をし、アフターフォローも対応
■技術者の長年の経験に基づいた感覚と豊富な知識を駆使し故障箇所を特定
■基板解析ツールを使用する事で確実な解析を実施

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

FIBによりICおよびLSIの回路修正変更とした配線修正を実施可能です。
具体的には
・配線の切断
・配線の接続
・特性評価用のテストパッドの作製
等でお客様のICおよびLSI開発のお手伝いをさせていただいております。

サービス開始から約30年が経ち常に技術向上させ、正確・迅速・短納期で高歩留まりを実現し、お客様から高評価をいただいています。

また、FIBでは断面観察はもちろんのこと、ダイシング法、リフトアウト法によるTEMサンプル作製も承っており高い実績を誇っています。

セイコーフューチャークリエーションのFIB技術をぜひご活用下さい。

バーンイン・ボードの品質保証には、チェッカーと共にテストヘッドは、 欠かせない治具の一つです。

【特徴】
○接触抵抗　30mΩ以下(配線含まず)
○耐電圧　AC700V RMS(1分間)
○絶縁抵抗　1000MΩ
○定格電流　1A
○使用温度　0～100℃

●詳しくはお問い合せ、またはカタログをご覧ください。

『NP(ニードルプローブ)』は、基板(プリント・半導体パッケージ)の導通検査治具に使用されているプローブです。確かな加工技術に裏付けられた豊富な先端形状をご用意。また、はがれにくいメッキ処理を施しております。

【特長】
■こだわりの微細加工
■シャープエッジ
■独自性を追求した段付きコーティング(オプション)

※詳細は資料請求して頂くか、ダウンロードからPDFデータをご覧下さい。

MITOUJTAG(みとうジェイタグ)は、世界で初めてJTAGバウンダリスキャンをFPGAやCPUのデバッグに効果的に活用できるようにしたツールで、組み込み電子回路をより効率的に開発することができるようにするものです。
昨今の電子回路は高密度化のため、信号を観察することが困難になりましたが、MITOUJTAGを使えばI/O端子の状態をパソコンの画面で見ることができます。
また、FPGAの論理合成やCPUのプログラムをコンパイルすることなくICの端子を自由自在に操作することもでき、回路設計者がデスクトップ上でプリント基板の実装検査を行うことも可能になります。

お客様のパソコンとデバッグ対象のターゲットボードを接続するためのUSB-JTAGケーブル (Pocket JTAG Cable)と、専用のソフトウェア(MITOUJTAG BASIC)をセットにした商品です。

※ソフトウェア単体での販売も行っております。

一言で治具といってもその意味は多種多様に分散していますが、
その定義は一貫して「品質の安定化」に繋がります。

特に【フロー半田】工程ではプリント基板に部品を手で実装（手挿入）するため、様々な問題が発生します。

治具化による大幅な効率アップ事例をご紹介させて頂きます。


詳しくはお問い合わせ、またはカタログをダウンロードしてください。

相成電装株式会社は、ワイヤーハーネスの製作の他に、検査業務も行っております。製作したハーネス以外にも、持込のハーネスの導通・引張り強度などの検査を行い、その場で処置も致します。ハーネス以外にも、目視による汚れや変形の検査・冶具などを使用した変形の検査等を行っております。その後の梱包、出荷等にも対応致します。詳しくはお問い合わせ下さい。

ハーネスチェッカー「ナックマン NMC60」は、超低価格、高速検査、洗練された機能、簡単な操作が特長の導通検査器です。
検査ポイントは最大60ポイントでどのような配線でも検査可能、スイッチ付きハーネスなど状態変化を検査するステップ機能搭載、
瞬間断線を検査可能なスキャン型瞬断検査を搭載、治具の製作や試作ケーブルに便利なサーチ機能搭載するなど、上位クラス同等の検査機能を備えています。
また全ての検査ポイントにサージ保護機能付きですので、信頼性が更に向上します。
詳しくはカタログをダウンロードしてください。

当資料は、パターン番号方式について掲載しております。

資料内の図で、回路を測定する場合、1パターン(生基板の状態で、電気的に
つながってるパターン)に1ポイントの番号を付けてその番号により
測定する部品の座標データを入力する方式をご紹介。

図で説明しており、参考にしやすい一冊となっております。
是非、ご一読ください。

【掲載内容(抜粋)】
■基盤実装・品質・技術
■パターン番号方式について

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

■特長
●ハンディタイプのコネクタ端子挿入不良検査用具
●携帯性に優れ、使いやすいコンパクト設計
●良品、不良品をLED及びブザーですばやく発見できる信頼性の高い設計
●コネクタの端子に、アタッカーのプランジャーを押し当てるだけの簡単操作
●コネクタの端子形状に合わせてプローブピンの差し替えが自在

■診断項目
●端子抜け
●端子位置ずれ
●端子欠落
■標準品（カートリッジ）
S-302-20、S-303-20、S-305-10、各1本添付しています。
※他の形状およびスプリング圧力については 、スイッチ付プローブの30シリーズをお選びください。

＜仕様＞
◆基板材質：エポキシガラス(FR-4、1.6t、4層板)
◆コネクター：DIN41612規格品
◆信号接断：ショートプラグの挿脱による
◆J1結線仕様：VME-J1バス／パラレル
◆J2結線仕様：32bit拡張／I/Oチャンネル／パラレル
◆J3結線仕様：パラレル
◆基板長：350mm（ガイドレール除く）423.0mm（ガイドレール含む）／
530mm（ガイドレール除く）603.0mm（ガイドレール含む）
（構成についてはお問い合わせ下さい）
※トリプルハイトは受注生産品

＜特長＞
◆全ての信号はGND パターンが配置されていますので、信号間のクロストークは最小限に押さえられています。
◆パラレル結線されているタイプのものは、電源ピンの接続は任意にできますので、各種バスに対応できます。
◆+5V およびGND は全面パターンとして内層に設けられており、電源の安定が図られています。
◆信号ラインのターミネーションを行う場合は、ターミネータ用プラグに挿着すればターミネーションできます。

『NCT-100』は、検査方式を選ぶだけで導通・瞬断検査が行える
小型・低価格の高性能ケーブルテスターです。

合格品のケーブル登録や検査履歴の管理も簡単。
検査本数が多い場合は、設定により連続検査への切替も可能です。

USBメモリやPC、バーコードリーダと組合わせれば、さらに便利です。

★ご購入の方に操作に便利な
バーコードリーダー（1万円相当）をプレゼント中です！

【特長】
■最大128ポイント、64回路の導通検査可能
■ケーブル情報を本体に最大99件登録可能。それ以上はUSBメモリで対応
■USBメモリにケーブル情報、検査結果履歴を保存でき、直接呼出しも可能
■通常検査に加え、瞬断検査も実施可能
■バーコードリーダで簡略登録・データの一発呼び出しが可能（オプション）
■接続に便利な、コネクタ変換ボード付

※バーコードリーダーをご希望の方は【お問い合わせ】よりお問い合わせ下さい。
※操作方法が不安な方は、PDFダウンロードより『取扱説明書』をご覧ください。

『ODC-489』は、スピーカの半導通状態（半断線状態）をチェックする機器です。

ボイスコイル内のワイヤー折れ曲がりやよじれによる半断線状態や、
ターミナル部の半田付け不良やからげ不良を検出します。

始めに、微小電流にて直流抵抗測定、次にパルス信号により負荷動作状態に
おける負荷電流測定、もう一度、微小電流にて直流抵抗測定を行い、良品と
比較し判定。

判定基準は、良品との値差が設定値を超えたとき、不良（半導通・半断線）と
判定します。

【性能】
＜直流抵抗測定＞
■測定範囲：2Ω～200Ω（測定電流＝1mA）
■表示分解能：0.1Ω
■測定時間：0.2S

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社で取り扱う、導通/絶縁検査テスタ『RZ-1207』をご紹介いたします。

豊富なオプション群から必要な機能の追加ができる先進機能を盛り込んだ
フラットケーブル対応のテスタ。ベアボード、フレキ等の回路パターン検査、
ハーネスの検査に好適です。

ご用命の際は、当社までお気軽にお問い合わせください。

【特長】
■高速•高精度
■スキャナカード
■検査ポイント最大16kピン
■4W検査
■μOPEN検査

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

高機能ハーネスチェッカーは、高効率で操作性に優れた最新の導通検査器です。
USBを使うことで約65000件の配線データの保存、検査履歴の自動保存、USBメモリーでダイレクトに検査が可能となります。
また検査ポイントは最大128/256/384ポイント（機種別）で、どのような配線でも検査可能で、導通検査、瞬間断線検査、サーチ検査、抵抗検査機能を搭載しています。
詳しくはカタログをダウンロードしてください。
