信号波形の解析とは？課題と対策・製品を解説

当社では、1液程度の少量サンプルで電気化学測定が行える
くし形の『スクリーンプリント電極』を取り扱っています。

使い切りタイプのため電極の前処理やメンテナンスが不要。
幅広い材質、サイズを取り揃えており、
用途に合った設計・構成の電極を提供可能です。

【特長】
■電極素材はカーボン、金、白金、銀、銀／塩化銀など多数用意
■基板の材料はガラス、アルミナ、プラスチックを使用

★2009年に専門誌「Electroanalysis」に、当製品を使用した
　SARSウイルス遺伝子センサーの開発に関する論文が掲載されました。
　論文の概要を紹介した資料を「PDFダウンロード」からご覧いただけます。

※電気化学測定向け製品をまとめた資料も進呈中。
　お問い合わせもお気軽にどうぞ。

ロジックアナライザ用　DisplayPort解析プローブ

■ DisplayPortのパケット・データ測定可能！！
■ X1, X2, X4 DisplayPort対応
■ Data測定　最大2.7 GT/s対応
■ ロジックアナライザ用ソフトウェア付属
■ ディスプレイポートの状態を表示
■ ディスプレイデータとAUXチャネルを両対応

アニモテックが取り扱うADC-USB3.0搭載の『FPGAボード』を
ご紹介します。

高速でADコンバータからのデータを取得・信号処理を行いUSB3.0で
パソコンに取り込むことが可能。

電圧・電流などを監視する試験装置やアナログデータを信号処理したい
装置等に使用できます。

【特長】
■パソコン側アプリのサンプルプログラムを提供
■カスタマイズも対応可能
■高速でADコンバータからのデータを取得・信号処理を行う
■USB3.0でパソコンに取り込むことができる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

テレダイン・レクロイのQualiPHY-DDR2、DDR2試験パッケージは、最高のDDR2メモリ・インタフェース試験ツールです。400MHz、533MHz、667MHz、800MHz、1066MHzと任意の速度に対応しています。QualiPHY-DDR2は、クロック（JEDECの仕様とインテルの仕様：JEDEC仕様の付録によって規定される電気およびタイミング・テスト）に完全に準拠したテストを行うことができます。テレダイン・レクロイのQualiPHYフレームワークは、シンプルなユーザ・インタフェースを持つので操作が簡単で、かつのカスタマイズや判定条件の変更に柔軟性に対応できます。また、グラフィカルな結線図を示すことにより確実な装置の接続を支持し、各項目でワーストケースの不良測定結果の画面を含む全ての計測結果をレポートにまとめることができます。そのうえ、QualiPHY-DDR2によってされる全ての波形データは、後から再試験ができるように保存することができます。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

『BA-4000』は、NRZおよびPAM4コーディングをサポートし、高度な
FECツールを備え800Gまでのテスト能力を持つ電気BERテスターです。

800GbE/400GbE等のPAM4変調方式を用いた高速伝送規格の対応デバイス
(光トランシーバ・OSA・FPGA等)の試験・評価に好適。

ユーザーインターフェースは、各チャンネルのテスト結果をシンプルかつ
リアルタイムに表示します。

【特長】
■800G/400G/200G/100Gの伝送規格向けテストをフルサポート
　(～56GBd, NRZ/PAM4, ～8チャネル)
■バーストエラー分析に必須のFECシミュレーション機能
■生成信号の高品質なアイパターン
■RFインターフェースに着脱容易なO-SMPMコネクタ採用
■PRBS 7/9/11/13/15/23/31/13Q/31Q, SSPRQをサポート

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ロジックアナライザ用　DDR3解析プローブ

■ 最速DDR3 1867 DIMMモジュールまで測定可能！！
■ 全ての240ピン DDR3 SDRAM DIMM対応
■ インターポーザのため、解析用のスロット不要
■ 全ての信号を測定可能
■ ロジックアナライザ専用ソフトウェア付属
　・タイミング測定
　・プロトコル測定
　・コンプライアンス測定

LDをCW～Pulse駆動し、I-L及びI-Vf特性を計測する装置です

『ST5520』は、最速50msで高速判定ができる絶縁抵抗試験器です。

残留電圧をすばやく放電します。また、コンタクトチェック機能を使うと、
検査前に検査対象にしっかりと接触しているかチェックが行え、接触せず
絶縁抵抗検査を行い、誤った判定をしてしまうことを防止できます。

【特長】
■最速50msですばやく判定
■高速自動放電機能搭載
■接触不良による誤判定防止
■自由な試験電圧値設定（ 1V分解能 25～1000V設定）
■不具合予備軍の市場流出防止

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

小型タイプであらゆる方向から使用可能な
RoHS対応のオシロプローブ用、チェック端子

【特徴】
○2.54ピッチ又はハーフピッチなため
　使用場所を選ばない
○10色のカラーで回路分けが可能
○ハイポジションタイプもあり
　プローブの引っ掛けが容易にきる
○ピン
　材質：リン青銅(C5191)
　処理：金メッキ0.1μ(下地ニッケル2μ)
○台
　材質：PBT(ガラス繊維30％入）
　色：10色
　熱変形温度：1.82Mpa…200℃(耐ハンダ性)
　UL規格：UL94V-0(材料)
　RoHS対応製品

●その他機能や詳細については、お問合わせ下さい。

TG45AX002は、TG45AXテスト信号発生器専用のLVDS出力オプションです。高精細度および高色域化が進む表示パネル向けに、最大12ビットのLVDSを出力します。
ドットクロック周波数により、1相モード（20〜135MHz）、2相モード（40〜270MHz）、4相モード（80〜400MHz）での切替え出力が可能で、またRGB各チャンネルの諧調を8、10、12ビットの切替えも可能です（ドットクロック周波数200MHz以上は8ビット階調）。
TG45AX本体のテスト信号はもちろん自然画信号を出力し、更に信号レベル可変・周波数可変・位相可変などの可変機能に連動して出力が可能です。

『ITS-8001』は、125M～2.7Gbpsのビットレートに対応し、簡単にビット
エラーを測定できるテストツールです。

各種設定や制御をする機能を外付けPC（オプション）とし、本体の機能を
限定することで廉価な構成を実現しました。

主に通信用光モジュール試験や通信用デバイス試験に使用されます。

【特長】
■125M～2.7Gbpsの各ビットレートに対応
■出力振幅が800mVpp

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

フェムト〜ピコアンペアオーダーの電流を測定

■測定範囲は-250pA〜+250pA　ノイズレベルは5fAp-p

■最大8点の電流を同時測定

■専用パソコンによりデータ収集

※詳細はカタログをご覧下さい。

DDR3信号の試験では非常に多様な計測を行わなければならないだけでなく、非常に多数のサイクルに渡る信号を対象にしなければなりません。こうした大量のデータ処理を短時間で行うことができると、捕らえられた測定値のワーストケースの信頼性が高くなります。多くの場合、QualiPHY-DDR3は、他の計測ソリューションが100個の計測を行う間に数千の計測を処理することができます。このことは、時間をかけて何度も繰り返し計測を行うのと同じ信頼性を1回の計測で済んでしまうことを意味し、大きな省力化につながります。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

高速メモリ転送の主流となりつつあるラムバスに焦点をあて、ラムバスの原理から、測定におけるポイントなどをイラストによってわかりやすく解説した入門書シリーズです。（全7冊）

この機会に是非ご覧いただき、ご自身の知識の向上や技術者教育にお役立て下さい。

◆冊子プレゼント◆
今なら入門シリーズ（全7シリーズ）を一冊にまとめた冊子を無料で差し上げています。
ご希望の方は下記のお問合せフォームよりお申込みください。

■受光素子：InGaAs PIN PD

■受光波長範囲：
900[nm] ～ 1650[nm](LPD-1)
950[nm] ～ 1650[nm](LPD-2)

■適合ファイバー径
80[um]以下（LPD-1)
500[um]以下(LPD-2)

■受光NA範囲
最大0.2まで（LPD-1)
最大0.25まで（LPD-2)

■受光感度：
500[mV/mW] @1310[nm](LPD-1)
1000[mV/mW] @1310[nm](LPD-2)

■周波数帯域：
DC ～ 1.5[GHz](LPD-1、LPD-2)

本資料では、オシロスコープ初心者向けにプローブの基礎知識を
図やイラスト付きでわかりやすく紹介しています。

「同軸ケーブルを接続する際の注意点」「プローブ性能で重要なポイント」
「10:1パッシブ・プローブの扱い方」など正しい測定に必要な情報が満載です。

【目次（抜粋）】
◎やってはいけない信号の取り出し方
◎信号を伝えるということ
◎基本の10:1パッシブ・プローブを理解する
◎要注意！1:1／10:1感度切替えプローブ
◎そもそも周波数帯域はどこまで必要か
◎ちょっと待った！その接続
◎アクティブ・プローブは理想に近づいたプローブ
◎最近多くなった差動信号

※本資料は「PDFダウンロード」よりご覧いただけます。

『ITS-8101』は、9.95Gbps～11.3Gbpsのビットレートに対応し、簡単に
ビットエラーを測定できるテストツールです。

主に、高速通信デバイス評価や光モジュール評価のアプリケーションとして
用いられています。

各種設定や制御を行う機能を外付けPC（オプション）とし、本体の機能を
限定することで廉価や構成を実現しました。

【特長】
■9.95Gbps～11.3Gbpsの各ビットレートに対応
■出力振幅 400mVpp AC結合

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

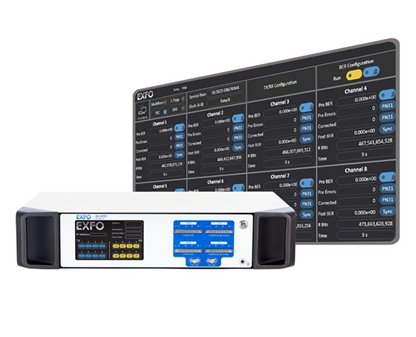

当社で取り扱う『BA-4000 Bit Analyzer』をご紹介いたします。

Baud-Rateは28G–56G、Channel数が4ch/8chでそれぞれ
アップグレードもでき、また変調方式はNRZ/PAM、NRZは
PAM4へアップグレード可能。

オプションにて、FECシミュレータやFECジェネレータも
承っております。

【製品ラインアップ】
■4×28GBd BERT
■8×28GBd BERT
■4×56GBd PAM4 BERT
■8×56GBd PAM4 BERT

※英語版カタログをダウンロードいただけます。
　詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

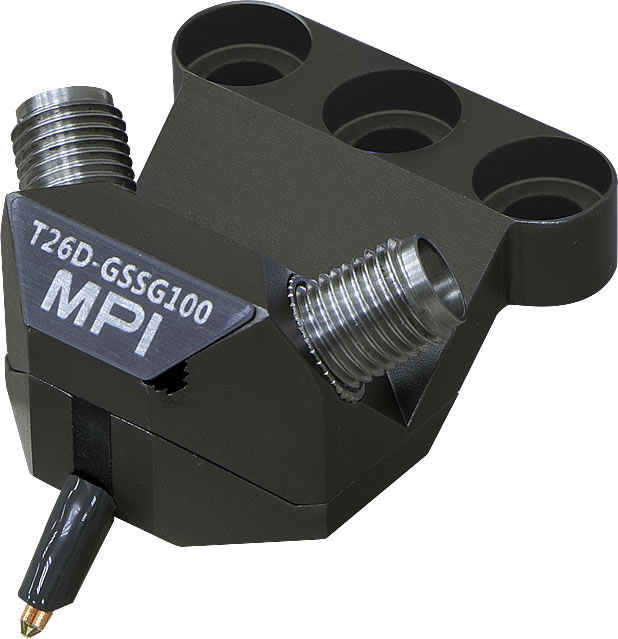

MPI独自のMEMS技術によりプローブ・チップは視認性が非常に高く、誰でも簡単にプロービングが可能に
他社に引けをとらない高精度で堅牢なチップは長寿命で安価な価格設定のため、高い費用対効果が得られます。

日本における代理店:
ベクターセミコン株式会社
東京都荒川区西日暮里2-43-2
TEL 03-5604-1701
FAX 03-5604-1707
