・アナログ部品テスト
・デジタル部品テスト
・バウンダリスキャンテスト
・ピン浮きテスト（FrameScanFx）
・ファンクションテスト
その他、多彩なテスト方法をご提供致します。

導通検査器「ナックマン NMC128」は、高性能、豊富な機能、優れた操作性、低価格が特長の導通検査器です。
検査ポイントは最大128ポイント（連結版256ポイント）でどのような配線でも検査可能、スイッチ付きハーネスなど状態変化を検査するステップ機能搭載、
瞬間断線を検査可能なスキャン型瞬断検査を搭載、片側バラ線用の進化した2種類のサーチ検査を搭載するなど、最新の検査機能を備えています。
また日本語/中国語/英語をメニューで選択でき、回転ノブと階層メニュー方式を採用することで簡単な操作を実現しました。
詳しくはカタログをダウンロードしてください。

バーンイン・ボードの品質保証には、チェッカーと共にテストヘッドは、 欠かせない治具の一つです。

【特徴】
○接触抵抗　30mΩ以下(配線含まず)
○耐電圧　AC700V RMS(1分間)
○絶縁抵抗　1000MΩ
○定格電流　1A
○使用温度　0～100℃

●詳しくはお問い合せ、またはカタログをご覧ください。

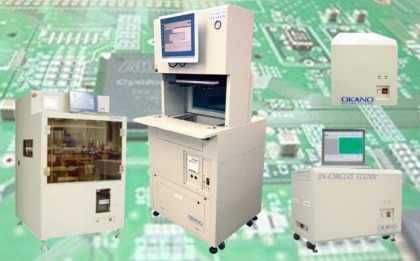

『ZPC-IT9K』は、従来の操作性も残したWindowsプログラムで操作も
簡単なインサーキットテスターです。

ノートPCで操作可能なレイアウトフリーの多彩なモデルで、ZPC-1500/
5000/7000の検査プログラムが使用可能。

フォトトランジスタのONテスト機能を標準装備しており、オプションにより
Wプレス対応やエリアセンサーの取り付けなどが可能です。

【特長】
■ノートPCで操作可能
■レイアウトフリーな多彩なモデル
■従来の操作性も残したWindowsプログラムで操作も簡単
■ZPC-1500/5000/7000の検査プログラムが使用可能
■フォトトランジスタのONテスト機能を標準装備

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

静電容量方式のタッチパネルの寄生抵抗・容量を測定し、オープン(断線）
/ショート（短絡）を検査します。

※詳しくは、お気軽に下記までお問い合わせください。
Tel. 0942-41-2101
HP: https://www.mecc-jp.com/ee/contact

日本電針では、主に半導体及びプリント回路基板検査用コンタクトプローブの
製造及び販売を行っております。

「DENSHIN'Sコンタクトプローブ」は、長年にわたる経験と実績、
豊富な技術の蓄積により高信頼性製品を電子機器産業界に供給しており、
オリジナルは3,000種を超え各種在庫を取揃えております。

『ND100シリーズ』は、2.54mmピッチ対応のインサーキットテスタ用プローブです。

【特長】
■2.54mmピッチ対応
■21タイプの先端形状
■徹底した品質管理
■安定した高品質、低価格、短納期を実現
■様々なニーズに対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

日本スプリングプローブ株式会社では、超微細ピッチ対応ピンブロックを取り扱っております。

当社は、多層フレキシブル各種プリント基板及び、
部品実装基板のテストに欠かすことのできない各種フィクスチュアをはじめ、
自動搬送装置、性能試験機、高低温環境試験機等、プリント基板関連機器に関する
さまざまなニーズにお応えしています。

【ラインアップ】
■プリント基板関連検査機器　 SE-118A（操作パネル無）
■プリント基板関連検査機器　 SE-108A（操作パネル付）
■電子モジュール全自動検査装置
■電子ユニット環境試験装置
■ICT検査プレス装置

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社で取り扱う、導通/絶縁検査テスタ『RZ-1207』をご紹介いたします。

豊富なオプション群から必要な機能の追加ができる先進機能を盛り込んだ
フラットケーブル対応のテスタ。ベアボード、フレキ等の回路パターン検査、
ハーネスの検査に好適です。

ご用命の際は、当社までお気軽にお問い合わせください。

【特長】
■高速•高精度
■スキャナカード
■検査ポイント最大16kピン
■4W検査
■μOPEN検査

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社の事業である『電子機器・基盤リフォーム』についてご紹介します。

制御機器や電子機器の故障原因の多くは、内部の基板のトラブルです。

”ずいぶん前に購入した物だからメーカー保証が切れている。”、”新しく
買い換えると高額で非常に困ってる。”といった困った悩みを解決。

直せるものは修理し、直せないものは同じ機能の基板を作り直します。
技術、実績がある当社だからこそ対応出来ます。

【特長】
■直せるものは、修理
・必要部分のみの修理だから、安く出来る
■直せないものは、同じ機能の基板を作り直す
・必要部分のみの製作だから、安く出来る

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

今、コンタクトプローブを購入・利用されている企業様で、もし、
　「納期が長くなってきた…」
　「見積りの回答に時間がかかる…」
このようなことに心当たりがあれば、是非当社にご相談ください。

豊富なバリエーション(サイズ、チップの形状）から目的に合ったプローブが容易に選択できます。
全商品の大量一貫生産が実現した廉価のご提供。豊富な種類のサイズ、少量販売。特注製作も承ります。

■特長
・材料試験から耐久試験に至る全72工程に及ぶチェック管理が保証する品質。
・豊富な在庫販売制が提供する即納体制。
・機械加工術、エレクトロニクステスト技術に豊かな経験を持つエンジニアリングスタッフが
　フィクスチュアー製作からエレクトロニクステストにいたるまでさまざまなサービスを提供します。
・特殊仕様のプローブについても短納期廉価にてお受けしますので数量の多少に関わらずに是非ご用命ください。

■プリント基板検査、各種電気検査治具etc…
各種、用途に応じます。
お気軽にお問い合わせ下さい。

※この画面から、詳しい資料がダウンロードできます。

BGA搭載基板にも対応したJTAGボードテストツール
・JTAGによる高密度実装基板の検査
・ハンダブリッジ、オープン故障を瞬時に診断
・基板のレイアウト図で故障箇所を表示
・オンボードフラッシュメモリ、PLD書き込み
・持ち運び可能なUSBコントローラ
・充実した『安心』のユーザーサポート

検査工程では、高速で高精度な検査装置を利用し、品質を支えています。

回路基板の高速な検査に対応するインサーキットテスター
「ESI-2002-STB」をはじめ、3D形状復元技術で高品質検査が可能な
3D基板外観検査装置「VT-S730」などをラインアップしています。

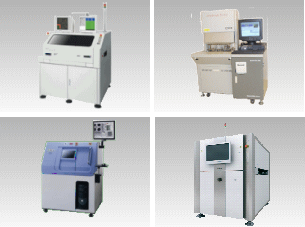

【主要な検査装置】
■基板外観検査装置
■インサーキットテスター
■フィクスチャレステスター
■X線透視装置
■基板外観検査装置
■3Dはんだ印刷検査機
■3D基板外観検査装置

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、インサーキットテスターに接続するピンボード治具の
製造・販売を行っております。

設計・製作からデバックまで社内で一貫製造しており、
帯電防止材料を含め、アクリル以外の材料選定も可能。

主要メーカーのICT用ピンボード治具に対応し、電解逆ピン、
足出ずピンなどの取り付けオプションもご用意しております。

【特長】
■短納期・低価格
■オプション対応可
■精度測定が可能
■カスタム装置用のピンボードの設計・製作可能
■帯電防止材料を含め、アクリル以外の材料選定も可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社は、電子制御において必要であるプリント基板の検査治具をはじめ、
各種検査治具の設計、製作を一貫して行っております。

ハンドプレス型フィクスチャー、エアープレス型フィクスチャー等の
各種検査治具を取り揃えており、お客様のご要望に沿った仕様での
プリント基板検査治具の製作が可能です。

【製品例】
■ハンドプレス式（Jタイプ）
■ハンドプレス式（HSタイプ）
■エアープレス式検査治具

※詳しくはお気軽にお問い合わせください。

協立テストシステムは、実装基板製造工程の検査機器を各種取り揃えております。
各工程毎のベースマシンがございますので、お客様の生産ラインにピッタリ合わせたご提案が可能です。

【掲載製品】
○インサーキットテスタ
○FX-Builder
○ファンクションモジュール
○ファンクションテスタ
○X線自動検査装置

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

有限会社武田製作所は、LSIテスタ用ボード及び各種電子機器の開発
・製造・販売を行っております。

ケーブルハーネス・チェッカー・機械加工品・樹脂加工品・板金加工品
(塗装を含む)・その他、電子機器試作等も多数実績がございます。

使用環境を充分に考慮し長く使用頂ける安全な冶工具製作を心掛けて
おりますので、ご要望の際はお気軽にお問い合わせください。

【業種】
■LSIテスタ用ボード及び各種電子機器の開発・製造・販売

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

東洋電子技研株式会社で取り扱っている『プリント基板検査用治具』を
ご紹介いたします。

接触接点技術、5層ハウジング構成、自社オリジナルプローブピンにより、
安定した電気接続、優れたメンテナンス性、耐久性を実現。

高密度基板検査用治具の「V-500シリーズ」や「V-600シリーズ（セパレート方式）」、
高機能基板検査用治具の「V-4000FB」をラインアップしています。

詳細については、ぜひ関連リンクをご覧ください。

【特長】
＜V-500シリーズ＞
■先端部の振れを抑える構造で、コンタクト位置精度が極めて高精度
■接触接点技術及び、5層ハウジング構成によりプローブピンの
　交換メンテナンスを容易にし、製作時の短納期化も実現

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

FPCやRigid-Flex基板、半導体パッケージ基板の電気検査工程において、生産性を左右する直行率とスループット。
既存の治具方式やフライングプローブ方式では両立困難なこの課題を、ヤマハのフライングフィクスチャー方式が解決しました。
Micro Prober MRシリーズは、標準機であるMR262/MR612を始めとして上下4,000ポイントの治具を搭載したMR262E、自動供給排出を可能にしたMR262-A/MR612-A、コンパクトなMR262C、Roll to Roll対応のMR262-GFR/MR622-GFRと、豊富なラインナップを取り揃えております。
オンラインデモも対応可能ですので一度お問合せください。

ハートエレクトロニクスは1984年に設⽴し、世の中の役に⽴つ⾞を作るため、
⾞載電⼦機器メーカーとともに、安⼼して使用できるIC作りに関わり続けて参りました。

メイン事業をICの設計からICテスターのプログラム、専用ボードの製作に転換した現在も、その姿勢は変わりません。
ユーザーの皆さまや社会へ誠実に奉仕し、安心で快適なIT社会の創成を企業理念として、社員全員が胸に刻んでいます。

これからの社会でAI、ロボット、IOTが設計や製造のプロセスに多用されるとも、
必ず起きる不具合を未然に防ぎ、安⼼してご利用いただけるICの製作に携わることが、私たちの使命と考えています。

【主要事業】
■半導体検査（装置・評価・設計）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ハーネスチェッカー「ナックマン NMC60」は、超低価格、高速検査、洗練された機能、簡単な操作が特長の導通検査器です。
検査ポイントは最大60ポイントでどのような配線でも検査可能、スイッチ付きハーネスなど状態変化を検査するステップ機能搭載、
瞬間断線を検査可能なスキャン型瞬断検査を搭載、治具の製作や試作ケーブルに便利なサーチ機能搭載するなど、上位クラス同等の検査機能を備えています。
また全ての検査ポイントにサージ保護機能付きですので、信頼性が更に向上します。
詳しくはカタログをダウンロードしてください。

日本電針では、主に半導体及びプリント回路基板検査用コンタクトプローブの
製造及び販売を行っております。

「DENSHIN'Sコンタクトプローブ」は、長年にわたる経験と実績、
豊富な技術の蓄積により高信頼性製品を電子機器産業界に供給しており、
オリジナルは3,000種を超え各種在庫を取揃えております。

『ND075シリーズ』は、1.91mmピッチ対応のインサーキットテスタ用プローブです。

【特長】
■1.91mmピッチ対応
■20タイプの先端形状
■徹底した品質管理
■安定した高品質、低価格、短納期を実現
■様々なニーズに対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

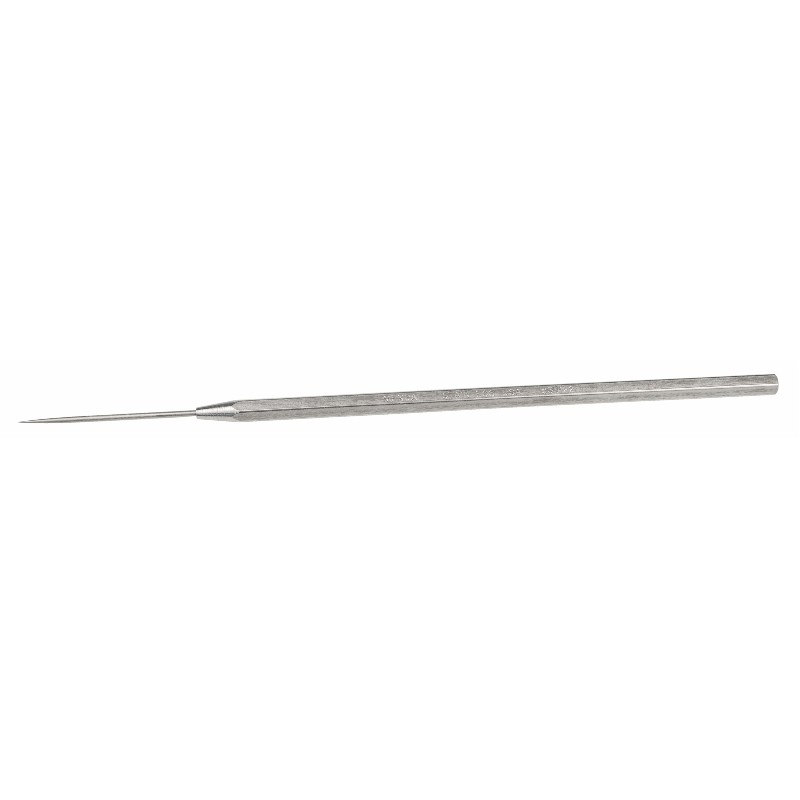

『プローブ(ステンレス、ストレートタイプ、140mm)』は、人間工学に
基づく六角形のハンドルです。

ステンレススチールなので腐食しません。

磁気を帯びているパーツと一緒に使用しても問題はなく、ESD保護作業表面に
置けば、発生する全ての静電気を接地させることができます。

【特長】
■人間工学に基づく六角形のハンドル
■ステンレススチールなので腐食しない
■磁気を帯びているパーツと一緒に使用しても問題なし
■ESD保護作業表面に置けば、発生する全ての静電気を接地可能
■アメリカ製、高品質

※詳しくは関連リンクページをご覧いただくか、お気軽にお問い合わせ下さい。

当社で取り扱う、高速S＆R式電気検査装置『STAR REC M6V SW』を
ご紹介いたします。

省スペース化対応L/UL一体型で、M6シリーズ史上最高クラスの
高速/高精度化を実現。

LULはご要望仕様に合わせたご提案が可能です。
ご用命の際は、当社までお気軽にお問い合わせください。

【特長】
■省スペース化対応L/UL一体型
■高速/高精度対応モデル
■AGVシステム対応

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社では、ワンタッチ操作で生産性向上を実現する
『実装基板チェッカー』を取り扱っております。

信頼のある製品作りの手助けに貢献いたします。

また各メーカー様仕様のオーダーも承っておりますので、
お気軽にご相談ください。

【ラインアップ】
■NUタイプ
■TBタイプ
■TBWEBタイプ/TBWEタイプ
■TBWBTタイプ
■YKTタイプ　など

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。
※受注生産のため「価格表」はございません。

『WFA-300』は、ワイヤーハーネス・多芯ケーブル線等の導通検査機です。

導通検査をはじめ、瞬断検査やダイオード回路検査、
ステップ検査といった検査機能を搭載。

また、接続データはサンプル品から吸い上げるか、PC上で作成します。

【検査機能】
■導通検査：断線・誤配線（配線の入れ違い）・短絡の検査を実施
■瞬断検査：線の切れかかり、端子の抜けかかりなどの不完全な接続の検査を実施
■ダイオード回路検査：ダイオードの極性・断線・短絡の検査を実施
■ステップ検査：10の異なる接続データでの順次検査が可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

『ESI-2020』は、OSにMicrosoft Windows7,10を採用した
高速インサーキットテスターです。

従来の当社ICT「ESI-2002」に比べ、約25%の検査時間の短縮を実現。
通信方式にEthernetを採用し、4端子低抵抗測定機能を標準装備しました。

立ち作業向けタテ型機「ESI-2020ST」やインライン機「ESI-2020STB」など、
ご使用の条件に合わせて4つのモデルから選択可能です。

【特長】
■Windows 7,10にて動作
■超高速検査を実現
■通信方式にEthernetを採用
■4端子低抵抗測定機能を標準装備
■ESI-2002のデーターの共有化と多彩な編集機能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

今や最先端の情報機器から電装製品・家庭電化製品に至るまで、あらゆる電子・電気機器にプリント基板が使われておりますが、それらプリント基板のテストに協立テストシステムの種々テスターが使われております。
今後もプリント基板製作技術の更なる進歩により、必要となるテスターも変化・進歩してまいりますが、私どもは常にご使用になるお客様のニーズに応え、新技術を駆使した新製品の開発、ご提供を続けてまいります。
また、国内はもとより世界を網羅した充実したサポートと、万全な保全アフターサービス体制を展開しております。

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

当カタログは、長年にわたる経験と実績、豊富な技術の蓄積により、コンタクトプローブをはじめとした電子機器産業界の発展に貢献してきた日本電針株式会社の製品カタログです。オリジナルは3000種を超え各種在庫を取り揃えておりますので、豊富な種類からお客様のニーズに適した製品をお選びください。

【掲載内容】
■ND100
■ND075
■ND050
■ワイヤープローブ
■C-0.26　など

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい

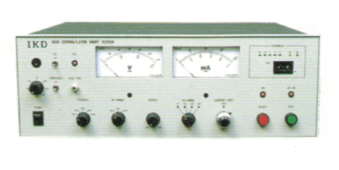

当社で取り扱う、レヤーショート試験機『IKD3031』をご紹介いたします。

各種トランス、チョークトランス、ソレノイド等、商用電源で
使用する電機機器の層間耐電圧試験を行う目的で製作。

負荷電流に対する判定機能に加え、MHz帯に延びたコロナ検出機能を
備えていますので、格段に高い巻線試験の品質評価が可能です。

【特長】
■負荷短絡保護
■120VAの高出力
■コロナ検出機能(パーセント表示)
■タイマー機能装備

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ケイワイ電子工業が取り組んでいる品質保証についてご紹介します。

当社では、不良流失防止をになう作業者を効率よく配置しております。
またご要望により、電気検査にも対応。

最終検査工程では、画像検査装置を駆使し、部品欠落・定数・方向等の
確認を全製品(試作を除く)の検査実施しております。

さらに、電源部のショートテスト及びDC電源部の出力確認(SMT型
DCDCコンバーターの内部ショート等の不具合発見のため)も
ご依頼により実施いたします。

【概要】
＜DIS部品の品質保証　修正・検査＞
■不良流失防止をになう作業者を効率よく配置
■1点も見逃さない検査LINE(出荷検査)
■出荷検査成績書発行
■半田付け認定者による後付け・修正LINE(工程内検査)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社ラボでは、ベアおよび組み立て済みのプリント基板、エンジニアリング、
およびリワークの双方に対して、完全なテストサービスを行っています。

調達したボードを検査し、設計データと完全に一致することを保証すると同時に、
様々な製造上の欠陥を検出するためのスタンドアロンサービスを実施。

単なる測定基準ではなく、実際に結果を含む「使用品質の承認」レポートを
提供可能です。ご要望の際はお気軽に、お問い合わせください。

【ラボテスト項目】
■X線蛍光（表面仕上げ厚）
■イオンクロマトグラフィー（特定イオンの識別による清浄度）
■ミクロセクション分析（銅の厚さと穴の品質）
■ベアボードテスト（オープン、ショート、インピーダンス）
■X線検査（製造アプリケーション用）

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社は、プリント基板検査治具を高品質・低価格・短納期でご提供させて
いただきます。

お客様からの基板データ（ガーバーデータ）をお預かりできれば、
基板検査に必要なピンを設定する設計から製造までを手掛けております。

手動プレス機用検査チェッカー・自動機用検査チェッカーなど規格対応検査
治具から、お客様のカスタマイズされた検査治具使用にも柔軟に対応致します。

【事業案内】
■プリント基板検査治具製造
■ファンクション治具製造
■組立用治具製造
■半導体・液晶製造装置用部品販売
■PSCD検査治具製造

※詳しくは、お気軽にお問い合わせください。

「Agilent Medalist i1000D」は、次世代に対応した業界最小クラスの高性能PCB製造ライン向けインサーキット・テスタです。
さらに、バウンダリ・スキャン・テスト、オンボード・プログラミング、ライブラリ・ベースのデジタル・テスト、パーピン・プログラマブル・デジタル・ドライバ／レシーバなど、真のデジタル・テスト・カバレージを提供します。

【特徴】
○業界最高水準のテストカバレッジを実現可能
○低コスト治具で柔軟なデジタルテスト
○アジレントの最新技術を搭載

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

『FWシリーズ』は、上部のピンボードが垂直に降下するため作業性に優れ、
高精度なコンタクトが可能なプリント基板検査ユニットです。

機構部とピンボード部は簡単に分離できるので、面倒な設計、加工等は
一切不要。

また、ユーザー再度での在庫は必要ありません。必要な時に必要な数を
オーダーしてください。基本的に即日出荷にて対応いたします。

【特長】
■両面コンタクト対応
■RoHS2対応品
■ピンボードのみを交換する事もできる
■面倒な設計、加工等は一切不要
■基本的に即日出荷にて対応

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。
