高周波回路の検査とは？課題と対策・製品を解説

MPI独自のMEMS技術によりプローブ・チップは視認性が非常に高く、誰でも簡単にプロービングが可能に
他社に引けをとらない高精度で堅牢なチップは長寿命で安価な価格設定のため、高い費用対効果が得られます。

日本における代理店:
ベクターセミコン株式会社
東京都荒川区西日暮里2-43-2
TEL 03-5604-1701
FAX 03-5604-1707

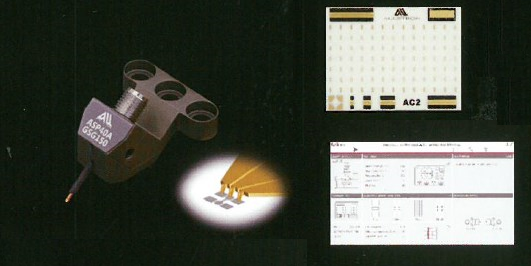

当社は、広い周波数帯域、ピッチ、優れた耐久性、すべてバランスよく備えたRFプローブ・校正基板を低価格で販売しております。独自の先端形状により、コンタクト時少ないスケーティング量で安定したコンタクトが可能となっており、デバイスへのダメージ軽減や高い再現性を図ります。校正アシストソフトウェアは「Allstron TITAN Probeシリーズ」の製品データが既に登録されており、プローブを選択するだけですぐにご使用頂けます。

【製品一覧】
■Allstron RF Probe「TITAN」
■Allstron RF Probe「TITAN-RC」
■RF Calibration Substrates「AC」
■Calibration software「QAlibria」

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい

本資料では、オシロスコープ初心者向けにプローブの基礎知識を
図やイラスト付きでわかりやすく紹介しています。

「同軸ケーブルを接続する際の注意点」「プローブ性能で重要なポイント」
「10:1パッシブ・プローブの扱い方」など正しい測定に必要な情報が満載です。

【目次（抜粋）】
◎やってはいけない信号の取り出し方
◎信号を伝えるということ
◎基本の10:1パッシブ・プローブを理解する
◎要注意！1:1／10:1感度切替えプローブ
◎そもそも周波数帯域はどこまで必要か
◎ちょっと待った！その接続
◎アクティブ・プローブは理想に近づいたプローブ
◎最近多くなった差動信号

※本資料は「PDFダウンロード」よりご覧いただけます。

PFDAはシンクランド製Two-Tone光源とRohde＆Schwarz製ベクトルネットワークアナライザを組み合わせたオリジナリティ溢れるシステムとして開発されました。

シーエスアイグローバルアライアンスの取り扱う『PacketMicro製品』に
ついてご紹介しています。

頑丈な40 GHzプローブ(最大)、組み合わせ自在のプローブステーション、
Dino-Liteマイクロスコープ、フレキシブルRFケーブル、および
USBタイプ-Cのテストフィクスチャを提供。

エンジニアの頭を悩ませる高速伝送路における設計課題を解決します。

【特長】
■安価で頑丈
■SI解析のための高度な伝送路テストツール
■Fortune 100 企業を含む、多数の導入企業と実績
■業界15年以上の経験と実績

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

■受光素子：InGaAs PIN PD

■受光波長範囲：
900[nm] ～ 1650[nm](LPD-1)
950[nm] ～ 1650[nm](LPD-2)

■適合ファイバー径
80[um]以下（LPD-1)
500[um]以下(LPD-2)

■受光NA範囲
最大0.2まで（LPD-1)
最大0.25まで（LPD-2)

■受光感度：
500[mV/mW] @1310[nm](LPD-1)
1000[mV/mW] @1310[nm](LPD-2)

■周波数帯域：
DC ～ 1.5[GHz](LPD-1、LPD-2)

当社で取り扱う『BA-4000 Bit Analyzer』をご紹介いたします。

Baud-Rateは28G–56G、Channel数が4ch/8chでそれぞれ
アップグレードもでき、また変調方式はNRZ/PAM、NRZは
PAM4へアップグレード可能。

オプションにて、FECシミュレータやFECジェネレータも
承っております。

【製品ラインアップ】
■4×28GBd BERT
■8×28GBd BERT
■4×56GBd PAM4 BERT
■8×56GBd PAM4 BERT

※英語版カタログをダウンロードいただけます。
　詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

MPI独自のMEMS技術によりプローブ・チップは視認性が非常に高く、誰でも簡単にプロービングが可能に
他社に引けをとらない高精度で堅牢なチップは長寿命で安価な価格設定のため、高い費用対効果が得られます。

日本における代理店:
ベクターセミコン株式会社
東京都荒川区西日暮里2-43-2
TEL 03-5604-1701
FAX 03-5604-1707

デュアルRFプローブ
（高周波プローブ）

特徴
・完全国内生産
・針先端：GSSG、GSGSG
・周波数：DC-40GHz
・インサションロス：2dB以下
・リターンロス：12dB以上
・ピッチ：75-600μm
・コネクタ：Kコネクタ
・高耐久
・ローコスト
・修理、リフレッシュ可能
・特殊使用承ります。

当社はプローブシステムに用いる様々なRFポジショナーを揃えております。

一例：SP-67A
柔軟なチップを備え、低損失の同軸技術を用いて1.1db未満の挿入損失と、67GHzで14dbを超えるリターンロスを実現。
プロービング表面への確実な接触を保証する独立したバネ式チップを有しており、チップには柔軟性があるため、回路損傷を最小限に抑え、プローブ寿命を延ばします。

また、標準のマイクロ波プローブステーションで用いるべく様々な
アダプタに取り付けることが可能。搭載はカスタマイズできます。

【特長】
■耐久性のあるRFプローブ
■独立したバネ式コンタクト
■豊富なフットプリント
■同軸設計
■13種のアダプタ様式で利用可能　など

※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

『EL-KFシリーズ』は、評価用テスト基板への取付けが簡単な同軸エンドランチコネクタです。

独自のロッドクランプ機構により、機械的に挟み込むだけでテスト基板を固定。
はんだ付けやネジ止め不要で、取り付け時間を短縮できます。

2.92mmタイプで最大40GHzの周波数に対応しており、
多くのアプリケーションに対応可能です。

※『EL-KFシリーズ』の詳細は英語版のPDF資料をご覧ください。
　お問い合わせもお気軽にどうぞ。

高速メモリ転送の主流となりつつあるラムバスに焦点をあて、ラムバスの原理から、測定におけるポイントなどをイラストによってわかりやすく解説した入門書シリーズです。（全7冊）

この機会に是非ご覧いただき、ご自身の知識の向上や技術者教育にお役立て下さい。

◆冊子プレゼント◆
今なら入門シリーズ（全7シリーズ）を一冊にまとめた冊子を無料で差し上げています。
ご希望の方は下記のお問合せフォームよりお申込みください。

MPI独自のMEMS技術によりプローブ・チップは視認性が非常に高く、誰でも簡単にプロービングが可能に
他社に引けをとらない高精度で堅牢なチップは長寿命で安価な価格設定のため、高い費用対効果が得られます。

日本における代理店:
ベクターセミコン株式会社
東京都荒川区西日暮里2-43-2
TEL 03-5604-1701
FAX 03-5604-1707

RFプローブに合わせて使用頂けるDCRF混在プローブ
（電源と高周波の混在プローブ）

特長
・完全国内生産
・DC−40GHz
・GSG, GSSG等のRFにDCを加えたプローブです。
・お客様のPADレイアウトに合わせて製作致します。
・ご指定箇所へキャパシターを実装可能。
・短納期
・ローコスト（イニシャルコスト不要）

『BA-4000』は、NRZおよびPAM4コーディングをサポートし、高度な
FECツールを備え800Gまでのテスト能力を持つ電気BERテスターです。

800GbE/400GbE等のPAM4変調方式を用いた高速伝送規格の対応デバイス
(光トランシーバ・OSA・FPGA等)の試験・評価に好適。

ユーザーインターフェースは、各チャンネルのテスト結果をシンプルかつ
リアルタイムに表示します。

【特長】
■800G/400G/200G/100Gの伝送規格向けテストをフルサポート
　(～56GBd, NRZ/PAM4, ～8チャネル)
■バーストエラー分析に必須のFECシミュレーション機能
■生成信号の高品質なアイパターン
■RFインターフェースに着脱容易なO-SMPMコネクタ採用
■PRBS 7/9/11/13/15/23/31/13Q/31Q, SSPRQをサポート

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
