検査(試験工程)における部品の極性・実装ズレ自動検出とは?
エレクトロニクス製品の製造工程において、部品が正しく取り付けられているか(極性)、指定された位置に正確に配置 されているか(実装ズレ)を自動で判定する技術です。これにより、製品の品質向上と生産効率の改善を目指します。
各社の製品
絞り込み条件:
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。
【電子部品向け】インキを密閉!パッド印刷機
電子部品業界では、微細な部品への正確なマーキングが求められます。インクの粘度管理や異物混入の防止は、歩留まりを左右する重要な課題です。また、作業環境における臭気対策も、作業員の健康と生産性向上のために不可欠です。NEAT-70D/120D型パッド印刷機は、インキポット式を採用し、インキの粘度を一定に保ち、臭気の拡散を抑制することで、これらの課題を解決します。
【活用シーン】
* 電子部品への型番、ロゴ、シリアルナンバーの印刷
* 微細な回路基板へのマーキング
* 作業環境の改善
【導入の効果】
* インキの粘度調整が不要になり、作業効率が向上
* ゴミの混入を防ぎ、安定した印刷品質を実現
* 臭気による作業環境の悪化を抑制
【電子部品向け】卓上型レーザーマーキング機器
【金融機関向け】カードリーダー完成品
【ITセキュリティ向け】株式会社イングスシナノ

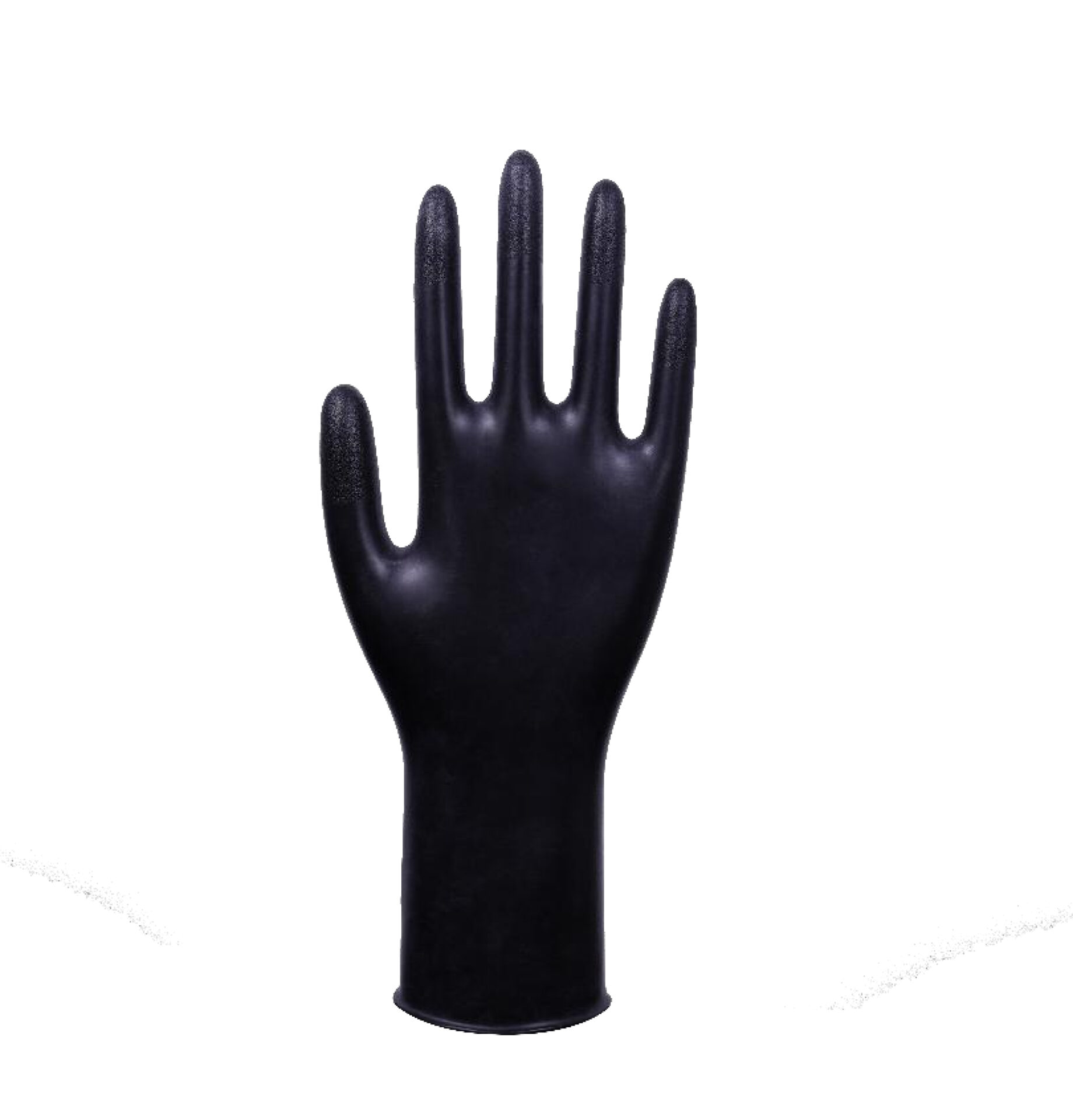

【電子機器向け】使い捨てブチル手袋
電子機器業界では、静電気対策が製品の品質と安全性を確保する上で不可欠です。静電気放電(ESD)は、デリケートな電子部品に損傷を与え、製品の性能低下や故障を引き起こす可能性があります。特に、静電気の影響を受けやすい部品を取り扱う際には、適切な保護が求められます。TRON 7000は、0.2mmの薄さでありながら、ブチルゴム特有の高い化学防護性能を発揮し、作業現場の安全性を高めます。静電気対策が必要な電子機器製造の現場で、作業性と安全性を両立させます。
【活用シーン】
* 電子部品の組み立て
* 精密機器の検査
* クリーンルーム内での作業
【導入の効果】
* 静電気による部品の損傷リスクを低減
* 作業者の安全を確保
* 作業効率の向上
【ロボット制御向け】プリント基板両面印字 CO2レーザマーカー
ロボット制御分野では、基板への正確なマーキングが、製品の品質管理と追跡可能性を向上させる上で重要です。特に、小型化が進む電子機器においては、高精度なマーキングが求められます。不正確なマーキングは、組み立てエラーや製品の誤認識につながる可能性があります。当社のプリント基板両面印字 CO2レーザマーカーは、両面印字に対応し、生産タクトアップに貢献します。
【活用シーン】
・ロボット制御基板の製造
・電子機器の基板へのマーキング
・品質管理と追跡可能性の向上
【導入の効果】
・両面印字による生産効率の向上
・高精度なマーキングによる品質向上
・キーエンス CO2レーザマーカ 「ML-Z」シリーズ搭載による信頼性
【精密機器製造向け】MICROFLEX 94-242
【IoTデバイス向け】極小文字UVレーザマーカー
IoTデバイス業界では、製品の小型化が進み、基板への高密度な部品実装が求められています。それに伴い、基板へのマーキングも、より小さく、視認性の高いものが不可欠です。従来のマーキング方法では、熱による基板へのダメージや、印字の精度に課題がありました。当社のUVレーザマーカーは、熱影響を最小限に抑えつつ、極小文字や2次元コードを高精度に印字できます。これにより、小型IoTデバイスの製造における品質向上と、製品情報の可視化に貢献します。
【活用シーン】
・小型IoTデバイスの基板への型番、シリアル番号、ロゴなどの印字
・高密度実装基板への極小文字、2次元コードの印字
・金、銅、樹脂、セラミックなど、多様な材料への印字
【導入の効果】
・熱ダメージを抑え、基板の信頼性を向上
・極小文字、2次元コードの高精度印字による製品情報の可視化
・多様な材料 への対応による、設計の自由度向上
センテック製 ハーネス・ケーブル配線チェッカー
ゼロワン焦電型赤外線センサ拡張基板『ADRSZPY』
電気機器 設計・製作サービス
LA方式はんだこて『TB-118(100V)』
アナログ抵抗膜タッチパネル『QSTシリーズ』
『QSTシリーズ』は、4線式アナログ抵抗膜タッチパネルシリーズの
ハイスペックモデルです。
指紋が目立ちにくく、ふき取りやすい「防指紋コーティング」を採用。
ドットスペ-サ-が見えにくく押し感が軽い、マイクロドットです。
5.7インチ~15インチのサイズをラインアップしております。
【特長】
■指紋が目立ちにくく、ふき取りやすい「防指紋コーティング」を採用
■目に優しい防眩性と精細さを両立させた「アンチグレアハードコート」を採用
■ニュートンリングが目立たな い、アンチニュートンリング処理
■ドットスペ-サ-が見えにくく押し感が軽い、マイクロドット
■耐湿性に優れる、ポリイミド材質のFPC
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
LED『I&S point Light LED Cluster』
『I&S point Light LED Cluster』は、高い防水性能、耐紫外線性能を持ち、
透過性に優れたネットタイプLEDです。
特殊な接着剤を使用し防水及び防振、防高温抵抗性と耐久性を有しています。
発光色は単色とフルカラーをご用意し、単色は白、電球色、赤、青、緑、
黄色の6色。フルカラーは多彩な色の表現が可能となり、グラデーション効果、
アニメーション効果など様々な演出ができます。
【特長】
■ハイライト5050チップ
■高輝度、抵抗減 衰、安定した品質
■屋外環境に強いPCカバー
■防水防振対策
■発光色は単色とフルカラーをご用意
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
【LED照明】LP-400シリーズ選択のための ガイドマップ(1)
高速高感度受光IC
基板実装
当社では、部品調達からのご相談にもお応えする「基板実装」を
行っております。
挿入実装では、ディスクリート部品は手挿入から噴流半田槽にて対応。
また、手挿後の基板は、画像検査機/インサーキットテスターにて
品質検査を実施。
その他、試作・量産組立も行っており、「1個づくり」をコンセプトに
高品質・高効率の生産体制でお客様のニーズに柔軟に対応いたします。
【機械実装 特長】
■面実装部品は高速実装機にて片面リフロー/両面リフローのどちらにも対応
■0603チップ、0.4mmピッチQFP、BGA等、高さ38.1mm部品まで実装対応
■基板サイズは、Mサイズ(330mm×250mm)まで対応
■P/b鉛フリー半田にて対応
■実装後、3D画像検査機にて部品欠品/半田状態をチェック
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
