はんだ槽のメンテナンスとは？課題と対策・製品を解説

『スマートディップL FXL-1』は、高品質・高安定性を実現した自動はんだ付け装置「スマートディップシリーズ」のLサイズ基板対応モデルです。 撹拌機構(弊社特許技術)により波を発生させ、熱交換を促進し、はんだ付けを行います。 これにより静止槽の酸化物の発生が少ない・メンテナンス性が高いといったメリットはそのままに、弱点であったスルーホール上がりの弱さなどを改善しています。 また、はんだ槽には鋳鉄(FC300)を採用し、耐久性の向上を図っています。 発生する波の流速が小さいため、銅食われが発生しにくい工法です。 【特長】 ■高品質・高安定性 ■デジタル制御で多彩な条件設定が可能 ■QRコードによる自動段取り替えを標準搭載 ■日常メンテナンス時間の短縮が可能 ■酸化物の発生量が少ないため、ランニングコストを低減させることが可能 ※詳しくは弊社までお気軽にお問い合わせください。

『スマートディップ リターンバックタイプ FZH-4639』は、弊社の特許技術を採用した自動はんだ付け装置です。 撹拌機構(弊社特許技術)により、均一で再現性のあるはんだ付けが可能です。 発生する波の流速が小さいので、鉛フリーはんだによる銅食われが発生しにくい工法です。 ワークが投入口に戻るため、ワンマンオペレーションが可能です。 作業者はワークが手元に戻るまでに部品挿入など次のワークの準備を行うことができます。 【特長】 ■低流速はんだ付け ■ロングリード対応可能 ■セル生産対応 ■静止槽＋撹拌式はんだ付け工法 ■酸化物の発生量が少ない ※詳しくは弊社までお気軽にお問い合わせください。

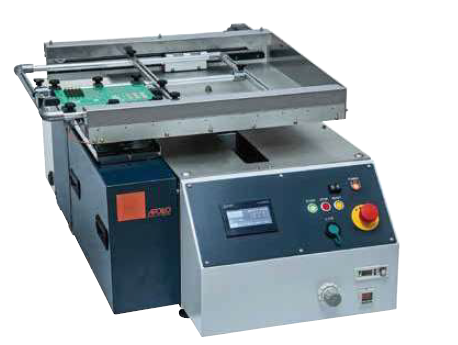

当社で取り扱う、卓上型セレクティブフロー装置『AF 3040DTSL』について ご紹介いたします。 上位機種と同じはんだ槽を使用し、インペラのモーター直結方式により 回転数が安定。コンパクトなはんだ槽により、はんだ量の節約、ドロスの 発生を最小限に抑える構造、簡単なメンテナンスなどによりランニング コストを抑えることができます。 また、卓上タイプのフラクサー「AF 3040DTFL」もご用意しております。 【オプション(一部)】 ■週間タイマー ■在荷センサー(落下検知なし) ■光電式フロー高さ検知 ■光電式フロー高さ検知＋フロー高さ自動制御 ■3灯式シグナルタワー ■安全カバー ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

『スマートディップII FXM-1Z』は、高品質・高安定性を実現した自動はんだ付け装置です。 撹拌機構(弊社特許技術)により波を発生させ、熱交換を促進し、はんだ付けを行います。 これにより静止槽の酸化物の発生が少ない・メンテナンス性が高いといったメリットはそのままに、弱点であったスルーホール上がりの弱さなどを改善しています。 発生する波の流速が小さいため、銅食われが発生しにくい工法です。 【特長】 ■高品質・高安定性 ■デジタル制御で多彩な条件設定が可能 ■QRコードによる自動段取り替えを標準搭載 ■日常メンテナンス時間の短縮が可能 ■酸化物の発生量が少ないため、ランニングコストを低減させることが可能 ※詳しくは弊社までお気軽にお問い合わせください。

『セルソルダーシリーズ』は、秀逸なフローアップ性とメンテナンス性を ローコストで実現した超小型自動ハンダ付装置です。 コンパクト設計なので、オフィスレベルの小規模作業場にも導入可能です。 小型機種でありながら中～大型基板（C250：幅250mm/C350：幅350mm) に対応できます。 また、フロントカバー開放型構造の為メンテナンス作業も簡単に行う事ができます。 耐蝕性に優れた部材を採用しており、鉛フリーの侵食を軽減する鋳鉄を 槽材質に使用している他､基板搬送コンベアにはハンダの付着を防止する 樹脂爪を採用しています。 【特長】 ■超コンパクト ■メンテナンス作業が容易 ■耐蝕性に優れた部材を採用 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

ハンダの鉛フリー化により、シーズヒーターに対する腐食等の耐久性が要求されています。弊社では、その要求に対応するため、段階的に対応をしております。その対応は、シース材質の吟味、シースへのコーティング、シース管の複数化(２重管にして、ただ重ねるだけでなく、より密着させる為に減径加工をしています)、また、これら全てを兼ね備えたシーズヒーターを製作し、３ヶ月で腐食断線していたシーズヒーターが１年以上寿命を延ばしております(当社比)。これらのシーズヒーターは、各方面から絶大な評価を頂いております。

当社の鋳鉄製はんだ槽『SG-142SF』についてご紹介いたします。 太線の大量処理用、プリント基板用に好適。 また、バス寸法は140x200x50深、はんだ使用量は9kgです。 ご用命の際は、当社へお気軽にお問い合わせください。 【仕様】 ■電力：AC100V/1500W ■バス寸法：140x200x50深 ■寸法：230(W)x280(H)x145(D) ■はんだ使用量：9kg ■製品重量：12kg ■温度制御：別置PID温調 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

連取電機製作所社より、「SR-300型」のご案内です。

『フローソルダーメジャー』は、噴流式ハンダ槽で実装基板と同様に 搬送させて噴流圧を測定する装置です。 USBメモリに保存された噴流圧測定データをパソコンでグラフ化。 今までの目視による製造条件管理ではなく、数値による管理が 可能となります。 【特長】 ■デジタル管理 ■測定結果をグラフで表示 ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

半田槽用の各種ヒーターです。　鉛フリーに対応した投げ込み型の窒化処理済シーズヒーターや、槽の外側に貼り付けて使用する高温型プレートヒーター、ストリップヒーター、ファイバーヒーターです。　ハンダ槽用のヒーターは多数手がけており、受注生産で、お客様に合った効率の良いヒーターをご提案いたします。　１本、１枚からでもご用命下さい。
