DIP工程（リード部品実装）におけるはんだ付け不良の自動マーキングとは？
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。

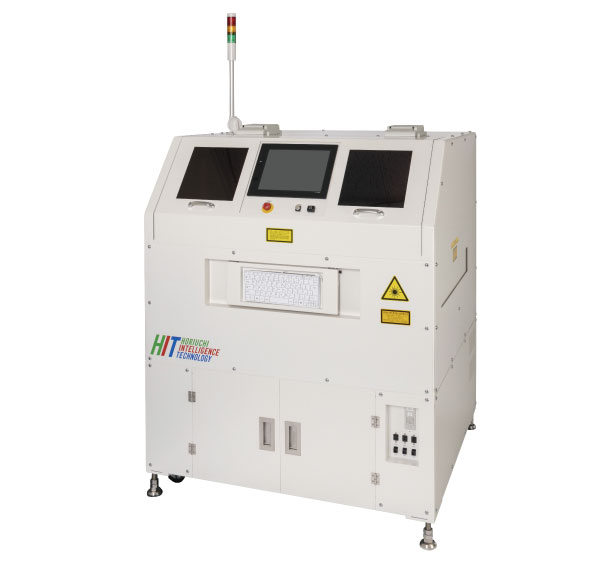

照明器具業界では、製品の品質管理とトレーサビリティの確保が重要です。特に、LED照明などの基板においては、製造過程での識別情報が不可欠です。印字の品質が悪いと、製品の追跡や不良品の特定が困難になり、顧客からの信頼を損なう可能性があります。当社のプリント基板印字用CO2レーザマーカーは、SMT実装ラインに組み込み、ライン停止不要で基板印字が可能です。各種2次元コード・バーコード印字に対応し、基板単位での識別管理を可能にし、トレーサビリティを強化します。
【活用シーン】
・LED照明基板
・照明器具の製造工程
・品質管理とトレーサビリティの向上
【導入の効果】
・ラインタクトを乱さず、生産効率を向上
・基板の識別管理による品質管理の強化
・トレーサビリティの向上による顧客からの信頼獲得
お探しの製品は見つかりませんでした。
1 / 1
DIP工程（リード部品実装）におけるはんだ付け不良の自動マーキング
DIP工程（リード 部品実装）におけるはんだ付け不良の自動マーキングとは？
DIP工程（Dual In-line Package）におけるリード部品のはんだ付け不良を、自動で検出し、不良箇所に印を付ける技術です。これにより、検査工程の効率化と品質向上を目指します。
課題
目視検査の属人化と疲労
熟練作業員による目視検査は、個人のスキルに依存し、検査員の疲労による見落としリスクがあります。
不良箇所の特定と記録の遅延
不良箇所を特定し、記録する作業に時間がかかり、その後の修正や再検査のリードタイムを増加させます。
マーキング作業の非効率性
不良箇所への手動マーキングは、時間がかかり、マーキング自体の精度もばらつく可能性があります。
トレーサビリティの課題
不良発生の原因究明や工程改善に必要な、詳細な不良データ収集が困難な場合があります。
対策
画像認識による自動欠陥検出
高解像度カメラと画像処理アルゴリズムを用いて、はんだ付け不良（ブリッジ、未はんだ、ショートなど）を自動で検出します。
不良箇所への自動マーキングシステム
検出された不良箇所に対し、インクジェットプリンターやレーザーマーカー等で自動的に印を付けます。
不良データの一元管理と分析
検出された不良の種類、位置、発生頻度などのデータを自動で記録・集計し、分析可能な状態にします。
検査工程の自動化と高速化
人手に頼っていた検査・マーキング工程を自動化することで、スループットを向上させ、人的コストを削減します。
対策に役立つ製品例
外観検査装置
高精度な画像認識技術により、はんだ付け不良を自動で検出し、不良箇所を特定します。
自動マーキングシステム
検出された不良箇所に、指定されたマーキングを自動で行い、トレーサビリティを確保します。
検査データ管理ソフトウェア
検査結果をリアルタイムで収集・分析し、不良傾向の把握や工程改善に役立つレポートを作成します。
統合型生産管理システム
検査工程を含む製造プロセス全体を管理し、不良発生時の迅速な対応と品質管理の強化を支援します。
