品質管理・検査における三次元測定・形状測定とは？

医療機器開発・製造業界における品質管理・検査の三次元測定・形状測定は、製品の寸法、形状、位置関係などを高精度に計測し、設計仕様との適合性を検証するプロセスです。これにより、製品の安全性、有効性、信頼性を確保し、規制要件への適合を証明します。

各社の製品

絞り込み条件：

▼チェックした製品のカタログをダウンロード

一度にダウンロードできるカタログは20件までです。

【医療機器向け】平面度の計算原理

株式会社松井製作所

医療機器業界では、製品の安全性を確保するために、部品の正確な製造が求められます。特に、精密な組み立てが必要な医療機器においては、部品の平面度が製品の性能と安全性を左右する重要な要素となります。平面度の計算を理解することは、部品の品質管理において不可欠です。本動画は、平面度の計算方法の概要を解説し、計算の意味をより深く理解できるよう構成されています。【活用シーン】・医療機器部品の製造における品質管理・設計段階での部品の精度評価・製造工程における問題点の早期発見【導入の効果】・部品の品質向上・製品の安全性向上・不良品の削減

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】レーザー振動計測装置

有限会社シスコム（SysCom）

医療機器業界では、診断の精度向上と患者への負担軽減が求められています。微細な振動や変位を正確に捉えることは、早期発見や精密な診断に不可欠です。バイブロマップ1000は、非接触・高感度測定により、これらのニーズに応えます。【活用シーン】・医療機器の性能評価・微小な振動や変位の解析・精密診断におけるデータ取得【導入の効果】・診断精度の向上・非破壊検査による安全性の確保・研究開発の効率化

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】超硬合金製極小径ピンゲージ

三和クリエーション株式会社

医療機器分野では、カテーテル部品や人工透析装置など、微細な部品の加工において高い精度が求められます。特に、ミクロン単位での寸法管理は、製品の安全性と性能を左右する重要な要素です。不正確な測定は、製品不良や患者へのリスクにつながる可能性があります。当社の超硬合金製極小径ピンゲージは、0.01～0.099mmの極小径でありながら、±0.5μmの公差を実現し、医療機器製造における微細加工の精度向上に貢献します。【活用シーン】・カテーテル部品の測定・人工透析装置プランジャーの測定・微細加工部品の検査【導入の効果】・高精度な測定による製品不良率の低減・長期にわたる安定した測定精度の維持・カスタム仕様への対応による開発期間の短縮

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】超硬合金製高精度小径ピンゲージ

三和クリエーション株式会社

医療機器業界の精密加工においては、高い精度が求められます。特に、微細な部品の内径測定は、製品の品質と安全性を確保する上で重要です。不正確な測定は、機器の性能低下や患者へのリスクにつながる可能性があります。当社の超硬合金製高精度小径ピンゲージは、ミクロンオーダーでの正確な内径測定を可能にし、医療機器の品質向上に貢献します。【活用シーン】・医療用器具の製造・精密部品の内径測定・品質管理における検査【導入の効果】・高精度な測定による品質向上・不良品の削減・製品の信頼性向上

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】真円度とは？基本を解説！

株式会社松井製作所

医療機器業界、特にインプラント分野では、製品の精度が患者さんの安全性と品質に直結します。インプラントの設計において、真円度は重要な要素であり、その理解は製品の品質を左右します。真円度の定義や図面での使われ方、注意点を理解することで、インプラントの設計・製造における課題解決に繋がります。【活用シーン】・インプラント設計における真円度の理解・インプラント製造における品質管理【導入の効果】・インプラントの設計品質向上・製造工程における不良率の低減

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】位置度解説動画

株式会社松井製作所

医療機器業界では、製品の安全性を確保するために、部品の正確な寸法と位置精度が非常に重要です。特に、人命に関わる医療機器においては、部品のわずかなずれが機器の誤作動や性能低下を引き起こし、重大な事故につながる可能性があります。この動画では、幾何公差の一種である「位置度」の基本を解説し、医療機器の設計・製造における安全性の向上に貢献します。位置度の定義、使用例、図面上での使われ方、使用上の注意点について理解を深めることで、設計・製造段階での品質管理を強化し、安全性の高い医療機器の開発を支援します。【活用シーン】・医療機器の設計段階での図面作成・製造現場での品質管理・部品の受け入れ検査【導入の効果】・位置度の理解を深め、設計・製造における品質向上・医療機器の安全性の向上・不良品の削減とコスト削減

製品を詳しく見るダウンロードお問い合わせ

【医療向け】3D測定機(3Dスキャナー)によるカスタムメイド支援

経営パワー株式会社

医療業界のカスタムメイド分野では、患者一人ひとりに合わせた精密な製品が求められます。特に、インプラントや義肢などにおいては、ミリ単位以下の精度が重要であり、形状や寸法の正確な測定が不可欠です。従来の測定方法では、時間と手間がかかり、精度の限界がありました。当社の3Dスキャナーは、非接触で高精度な測定を実現し、カスタムメイド製品の品質向上と効率化を支援します。【活用シーン】・インプラントの設計・製造・義肢・装具の製作・医療機器の形状検査【導入の効果】・高精度な寸法管理と形状検査による製品品質の向上・誰でも簡単に高精度な検査が可能・リバースエンジニアリングによる製品開発の効率化

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】0.1mm表示器付きリニアエンコーダー

株式会社マコメ研究所 (MACOME)

医療機器業界では、精密な位置決めと操作が求められます。特に、手術支援ロボットや検査装置など、ミリ単位以下の精度が要求される場面では、正確な位置測定が不可欠です。従来の測定方法では、測定誤差や操作性の問題が生じる可能性があります。当社のリニアエンコーダーパッケージ品は、0.1mm表示器付きで、電源AC100Vがあればすぐに使用できます。非接触での測定により、汚れの影響を受けにくく、正確な位置情報をデジタル表示します。【活用シーン】・手術支援ロボットの位置制御・精密検査装置の位置調整・医療用3Dプリンターの造形精度管理・細胞培養装置の位置制御【導入の効果】・高精度な位置測定による操作性の向上・非接触測定による信頼性の向上・デジタル表示による視認性の向上・作業効率の改善

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】膜厚測定装置 SM-100 series

大塚電子株式会社

医療機器業界では、インプラントや医療用デバイスのコーティングなど、生体適合性材料の膜厚管理が製品の安全性と性能を左右する重要な要素となります。特に、材料の均一な膜厚は、生体組織との親和性や耐久性に大きく影響し、不適切な膜厚は、製品の早期劣化や拒絶反応を引き起こす可能性があります。SM-100 seriesは、持ち運び可能なハンディタイプで、測定したい場所ですぐに膜厚を測定できます。最薄0.1μmまで検量線不要で測定可能で、非破壊で測定できるため、サンプルを傷つける心配もありません。これにより、品質管理の効率化と精度の向上が期待できます。【活用シーン】・インプラント表面のコーティング膜厚測定・医療用デバイスのコーティング膜厚測定・生体適合性材料の研究開発【導入の効果】・測定時間の短縮・測定結果のばらつきを抑制・非破壊測定によるサンプルへの影響を軽減

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】リアルナノ３次元測定機

アイ・ティー・エス・ジャパン株式会社

医療機器業界では、インプラントや生体材料の表面特性が、生体適合性に大きく影響します。表面の粗さや形状が、細胞の付着や組織の成長を左右し、製品の安全性と有効性を決定づけます。不適切な表面処理は、拒絶反応や早期の劣化を引き起こす可能性があります。当社のリアルナノ3次元測定機は、ナノレベルでの精密な表面評価を提供し、医療機器の品質向上に貢献します。【活用シーン】・インプラント表面の粗さ測定・生体材料の表面形状分析・コーティングの均一性評価・細胞培養基材の評価【導入の効果】・生体適合性の向上・製品の信頼性向上・品質管理の効率化・研究開発の加速

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】平行度の基本を解説！

株式会社松井製作所

医療機器業界では、製品の信頼性を確保するために、部品の正確な製造が求められます。特に、精密な動きが要求される医療機器においては、部品の平行度が製品の性能に大きく影響します。平行度の不備は、機器の誤作動や故障につながる可能性があります。この動画では、幾何公差の一種である「平行度」の基本を解説しています。平行度の定義、使用例、図面上での使われ方、使用する際の注意点について解説します。この動画を参考に、医療機器の品質向上にお役立てください。【活用シーン】・医療機器製造における部品の品質管理・設計段階での平行度指示の理解・製造現場での測定方法の習得【導入の効果】・製品の信頼性向上・品質問題の削減・設計・製造部門間の連携強化

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】石英基板

株式会社ブル精密

医療機器分析分野では、正確な測定結果を得るために、高品質な基板が不可欠です。特に、微量なサンプルを扱う場合、基板の材質や加工精度が分析結果に大きく影響します。不適切な基板は、測定誤差や機器の故障を引き起こす可能性があります。当社の石英基板は、高い光学特性と精密な加工技術により、正確な分析をサポートします。【活用シーン】・分析機器の光学部品・微量サンプル分析・高精度測定【導入の効果】・高精度な分析結果の実現・機器の信頼性向上・安定した性能維持

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】ピンゲージセット

三和クリエーション株式会社

医療機器業界では、製品の品質と安全性を確保するために、部品の寸法精度が非常に重要です。特に、精密な組み立てや調整が必要な医療機器においては、寸法のわずかな誤差が製品の性能や安全に影響を与える可能性があります。ピンゲージは、穴径や溝幅などの寸法を正確に測定し、品質管理を行う上で不可欠なツールです。当社のピンゲージセットは、医療機器の製造・検査工程における精度管理をサポートします。【活用シーン】・医療機器部品の穴径測定・精密機器の組み立て工程での寸法確認・品質管理部門での検査【導入の効果】・寸法測定の効率化・品質の安定化・不良品の削減

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】幾何公差直角度基本解説動画

株式会社松井製作所

医療機器業界では、製品の安全性と信頼性を確保するために、部品の正確な寸法と形状が不可欠です。特に、精密な組み立てが求められる医療機器においては、部品の直角度が製品の性能に大きく影響します。直角度の誤差は、機器の誤作動や患者へのリスクにつながる可能性があります。本動画では、幾何公差の一つである「直角度」の基本を解説し、医療機器設計・製造における課題解決をサポートします。【活用シーン】・医療機器の設計段階・製造工程における品質管理・部品の受け入れ検査【導入の効果】・直角度の理解を深め、設計・製造の品質向上・図面解読力の向上・不良品の削減によるコスト削減

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】株式会社オーク製作所

NPO諏訪圏ものづくり推進機構

医療機器業界の精密加工においては、高品質な部品製造が不可欠です。特に、光を利用した精密加工では、光源の安定性と正確な計測が製品の精度を左右します。不適切な光源や計測器は、加工不良や製品の性能低下につながる可能性があります。株式会社オーク製作所の製品は、光と環境の調和を目指し、放電ランプ/光源ユニット、UV計測器、光計測・検査機器を提供することで、医療機器の精密加工における課題解決を支援します。【活用シーン】・医療用レーザー加工・精密部品の検査・光造形【導入の効果】・高品質な部品製造の実現・製品精度の向上・加工効率の改善

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】アルプスゲージ

NPO諏訪圏ものづくり推進機構

医療機器業界における精密加工では、製品の安全性と信頼性を確保するために、高い精度が求められます。特に、インプラントや手術器具など、人体の安全に関わる製品においては、寸法の正確性が重要です。寸法の誤差は、製品の機能不全や患者へのリスクにつながる可能性があります。アルプスゲージは、超硬素材を使用し、高い精度を実現することで、医療機器の品質向上に貢献します。【活用シーン】・インプラント製造・手術器具製造・医療用精密部品製造【導入の効果】・寸法精度の向上・製品の品質向上・患者の安全性の確保

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】ナノ/マイクロインデンター

アイ・ティー・エス・ジャパン株式会社

医療機器業界では、インプラントや人工関節などの生体材料の耐久性や安全性が重要です。材料の微細な特性評価は、製品の品質と患者の安全性を確保するために不可欠です。生体材料は、複雑な構造と多様な特性を持つため、正確な測定が求められます。ナノ/マイクロインデンターは、生体材料のマイクロからナノメカニカル特性を正確に測定し、製品開発と品質管理を支援します。【活用シーン】・インプラント材料の硬度測定・人工関節の摩擦特性評価・生体材料のスクラッチ試験・コーティング材料の密着性評価・組織工学材料の特性評価【導入の効果】・材料の機械的特性を詳細に分析・製品の耐久性と安全性の向上・研究開発の効率化・品質管理の精度向上・製品の信頼性向上

製品を詳しく見るダウンロードお問い合わせ

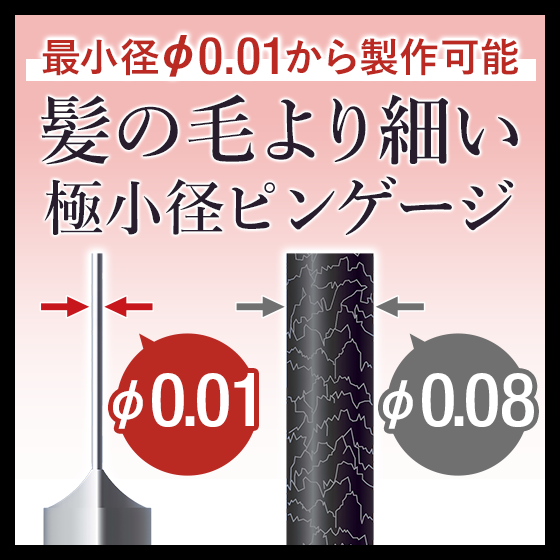

【医療機器向け】φ0.01ミリ極小径ピンゲージ

三和クリエーション株式会社

医療機器業界では、製品の品質と安全性を確保するために、部品の精密な測定が不可欠です。特に、微細な穴や隙間の測定は、機器の性能に直接影響するため、高い精度が求められます。不正確な測定は、製品の誤作動や患者へのリスクにつながる可能性があります。当社のφ0.01ミリ極小径ピンゲージは、高精度な内径測定を実現し、医療機器の品質向上に貢献します。【活用シーン】・医療用器具の穴径測定・精密部品の検査・測定器の校正【導入の効果】・高精度な測定による品質向上・製品の信頼性向上・測定時間の短縮

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】精密金型の製作ならおまかせください

株式会社型システム

医療機器業界における精密部品では、寸法の正確性が製品の品質を左右します。特に、微細な部品や複雑な形状を持つ製品においては、金型の精度が重要となります。金型のわずかな誤差が、測定結果の信頼性を損なう可能性があります。当社では、医療関連、多数個取りの金型製作で培った技術を活かし、1/1000ｍｍレベルの高精度製作技術を強みとして精密部品に最適な金型を提供します。設計から量産まで社内一貫体制で行っているため、あらゆる場面での困りごとに対応が可能です。各部門が全力で問題解決にご協力致します。お気軽にお声かけください。

製品を詳しく見るダウンロードお問い合わせ

【医療向け】株式会社ニシムラ

NPO諏訪圏ものづくり推進機構

医療業界の情報共有においては、正確な情報伝達が不可欠です。画像診断や手術支援など、高精度なレンズ技術が求められます。レンズの品質は、診断の正確性や手術の安全性を左右するため、信頼性の高いレンズが重要です。株式会社ニシムラのレンズは、医療現場での情報共有を支えます。【活用シーン】・内視鏡・顕微鏡・医療用カメラ【導入の効果】・高画質・高精度な画像を提供・診断の正確性向上・手術の安全性向上

製品を詳しく見るダウンロードお問い合わせ

【医療機器向け】卓上型レーザーマーキング機器

サンダーレーザージャパン株式会社

医療機器業界では、製品のトレーサビリティと安全性の確保が不可欠です。個々の機器を正確に識別し、製造から廃棄までの情報を追跡できることは、患者の安全を守り、法規制を遵守するために重要です。レーザーマーキングは、耐久性が高く、摩耗しにくいマーキングを可能にし、医療機器の品質管理と安全性を向上させます。Aurora Liteは、これらのニーズに応えるために開発されました。【活用シーン】・医療機器への型番、シリアル番号、製造日のマーキング・手術器具への識別マークの刻印・インプラントや医療用金属部品への情報マーキング【導入の効果】・高い耐久性によるマーキングの長期的な視認性の確保・微細なマーキングによる製品情報の可視化・トレーサビリティの向上による品質管理の強化

製品を詳しく見るダウンロードお問い合わせ

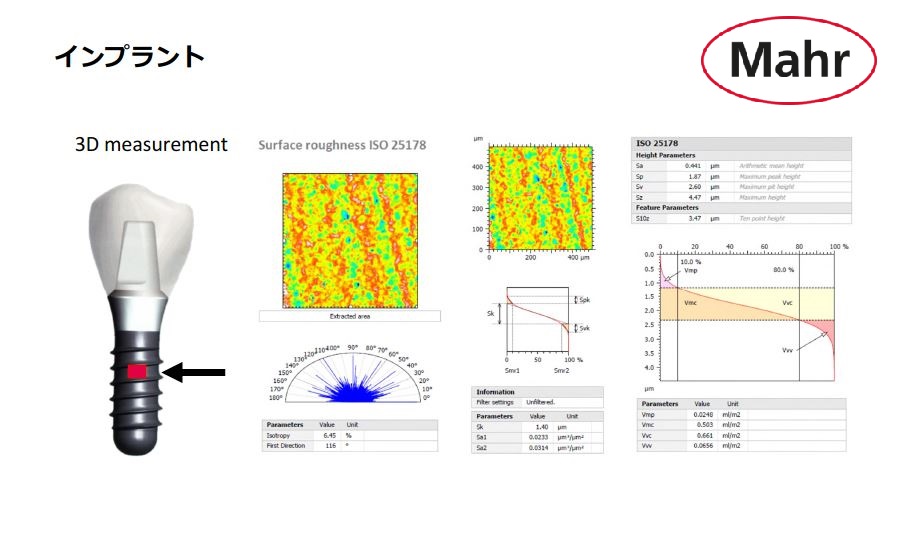

【測定事例：医療用高精密部品編】『MarSurf CP/CL』

マール・ジャパン株式会社

光学式3D表面形状測定機『MarSurf CP/CL』による、医療用高精密部品の測定事例です。 ◆『測定事例集』進呈中！◆ 『測定事例集』PDFに、実際の測定データを掲載しております。ダウンロードの上、ご高覧下さい。＜掲載測定事例＞ ■測定部品例 --- □評価項目例 ■インプラント --- □3D画像　□形状　□表面粗さ(S／3D)＜ISO 25178準拠＞、体積、周波数解析　□寸法、トポグラフィー ■医療用精密ネジ --- □キズ　□寸法　□表面粗さ(S／3D)、断面粗さ(R／2D)＜ISO 4287準拠＞、体積、周波数解析 ■膝ジョイント --- □3D画像、顕微鏡画像 ■ジョイント --- □キズ、周波数解析　□表面粗さ(S／3D)　□断面粗さ(R／2D)＜ISO 4287準拠＞　□真円度＜ISO 12181準拠＞　□平坦度＜ISO 12181準拠＞ ■尿管ステント --- □層厚、トポグラフィー　□キズ（ヒビ、割れ、穴、研磨異常） □表面粗さ(S／3D)　□厚み測定 ■ガラス --- □厚み測定 ☆お客様個別の測定事例について、お気軽にご相談下さい。

製品を詳しく見るダウンロードお問い合わせ

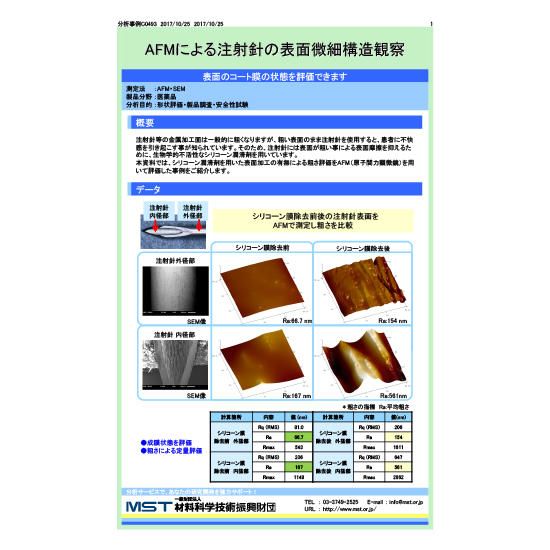

【分析事例】AFMによる注射針の表面微細構造観察

一般財団法人材料科学技術振興財団　MST

注射針等の金属加工面は一般的に粗くなりますが、粗い表面のまま注射針を使用すると、患者に不快感を引き起こす事が知られています。そのため、注射針には表面が粗い事による表面摩擦を抑えるために、生物学的不活性なシリコーン潤滑剤を用いています。本資料では、シリコーン潤滑剤を用いた表面加工の有無による粗さ評価をAFM（原子間力顕微鏡）を用いて評価した事例をご紹介します。

製品を詳しく見るダウンロードお問い合わせ

内視鏡用積分球『CAL4』

トライオプティクス・ジャパン株式会社

『CAL4』は、内視鏡光源テスト用の0.3 mの積分球です。さまざまな内視鏡光源に対応可能な4種類の接続アダプターが付属しており、D35サイズ（50mm x 50mm）のチャート面の全面を均一に照明させることが可能です。【主な特徴】・付属の4種類の接続アダプターでほとんどの内視鏡用光源に接続可能・均一性 > 97% ・高温耐熱コールドライトケーブル ※CAL4にはiQ-LED等の光源は搭載されておりません。

製品を詳しく見るダウンロードお問い合わせ

バイオメディカル｜インプラント向けテスト・測定及び検査製品

マーポス株式会社

インプラント向けのテスト・測定及び検査製品をご紹介します。当社の光学技術は、OPTOの高解像度画像と最適化されたアルゴリズムにより 360°にわたって、ネジの外径、ネジ山の直径とサイズ、プロファイル角度、ねじの長さ、直線性と同心度を検査することが可能。構造上、重大な欠陥または傷を検出するために使用する「コンフォーカル（共焦点）センサー」や、ネジや釘の機能テストも提供する「インプラント品質ゲート」などをご用意しております。【特長】 ■光学技術・多数の同じ部品を品質管理可能にするため、整形外科用ネジの検査に好適・PTOの高解像度画像と最適化されたアルゴリズム ■コンフォーカル（共焦点）センサー・製造上の欠陥だけでなく、構造上、重大な欠陥（プロファイルエラー）　または傷を検出するために使用 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

バイオメディカル｜ディスポーザブル製品検査

マーポス株式会社

バイオメディカル向けディスポーザブル製品のテスト、測定及び検査に適した製品をご紹介します。【紹介製品一例】 ■マーポスAeroel（エアロエル）２軸レーザーセンサー透明または不透明製品の医療用ボトル、バイアル、チューブなどの直径と楕円度を非接触測定 ■クロマティックコンフォーカルセンサーパーツを変更するリスクなしに、様々な種類の表面と材料を、高解像度で反射面を含む距離と厚さの測定を行います。【こんな時に使えます】 ■チューブの寸法チェック ■バッグ、コネクター、フィルター用組み立て部品のリークテスト ■液体及びガスボンベ用小径コネクターの測定 ■洗浄液用ボトル及びシリンジアセンブリ向け等 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

レーザーマーキング

鴻池運輸株式会社

医療機器洗浄センター併設のレーザーマーキング専用スペースで金属・樹脂・セラミック等へ印字を行います。ピンポイントでレーザー照射を行うため高精度な印字が可能となります。 QRコードのような小さな文字でも印字・判別ができ、ラベルのように剥がれるリスクがない点が特徴です。医療機器メーカー様の確実な品質管理をサポートいたします。

製品を詳しく見るダウンロードお問い合わせ

【実績紹介】検査用治具の製作

株式会社原田鉄工所

『検査用治具』の製作実績をご紹介します。当製品は、医療現場で施術者様が使用する際に締込み目安が一目で分かる様にしたい、とお客様からのご要望を頂き、当社で検査治具を考案し製作しました。この治具で位相合わせした製品はネジを締めてもミーリング面があっており、納品後にお客様の受入検査で合格と評価をいただきました。【特長】 ■治具端面に3本の赤色の基準線を刻んである ■組み立てた時の位相のズレを5°以下に収めるため、中心線から　±2.5°の角度をつけた限界線を引いている ※詳しくは外部リンクまたはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

ＳＫ型スーパーネジリブラシ

昭和工業株式会社

超極小ネジリブラシ。小さいこともさながら、その最大の魅力は、ブラシ先端が滑らかな“Ｒ”になっていること。握り部の強度強化の補強加工も行なっています。

製品を詳しく見るダウンロードお問い合わせ

眼内レンズ向け　透過波面収差測定装置

トライオプティクス・ジャパン株式会社

波面を高速かつ正確に測定・解析することにより、単焦点眼内レンズやトーリック眼内レンズをリアルタイムに解析することができます。波面マッピングにより、球面、非球面、トーリックなど複雑な形状のレンズの解析も可能です。詳しくはお問い合わせ、またはカタログをご覧ください。

製品を詳しく見るダウンロードお問い合わせ

【紫外・可視】冷却EM-CCDカメラ『BU-66EM』

ビットラン株式会社

可視光から紫外領域に対応した電子増倍機能冷却CCDカメラです。 ★特徴・2段ペルチェによる冷却が効率よくEMゲインをアップ・速度優先の12bit両読み出しモードと画質優先の16bit片読み出しモードの切替可能・小型・低価格な冷却EM-CCDカメラ・16ビット/12ビット階調を用途に合わせて切り替え可能・2段ペルチェによる強力冷却・USB3.0標準、Matrox Solios/Helios/Radientにも対応・画像記録用インターフェース(BPU-30)により録画,再生可能・MATLABやLabVIEW,VC++,VC#,VBからカメラを制御可能・ExcelやImageJ上で直接撮影するカメラドライバあり ★☆★☆★☆★☆★☆★☆★☆★☆★☆★☆★☆★☆★☆★☆★☆★☆ 評価貸出実施中弊社ではカメラの無償評価貸出を行っています。冷却カメラの性能をお試ししませんか？「実際に試してみたい」という方は、下記URLよりお申込みいただけます。 https://www.bitran.co.jp/ccd/contact/rental/

製品を詳しく見るダウンロードお問い合わせ

Polaris Vega

アドバンストシステムズ株式会社

Polaris Vegaは、Polarisファミリーンのスタンダードモデルです。反射マーカを取り付けた計測物体(rigit body)の 6Dの動きを、高精度・リアルタイムに規則出来ます。計測精度は、RMS0.12mm です。計測範囲は、0.95m～3m です。ユーザによるキャリブレーションの必要がなく、どなたでも手軽に高精度な計測が可能です。また、ユーザ独自のアプリケーションソフトウェアを簡単に開発するための API が付属しております。 Polaris Systemは、世界中で 10,000 台以上出荷しております。

製品を詳しく見るダウンロードお問い合わせ

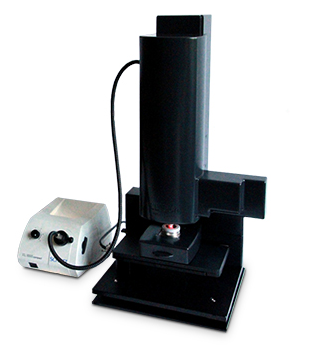

LL Tech社製【FF-OCTシステム Light-CT】

株式会社システムズエンジニアリング

『FF-OCTシステム Light-CT』はマイケルソン干渉計で構成されたFF-OCTで、非接触・非破壊・前処理なしで試料内部の断層画像を撮影できるOCT断層画像撮影システムです。生体組織検査や術中の迅速病理診断に活躍します。また、皮膚学・再生医学・発生学・植物学等の研究で細胞レベルのイメージングが行えます。【特長】 ■ 超高分解能: 縦方向1μm、横方向1.5μm ■ 1cm2を5分以内で全自動スキャン ■ 包埋などの前処理不要 ■ 測定位置は深さを画像確認しながら設定 ※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい。

製品を詳しく見るダウンロードお問い合わせ

最新機器による精度検査体制　医療機器事業

三協精密株式会社

医療関連の精密プラスチックは、人体・生命に関わる、衛生・安全性を最優先させるべき重要パーツです。身体に直接ふれる治療器具から、ヘルスケアにつながるパーツなど、三協精密が手がける製品は多岐にわたります。医師やナースの立場で設計され、患者さんの目線に配慮した、さまざまな要求に万全に応えられるよう、精度やクリーン度を高め、また最新機器による精度検査体制を整えてご要望にお応えしています。詳しくはカタログをダウンロード、もしくはお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

お探しの製品は見つかりませんでした。

1 / 1

品質管理・検査における三次元測定・形状測定

品質管理・検査における三次元測定・形状測定とは？

課題

複雑形状部品の精度検証

微細な凹凸や自由曲面を持つ医療機器部品の形状を、従来の二次元測定では正確に捉えきれない。

検査工数の増大とコスト負担

手作業による測定や、多数の測定ポイントの設定が必要なため、検査に時間と人的リソースが多くかかり、製造コストが増加する。

トレーサビリティとデータ管理の課題

測定データの記録や管理が煩雑で、過去のデータとの比較や、規制当局への提出に必要なトレーサビリティの確保が困難。

非接触測定の必要性

デリケートな素材や表面処理が施された医療機器の場合、接触による傷や変形を防ぐための非接触測定が不可欠だが、その精度維持が難しい。

対策

非接触型三次元スキャナの導入

レーザーや白色光を用いた非接触型の三次元スキャナにより、複雑形状でも短時間で高精度な点群データを取得する。

自動化された測定システム

ロボットアームと組み合わせた自動測定システムや、CADデータとの連携による自動検査プログラムを導入し、工数削減と効率化を図る。

統合型データ管理プラットフォーム

測定データを一元管理し、CADデータとの比較、レポート作成、トレーサビリティ確保を容易にするソフトウェアプラットフォームを活用する。

高精度な光学式測定技術

高解像度カメラと高度な画像処理技術を組み合わせた光学式測定器を使用し、微細な特徴や表面状態も非接触で正確に捉える。

対策に役立つ製品例

光学式三次元測定機

非接触で高精細な点群データを取得し、複雑形状の部品でも迅速かつ正確な形状・寸法測定を実現する。

ポータブル型三次元測定アーム

現場での柔軟な測定を可能にし、大型部品や設置場所を選ばない検査に対応。CADデータとの比較も容易に行える。

三次元測定ソフトウェア

取得した点群データを解析し、CADデータとの比較、公差解析、レポート作成までを自動化。トレーサビリティ確保に貢献する。

インライン型自動検査システム

製造ラインに組み込み、リアルタイムで製品の品質を自動検査。不良品の早期発見と歩留まり向上に寄与する。
