流体部品の加工・製造とは？課題と対策・製品を解説

医療機器業界、特にマイクロ流体デバイスにおいては、正確な流体制御が求められます。微細な穴径と高い精度が、デバイスの性能を左右する重要な要素です。不適切な穴加工は、流体抵抗の増加やデバイスの機能不全を引き起こす可能性があります。当社のφ0.02穴あけ加工技術は、これらの課題を解決します。

【活用シーン】
・マイクロ流体チップ
・インプラントデバイス
・診断用デバイス

【導入の効果】
・高精度な流体制御を実現
・デバイスの性能向上
・信頼性の高い製品提供

医療機器業界における薬液供給では、正確な流量制御と安定した送液が求められます。特に、患者の治療に直接関わる薬液供給においては、脈動による影響を最小限に抑え、安全性を確保することが重要です。脈動が大きいと、送液量の変動や気泡の混入を引き起こし、治療効果の低下や患者へのリスクを高める可能性があります。FP70シリーズ ダイアフラム液体ポンプは、脈動軽減機能により、これらの課題に対応します。

【活用シーン】
・点滴・輸液ポンプ
・人工透析装置
・分析装置

【導入の効果】
・脈動の少ない安定した薬液供給
・チューブ内圧損の軽減
・気泡の発生抑制
・オプショナルパーツ削減によるコスト削減

医療機器業界では、患者の安全と治療の効率化のために、正確な吸引力が求められます。特に、手術や呼吸器治療においては、吸引力の安定性が重要であり、不適切な吸引は、患者への負担増加や治療の遅延につながる可能性があります。KNF N96シリーズは、減圧特性と陽圧特性をバランス良く持ち、医療機器の吸引用途に最適なガスポンプです。

【活用シーン】
・手術用吸引装置
・呼吸器
・医療用検査機器

【導入の効果】
・安定した吸引力の提供
・高い信頼性
・コンパクト設計による省スペース化

医療機器分野の分析用途では、正確なサンプル移送が求められます。特に、分析結果の信頼性を左右する気体や液体の正確な制御は重要です。不正確な移送は、分析結果の誤りや機器の故障につながる可能性があります。KNF NPK012シリーズ 揺動ピストン型ガスポンプは、コンパクトながら高い性能を発揮し、分析用途における正確なサンプル移送をサポートします。

【活用シーン】
・分析用液体および気体サンプルの移送
・吸入装置

【導入の効果】
・正確なサンプル移送による分析精度の向上
・高い圧力性能による幅広い用途への対応
・堅牢設計による高い信頼性

医療機器業界では、製品の安全性と信頼性を確保するために、ガスケットの正確な寸法と材質が重要です。特に、薬液や体液に触れる部分に使用されるガスケットは、高い耐薬品性と耐久性が求められます。不適切なガスケットは、機器の漏れや汚染を引き起こし、患者さんの健康を損なう可能性があります。当社のプレス抜き加工は、様々なゴム材料に対応し、医療機器用ガスケットの製造に貢献します。

【活用シーン】
・医療用チューブのシール
・医療機器の筐体パッキン
・分析機器のガスケット

【導入の効果】
・高い寸法精度による密閉性の向上
・様々なゴム材料への対応
・小ロットからの柔軟な対応
・短納期対応によるリードタイム短縮

電装産業は、東京ビッグサイトで開催される「日本ものづくりワールド2023内
第14回 ヘルスケア・医療機器開発展 MEDIX」に出展いたします。

当展示会では、医療機器、ヘルスケア機器に搭載される部品、デバイスや
開発・製造技術、OEMサービスなどが展示され、当社はマイクロポンプなどの
流体コントロールにかかわる様々な製品をご提案いたします。

また、京都駅の程近くで、配管部品の展示会である「配管部品展2023 in 京都」にも出展。
ポンプ、バルブ、継手、フィルター、チューブなど配管部品に特化した製品が一度に選定可能。
ここでしか受講できないセミナーも開催いたしますので、皆様のご来場お待ちしております。

【出展製品群】
■マイクロポンプ・ダイアフラムポンプ・チューブポンプ・マグネットポンプ・
　電磁弁・流量センサー・分注ノズル・脱気モジュール・チューブ・継手・
　フィルターなど、流体コントロールにかかわる様々な製品をご提案

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

株式会社大阪真空機器製作所では、ターボ分子ポンプだけでなく
真空機器全般のシステム及び制御盤・制御シーケンスを含めた
設計・製作を担っています。

当社の約65年に渡る真空機器の実績と経験が評価され、粒子線治療に使用する
加速器の真空排気系に信頼性の高いターボ分子ポンプ「TG-Fシリーズ」を
搭載した排気システムが採用されています。

また、医療用加速器向けの排気ユニットと同様設計の標準排気ユニット、
STシリーズもご好評を頂いています。

【特長(TG-Fシリーズ)】
■外乱に強い
■小型で軽量
■グリース潤滑玉軸受が長寿命
■医療の現場で信頼性を高く評価されている

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

独自のプラズマ生成技術により、直径1mmのチューブ内で約10mの安定したプラズマを生成できます。

当社は、医療用デバイスの製造・技術・販売において頂点を、
そして最先端を目指しております。

顧客のニーズに敏感に対応できるよう既存のカヌラに加え、
より短尺のカヌラや先端封止加工、横穴加工、端部面取り、
バレル加工など、他社と差別化した新しい挑戦を実施。

今まで培った生産技術と新技術を融合し、チューブの製造から
加工製品までを一貫生産して製品をタイムリーに供給していきます。

【事業内容】
■医療機器用カヌラ及び加工製品

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

水蒸気の除去と加湿に理想的なNafion（R）チューブを使用しています。
Nafion（R）チューブ以外の電源や他の機器は必要ありません。

＜＜詳しくはカタログをダウンロード又はお問合せください＞＞

大平洋機工株式会社は、スラリーポンプ・汚泥ポンプ・各種ミキサを中心とした一般産業用機械のメーカーです。
ポンプ、ミキサ、各種プラント設備、流体システム関連設備、選別分級機械設備、乳化分散機器設備を営業品目としており、常に高品質・高効率の製品づくりを追求しております。

【特徴】
○省エネ新設計

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

『サニタリー圧力計圧力発信器』総合カタログは、主に主に圧力計・温度計の
製造、販売、修理を行っている旭計器工業株式会社の
『サニタリー圧力計圧力発信器』の総合カタログです。

食品・医療・化粧品産業など、さまざまな分野やで活躍する
当社のサニタリー圧力計・圧力発信器をご紹介します。

【掲載内容】
■サニタリー圧力計
■油封入形サニタリー圧力計
■サニタリー圧力発信器
■圧力発信機用受信系計
■電気接点付サニタリー圧力計

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

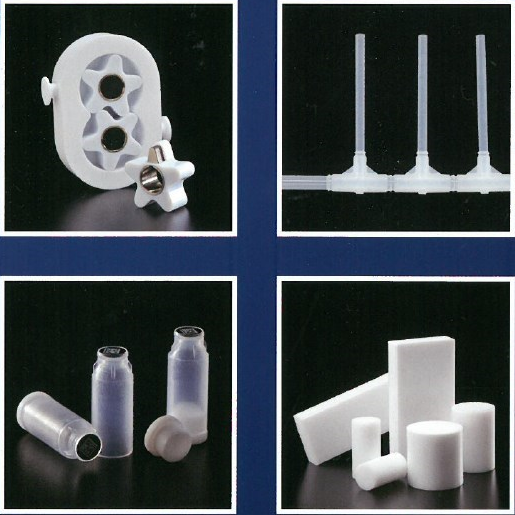

フッ素樹脂は、クリーン性・耐薬品性・非粘着性など
優れた特長を多く持ち、医療用途においても様々なメリットをもたらします。

当社では長年の加工実績と品質管理力で、安全性と信頼性が要求される
メディカル分野において、クオリティの高い部品を供給いたします。

また、試作から量産まで社内一貫対応のワンストップソリューションを実現。
フッ素樹脂加工に特化した設備環境にて製品作りを行っております。

【こんなお悩みを解決！】
■液体の液漏れを改善したい…
　→「PFA溶着」で解決！
■つなぎ目にコンタミが溜まってしまう。洗浄時間を減らしたい…
　→フッ素樹脂の特性「非粘着性」＋「PFA溶着」で解決！

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

NPK03シリーズ スイングピストンコンプレッサー＆減圧ポンプ
NPK04シリーズ スイングピストンコンプレッサー＆減圧ポンプ
NPK06シリーズ スイングピストンコンプレッサー＆減圧ポンプ
NPK09シリーズ スイングピストンコンプレッサー＆減圧ポンプ
NPK012シリーズ スイングピストンコンプレッサー＆減圧ポンプ　

ニイミ産業株式会社はバルブレスピストンポンプの空気動圧軸受けなどセラミック製ポンプ部品の受託製作が行える「高精度クリアランス　バルブレスピストンポンプ」の受託加工のご紹介です。

【セラミックス製ポンプ部品の特長】
■使用目的に適合した表面特性
→Ra0.4からRa0.1鏡面まで、回転・摺動速度に適合した表面特性に対応！
■優れた耐磨耗性
→金属製に比べて磨耗性に優れているため、長寿命！
■優れた耐熱性
→実用連続使用で1000℃まで使用可能！
■優れた耐薬品性
→酸、アルカリ、有機溶媒などの送液が可能。腐食が起きにくく、長寿命！
医療用で使われる場合もセラミックスが溶け出さないため安全！

※詳細はカタログをダウンロード頂くか直接お問い合わせ下さい。

当社で取り扱う『GMEメディカルチューブ・ユニット』をご紹介します。

メディカル用多層チューブ成形装置を1ユニットとし、据付・調整が簡易。

外径測定装置・肉厚測定装置も含んだ多機能な成形装置です。
ご用命の際は当社へお気軽にご相談ください。

【特長】
■据付・調整が簡易
■外径測定装置・肉厚測定装置も含んだ多機能な成形装置

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

技術の進化と共に増え続ける高精度な技術。そして技術の進化と共に増え続ける課題。
大東化成では、そのような要望に応えられるよう、日々新しい技術を開発しています。

当社で取り扱う、液体流量センサー評価キット『EK-LD20-2600B』を
ご紹介いたします。

使い捨てバイオメディカル用で、 最大流量が1000ml/h(水系)、
タケノコ継手。

インタフェース(コネクタ)はI2Cとなっており、
SCC1-USBセンサーケーブルが別途必要です。

【付属内容】
■LD20-2600B×3
■ベースステーション×3
■クイックスタートガイド

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

チューブを挟んで流体を封止するため、バルブ機構に流体が触れず衛生的で医療や理化学試験用に最適です。

【特長】
■低消費電力
■コンパクト
■チューブ１本タイプ、２本タイプ対応可能
■推力大なため、安価で硬い塩ビチューブにも対応可能
■オプションで簡易防水構造可能

○詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。

『断面変化チューブ』は、異なる断面を連続的に押出成形したつなぎ目の無いシームレスチューブです。

【特長】
■断面を連続的に変化させる押出成形技術
■接着工程が無く、連続成形で断面形状を変化
■耐熱性・耐寒性・耐候性に優れたシリコーンゴム製

★医療用ドレーンチューブで採用されました。
今後、多方面で展開を検討中です。
是非、『断面変化チューブ』をご検討ください。

※断面形状や変化点など、詳しくはお問い合わせください。

株式会社須藤機械が行う、医療機器向け部品の加工事例をご紹介します。
弊社は丸モノから異形モノまで、幅広い加工を得意としており、
材料の調達から加工まで一貫対応可能！
医薬機器向け部品の生産管理における工数削減を実現します。
小ロット試作品～量産品までまずはご相談ください。

今回、本事例集でご紹介しているのは
医療機器向け配管部品の「継手」は、ステンレス鍛造(SUS316)材質。
旋盤加工をしており、面粗さRa0.8以下でバリ不可となっています。

この他にも、医療機器向けバルブ部品の「BODY」をはじめ、「ケース」
「バケット」などの加工事例がございます。
ご用命の際はお気軽にお問い合わせください。

【加工事例】
■産業分類：医療機器向けバルブ部品
■部品名：BODY
■材質：ステンレス鍛造(SCS316)
■加工方法：旋盤加工、マシニング加工
■6面加工、外観キズ・バリ無き事、シール部面粗Ra0.8以下

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【材質C3604（ｃ3604）　真鍮（黄銅）　医療】

【材質】
C3604（ｃ3604）

【業界・使用用途】
医療関連業界

【ロット】
1～1000

【材寸】
厚さ20mm×幅40mm×長さ120mm

【加工】
マシニングセンタ

【特徴】
こちらはC3604を使用して加工されています。

真鍮の材質C3604は、切削性が良い合金です。
一般的には、銅と亜鉛の合金である真鍮に鉛を含ませています。
ただ、人体への影響や環境問題から鉛を除去した鉛レスのC3604も使用されています。近年、ヨーロッパの規制等により鉛レス材は増々注目されています。

真鍮のマニホールド、鉛レス材を使用した加工、その他真鍮の加工でお困りの方はぜひ松井製作所までご相談ください！

また、真鍮の熱間鍛造、ろう付け（ロウ付け）などもお任せください！

当社の製品は高い信頼性が求められる様々な医療分野で採用され、
今後さらに活躍の場を拡げていきます。　

『CPv 型式：C280-H804A』は生物学的安全性試験にも対応しており、
安心・安全にご使用頂ける、小型2ポートダイアフラム式ソレノイドバルブです。

「ピン構造」の採用で、ピンの抜き指しのみで分解・組立が可能となり、
メンテナンス性が大幅に向上しました。
また、人工透析装置への採用事例があります。

【特長】
■独自の「ピン構造」の採用により、メンテナンス性向上
■開発したダイヤフラム形状により、部品寿命が大幅向上
■生物学的安全性試験対応により安心・安全
■特許取得 5819550号
■意匠登録 1534587号
■耐久数1,000万回

※詳しくはカタログをご覧頂くか、サイト内のメール、弊社HPでお気軽にお問い合わせ下さい。

二九精密機械工業のβチタンフレキシブルパイプは、しなやかで自由に曲がる操作性を持ち、チタンの強度をも兼ね備えています。
軽いβチタンパイプに、レーザー加工により独自デザインのスリットを入れることで、φ6程度のパイプでも自由な動きが可能になりました。
その加工技術や精度の高さから（ISO9001、ISO14001取得済）、精密性を求められる医療業界や医療機器製造業界から高い評価を頂いています。

【特徴】
■しなやかで自由に曲がる抜群の操作性
■高い強度
■軽量・高耐食性
■高強度（高引張り強度）でありながら優れたバネ性（低ヤング率）

※詳しくはカタログをダウンロード、もしくはお問い合わせください。

新電元メカトロニクスが販売する『薬液バルブ』は、
透析液・熱湯・次亜ソ（希釈液）・酢酸（希釈液）など幅広い薬液に対応しております。

〈採用業界例〉
産業用機械　植物プラント　コーヒーサーバー（浄水器）　etc

粘度や成分の異なる分野においても精度の高い制御が可能となっており、
液体漏れ、つまりの抑制などに貢献します。

また、ダイヤフラムに特殊フッ素ゴムを採用しているため、耐薬品性・気密性に優れて、
防水性能IPX4(コネクタ部除く)も実現しており、使用環境を選びません。


【特長】
■接液はダイヤフラム(フッ素ゴム)とバルブボディのみ
⇒透析液・熱湯・次亜ソ(希釈液)・酢酸(希釈液)が使用可能
■コイル部分がモールド樹脂で封止されている
⇒IPX4の防水性能を実現
■ダイヤフラムに特殊フッ素ゴムを採用
⇒耐薬品性・気密性が高い
■ソレノイド可動部が防音構造
⇒作動音が気にならない(研究室・病室等の静穏環境での使用を考慮)
■シンプルな接手構造
⇒そのまま薬液ホースを繋いで使用可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい

耐熱性、耐薬品性、耐候性を備え、半導体関連・食品・医療等様々な分野で使用されているPFAチューブです。

当資料は、BRシリーズの真ちゅう製「LOKRING継手」の施工要領書です。

”チューブ切断前に、必要に応じて、低はくり性のパッドでチューブの
外面をクリーニング及びひっかき傷を取り除く”といった取り付け手順を
1から5まで図を用いてご紹介。

ぜひ、ご一読ください。

【掲載内容（一部）】
■取り付け手順
■手順1
■手順2
■手順3
■手順4
■手順5

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

中空ケーブルの内面コーティングです。フッ素樹脂を用いる事で、優れた摺動性、耐薬品性、密閉性を付加できます。

圧力調整と流量コントロールを1台で実現する革新的な製品をご紹介します。この装置は、電流制御により容易かつ精密な流量調整が可能です。電流値に応じて流量を無段階で変化させることができ、ヒステリシスが少ないため、スムーズで正確な制御を実現します。

さらに、PWM制御にも対応しており、高度な制御システムとの統合が可能です。減圧弁と一体化された設計により、1次圧変動の影響を緩和し、安定した出力を維持します。

本製品は、酸素濃縮器など、安定的な流量コントロールが不可欠な装置での使用実績があり、その信頼性が証明されています。医療機器、工業プロセス制御、研究開発設備など、精密な流体制御が必要とされる様々な分野で活躍します。

1台で複数の機能を果たすため、システムの簡素化とコスト削減にも貢献します。お客様の具体的な用途や要件に合わせたカスタマイズも可能ですので、安定性、精密性、多機能性を兼ね備えたこの製品で、製品や工程の品質向上、効率化を図りませんか。

詳細な仕様や導入についてのご相談は、お気軽にお問い合わせください。

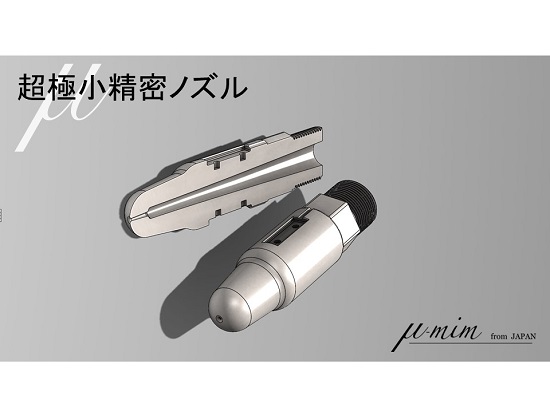

当社の独自技術μ-MIMの技術を活用した『精密ノズル』は、
機械加工では難しい複雑な構造にも対応しています。

内部の流路が湾曲しているものやY分流や合流、極微小吐出口、
φ2.5mm以下の逆止弁構造を持つ製品も製作可能です。

また、量産にも対応しており、微細、極小、高機能なノズルを
安定的に提供します。

【対応形状】
■拡大流れ　　　　■縮小流れ　　　■縮小拡大流れ
■異形オリフィス　■逆止弁形状　　■曲流路
■Y分流・合流　　 ■異形流路　　　■極微小吐出口

《 第8回　医療機器 開発・製造展（MEDIX） に出展します！ 》
　日時：2017年6月21日(水) ～ 23日(金)
　会場：東京ビッグサイト
　小間番号：東4ホール 　78-18
　詳しくはカタログをご覧いただくか、お気軽にお問い合わせ下さい。

当社では「DK‐cort ELT」では、
医療用分析機器などに使用する細井パイプや針、樹脂、
接着剤注入ノズル、配管などの内側にフッ素コーティングが可能です。

通常のフッ素樹脂コーティングには表面に微細な穴（ピンホール）が存在します。
穴から薬剤が入り込み、基材まで達すると塗膜の剥離や基材の傷みに繋がります。
基材に達するまでの距離を伸ばすためにライニングを行います。

【こんなお困りな方必見】
■医療用分析機器など、細いパイプや針の内側をコーティングしたい
■樹脂や、薬品などで腐食が激しい配管の内側をコーティングしたい

※詳しくはPDF資料をダウンロード頂くかお気軽にお問合せください。

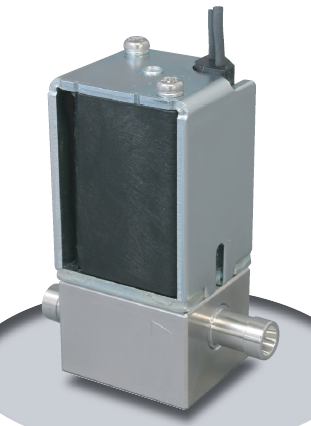

当社で取り扱う、『薬液用2ポートバルブ』をご紹介いたします。

医療・分析・食品などで使用される豊富な液体に対応。
ダイアフラムに耐薬品性、気密性に優れた三元系フッ素ゴムを採用しています。

また、モードコイルの採用で高い防水性を持ち、シンプルな継手構造で
薬液ホースを直接接続可能です。

【特長】
■医療・分析・食品などで使用される豊富な液体に対応
■モードコイルの採用で高い防水性
■シンプルな継手構造で液体ホースを直接接続可能
■ダイアフラムに耐薬品性、気密性に優れた三元素系フッ素ゴムを採用

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

京葉興業株式会社では、継手の特殊受注、特殊継手の試作、特殊加工を多数行っております。
京葉興業の実績のある塩ビパイプ・継手の加工技術により、特殊形状のパイプ・継手の製作が可能です。
また、塩化ビニルパイプだけでなく、各種プラスチックのブロー成型や特殊加工も行っております（PP・PE・PVDF・PPS等）。
特殊形状、小ロットの継手の入手、試作等をご検討のお客様は是非お問い合わせ下さい。
京葉興業株式会社のプラスチックの特殊加工例として、「PVDFパイプ曲管」をご紹介いたします。

【特殊加工例「PVDFパイプ曲管」】
○人工透析用配管継手として、従来は成形品のエルボを使用していたが、
　エアー溜ができることによる不純物の滞留が、安全性と信頼性を損なう
　という課題が従来よりあった
○その解決方法としてR形状の大きい曲管の製作を受託
○PVDFパイプの２次加工は、耐熱性が高く成形加工の温度領域が±５℃と
　大変狭く、その範囲内での曲管の加工が可能なところがなかった
○すでに納入実績が２年以上になりクレームも無い

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

『スパイラルベローズ』は、耐薬品性に優れたふっ素樹脂(PTFE)を
ジャバラ状に切削加工をしたベローズです。

スパイラル形状であるため、通常のベローズに比べて抵抗が少なく、
液溜りを低減することが可能なため、メンテナンスコストを削減できます。
やさしく振動を吸収し、金属イオンも発生させません。

フッ素樹脂のため耐熱・耐薬品性に優れており、主に医療用チューブや、
半導体・液晶関連等のポンプ薬液ポンプの中継部としてご使用頂けます。

【特長】
■耐熱・耐薬品性に優れる
■液溜りを低減するスパイラル形状
■金属イオンを発生させない
■テフロン製もあり
■液溜りによるメンテナンスコストを削減

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

エアポンプの性能を確保しながら液体も搬送が可能なダイアフラムポンプです。ポンプで搬送する媒体が、エアに液体が少量混ざるような用途に好適です。

流量制御用のエレメントは、特定量の気体/液体が必要な場合や、少ない量の気体/液体を計測しなければならない場合に必要です。
素　　材：ステンレス
プロセス：フィルター


■アプリケーション詳細
・医療機器・化学装置に使用
・精度の高い流量が求められる場合

■長所
・安全性を重要視する分野に適しています
・エルゴノミクス 設計
・精密 CNC 加工のハウジングへの簡単な取付け
・ご要望に合わせたデザイン設計

『メディカルチューブ押出機』は、高機能カテーテルチューブ、
薄肉チューブ、ブレード入りチューブなど、高精度なチューブの製造装置
として、高い評価を頂いている押出機です。

ペバックスに代表される各種ナイロン系樹脂をはじめ、ウレタン樹脂や
造影剤入りコンパウンド、フッ素樹脂、PEEKなどのエンプラにも対応。

チューブ成形のみならず、被覆成形のノウハウや資材調達のご相談も
トータルソリューションをご提供いたします。

【特長】
■高精度なチューブ成形を実現します
■ギアポンプを使うことなく、安定吐出を実現する押出機を提供します
■様々な樹脂に対応可能です
■大手医療機器メーカーからチューブ成形メーカーまで幅広く採用頂いております
■押出成形機開発から70年以上のノウハウを注ぎ込んだカスタム設計で、お客様の作りたいチューブを実現します
※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

こちらはアルミ切削加工品です。
医療機器内の一部品として使用されます。

アルミ部品をご担当で、以下の様なお悩みはございませんか？

・購買価格は安いが品質はあまり良くなく、受入検査や不良対応が大変。
・品質改善活動を繰り返してきたが、どうしても不良がなくならない。
・工程ごとに担当する会社が異なり、不良発生時の対応が大変。

当社は以下の様な特徴があります。

　1.大手メーカーとの取引実績
空調、半導体、医療、食品機械など、多数の大手メーカーとの直接取引があります。
　2. 製品形状や加工方法からご提案可能
設計段階から見直すことで、品質向上・コスト削減を実現できる可能性があります。当社は設計部隊が在籍、また、鍛造技術により強度を上げる、部品を一体化させるなどのご提案が可能です。
　3.自社一貫生産体制
自社保有の加工技術が幅広く一貫生産が可能！（熱間鍛造、切削加工、ろう付け、ベンダー加工、組立、漏れ検査)。切削加工はCAD・CAMやロボットを用いた高生産性の加工も可能です。

詳しくはHPまたはカタログをご覧下さい!

当社のマイクロチューブポンプは、大学、民間研究機関、創薬会社等で、細胞培養実験や分析分野等において、マイクロ流路をコントロールする現場で幅広く活用されています。

【マイクロポンプの種類】
・リングポンプ　RP-TX
　吐出量　0.03～40　μl/min. (ステッピングモータ使用)
・リングポンプ　RP-HX
　吐出量　4～1100　μl/min. (ステッピングモータ使用)
・リングポンプ　RP-SX
　吐出量　1～10　μl/min. (ステッピングモータ使用)
・リングポンプ　RP-Q
　吐出量　220、450　μl/min. (DCギアードモータ使用、吐出量はチューブ材質で異なる)


※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

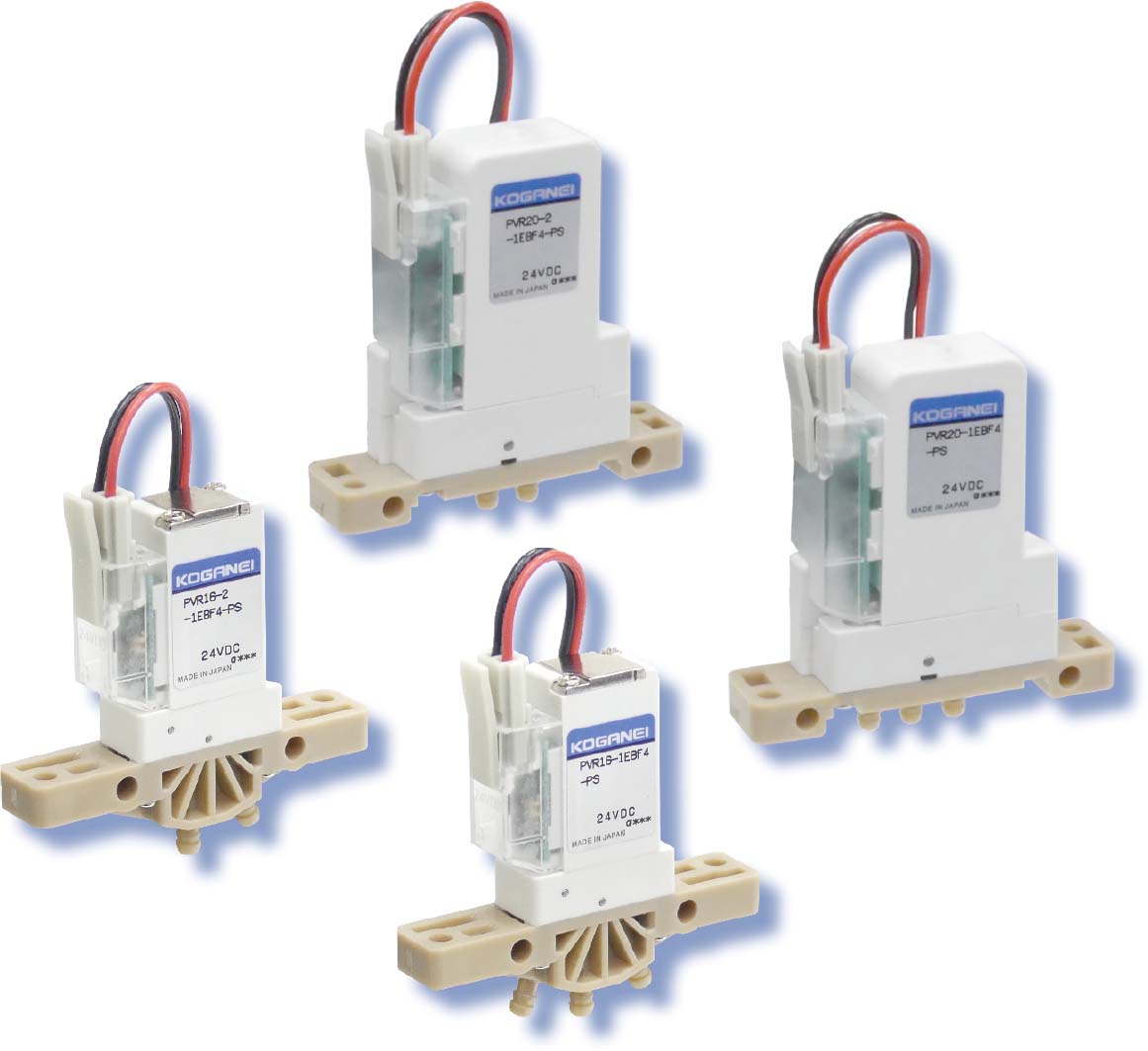

１：医療分析向け、小形大流量バルブ。
２：PVR16:オリフィスΦ1.6と、PVR20: オリフィスΦ2をラインナップ。
３：内部流路の最適化により内部容積を最少化。
４：ロッカータイプ採用により内部容積の変化を最少化。
５：接液部メタルフリーで、耐食性を向上。
６：省電力回路を標準装備し、低消費電力化。
７：1000万回の長寿命を実現。（当社試験条件による）

『TSDPシリーズ』は、血液分析装置の廃液ポンプです。

気液混合流体に対応しており、液体が混入してもノートラブル。
シンプルな構造の為、故障が少なく分解、組立、保守点検が容易です。

また、配管コネクタなどのカスタマイズが可能なので、お気軽にお問い
合わせ下さい。

【特長】
■多数の納入実績
■気液混合流体に対応
■安定した吸引圧力
■シンプル構造
■保守点検が容易

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

長堀工業の特殊カップリング・カスタムカップリング事例です。
試作品の1個からでも製作可能な、特注カップリング(継手)をご紹介します。

【事例】
・医療用品製造工場にて使用
・本体材質SUS304
・シール材質：シリコン
・取り付けスペース狭い為、スリーブ外径Φ17を使用（標準はφ18)
・脱脂品

■詳細などお問い合わせは、下記【お問い合わせ】より■
□仕様の詳細なお打ち合わせは、ダウンロード資料をご覧下さい□

こちらの小型DCブラシレスモーターは、高速回転が可能で、中型ポンプ・中型撹拌器などに最適です。

そもそもポンプ（オランダ語: pomp）とは圧力の作用によって液体や気体を吸い上げたり送ったりするための機械です。
機械的なエネルギーで圧力差を発生させ液体や気体の運動エネルギーに変換させる流体機械である。
喞筒（そくとう）ともいう。
動物の心臓も一種のポンプである。また、機械的なポンプのようにエネルギーの蓄積や移送を行う
目的の仕組みに「ポンプ」の語を当てることがある（ヒートポンプなど）。
動作原理により、非容積型、容積型、特殊型に分類される。

非容積（ターボ形）ポンプは羽根状の回転子をつかうもの。
容積ポンプは回転する部品で圧力を与えるもの。
特殊ポンプは上記以外のもの。

非容積（ターボ形）ポンプには以下のものがあります。
渦巻きポンプ、軸流ポンプ、斜流ポンプ、渦巻き斜流ポンプなど

PFA溶着は溶接工法とは異なり、対象物同士の接合面を加熱溶融し加圧することによって一体化させる接合方法です。
接合部分は、溶接工法より母材と同等の強度が得られます。

【フッ素樹脂の特長「C-F結合」】
フッ素樹脂はC(炭素)とF(フッ素)原子の強固な結びつき「C-F結合」
により、結合エネルギーが高く、化学的に不活性かつ安定的な分子構造となっています。この「C-F結合」から耐熱・耐薬品・非粘着質等の特長が得られ医療機器用途においても優れた特性を発揮します！

■クリーン性　■耐薬品性　■耐熱性　■非粘着性　■弾性

【こんなお悩みを解決！】
■溶着部からの不純物の溶出／コンタミ残留が心配…
　→接着剤や溶剤を使用せず熱と圧力によってのみ「接合」するPFA溶着技術で解決！
■コストダウンを図りたい…
　→部品点数の削減、配管施工の手間・洗浄時間の大幅削減が可能
■液体の液漏れを改善したい…
　→溶着部分を平滑にする「PFA溶着」で解決！

※詳しくはＰＤＦ資料をご覧いただくか、お気軽にお問い合わせください。

ステラポアーには３種類（PE膜、PVDF膜、三層複合膜）の膜素材があります。充実したラインナップでろ過・分離・精製の様々な用途に応えます。

医療機器にもさまざまなゴム部品が使用されております。

シリコーンテクノでは、止血弁、ダックビル逆止弁、カテーテル、
その他、豊富に製作しております。

弁部のスリットが時間経過でくっついてしまう悩みはありませんか？
ふさがり防止シリコーン材料にて試作をお奨めします。

【事例（カテーテル用逆止弁）】
■材料：シリコーンゴム
■仕様：成形＋純粋洗浄
■用途
・ ダックビル方式の逆止弁は、輸液回路や各種器械、器具などの一方弁として
（片側から気体、液体の注入は出来るが逆方向からの流入は封止する）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

『真空水槽・三軸可動水槽』は、医療用チューブ成形用の水槽です。

「真空水槽」は、バキュームチャンバーとサイジングダイにより、
チューブを安定して成形します。

「三軸可動水槽」は、左右・前後・上下の三軸で水槽位置の調整が可能で、
金型から出てきたチューブを適正な位置で冷却できるように水槽位置を調整。
真空サイジング、プレートサイジングのどちらにも対応できる機構となります。

【真空水槽の特長】
■医療（メディカル）用チューブ成形用の水槽
■バキュームチャンバーとサイジングダイにより、チューブを安定して成形

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ディスペンサー専用バレルとして、頑強耐圧設計され安全性に優れています。独自の設計により材料の流動性が向上し、低～高粘度材料に適用しております。同色液において液剤が違っている場合色付オレンジ色シリンジにて区分けでき便利です。
詳しくはお問い合わせ、またはカタログをご覧ください。

多様化するニーズに応える、信頼のブランドNISSEIの『特殊超音波洗浄機　総合カタログ』です。多量の洗浄、大型器具の洗浄に最適な「1槽式超音波洗浄機（オーバーフロー付）」、強力超音波とサイホン、シャワーの2段すすぎで仕上げる「2槽式超音波洗浄機（ターンテーブル型）」、有機溶剤を使用して超音波洗浄、冷浴、蒸気洗浄を行なう「3槽式超音波洗浄機」、強力な超音波エネルギーと有機性溶剤・水溶性洗剤の相乗作用で洗浄除去する「4槽式超音波（ベアリング）洗浄装置」等、多数掲載。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

設備計画、納入据付からメンテナンスまでトータルサポートを行う当社では、
医療分野・食品分野などで活躍する高粘度・高熱流体向けポンプを取扱っています。

現在、「シールレスギヤポンプ」を用いた配管例や課題解決事例を掲載した資料を進呈中！
気候や粘度などが原因の吐出量低下・吸い上げ不良など課題解決のヒントが見つかります。

【シールレスギヤポンプの特長】
■吸い込み能力-9.5m～4MPa
■最高350℃の高温流体に対応
■液漏れや変質のないシールレス構造

【課題解決事例】
1.高粘度液の移動のトラブル
2.高粘度液の吸込と移送のトラブル
3.吸込不能のトラブル

※PDFダウンロードよりスグにご覧いただけます。お問い合わせもお気軽にどうぞ。
