ダイカストにおけるガス巻き込み対策とは？
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。

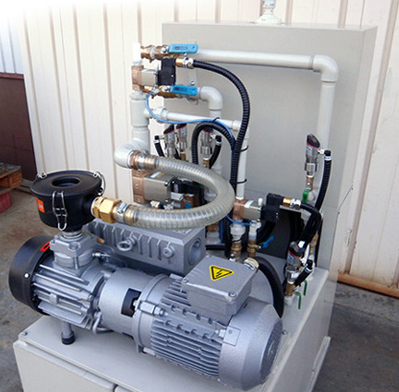

株式会社JAPAN MOLD TRADEの真空装置は、真空鋳造（アルミダイカスト）に使用する装置で、
鋳造型内を真空にし、気体を取り除き鋳造し、製品の品質を向上させるものです。
【特徴】
■真空にし期待を取り除き鋳造することで製品品質向上
■鋳造機と連動して使用
■真空ポンプと真空タンクで構成
※詳しくはPDFをダウンロードいただくか、お気軽にお問い合わせください。
『真空装置』

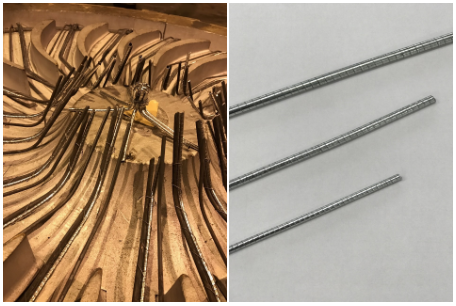

『ラセンパイプ』は、中子に埋設することにより中子のガス抜きを改善し、
ガス欠陥を防止します。
スチール製のため、曲げ加工により形状が安定し複雑形状のガス通路を
形成可能。手込めのつき硬めで潰れにくく、ガス通路の形状を保ちます。
また、螺旋構造により、熱膨張を吸収してベーニングの発生を防止するほか、
型バラシで鋳物内部からの除去が容易です。
【特長】
■中子に埋設することにより中子のガス抜きを改善し、ガス欠陥を防止
■スチール製
■螺旋構造の為、熱膨張を吸収してベーニングの発生を防止
■型バラシで鋳物内部からの除去が容易
■鋳物製造時に発生しているガス欠陥や焼着などに著しい効果を発揮
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
ラセンパイプ

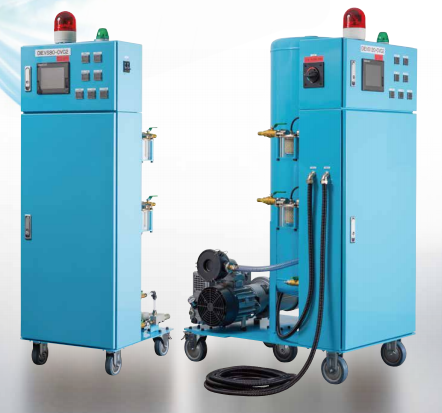

『DIEVSシリーズ』は、真空バルブ及び真空チルベントの性能を
十分に引き出すよう設計された、真空ダイカスト用真空装置です。
完全に独立した真空吸引経路2系統装備し、「ZM(真空バルブ)」、
「CVV(真空チルベント)」を2個まで接続することが可能。
また、ダイカストマシン出力信号の入力から遅延時間、動作時間を
0.1sec単位で設定でき、金型毎に適した動作設定することが可能です。
【特長】
■金型毎に適した動作を設定可能
■液晶タッチパネル採用により少ないボタンで快適な操作
■圧縮エアーで真空発生を行うため廃油がなく作業環境を汚さない(80L)
■大気中へ排出する油分を99.99%カットするフィルターを装備(120L/200L/300L)
■制御系にシーケンサを使用しているためコンパクト
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
真空ダイカスト用真空装置『DIEVSシリーズ』

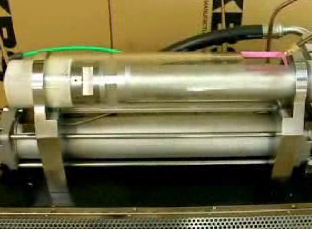

当製品は、プランジャースリーブ内全面に均一に潤滑剤を塗布することで
スリーブとチップの円滑な摺動を可能にし、寿命延長に寄与する
プランジャーロッド潤滑システムです。
ポンプ塗布量4cc/shot(最小塗布量0.3cc)と10cc/shot(最小塗布量1cc)の
2種類を標準で準備。
潤滑量を最小限に抑えることが可能となりガス欠陥の低減に寄与します。
【特長】
■潤滑剤は水溶性、油性いずれにも対応
■ポンプ塗布量は2種類を標準で準備
■最小塗布量により鋳造品質の改善と環境対策に寄与します
■独立したエアー回路によるクリーニング機構により目詰まり対策も万全
※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。
『KRL-プランジャーロッド潤滑システム』
お探しの製品は見つかりませんでした。
1 / 1
ダイカストにおけるガス巻き込み対策
ダイカストにおけるガス巻き込み対策とは？
ダイカスト製品の品質低下や不良発生の主要因となるガス巻き込み。これを抑制・排除するための技術やノウハウ全般を指します。製品の強度、外観、機能性を確保するために不可欠な対策です。
課題
溶湯の酸化と酸化皮膜の混入
溶湯が空気と接触することで酸化が進み、生成された酸化皮膜が製品内に巻き込まれることで、強度低下や外観不良を引き起こします。
金型内への空気の閉じ込め
射出された溶湯が金型内に充填される際、金型内に閉じ込められた空気が製品内に取り込まれ、ガス痕やピンホールなどの欠陥となります。
潤滑剤や離型剤の揮発・分解
金型に塗布された潤滑剤や離型剤が高温の溶湯に触れることで揮発・分解し、発生したガスが製品内に巻き込まれることがあります。
溶湯の過冷却と凝固速度の不均一
溶湯の温度管理が不十分で過冷却が生じたり、金型内での凝固速度が不均一になったりすると、溶湯の流れが乱れ、空気を巻き込みやすくなります。
対策
金型排気構造の最適化
金型内に閉じ込められた空気を効率的に排出するための排気溝や排気ピンの設計・配置を最適化します。
射出条件の精密制御
射出速度、圧力、温度などの条件を精密に制御し、溶湯の充填速度や圧力を最適化することで、空気の巻き込みを抑制します。
潤滑剤・離型剤の選定と塗布方法の改善
低揮発性で分解しにくい潤滑剤・離型剤を選定し、適切な量と方法で塗布することで、ガス発生を抑制します。
溶湯管理と温度制御の徹底
溶湯の酸化を防ぎ、適切な温度で金型に供給するための溶解炉や保持炉の管理、および金型温度の精密な制御を行います。
対策に役立つ製品例
高精度金型設計支援ソフトウェア
流動解析シミュレーションにより、溶湯の流れや空気の挙動を可視化し、最適な金型排気構造の設計を支援します。
自動射出条件最適化システム
センサーデータに基づき、リアルタイムで射出条件を自動調整し、常に最適な充填状態を維持することでガス巻き込みを低減します。
低揮発性・高性能離型剤
高温下でも揮発しにくく、優れた離型性能を発揮するため、ガス発生を抑制し、製品表面の品質を向上させます。
精密温度制御装置
金型内の各部を均一かつ精密に温度制御することで、溶湯の凝固状態を安定させ、ガス巻き込みのリスクを低減します。
