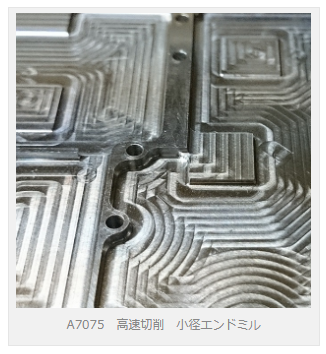

微細加工

お探しの製品は見つかりませんでした。
1 / 1
ブロー成形における肉厚の均一化
ブロー成形における肉厚の均一化とは?
ブロー成形において、製品全体の肉厚を均一に保つ技術のことです。これにより、製品の強度、耐久性、外観品質が向上し、材料の無駄を削減することができます。特に、複雑な形状や薄肉化が求められる製品において重要な技術となります。
課題
成形時の樹脂分布の偏り
パリソン(ブロー成形の前段階で押出された筒状の樹脂)が金型内で引き伸ばされる際に、重力や金型形状の影響で樹脂が薄くなったり厚くなったりする現象が発生します。
金型設計の複雑さ
製品形状が複雑になると、均一な肉厚を実現するための金型設計が難しくなり、試行錯誤に多くの時間とコストがかかります。
成形条件の最適化の困難さ
温度、圧力、ブロータイミングなどの成形条件は肉厚に大きく影響しますが、最適な条件を見つけるには高度な専門知識と経験が必要です。
冷却速度の不均一性
金型内の冷却速度が場所によって異なると、樹脂の収縮率に差が生じ、結果として肉厚のばらつきにつながります。
対策
パリソン制御技術の導入
押出時にパリソンの肉厚を精密に制御することで、成形時の引き伸ばしによる肉厚の偏りを補正します。
高度な金型設計支援ツールの活用
流動解析や肉厚解析機能を備えたシミュレーションソフトウェアを用いて、金型設計段階で肉厚分布を予測・最適化します。
多段階ブロー成形プロセスの採用
初期ブローと二次ブローを組み合わせることで、金型隅部など樹脂が薄くなりやすい箇所に意図的に樹脂を送り込み、肉厚を均一化します。
冷却システム最適化
金型内の冷却経路を最適化し、均一な冷却を実現することで、樹脂の収縮ムラを抑制し、肉厚の安定化を図ります。
対策に役立つ製品例
高精度パリソン押出機
押出時の樹脂量をミリ秒単位で制御し、均一なパリソンを生成することで、成形時の肉厚ばらつきを根本から低減します。
成形シミュレーションソフトウェア
金型設計段階で樹脂の流れや肉厚分布を詳細にシミュレーションし、最適な金型形状や成形条件を事前に特定することで、試作回数を削減し、均一な肉厚を実現します。
多点圧力制御ブロー成形機
金型内の複数箇所でブロー圧力を個別に制御することで、複雑な形状でも隅々まで均一に樹脂を充填し、肉厚の均一化を促進します。
インテリジェント冷却システム
センサーで金型温度をリアルタイムに監視し、冷却水の流量や温度を自動調整することで、成形中の冷却ムラをなくし、安定した肉厚を実現します。
