『ウィンドソニック PGWS-100-3』は、今までの小型プロペラ式風向風速計に
替わる次世代風速計です。

価格は非常に低価格になっています。取り付けもパイプに差し込んで取り付ける方式で
簡単に取り付けることができます。

出力はRS232C，RS422，アナログ出力の中から選択が可能。
測定単位等はパソコンから設定ができます。

【特長】
■可動部がない
■低起動風速
■メンテナンス不要・頑丈
■ソフトウエアーで構成
■作動状態コード出力
■0-360度連続出力

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

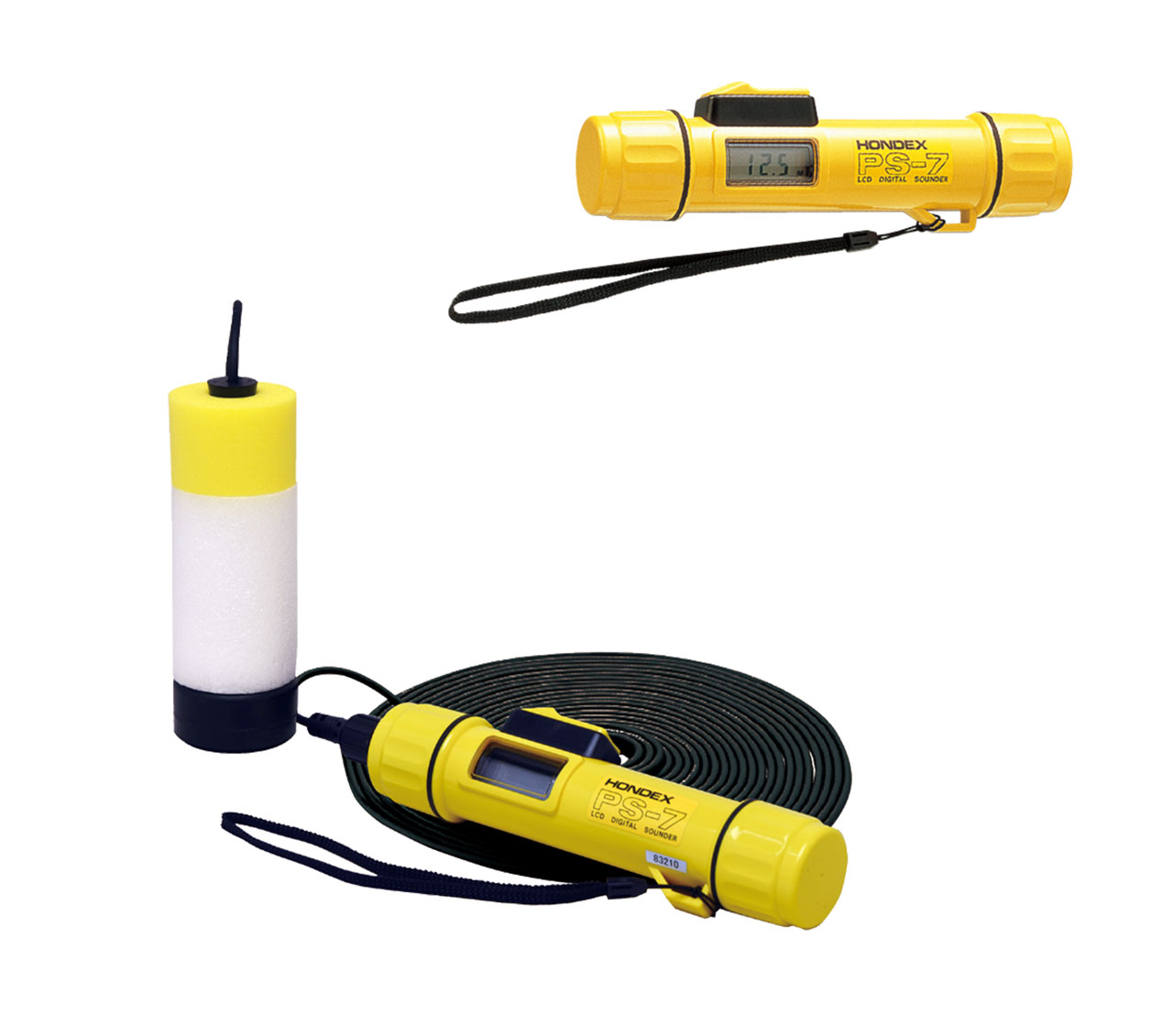

センサを水中に向けて超音波を発信し、水底などに反射して受信するまでの時間から対象物までの距離を算出します。

■50m防水構造で耐衝撃にも強い設計になっているため、安心して手軽に使用可能（PS-7）
■衝撃に強いフロートセンサを採用。10ｍケーブル付きで、離れた場所の測深が可能。（PS-7FL）
■簡単操作で瞬時に測定
■操作は、測定したい方向にセンサ部を向けてスイッチを2〜3秒押し続けるだけ。
■乾電池式
■電源は市販の乾電池(S-006P)を使用。
■オートパワーオフ機能搭載で、スイッチを離して約10秒で自動的に電源オフ
　　※目標物がヘドロや海藻などの時はうまく測定できない場合があります。

『CH-801/803/801DC』は、数々の容量式波高計で培われた技術と経験をもとに、
性能向上と使い易さを追求して開発された現場用の容量式波高計です。

特殊な容量検出線の採用や検出回路の改良によって、従来の容量式波高計に比べ、
さらに応用性が良くなっています。

また、測定波高により、容量検出線の長さを2～10mから選ぶことができ、
高潮の実態調査に適しております。

【特長】
■高速応答
■10mまで計測可能
■清掃不要
■ケーブル長が自由
■電源を選ばない

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

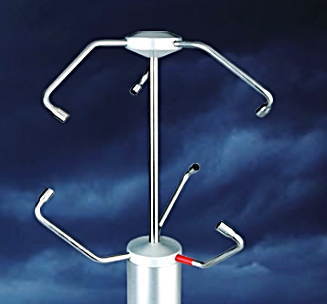

可動部分のない3軸（3次元）高速、高分解能風向風速計です。
センサーは耐腐食性で、長期間メンテナンスフリーとして校正の必要がなくヒーター機能もあり過酷な条件下（－40℃から＋70℃）でも安定した計測ができます。

『WE-3002型』は、港湾・沿岸域やシーバース・洋上作業船等に
設置され、長期間にわたり海象状況(波高、潮位)を測定監視する
空中発射式 波高潮位計です。

空中より水面に向かってマイクロ波を発射し、水面にて反射・帰来する
マイクロ波の周波数差を検出し波高を測定(FMCW方式)。

また、検出部は海水に接触せずに波面を検出(非接触測定)するので
貝藻類が付着する心配がなく、日常の保守作業は不要です。

【特長】
■水面までの距離を直接測定する為、潮位変動を含めた波面の変動を
　ダイレクトに観測することができる
■気温、気圧、風などの影響を受けないので、温度(音速)補正の必要がない
■白波発生時並びに悪天候(濃霧､豪雨)時も測定可能なように特別に設計・製作
■設置はダイバー等による水中作業を必要とせずに洋上(空中)にて容易に行なえる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ヴァイサラWINDCAP WMT700シリーズは、耐久性に優れた信頼性の高い超音波風向風速計です。気象観測や航空気象において主要なパラメータの1つである風向風速を測定します。WMT700シリーズは、世界気象機関（WMO）指針8最新版（第7版）および国際民間航空機関（ICAO）の要求事項に準拠しています。
WMT700シリーズは、アーム一体型の高耐久性フルスチール構造です。明確な北方向指示表示、差込式取り付け方式を特長としています。可動部分がなく、汚れや腐食への耐性性にも優れています。WMT700は、風や気象の厳しい条件下で正確な測定を行い、信頼性の高いデータを提供します。定期、不定期のメンテナンスは必要ありません。また、標準機能として測定値の自己診断とバリデーションが可能です。極座標形式とベクトル形式の出力では60分平均値まで計算可能です。
詳しくはお問い合わせ、もしくはカタログをご覧ください。

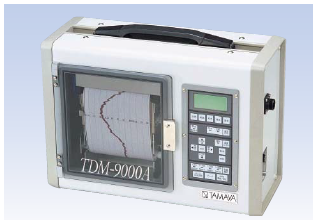

当社では、アナログの記録を取りながら同時に測深値を読み取ることが
できる精密音響測深機『TDM-9000A』を取り扱っております。

河川・湖沼・港湾などの水深を連続して測る事により海底・湖底の形状を
測定し記録する事ができます。

【仕様】
■記録縮尺：1/100、1/200、1/500
■測定範囲
　・アナログ：送受波器下から0.65m～120m(平坦時)
　・デジタル：送受波器下から1.00m～120m(平坦時)
■測定精度：±2cm±水深×1/1000
■目盛り線：10cm、1m(1/100縮尺時)
■紙送り速度：15、30、45、60、90、120、240、360mm/分

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

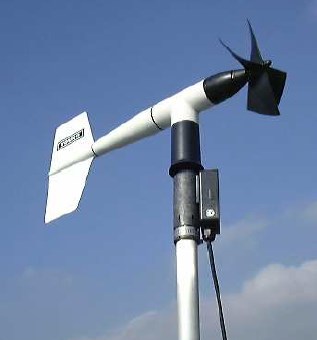

『CYG-5103LM』は、環境性に強く、小型軽量で、水平の風速と風向を測定する風向風速計です。

海洋浮標、ブイなどに使用する目的で開発されたもので、耐腐食性が良く
丈夫でしかも軽くできています。メインハウジング、ノーズコーン、プロペラなど
本体内部のほとんどの部分は、耐候性ABS樹脂で造られています。

また、風向は、メインハウジング内の導電性プラスティック製のポテンションメーター
によって0から10KΩの範囲で感知し、DC電流4～20mA に変換して出力しています。

【特長】
■水平の風速と風向を測定
■環境性に強く、小型軽量
■風速信号は、非接触式の周波数を変換、DC電流信号出力
■風向信号は、抵抗出力を変換、DC電流信号出力
■容易なセンサの取り付け、取り外し
■変換器ボックス内の端子台による容易な結線

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当製品は、風向風速計「FTJ45」と表示器「LM-WIND2」のセット品です。

風向・風速のデータをリアルタイムに表示しながら、SDカードへ記録する
ことが可能。風向は16方位をLEDによるドット表示、風速は平均風速及び
瞬間/最大瞬間風速の切り替え表示です。

風速値に対する警報機能やRS232C/アナログ出力機能も備えています。

【特長】
■飛行機型風向風速計の風向・風速値をリアルタイムで表示
■風向・風速のデータはSDカードに記録可能
■風向は16方位をLEDによるドット表示
■風速は平均風速及び瞬間/最大瞬間風速の切り替え表示
■風速値に対する警報機能やRS232C/アナログ出力機能も備えている

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

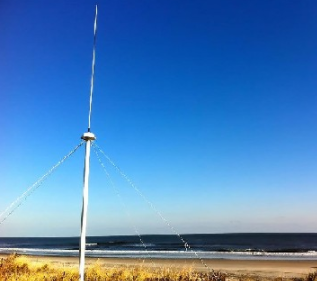

『SeaSonde』は、広い海域を年間を通して継続的にリアルタイムで
観測可能なHFレーダーシステムです。

データ処理アルゴリズムなどコダー社保有のパテントにより、非常に
高精度の二次元流況図のみならず、重要な波浪パラメーターも出力可能。

データを収集するためだけのツールではなく、取得したデータを活用し、
各種目的に沿って機能させることが期待出来ます。

【特長】
■非接触型システム
■安全的なデータ出力を保証
■スムースなパフォーマンスを保証
■遠隔操作が可能
■低消費電力で運用可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい

２０ｋｍまでの視程の計測をおこないます同時に、現在天気（降水の種別）も判断して出力します。

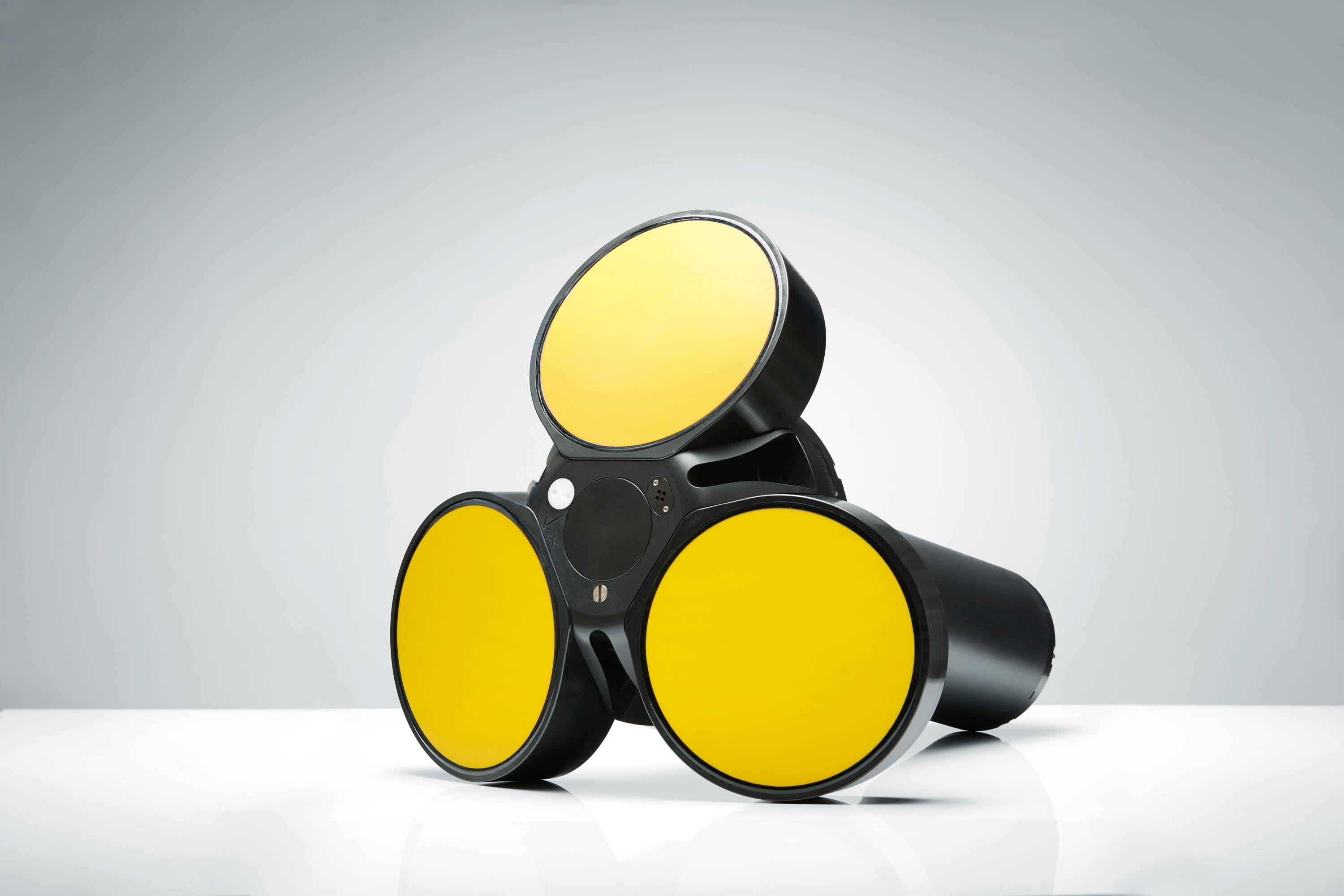

Signature55（シグネチャー55）は、耐圧水深1500m相当、1000mの測定レンジを持つ、流向・流速プロファイラー（多層流向流速計測）です。

Nortek製新AD2CPプラットフォームを搭載したことにより、効率的な観測モード制御や低消費電力を実現。独自ブロードバンド信号処理を用い、信頼性の高い高精度なデータ取得を可能にしております。

また、デザインの一新により、コンパクトでかつ現場での取り扱いを容易にする工夫を詰め込みました。

新設計トランスデューサーにより、一台で2台分の仕事をこなします。２種類の周波数（55/75kHz）を使用できるようになり、空間的に広範囲な計測と高解像度計測（水深方向に密な計測）を1台で実行可能です。

AHRS（姿勢方位基準装置、オプション）を使用することで、装置の動揺に伴う測定位置（セル位置）のズレをリアルタイムに補正します。海面ブイへの搭載など、動揺が大きな環境においても、より精度の高い流向流速計測が可能です。

Teledyne RD Instruments社製『ワークホース ADCP』は、世界の50カ国以上で数千にもおよぶ観測に使用されている、最も高精度でポピュラーな多層流向流速計です。
ドップラー効果を利用した計測方法により、1台のADCPで多層の流れデータを取得することができます。
小型・軽量なデザインは携帯性に優れており、海洋・河川・湖沼など様々な場所での使用に適しています。
また、ブロードバンド技術を用いることにより、高精度なデータを長期間連続して収集することができます。

【特徴】
○ブロードバンド信号処理による高解像度流速データ
○1年以上の連続観測ができる省電力設計
○高精度ボトムトラッキング機能 （オプション）
○多彩なオプション機能、豊富なアクセサリ
○RS-232C通信、RS422通信

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

当カタログは、大航計器製作所で取り扱っているコンパスをご紹介しています。

サンスター・箱入りコンパスをはじめ、木箱入修正式りコンパスや、
反射式磁気コンパスなどをラインアップ。

製品の選定にぜひご活用ください。

【掲載製品(一部)】
■サンスター・箱入りコンパス
■木箱入修正式りコンパス
■サンライト箱入型 下部照明式(箱入り)
■サンライト 下部照明式(架台付)
■修正式コンパス

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

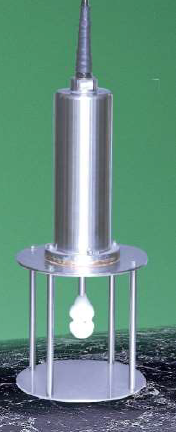

『TK-122型』は、シーバースや海洋観測塔などにおいて
長期間にわたり潮流(流向・流速)を測定し、
デジタル表示すると共に外部出力する定置式流向流速計です。

二成分の電磁式流速検出機構、電子式方位検出機構及び
それらのベクトル演算機能を備えています。

可動部分・摩耗部分が全くなく、設置・保守は陸上のみで可能で
ダイバーは不要となっております。

【特長】
■可動部分・摩耗部分が全くない
■電磁式二成分流速検出機構及び電子式方位検出機構を採用
■ノイズ・磁性材の影響を受けない特殊設計
■設置・保守は陸上のみで可能(ダイバー不要)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社の『WAVE HUNTER14 WH-501』は、
海底に設置して使用する波高・波向・流速計です。

水圧センサーによる水圧、電磁流速センサーによる東方成分流速(E流速)、
北方成分流速(N流速)を、サンプリング間隔(通常：0.5秒)で測定し、
測定時間分のデータを、SDカードに収録することが可能です。

水圧波高による安定した波浪観測が実現でき、
サブデータとして水温、方位も測定、収録します。

【特長】
■衛星通信でワールドワイドに変身
　KOBAZAME-S(別売)で地球のどこからでもモニタリングOK
■WAVE HUNTER08モードで、従来製品との互換性もバッチリ
■新機能の長周期モードで、省エネで津波や長周期波を同時観測が可能
■データメモリにSDカード(32GBまで)を採用
■自記機能は、間欠観測で6ヶ月以上、連続観測で30日以上、
　長周期波の観測にも対応

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

『TYPE S8II』は、長期安定性に優れ、標準器や副標準器として好適な
アネロイド型気圧計です。

気圧の変化に比例して膨張または収縮して気圧の変化を検出する気圧センサに
高性能の空ごうを使用しています。

1対の空ごうを左右対称に配置することで、回転軸に対する平衡を維持したり、
内部の機構をスプリングによって浮かせることで、振動の影響を受けにくい
構造になっています。

【特長】
■長期安定性に優れ、標準器や副標準器として好適
■防振機構内蔵の省スペース型で振動に強い
■重力補正や温度補正などの面倒な補正計算が不要
■傾斜、温度、加速度、摩擦による誤差がほとんどない
■国家標準とのトレーサビリティ書類添付可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

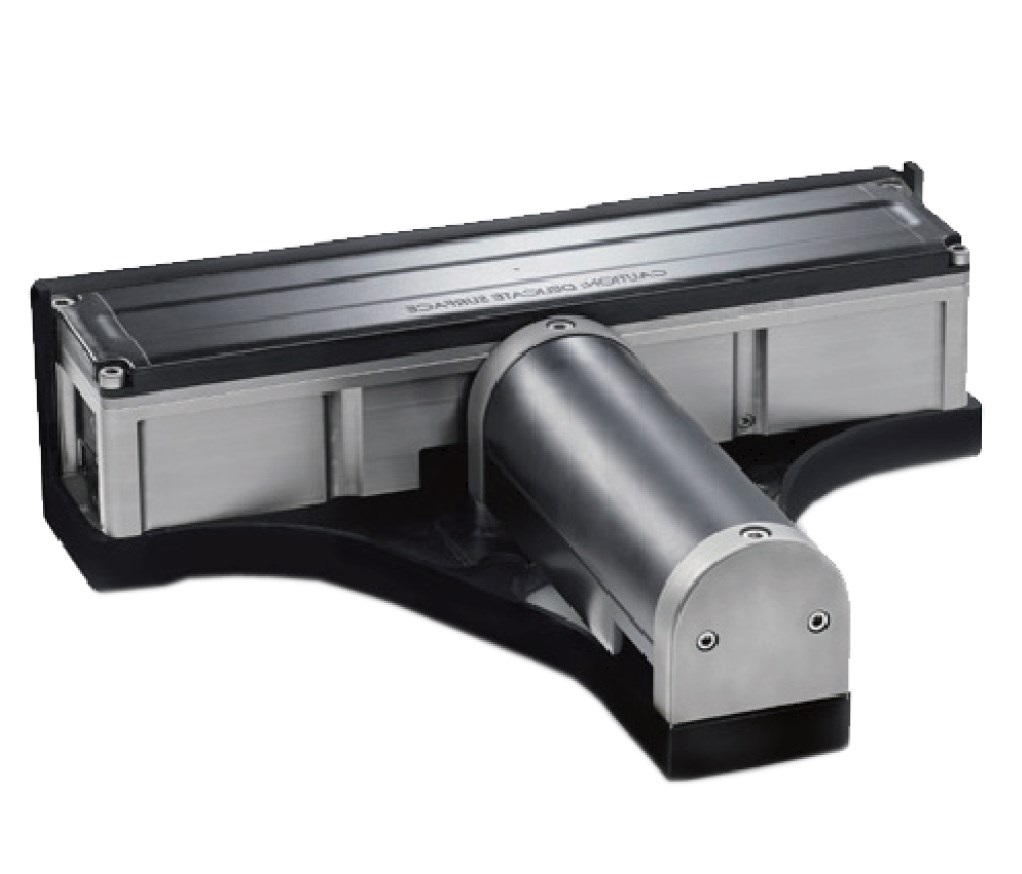

『SeaBat T50』は、0.5°×1°の超狭指向性ビームによる
超高解像度の測深データと、512本のビームによって十分な点群密度を
得ることが出来る超高解像度ナローマルチビームソナーです。

ソナープロセッサーは、小型船舶での運用に適したIP54 防水防塵仕
様のポータブルタイプ(T50-P)と、調査船・測量船の永久艤装向けの
2U ラックタイプ(T50-R)から選択することが出来ます。

【特長】
■荒天でも安心なIP54 設計
■優れた可搬性
■コンパクト
■低ノイズパフォーマンス
■堅牢なチタン製ソナーヘッド

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

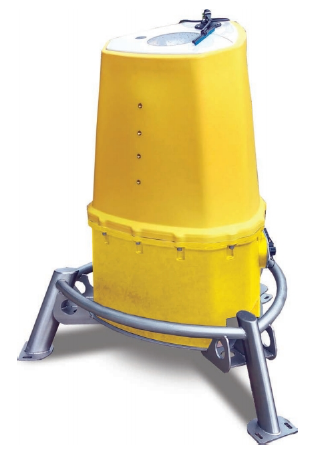

『ZX 300M』は、どのようなタイプの商用浮体ブイにも設置可能で、
様々なタイプのオフショアプラットフォーム用に設計されている
海上用ドップラーライダーです。

風況観測のコスト削減に大きく貢献。気象マストを越える高度の観測を
より高精度に実現しました。

海洋でのオペレーションに特化したデザインと機能で、全タイプの
商用ライダープラットフォームに設置・適応可能であることが実証済みです。

【特長】
■デッキから硬度10～200m+までの距離を測定
■海洋でのオペレーションに特化したデザインと機能
■洋上ライダーの中でも長い3年の長期保証
■全タイプの商用ライダープラットフォームに設置・適応可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当製品は、風向風速計「FTJ500」と表示器「LM-WIND2」のセット品です。

風向・風速のデータをリアルタイムに表示しながら、SDカードへ記録する
ことが可能。風速値に対する警報機能やRS232C/アナログ出力機能も備えて
います。

風向は16方位をLEDによるドット表示、風速は平均風速及び瞬間/最大瞬間
風速の切り替え表示です。

【特長】
■飛行機型風向風速計の風向・風速値をリアルタイムで表示
■風向・風速のデータはSDカードに記録可能
■風速値に対する警報機能やRS232C/アナログ出力機能も備えている
■風向は16方位をLEDによるドット表示
■風速は平均風速及び瞬間/最大瞬間風速の切り替え表示

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
