艤装におけるプロペラ軸芯出しの精密化とは？
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。

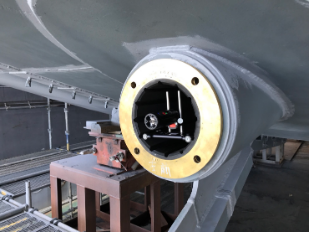

「Easy-Laser」による、プロペラ軸通り芯計測の事例をご紹介します。
ギアボックスとスクリューシャフト軸受の通り芯を確認できます。
ギアボックスの回転軸中心と、スクリューシャフト軸受中心の誤差を確認し、
リアルタイムで調整することが可能です。
そのほか、スタンチューブの通り芯計測では、受入検査に
レーザーシステムを使用して製品を確認することができます。
【事例概要】
■プロペラ軸通り芯計測
・ギアボックスとスクリューシャフト軸受の通り芯を確認できる
・リアルタイムで調整することが可能
■スタンチューブの通り芯計測
・受入検査にレーザーシステムを使用し製品の確認が可能
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
【導入事例】造船

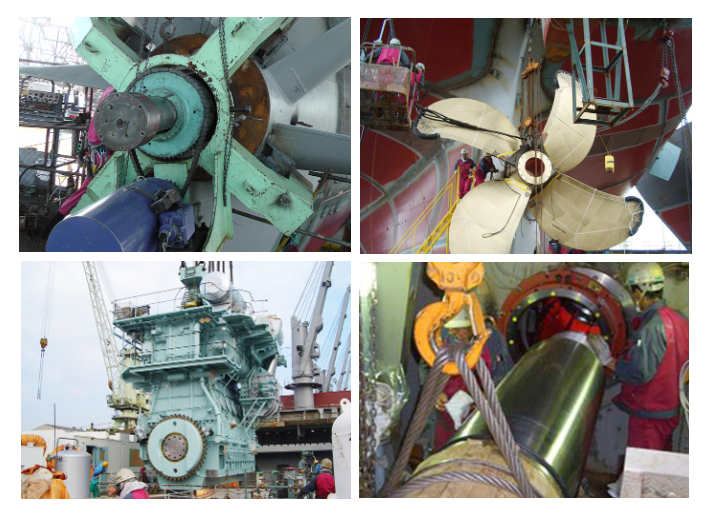

常石鉄工株式会社は、船尾管ボーリング装置や舵ボーリング装置などの
機械設備を有し「艤装工事」を行っております。
機関艤装仕上工事を中心に、主機・軸系・舵の据付仕上の他、各種舶用
ボーリング工事（現地加工）や機関室内機器据付、運転まで幅広く対応。
海外3工場に優秀なエンジニアを派遣し、現場の管理・指導を行っています。
【機械設備】
■船尾管ボーリング装置
・国内3機、海外6機
■舵ボーリング装置
・国内2機・海外2機
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
【事業紹介】艤装工事
お探しの製品は見つかりませんでした。
1 / 1
艤装におけるプロペラ軸芯出しの精密化
艤装におけるプロペラ軸芯出しの精密化とは？
船舶の艤装工程におけるプロペラ軸芯出しは、推進性能、燃費効率、振動低減、そして船体構造の健全性に直結する極めて重要な作業です。プロペラ軸と機関、そして船体構造との位置関係をミリメートル以下の精度で調整することで、これらの性能を最大限に引き出し、長期的な信頼性を確保します。この精密な芯出し作業は、船舶のライフサイクル全体にわたる運用コストと安全性を左右する鍵となります。
課題
高精度要求と作業の難易度
プロペラ軸と関連機器の公差は非常に厳しく、わずかなズレも許容されません。しかし、船体構造の歪みや設置環境の制約から、理想的な芯出しを実現するには高度な技術と経験が不可欠です。
熟練工への依存と技術継承の課題
長年の経験を持つ熟練工の勘や経験に頼る部分が大きく、若手への技術継承が困難な状況があります。これにより、作業品質のばらつきや人材不足のリスクが生じます。
測定・調整の非効率性
従来の測定・調整方法は時間と手間がかかり、複数回の試行錯誤が必要となる場合があります。これにより、工期遅延やコスト増加の原因となります。
環境要因による影響
船体内の温度変化、振動、船体の微細な変形などが芯出し精度に影響を与える可能性があります。これらの環境要因を正確に把握し、補正することが難しい場合があります。
対策
先進的な測定技術の導入
レーザー測定器や3Dスキャナーなどの高精度な測定機器を活用し、客観的かつ迅速に軸の位置を把握します。
デジタルツインとシミュレーション活用
船体や艤装品をデジタル化し、仮想空間で芯出し作業のシミュレーションを行うことで、最適な手順を事前に検討します。
自動化・半自動化システムの導入
芯出し作業の一部または全体を自動化・半自動化するシステムを導入し、作業の再現性と効率性を向上させます。
データ駆動型の品質管理
測定データや作業履歴を蓄積・分析し、品質管理基準の最適化や改善点の特定に活用します。
対策に役立つ製品例
高精度レーザーアライメントシステム
レーザー光を用いて軸の直線性や平行度をミリメートル以下の精度で測定・調整し、従来の光学式測定器よりも迅速かつ高精度な芯出しを実現します。
3Dスキャニング・モデリングソフトウェア
船体や艤装品の現状を3Dデータ化し、仮想空間での干渉チェックや最適な芯出し位置の検討を可能にします。
ロボットアーム搭載型自動調整装置
プログラムされた手順に基づき、ロボットアームが精密な位置調整を自動で行い、熟練工の負担軽減と作業品質の均一化に貢献します。
IoTセンサーネットワークとデータ分析システム
作業中の温度、振動、船体変形などの環境データをリアルタイムで収集・分析し、芯出し精度への影響を評価・補正するための情報を提供します。
