建造期間の短縮化とは？課題と対策・製品を解説

造船業界の工程管理では、複雑なプロジェクトの進捗を正確に把握し、効率的に管理することが求められます。特に、設計、資材調達、製造、艤装といった多岐にわたる工程を連携させ、遅延や手戻りを最小限に抑えることが重要です。3DEXPERIENCE プラットフォームは、これらの課題に対し、組織のエコシステム全体を統合し、データとプロセスの連携を強化することで、プロジェクト全体の可視性を向上させ、効率的な工程管理を実現します。

【活用シーン】
・設計変更の迅速な反映
・資材調達と製造工程の連携
・進捗状況のリアルタイム可視化
・品質管理の徹底

【導入の効果】
・プロジェクトの遅延リスクを低減
・コスト削減
・品質向上
・意思決定の迅速化

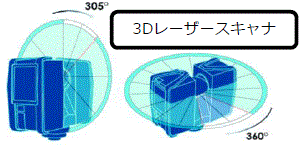

有限会社柏原工業では、3Dレーザースキャナを用いて
対象物の形状をそのまま3Dデータ化し、図面が失われたり
増改築が行われた対象の現況図を作成いたします。

高精度で現場合わせを最小限にできるため、入渠前に配管の事前製作と
表面加工処理が可能になり工期の大幅短縮に成功しました。

【特長】
■設計者のシステムに“現状そのまま”の形状データを
　インポートすることで高精度な設計が可能
■人の手を介さず設計データでNC化工することで精度を維持
■設計データをタブレットに入れ現場で3D図面を確認可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

就航船改造設計を行う株式会社バラストセブン様では、実船と完成図面の差異を正確に把握するため、
3Dレーザースキャナーで計測した点群を基にした設計を行っていました。
しかし従来の3D CADでは点群を扱えず、モデリングに長時間を要していました。

そこで配管や鋼材の自動モデリングを得意とする「ClassNK-PEERLESS」を導入。
点群の一部を選択するだけで配管を自動生成し、規格に合った径で延長できるなどの機能により、モデリング工数を大幅に削減。
結果、300ショットのモデリングを80時間未満で完了させ、受注から約3ヶ月の短納期を実現しました。

外板などの曲面構造も容易に作成可能となり、モデル精度の向上は、お客様への説明にも効果を発揮しています。
同社は今後この技術を活かし陸上分野への展開も見据えています。

【導入成果】
・ 配管、鋼材の自動モデリング機能による作業工数の大幅削減
・ 300ショットのモデル化を80時間未満で完了し、3ヶ月間の短期エンジニアリングを実現
・ 蓄積した3Dモデル化技術を活かしプラントなどの他業種への展開を推進

詳しくはPDFをご覧ください。

『コンボマット』は、船体、大型/耐圧タンク等に適した強化材です。

マット相当部分に2次バインダー(結合剤)を使用せず、
チョップドストランドとロービングクロスを1 シートに縫合。

複数層を一体縫合する事で、樹脂使用量を抑え、
高ガラス含有率の薄肉・高強度な製品を得ることができます。

【特長】
■積層工程の低減
■生産性向上によるコストダウン
■樹脂使用量を抑える
■高ガラス含有率の薄肉・高強度な製品を得ることが可能
■樹脂の含侵が早く、型添性も高い

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『JSB-2L』は、次世代へ向けユーザーニーズを集結し、高性能・高機能を
追求した舶用低圧主配電盤です。

大幅な小型化を実現しながらも、従来通り作業性を重視した設計で、
ケーブル接続、各種メンテナンスも従来品と同様に行えます。

また、ユニットの標準寸法幅を世界最小クラスへサイズダウンした
舶用集合始動器盤「JGP-21」もご用意しております。

【特長】
■発電機盤3面構成で当社従来比33%レスの幅寸法を達成
■作業効率を損なわない小型化設計
■ACBクレードル構造の改良による発電機盤の小型化
■省スペース化と操作性向上を実現
■当社独自の新型母線分割装置を採用

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

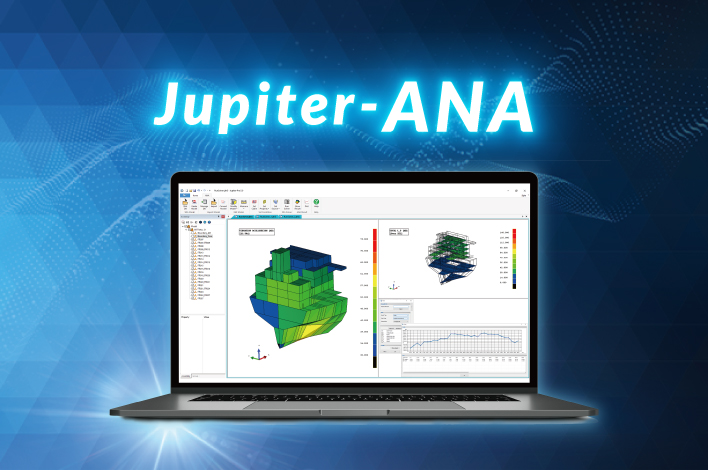

Jupiter-ANA（Advanced Noise Analysis）は、船内騒音解析向けモデリング、解析条件設定、解析実行、評価に関する一連の機能を備えたソフトウェアです。
１つのソフトウェアで、プリプロセッシング、ソルバー（船内騒音予測計算）、ポスト処理が可能になるため、対策検討のオペレーションも容易になります。
例えば、解析条件変更による再解析をした場合、15分程度で対策後の結果を確認できます。

############################################################################
機能や事例については、関連リンクの製品ページをご覧下さい。どんな些細なことでもお気軽にお問い合わせください。

『MT SERIES』は、頑丈で多様性のある設計の統合傾斜制御装置付き
トレーラー搭載マストです。

コンパクトな収納形状と分解可能な構造は、C-130輸送機や
フラットベッド型または標準型の車両での移動を可能にしました。

また、コンプレッサを傾斜制御やポール伸縮用に内蔵することで、
追加発電機や他の機器の筐体用にスペースを提供しています。

【特長】
■統合傾斜制御装置付
■さまざまな場所での使用に適する
■頑丈で多様性のある設計
■操作の簡易化
■カスタムメイド

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

当社は、レトロフィット・エンジニアリングの分野でのリーディングカンパニーです。
先端設備と卓越した技術力により、船舶設計の様々な分野で業界の発展に貢献しております。

しっかりとした設計作業はもちろんのこと、工事には現場監督を派遣、必要部材の供給も行う事により、工期短縮とコスト低減を実現致します。

どのようなご要望にもお応えできる体制を取っておりますので、ご不明な点やご心配な点などありましたら、何なりとお申し付けください。

またGREパイプとGRPグレーチングの販売におきましては、設計から施工、アフターメンテナンスまで全て対応しております。

【課題】
■過去の案件でプロトコルスタックのコードを変更したことがあった

【採用の決め手】
■μC3、μNet3はバイナリ提供だけでなくソースコードも提供されている
■日本語による技術サポートが受けられる

【導入効果】
■機能をタスクとして分割し、整理された状態で実装が可能になった
■技術サポートを活用し、カスタマイズも容易になった

【使用製品】
μC3/Compact、μNet3

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
