振動吸収締結とは？課題と対策・製品を解説

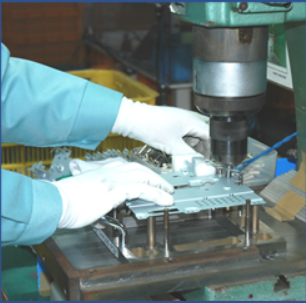

産業機械業界では、過酷な環境下での長期的な稼働に耐えうる製品の耐久性が求められます。振動や衝撃に強い構造、高い信頼性、そして安定した動作が、機械の寿命を左右し、生産効率を大きく左右します。カシメ工程や組立工程における品質のばらつきは、製品の早期故障や性能低下につながる可能性があります。当社Sub-Assy事業は、プレス部品だけでなく、パーツ調達を含めたトータル管理に対応し、お客様からの一貫生産依頼にお応えすることで、産業機械の耐久性向上に貢献します。

【活用シーン】
・高負荷がかかる産業機械部品
・振動や衝撃にさらされる部分
・長期間の稼働が求められる製品

【導入の効果】
・製品の信頼性向上
・長期的な稼働の実現
・メンテナンスコストの削減

ステンレス製タイトニックの特徴
『タイトニック』は、振動に強く、木・ゴムなどの経年変化にも追従し、ゆるみません。

これまでは木造建築の耐震座金として、
幅広く流通してきましたが、
今回多くのご要望をいただいておりました、
待望の、ステンレス製「タイトニック」が完成しました。

【特長】
■屋外での使用もOK
■木痩せに追従して締め付ける
■振動をマジックリングで締める力に変える
■地震や車の振動、台風の風で家が揺れにくい
■軽い締め付け力で大きな力に耐える

【屋外用途】
公園の遊具
照明器具の固定
振動が発生する設備の固定
熱等によって伸縮する器具の固定

【その他用途】
・船舶関係（振動抑制/固定/塩害）
・電鉄関係（振動抑制/固定）
・工場関係（接合部の固定）
・畜舎関係（牛舎、豚舎等の接合部の固定）
・遊具関係（締め付け金具の固定）


※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

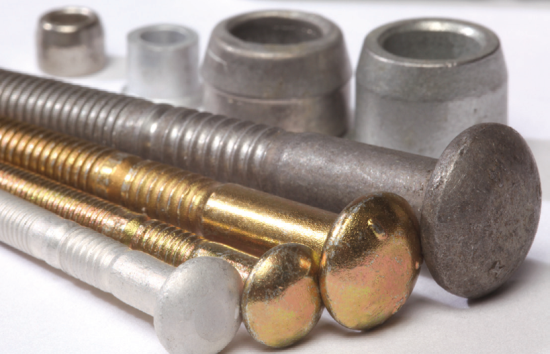

『C6Lハックボルト』は、強力で耐振動性の必要な固定アプリケーションに
最適なファスニングシステムです。

ユニークな溝デザインは、緩みを防ぐ永久的な固定を約束します。
一般産業機械製造業をはじめとして、空調機器、トレーラー、
海上コンテナ組立、回転装置、ショッピングカート、線路、輸送車両、
測定システム、及びその他多くの振動の多いアプリケーションまで、
最適締結法として使用することが出来ます。

【特長】
■独創的な設計
■耐振動性
■シンプルな取付け
■正確かつ安定した軸力
■サイズ　3/16"-3/8"

詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

【製品概要】振動を受ける場所のねじに使用し、緩み防止効果・脱落防止効果を発揮する、シングルタイプのゆるみ止めナット。凹型ナットと偏芯座金の組合せで、ダブルナットなら緩む振動環境でも、くさび作用による強力な緩み止め効果を発揮。仮締めは手で可。トルク管理は１回のみ。

『ノルトロックワッシャー』は、内側にクサビ形状、外側には放射状に
リブが付けられているゆるみ止めワッシャーです。

ノルトロックワッシャーを組み合わせることにより、強力な効果を発揮。
ボルトを締め付けると、リブが、締付物やナットにくい込み、ボルトナットの
ゆるみはクサビの作用効果で吸収されるので、ボルトの張力はかえって増大されます。

また、内側のクサビの角度がネジリード角より大きく設計されていますので、
激震にもナットがひと山以上ゆるむということはありません。

【ラインアップ】
■ノルトロックワッシャー　SC材　NL8
■ノルトロックワッシャー　SC材　NL10
■ノルトロックワッシャー　SC材　NL18
■ノルトロックワッシャー　SC材　NL27
■ノルトロックワッシャー　SC材　NL33　など

※詳細につきましてはお気軽にお問合せください。

『くさびナット』は、谷部の非対称なねじ山を特長とし、
くさび面を利用して高いゆるみ止め効果を発揮するナットです。

手で軽く挿入でき、通常ナット同様、着座するまで抵抗を感じません。

また、弛み止め効果は有限要素法三次元解析およびNAS規格、
振動試験より証明されています。

【特長】
■手で簡単に座金まで挿入できる
■引張り強さが大幅に増加
■コストメリット

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『ゆるまんぞー（W-V-LOCK）』は、ボルト・ナットと座金との間にラチェット機構を採用し、更に座金底面に喰い込み突起を配し、ワークに喰い込ませる事により、緩みを半永久的に無くす事に成功した安全ボルト・ナットです。(財)日本品質保証機構による振動緩み比較試験5台全て、17分間以上緩み無しをクリアしました。

【特長】
■ボルトと座金がラチェット方式で結合されており、
　片側の座面には数個の突起がある
■突起物が被締め付け物にクサビ状に食い込み、座金の回転を阻止し、
　ねじ全体として緩み止め効果を発揮
■強度の振動、長期の使用にても緩みを生じない
■安全性、耐久性の高いねじの緩み止め機構
■特許取得済

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい

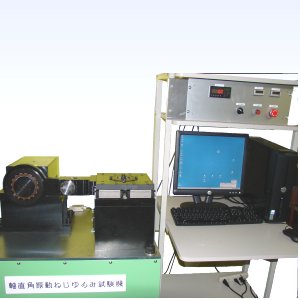

当社では、従来のユンカー方式を基に、ボルト＆ナットのゆるみ検証が簡単
にできる『軸直角振動ねじゆるみ試験機』を取り扱っております。

ゆるみのデモをはじめ、ゆるみ現象の解析やゆるみ止めボルト＆ナットの
開発などにご利用いただけます。

【特長】
■高振動エネルギーに耐える高剛性の本体は騒音振動に有利
■最大30サイクル/秒の高速度試験。ナットの回転を目視可能
■広いストローク範囲（最大±1.5mm）でより厳しい試験へ臨めます
■ストローク変更は簡単なカム交換で対応可能
■試験開始から結果のプリントアウトまでを自動処理　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

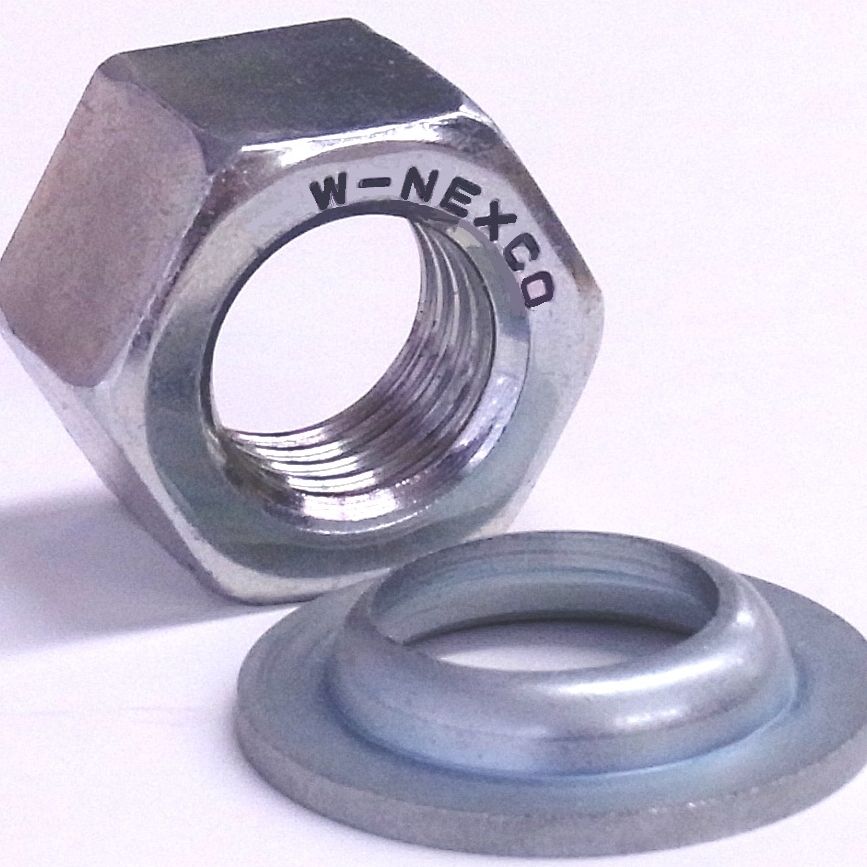

内臓スプリングがボルトにくい付き、強振動にも耐え、脱落防止も兼ね備えた緩み止めナットです。
