液体伝達における狭所配管対応とは？

液体伝達の狭所配管対応とは、限られたスペースや複雑な経路を持つ配管システムにおいて、液体を効率的かつ安全に伝達するための技術やソリューションを指します。特に、機械装置の小型化や高密度化が進む現代において、その重要性は増しています。目的は、省スペース化、性能維持、メンテナンス性の向上、そして液漏れや圧力損失の最小化です。

各社の製品

絞り込み条件：

▼チェックした製品のカタログをダウンロード

一度にダウンロードできるカタログは20件までです。

フッ素樹脂継手『70シリーズ』

株式会社フロウエル

『70シリーズ』は、非常にコンパクトに設計されており、小スペースでの集積配管や配管重量の低減を実現できるフッ素樹脂継手です。従来の突合せ溶着継手に比べ、溶着面積が広く・溶着肉厚が厚い為、機械的強度が向上。差込方式により、継手とチューブの芯ズレが起こりません。また、気泡発生や液溜りの要因とされる配管中の段差や隙間を極小に抑え、流体へのストレスを軽減しました。【特長】 ■新溶着システム ■流体がスムーズに流れるフラットな溶着内面 ■確実な溶着 ■省スペース作業の実現 ■コンパクト設計と軽量化 ※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

製品を詳しく見るダウンロードお問い合わせ

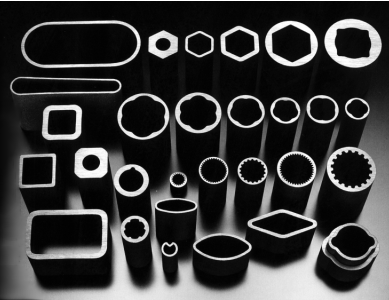

鋼管「冷間引抜鋼管」

大阪鋼管株式会社

「冷間引抜鋼管」は、熱間製品に比べて、高い寸法精度での製造が可能です。熱間製品に比べて、表面の仕上りが滑らか。特に管の場合には、後処理では表面研磨が困難な管内面も美しい仕上りとなります。熱間では製造不可能な細径管も製造が可能。豊富な材料管の在庫と綿密な工程管理により短期間での製造が可能。急なトラブル、工期が短い等、いつでも対応します。【特徴】 ○高い寸法精度 ○滑らかな仕上り ○安心と信頼の品質管理システム ○短納期対応 ○多彩な製造品詳しくはお問い合わせ、またはカタログをダウンロードしてください。

製品を詳しく見るダウンロードお問い合わせ

チェックバルブ(逆止弁)『スーパーチェック』

アスタム株式会社

【特長】 ■画間寸法が小さい ■軽量 ■シンプル構造 ■弁箱・弁体、各パーツの材質の組み合わせが豊富 ■円筒形弁箱のため、構造上高圧に適している ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

冷間引抜き加工による異形デザインパイプ

三笠株式会社

冷間引抜き加工において、真鍮、アルミ、銅の特殊異形デザインパイプの製造、加工を行っている製造可能寸法としてはφ3～φ70まで肉厚0.3～3.5mm（材質により異なります）ができ、形状は様々な異形状が可能です。金型製作から完成まで自社工場で行っている為、納期、コストに協力でき、品質管理体制においても全工程厳しく品質管理を行い、安心していただける物作りを遂行しています。図面を承っております！お困りでしたら、まずはご相談ください。【特長】 ■真鍮、アルミ、銅の特殊異形デザインパイプの製造、加工を行っている ■製造可能寸法　・φ3～φ70まで　・肉厚0.3～3.5mm（材質により異なります） ■様々な異形状を対応可能 ■金型製作から完成まで自社工場で行っている ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

【カタログ】ステンレス　パイプ・条鋼

モリ工業株式会社

当カタログは、モリ工業株式会社が取り扱うステンレスパイプ・条鋼を掲載しております。さまざまなサイズが制作可能な薄肉ステンレス管や、指定の長さに切断可能な配管用ステンレス鋼鋼管[TP]など、幅広い製品をご紹介しております。ご要望の際はお気軽にお問い合わせください。【掲載内容】 ■薄肉ステンレス管 ■配管用ステンレス鋼鋼管[TP] ■一般配管用ステンレス鋼鋼管[TPD] ■ステンレス・フレキシブル管 ■装飾・構造用ステンレス管　など ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

ステンレスフレキシブルチューブ

ショーワインダストリー株式会社

当社では、軽量で柔軟性に富み、ケーブルのみならずファイバーやセンサーのプロテクターとして使用されている『ステンレスフレキシブルチューブ』を取り扱っています。曲げた形状を保持できるタイプの「SIN　インターロックタイプ」、柔軟かつケーシングよりも引張りやねじれに強く、延びない「SSI　セミインターロックタイプ」、ローコストタイプの「SKS　ケーシングタイプ」などを取り揃えています。【ラインアップ】 ■SIN　インターロックタイプ　・継手取付：接着・カシメ ■SSI　セミインターロックタイプ　・継手取付：接着・カシメ・ビス止め ■SKS　ケーシングタイプ　・継手取付：接着・カシメ・ビス止め ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

『FLEXIBLETUBE』総合カタログ

株式会社淀川螺旋管製作所

当カタログは、主にステンレス・テフロンチューブや各種エキスパンションジョイント、スプリンクラーフレキを取り扱う株式会社淀川螺旋管製作所の、フレキシブルチューブ総合カタログです。高頻度の屈曲にも耐える「Sタイプ（スパイラル型）」をはじめとし、稼働中に伸びが起きても捻じれが生じない「Aタイプ（一つ山型）」や、柔軟性に優れ、短面間での製作が可能な「Y-F300番」といった、様々な製品を掲載しております。【掲載内容】 ■Sタイプ（スパイラル型） ■Aタイプ（一つ山型） ■アニュラータイプ（Ω形） ■クリーンチューブ（超柔軟型） ■Y-F100番Y-F250番　など ※カタログをご希望の方はお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

SZチューブ

株式会社フジクラハイオプト

当社では、何本ものケーブル・コードを束ねるだけでなく、任意のケーブル・コードを容易に増設・撤去・切り分けできる『SZチューブ』を取り扱っています。 SZ型オープン構造で、容易にケーブルコードへ横から取り付け可能です。ご要望の際はお気軽にお問い合わせください。【特長】 ■長尺巻きの状態から必要分だけを取り付けるので端尺や継ぎ足しが出ない ■横からの取り付けなので、狭い場所でも無理なく作業可能 ■結束後は着脱するケーブル・コード以外はそのままに、　任意のケーブル・コードの増設・撤去・切り分けが容易に行える ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

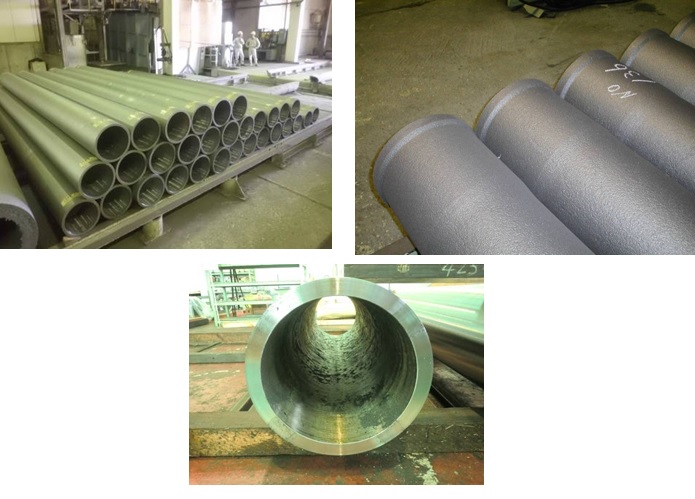

遠心力鋳鋼管・遠心力鋳鉄管

新日本工機株式会社

精度を必要としない製品については、内外径をＧｒ処理とし、コストを抑えることができます。外径は、金型によって決定いたしますが、内径は溶湯によって決まります。その為、肉厚が厚い製品も薄い製品も自由に設定することが出来ます。また、個数がそろえば、短尺品も対応させていただきます。弊社に在庫品がありましたら、そちらを出すことも可能です。

製品を詳しく見るダウンロードお問い合わせ

ステンレス鋼製ねじ込み継手『8角ねじ継手』

株式会社大一商会

『8角ねじ継手』は、お客様からのニーズにお応えした新しいタイプのステンレス鋼製ねじ込み継手です。従来の配管作業で、締め込み部に付いてしまう傷を抑える事が可能。また、狭い空間での締め込み作業が軽減され、作業時間の短縮が図れます。【仕様（一部抜粋）】 ■JIS B 2308　ステンレス鋼製ねじ込み継手規格に適合 ■使用流体　・蒸気　・空気　・ガス　・水　・油など ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

ゴムホース用マンドレルの手曲げ加工サービス

有限会社シン・エンジニアリング

当社では、ゴムホース用マンドレル(マンドル、芯金)の手曲げ加工を行っております。金型、治具に限らず小さな部品加工1つからでもご相談に応じます。破損した部品等をお預かりして寸法測定、製図を行う事も可能です。お客様から図面を支給して頂ける場合は2DはDXF、3Dモデルの場合は SolidWorksやその他フォーマットでの受け入れが可能です。【製品】 ■マンドル1　材質：SS ■マンドル2　材質：Al ■マンドル3　材質：特殊鋼　など ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

S-jointステンレス製品「ミニチュアバルブ」

三興マテリアルサプライ株式会社

S-jointステンレス製品「ミニチュアバルブ」は、S-joint 接続口、管用テーパーねじ接続口の接続方法でご利用頂けます。ストレートタイプとアングルタイプがあります。「SVAW Type」をはじめ、「SVBW Type」や、「SVDW Type」など、用途に合わせた、多数の製品をラインナップしております。【特徴】 ○ハンドルトルクも軽く非常にコンパクトな構造 ○パネル取付も簡単にできる構造 ○ハンドル色も豊富 →黒・赤・緑・黄色・白（標準は、黒色です）詳しくはお問い合わせ、またはカタログをダウンロードしてください。

製品を詳しく見るダウンロードお問い合わせ

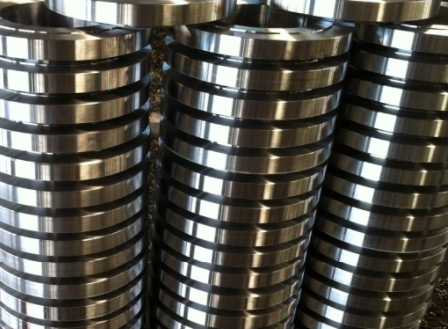

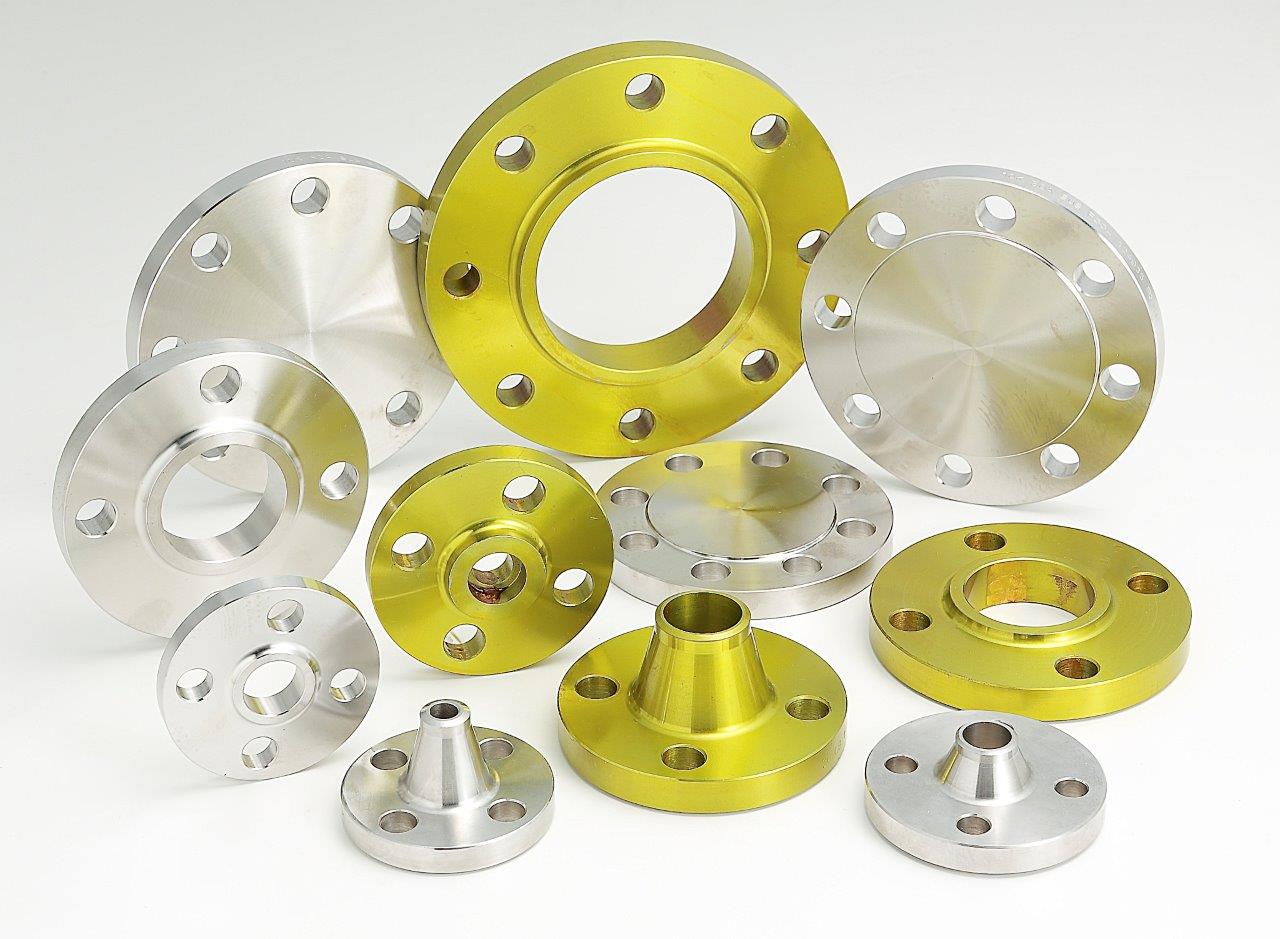

SS400配管フランジ

日本フランジダイレクト株式会社

当社では、SS400配管フランジ全般（SOP、SOH、SW、TR、LJ、WN、BL）を取り扱っております。材質はSS400（炭素鋼）やSFVC2A（鍛造品）や低温材及び高温材対応可能。サイズは10Aから1500A、対応規格はJIS、JPI/ASME(ANSI)で、オーダーメイドでのフランジ製造も可能です。ご要望の際はお気軽に、お問い合わせください。【概要】 ■製品名：配管用フランジ　SOP・SOH・SW・TR・LJ・WN・BL ■材質：SS400　炭素鋼 ■サイズ：10A～1500A ■規格：JIS JPI/ASME(ANSI) ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

ステンレス製　70Ｋユニオン

藤井高圧工業株式会社

新製品。弊社、藤井高圧工業にて設計しました、オリジナル製品です。即納体制、日本国内にて製造・販売をさせて頂いております。

製品を詳しく見るダウンロードお問い合わせ

SMCヒーター（スーパーマイクロヒーター）

株式会社近畿電熱機器製作所

『SMCヒーター』は、バンドヒーターに比べて極薄板形状なので、非常に狭いスペースでの使用に際しても、余裕をもった設計が容易にできるヒーターです。また、発熱体（ニクロム線）をコイル状に加工できるため、お客様のご要望に応じて余裕をもった発熱抵抗値の設定が可能。容量の大小に関わらず、安全性の高いニクロム線の線形を選択いただけます。ご要望の際はお気軽に、お問い合わせください。【特長】 ■コンパクト・高機能 ■高絶縁・長寿命 ■高い熱効率・省エネ型 ■多用な用途 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

オーダーメイドパイプフォーミング　多重管

中山工業株式会社

中山工業株式会社は、オーダーメイドでどんな多重パイプも造ります。材質の組み合わせはお客様の自由。カタチや大きさも自由自在。ステンレス鋼はもちろん、何でも好きな材質のものを入れることが可能です。軽量化・コストダウン・強度アップにも貢献。アイディア次第で、新たなビジネスチャンスが広がります。【特徴】 ○オーダーメイドでどんな多重パイプでも製作可能 ○カタチや大きさも自由自在 ○軽量化・コストダウン・強度アップにも貢献 ○お好きな材質の組み合わせが可能詳しくはお問い合わせ、またはカタログをダウンロードしてください。

製品を詳しく見るダウンロードお問い合わせ

フレキシブルチューブ

サンフレックス株式会社

当社では、各種フレキシブルチューブを取り扱っております。企画、設計・開発製造・導入・運用まで一貫したソリューション事業でお客様をサポートいたします。ご要望の際はお気軽にお問い合わせください。【ラインアップ】 ■サンフレックスアニュラーチューブ ■サンフレックススパイラルチューブ ■サンフレックスワンピッチチューブ ■サンフレックスアニュラー2プライ ■サンフレックスソフトチューブ ■サンフレックスDUOチューブ ■サンフレックスワイヤーブレード　など ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

TVFS技術（二次元集積配管技術）

タイム株式会社

「TVFS(二次元集積配管)」とは、FSW(摩擦撹拌接合)技術を応用して、プレートの接合強度を高め、耐圧力と気密性を飛躍的に向上させた接合技術です。この技術により従来の三次元的配管を二次元的に集積させます。また、自由度の高い複雑な配管経路をつくることができます。熱交換プレートに最適です。【特長】 ○信頼性の向上 ○冷却、方熱効率ＵＰ ○省スペース化 ○トータルコストの低減 ○リサイクルその他詳細は、カタログをダウンロード、もしくはお問合せ下さい。

製品を詳しく見るダウンロードお問い合わせ

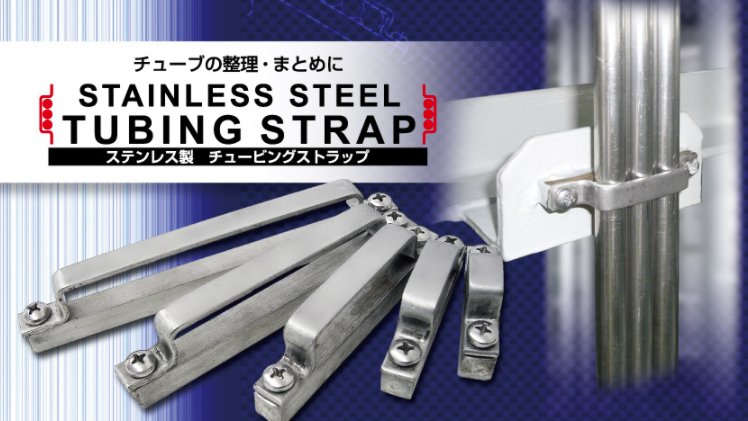

ステンレス製　チュービングストラップ

株式会社フジテックエンジニアリング

当社では、台板及び受台に直接溶接ができるステンレス製のチュービングストラップを取り扱っています。チュービングオサエ板に2.5mmの板を、サポート座に10mmの角棒を採用しているため、多管の場合のストレスに負けず、チューブ配列の仕上がりもよくなっております。また、チューブと下面の距離がもう少し欲しい時は、サポート座の積み重ねにより可能です。【特長】 ■M5のネジを採用しているので、力強い締めつけができる ■台板及び受台から離れた所にも取付ができる ■ネジ取付ができる ■ステンレス製（SUS304）なので、塗装しなくてもよい　※SUS316も製作しております ※詳しくはお気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

パイプ造管サービス

株式会社岡島パイプ製作所

当社は、普通鋼鋼管、表面処理鋼管、特殊鋼鋼管の製造販売とそれに付帯する事業を展開しております。一貫して「小径薄肉精密電縫管」の専門メーカーとして各種産業向けの機械構造鋼管を製造し、自動車やガス機器など最終製品の性能向上に協力してまいりました。当社の製品は、見えることろも見えないところも、あらゆる分野に渡って使われております。【製品例】 ■自動車　・ヘッドレストステー　・シートフレーム　・シートスライドレバー　など ■オートバイ・自転車　・ハンドル　・バックミラーステー　・マフラー　など ■家庭用機器　・給湯器　・ガスストーブ　・炊飯器　など ■その他　・ローラーコンベアー　・鋼製家具　・ランスパイプ　など ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

極薄肉溶接ステンレスパイプ

株式会社廣澤精機製作所

当社では独自の設備を使用しシューフォーミングすることにより管厚0.1mmまでの極薄肉ステンレスパイプの製造を実現しております。長年培ってきたステンレスパイプ製造の経験を活かし、 JIS規格等の規格外品の製造も可能です。ステンレスパイプの製造だけでなく、切断、溶接等の2次加工にも対応しております。また、通常はお客様にお届けするまでに3ヶ月以上必要とされていますが、当社では最短2週間で最小1本からお客様にお届けいたします。【対応可能サイズ】 ■中・大径ステンレスパイプ　管厚0.1～2.0(mm)　外径10.0～360.0(mm)　長さ～8000mm ■小径ステンレスパイプ　管厚0.1～2.0(mm)　外径8.00～31.80(mm)　長さ～6000mm 材質により製造可能サイズが変わります。上記のサイズ以外についてもご相談に応じます。 ※詳しくはお気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

板巻きパイプ（RPパイプ）

株式会社河村工機製作所

当社では、プレスで培ってきた高精度な加工とプラズマ溶接による高品質な溶接によって『板巻きパイプ（RPパイプ）』を製造しております。Ｒ（ロール）してＰ（プラズマ溶接）する工程を同一ラインで加工。今まで長尺で造管されたものを切断して使う発想から、必要な長さで必要な分だけ造管する「1本から1個へ」の発想に。板巻きならではの孔明けやルーバー加工などの付加価値をつけてお届けします。ご要望の際はお気軽にお問い合わせください。【メリット】 ■かんばん納入対応 ■在庫のムダ削減 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

流体制御用バルブ　設計サービス

大成工業株式会社

当社は、流体制御用のバルブをオーダーメイドで設計/製造まで行うサービスを提供しています。大まかなイメージやご要望を、実際の製品まで具体化していくコンシェルジュ的なサービスなので、詳しい仕様や要件がなくても、まずはご相談から始められます。また、特殊な用途で使われるバルブを得意としているので、複雑な制御や数が少なくても安心してご相談ください。「商材を増やしたい」、「需要があるけど作ってくれるところがない」とお困りの商社様や、「特殊なので汎用品では見当たらない」、「どこも作ってくれるところがない」、「どこに相談したらいいか分からない」とお困りの方は、お気軽にご相談ください。【製品実績】 ■真空圧対応／チェックバルブ　[専用品] ■船舶エンジン搭載／レリーフバルブ　[専用品] ■ジェットエンジン搭載／チェックバルブ　[専用品] ■フローティング構造／チェックバルブ　[専用品] ■複合バルブユニット　[専用品]　など ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

フレキシブルチューブ　製造サービス

株式会社大門製作所

当社では、1本1本心を込めて、100%受注生産かつローテク手造りでフレキシブルチューブを製造しております。下巻にステンレス線と上巻にアルミ線を組み合わせ、独自開発した軽量のDFAシリーズや、安定した品質と量産コストを抑えた DFMシリーズなど、ニーズに合った製品をお選びいただけます。【ラインアップ】 ■DFAシリーズ ■DFMシリーズ ■ND5シリーズ ■SFSシリーズ ■DFSシリーズ ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

HAWE「Industry」

名岐産業株式会社

配管レスでとてもコンパクトです。システムの発熱を緩和します。保守・メンテナンスがとても簡単です。【ラインナップ】 ○ポンプ ○コンパクトパワーパック詳しくはお問い合わせ、またはカタログをダウンロードしてください。

製品を詳しく見るダウンロードお問い合わせ

パイプ　薄肉溶接パイプ（長尺管）

フジ精工株式会社

シューフォーミング連続自動造管ラインの設備を整えております。大量生産向きの設備であり、大幅なコストダウンが可能です。量産品の場合、オフラインで指定長さに連続切断し、御要望にお応えしています。【特徴】 ○ステンレス（SUS304、430、316、316L他） ○銅（無酸素銅、リン脱酸銅） ○チタン ※要打ち合わせ ○任意の長さで製作可能

製品を詳しく見るダウンロードお問い合わせ

フレキシブルチューブ

株式会社ダイフレックス

当社では、LEDライトやマイクロホンなどの物品の保持や設置、配管、ケーブルの保護、液体やエアーのノズル用途など、様々なニーズに対応するフレキシブルチューブを取り扱っております。要望される耐荷重、最小保持曲げR、使用環境等をお伺いの上で、お客様の御用途に合ったフレキシブルチューブをご提案、設計を行い、更にはこのフレキシブルチューブを使った完成品に至るまでサポートし、ご提供致します。【ラインアップ】 ■スタンドフレキ ■セミインター ■インターロック ■ケーシング ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

各種精密パイプ加工サービス

旭工業有限会社

旭工業有限会社は､各種精密パイプ加工を行うパイプ加工専門会社です｡ステンレスパイプ・レアメタルパイプ・異形パイプ・コイル管・直管など､定尺品・オーダー品問わずあらゆる製品を製造しております｡特に当社の製造する溶接引抜き管は品質が高く､精密細管や二次加工まで社内一貫生産での対応が皆様に喜ばれております。ステンレスパイプ・レアメタルパイプ・異形パイプ定尺品のほか、オーダーメイド生産で小ロットからご注文いただけます。その他各種パイプ加工もお任せ下さい。【主要製品】 ■だるま型パイプ ■異形管 ■ネジ切り加工(外溝・内溝) ■絞り加工 ■端末加工　など ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

油圧部品『マニホールドブロック』

川上産業株式会社

『マニホールドブロック』は、直方体の金属の内部に油圧回路に対応する油路を形成したものです。油圧回路をマニブロ化すると、油圧装置は小形・軽量（1/5～1/10）となり、しかも配管が少なくできるので油漏れしにくいという大きなメリットが得られます。 ※詳細については、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

チューブフィッティング『ゴーエアーサービス・フィッティング』

株式会社郷田製作所

株式会社郷田製作所は、取付時の回転半径が従来の約1/2、直径が1/3となり狭い場所の配管も短時間で確実なチューブフィッティングを取り扱っております。複雑な配管要求を可能にし、コンパクトで美しく効率的な配管を実現します。【特長】 ■エアー源より数本の分岐菅に利用すると、　従来のニップル・チーズ継手の約1/2～1/3の部品点数でOK ■取付作業時間は1/2以下、スペースも1/2以下ですみ、経済的 ■マニホールドのかわりにもなる ■利用範囲が広く、先進機種にもジャスト・フィット ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

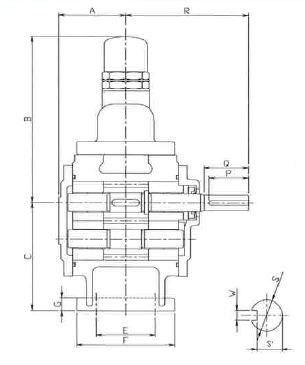

サークリュートギヤーポンプ『MS型』

株式会社ムサシノ製作所

『MS型』は、従来の製品と比べて30％も重量を軽減した、小型軽量のサークリュートギヤーポンプです。特殊平軸受け使用により、低粘度から高粘度まで対応。吸・吐フランジはJIS規格に準じております。また、回転方向の変更は容易になり、ケースを180度廻すだけで、機械加工等は一切必要ありません。【特長】 ■小型軽量 ■低粘度から高粘度まで対応 ■回転方向の変更が簡単 ■吸・吐フランジはJIS規格準拠 ■MS-25、MS-30はパイロット作動式安全弁 ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

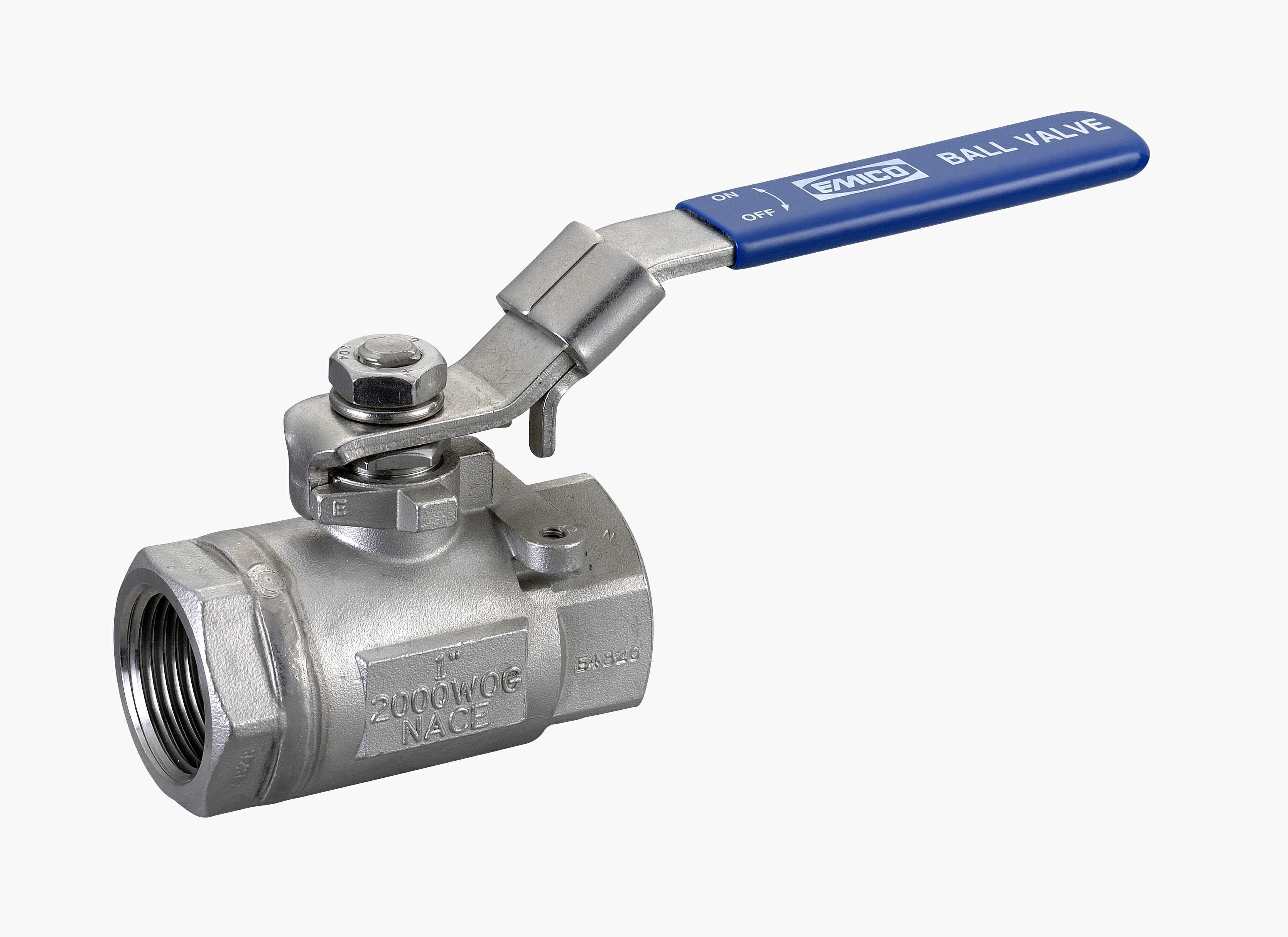

台湾EMICO 《ネジ込ボールバルブ》

一原金属工業(EMICO)

一原金属工業（EMICO）のネジ込ボールバルブは、弁体構造はボールバルブ方式を採用し、流体抵抗が小さく開閉は、ハンドル90°回転式(1/4回転)で簡単です。接液部材質は、SUSとPTFEのため、耐食性に優れており、部品点数が少ないので、コストパフォーマンスにも優れています。そしてバルブ形状はコンパクトなので、狭い場所でも取付が可能です。台湾と上海の工場はすでにISO、PED　CE　QAシステムを取得し、弊社が設立したロストワックス精密鋳造工場もAPI-607 防火性認証、AGA認証(オーストラリアガス協会認定)、TA-Luft Fugitive Emission Certificate、UL/CUL Approval Cryogenic Test Approval、ATEXなどの認証を取得しました。 ◆◆日本人スタッフがいますので、製品の詳細及びご相談などについてはお気軽にお問い合わせください◆◆

製品を詳しく見るダウンロードお問い合わせ

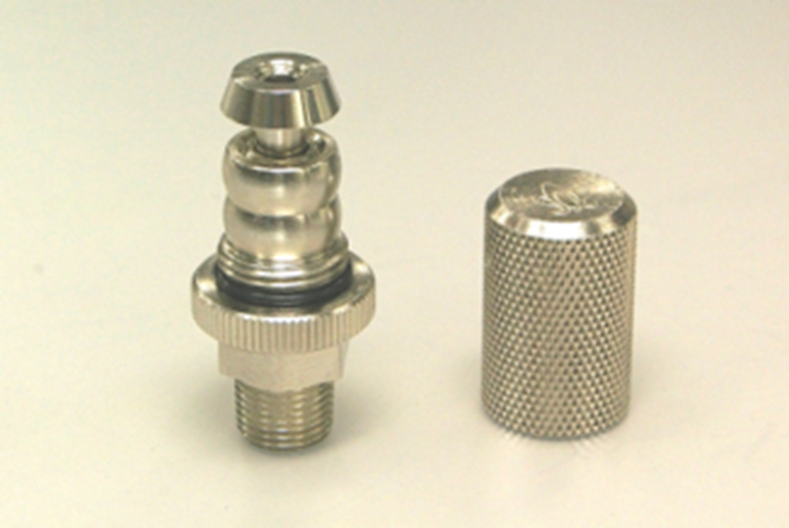

検圧プラグ・検圧管

株式会社正英製作所

● ストップ弁付検圧管 (SKV-P) 配管内の圧力測定、炉内圧力、バーナヘッド圧力の測定に使用できます。保護キャップを取り外しても、ガス流体は噴出することなく測定ホースを装着可能。測定終了後、測定ホースを抜き取っても、自動で安全弁が閉まり、ガス流体は噴出せず安全です。工具不要で圧力測定ができるため測定点数が多い場合に有効です。【サイズ】 SKV-6P:6A(1/8 B) SKV-8P:8A(1/4 B) ● 二段式検圧管(SKV-H) 配管内の圧力測定、炉内圧力、バーナヘッド圧力の測定に使用できます。使用時は、プラスドライバーで検出孔のネジをはずし、使用後はネジを止める。測定ホースチューブの内径がφ6,φ8両方使用可能です。【サイズ】 SKV-6H:6A(1/8 B) SKV-8H:8A(1/4 B)

製品を詳しく見るダウンロードお問い合わせ

お探しの製品は見つかりませんでした。

1 / 1

液体伝達における狭所配管対応

液体伝達における狭所配管対応とは？

課題

限られた空間での配管敷設の困難さ

機械内部や設置場所の制約により、配管を曲げたり、接続したりするスペースが極端に少ない状況で、適切な配管ルートの確保が難しい。

圧力損失と流量低下のリスク

狭い配管や急な曲がりは、液体の流れに対する抵抗を増加させ、圧力損失や流量低下を引き起こし、システム全体の性能を低下させる可能性がある。

メンテナンスと点検の作業性低下

狭所に配管が集中していると、部品の交換、清掃、点検などのメンテナンス作業が困難になり、時間とコストが増大する。

液漏れや破損のリスク増大

狭い場所での無理な配管や、頻繁な振動、熱膨張・収縮などにより、配管や接続部にストレスがかかり、液漏れや破損のリスクが高まる。

対策

フレキシブルホースの活用

柔軟性のあるホースを使用することで、複雑な形状や狭い空間でも容易に配管ルートを確保し、振動吸収効果も期待できる。

小型・高効率な流体機器の採用

コンパクトでありながら高い性能を発揮するポンプやバルブ、コネクタなどを選定し、スペース効率と性能を両立させる。

モジュール化された配管ユニット

事前に組み立てられた配管モジュールを導入することで、現場での複雑な作業を減らし、迅速な設置とメンテナンスを可能にする。

特殊形状コネクタ・アダプタの使用

狭所や特殊な角度での接続に対応できる、小型で高信頼性のコネクタやアダプタを使用し、配管の自由度を高める。

対策に役立つ製品例

高耐久性フレキシブルチューブ

耐圧性、耐熱性、耐薬品性に優れ、様々な流体に対応できる柔軟なチューブ。狭い空間での配管レイアウトの自由度を大幅に向上させる。

ミニチュア流体制御バルブ

小型ながら精密な流量制御が可能なバルブ。限られたスペースに多数配置しても、システム全体のコンパクト化に貢献する。

クイック接続式配管継手

工具不要で迅速な着脱が可能な継手。メンテナンス時の作業時間を短縮し、狭所での作業効率を向上させる。

一体型流体分配モジュール

複数の流体経路をコンパクトに集約したモジュール。配管点数を削減し、設置スペースの最適化と信頼性向上を実現する。
