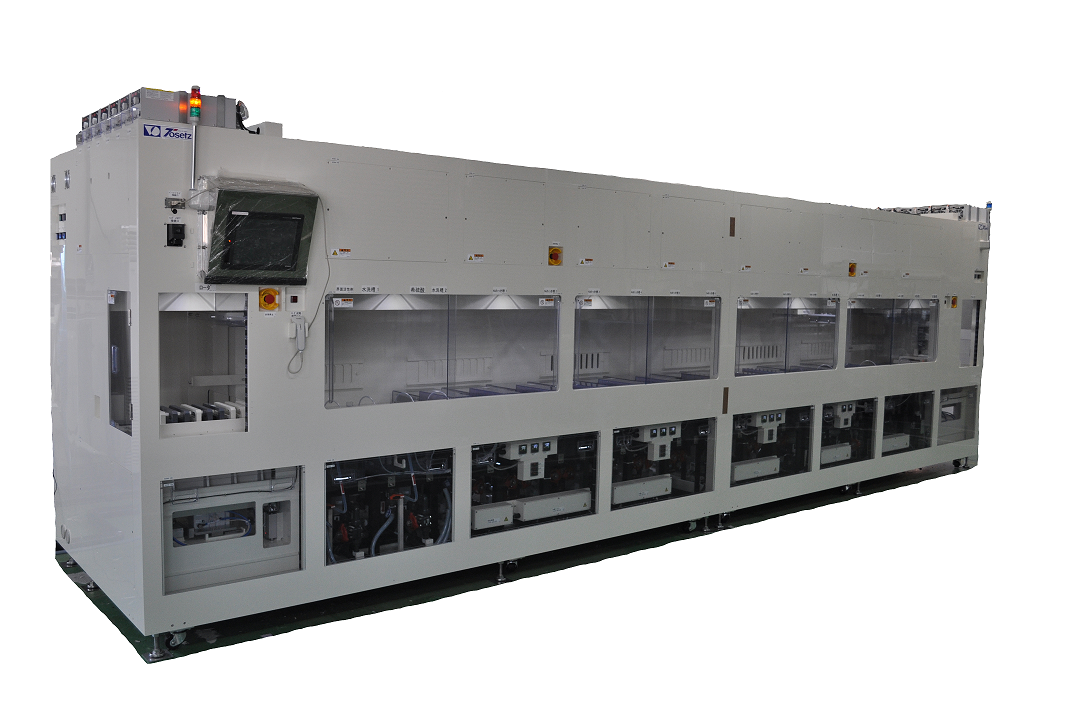

電解/無電解めっき装置

電解/無電解めっき装置
株式会社東設
薬液を問わず、お客様の目的に応じたタイプのめっき装置及びプロセスのご提案が可能です。受注装置のほとんどがオリジナルな仕様となり、御社のご希望の装置を提供できます。 1．4種類のめっき方式：目的に応じためっき方式とプロセスもサポート 2．膜厚均一性±2%以内：フェイスアップ方式 3．全組成対応磁性膜めっき：全組成に対応しためっき液作製、成膜 4．HDD業界全社に納入：磁性膜めっき装置
製品を詳しく見るダウンロードお問い合わせ

オプトエレクトロニクス部品

オプトエレクトロニクス部品
エムシーオー株式会社
当社では「オプトエレクトロニクス部品」の製造販売を行っております。 好適なワイヤー濡れ性を確保したプレーティング加工の「光通信用Min-DiL, Min-Flat＆Min-Pin;パッケージ・低速＆低コスト型HTCCパッケージ」や AuSn共晶パッドの「Optica Platform＆サブマウント・ブレージングAssy メタル＋セラミック」などをラインアップ。 ご用命の際は、当社までお気軽にお問い合わせください。 【特長】 ＜Optica Platform＆サブマウント・ブレージングAssy メタル＋セラミック＞ ■CuW/ヒートシンク ■Al2O3,ALN,SiC基板 ■高信頼性薄膜技術 ■AuSn共晶パッド ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
製品を詳しく見るダウンロードお問い合わせ

受託開発サービス

受託開発サービス
株式会社セカンドウインド
当社では、ソフトウェア開発からPCアプリケーションまで行う 受託開発を展開しております。 組み込みソフトウェア開発をベースに、ハードウェア設計、 筐体設計など、システム全体の開発・設計・評価・検証に 至るまで総合的にサポート。 その他、開発コラボレーションの体制構築から、開発終了までの 総合監修も行っております。 【開発要素】 ■ソフトウェア開発 ■ファームウェア開発 ■ハードウェア開発 ■ASIC,FPGA ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
製品を詳しく見るダウンロードお問い合わせ

全自動WIP（温水ラミネーター）

全自動WIP（温水ラミネーター）
三庄インダストリー株式会社
ENERGYN社製のWIPの取扱いをはじめました。 WIPは、積層セラミック電子部品やグリーンシート圧着が可能な機械です。 特にヒータープレスでは困難なキャビティのある形状には、等方圧プレスが最適です。 ERILと言う機械名で、 「ENERGYN Rapid Isostatic Laminator」の頭文字を取っています。 昇降温速度が約20[℃/min]と速く、最大温度は250[℃]以上に対応。 サイクルスピードが速く、最大温度の高いWIP機械です。 用途 ・温間静水等方圧成形。 ・サンプルの加圧、加熱等の雰囲気管理。 ・加熱重合等の化学反応の促進。 ・温水ラミネーター ご興味を持って頂けましたら、 カタログのダウンロード及びお気軽にお問い合わせください。 ※カタログ内容の更新・変更予定です。 カタログの仕様や機械写真の変更になる可能性が御座います。
製品を詳しく見るダウンロードお問い合わせ

MEMSマイクロホン

MEMSマイクロホン
プリモ販売株式会社
『MEMSマイクロホン』は、シリコンマイクとも呼ばれ、 半導体微細加工技術を用いて製造されるマイクロホンです。 小型で様々な製品に組込みが可能。耐熱性に優れており、 リフロー実装が可能です。 ご用命の際は、当社へお気軽にご相談ください。 【仕様】 ■型式：MM105 ■サイズ(mm)：3.35×2.5×1.0 ■感度(dB)：-37dB±1dB ■S/N(dB)：64dB ■特長/用途：動作温度(105℃)対応、30Hz位相規定/ANC・アレイマイク等、 　　　　　　 リフロー対応品 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
製品を詳しく見るダウンロードお問い合わせ

​お探しの製品は見つかりませんでした。

1 / 2

チップマウントにおける熱放散（熱抵抗）の低減

チップマウントにおける熱放散（熱抵抗）の低減とは？

半導体チップやセンサーは、動作中に熱を発生させます。この熱がチップマウント部分に蓄積すると、性能低下や寿命短縮の原因となります。チップマウントの熱放散（熱抵抗）の低減とは、発生した熱を効率的に外部へ逃がし、チップマウント部分の温度上昇を抑える技術や設計のことです。これにより、デバイスの信頼性向上と高性能化を実現します。

​課題

高密度実装による熱集中

半導体チップの高密度実装が進むにつれて、限られたスペースに多くの熱源が集中し、局所的な高温化が深刻化しています。

放熱パスの断熱性

チップマウントと放熱部材間の熱伝導率が低い、あるいは熱伝導を妨げる構造が存在し、効率的な熱の移動が阻害されています。

材料の熱伝導率限界

従来のチップマウント材料や封止材の熱伝導率には限界があり、発生する大量の熱を十分に放散しきれない場合があります。

小型化・薄型化による放熱面積の制約

電子機器の小型化・薄型化が進む中で、放熱に利用できる表面積が減少し、熱放散能力の低下を招いています。

​対策

高熱伝導性材料の採用

チップマウント基板や封止材に、従来の材料よりも熱伝導率の高い特殊な材料を採用し、熱を素早く拡散させます。

放熱構造の最適化

チップマウントと放熱部材（ヒートシンクなど）との間に熱伝導ペーストやシートを挟む、あるいは熱を逃がしやすい形状設計を行います。

熱伝導パスの短縮・強化

チップから放熱部材までの熱伝導経路を短くし、熱抵抗の低い素材で構成することで、効率的な熱移動を実現します。

アクティブ冷却機構の導入

ファンやペルチェ素子などのアクティブ冷却機構を組み合わせることで、受動的な放熱だけでは対応できない高い熱負荷に対応します。

​対策に役立つ製品例

高熱伝導性接着剤

チップと基板、あるいは基板とヒートシンクを接合する際に、高い熱伝導率で熱を効率的に伝達し、熱抵抗を低減します。

熱伝導性放熱シート

不均一な表面間でも隙間を埋め、高い熱伝導性で熱を広範囲に拡散させ、局所的な温度上昇を抑制します。

高熱伝導性セラミック基板

従来の有機基板よりも格段に高い熱伝導率を持ち、チップからの熱を素早く基板全体に拡散させ、放熱効率を高めます。

マイクロチャネルヒートシンク

微細な流路を持つヒートシンクで、流体との接触面積を最大化し、効率的な熱交換により高い冷却性能を発揮します。
