家電業界では、製品の省エネ性能向上と開発期間の短縮が求められています。特に、モーター制御は家電製品の性能を左右する重要な要素であり、効率的なモーター制御技術の開発が不可欠です。DT-1063 モータ信号発生器は、実モータを使用せずにコントローラの評価を可能にし、JMAG-RTによるリアルタイムシミュレーションで、開発期間の短縮とコスト削減に貢献します。 【活用シーン】 ・家電製品のモーター制御開発 ・インバータの性能評価 ・モーターの故障診断 【導入の効果】 ・開発期間の短縮 ・コスト削減 ・安全なコントローラ評価

自動車業界におけるECU検証では、制御モデルの正確な評価が求められます。特に、車両の安全性と性能を左右するECUの動作検証においては、リアルタイムでのシミュレーションが不可欠です。しかし、高価なRCPシステムは、研究開発予算を圧迫し、十分な検証回数を確保できないという課題があります。『DT-0009 RTSim-IV』は、MATLAB/Simulinkで作成した制御モデルをリアルタイム実行できるシミュレータです。FPGAを使用せずに20μsのシミュレーション周期を実現し、ECU検証におけるリアルタイム性の課題を解決します。MATLABベースのRCPとしては圧倒的な低価格を実現し、研究開発予算を有効活用できます。 【活用シーン】 ・ECUの機能検証 ・制御アルゴリズムの開発 ・HILS（Hardware-in-the-Loop）シミュレーション 【導入の効果】 ・ECU検証のコスト削減 ・開発期間の短縮 ・より多くの検証機会の確保 【特長】 ・MATLAB/Simulink対応 ・20μsのシミュレーション周期 ・12CHのPWM独立制御 ・PWMキャリア周波数可変

自動車業界における制御検証では、ECU（Electronic Control Unit）の信頼性向上が重要です。特に、電動化が進む中で、インバータやモータの制御は複雑化し、多様な故障モードへの対応が求められます。実機を用いた検証はコストと時間がかかり、安全性の確保も課題です。DT-1063 モータ信号発生器は、JMAG-RTに対応し、仮想のインバータやモータとして動作することで、安全かつ効率的なコントローラの評価を実現します。 【活用シーン】 ・EV/HEVのインバータ制御評価 ・モータ制御システムの故障診断 ・HILS環境でのECU検証 【導入の効果】 ・実モータを使用せずにコントローラを評価 ・低コストで量産開発部門への展開が可能 ・高速シミュレーションによる効率的な検証

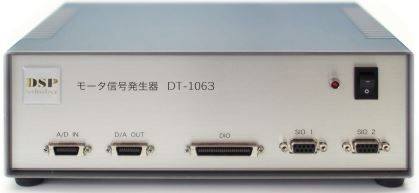

『DT-1063』モータ信号発生器は、実モータいらずで安全にコントローラの評価ができるモータHILSです。 JSOL社が開発、販売している電磁界解析ソフトウェアJMAGに対応したリアルタイムシミュレータ（モータHILS）です。 JMAG-RTをシミュレーションモデルとして読み込むことで、仮想のインバータ、モータとして動作します。 コンパクトなBOXにモータシミュレーションに必要なシステムを搭載し、電源供給だけで仮想のモータとして動作します。 また、従来の製品に比べ1/10程度の価格でご提供できるため、量産向け開発部門などにおいて、外部開発委託先への展開などを低コストで実現可能です。 【特長】 ■スタンドアロンの独立型システム ■リーズナブルな価格設定 ■高速シミュレーション ■高度なモデリング技術が不要 【導入の効果】 ・実モータを使用せずにコントローラを評価 ・低コストで量産開発部門への展開が可能 ・高速シミュレーションによる効率的な検証

『DT-0009 RTSim-IV』は、MATLAB/Simulinkで作成した制御モデルをリアルタイム実行できるシミュレータです。 FPGAを使用せずに20μsのシミュレーション周期を実現し、計12CHのPWMを独立して制御することが可能。 MATLABベースのRCPとしては圧倒的な低価格を実現 また、PWM生成器のキャリア波は三角波、鋸波。キャリア周波数は、シミュレーション中に変更でき、各PWM出力毎に設定することも可能です。 【仕様(抜粋)】 ■CPU：ARM Cortex-A9 800MHz デュアルコアプロセッサ ■メモリ：1GB DDR3 SDRAM ■A/D：100ksps 12bit 4ch (0-4.096[V]) ■D/IO：入力：16bit、出力：16bit ■PWM：12ch(3相上下アーム×2)、最大キャリア周波数1MHz ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

研究開発によく用いられる2032型、2016型、2025型のセルを分解するための装置です。 試験終了後の正負極・セパレーター等の部材の状態の確認や、ゴミの分別等にもお使い頂けます。 その他規格についてご相談下さい。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
