組立・パッケージングにおける実装密度の向上とは?

パワーデバイス&パワーモジュール業界における組立・パッケージングの実装密度の向上とは、限られた空間により多くの機能や性能を持つ部品を効率的に配置・集積させる技術のことです。これにより、製品の小型化、高性能化、コスト削減、そして信頼性向上を目指します。

各社の製品

絞り込み条件:

​▼チェックした製品のカタログをダウンロード

​一度にダウンロードできるカタログは20件までです。

【パワーデバイス製造向け】エアベアリングシリンダ

【パワーデバイス製造向け】エアベアリングシリンダ
パワーデバイス製造業界では、精密な動きと高い耐久性が求められます。特に、精密制御時の滑らかな動作は、作業効率と製品の品質を左右する重要な要素です。従来のシリンダでは、摩擦抵抗により動作の遅延や位置精度の低下が発生することがありました。エアベアリングシリンダは、摩擦抵抗ゼロを実現し、滑らかな動作を可能にします。 【活用シーン】 ・ロボットアーム ・精密位置決め ・搬送システム ・荷重制御 【導入の効果】 ・動作の滑らかさ向上 ・位置精度の向上 ・製品寿命の向上

【パワーデバイス製造向け】ACS-4-5 エアベアリングシリンダ

【パワーデバイス製造向け】ACS-4-5 エアベアリングシリンダ
パワーデバイス製造業界では、精密な動きと高い耐久性が求められます。特に、精密制御時の滑らかな動作は、作業効率と製品の品質を左右する重要な要素です。従来のシリンダでは、摩擦抵抗により動作の遅延や位置精度の低下が発生することがありました。エアベアリングシリンダは、摩擦抵抗ゼロを実現し、滑らかな動作を可能にします。 【活用シーン】 ・ロボットアーム ・精密位置決め ・搬送システム ・荷重制御 【導入の効果】 ・動作の滑らかさ向上 ・位置精度の向上 ・製品寿命の向上

【パワーデバイス製造】ACS-13.5-5エアベアリングシリンダ

【パワーデバイス製造】ACS-13.5-5エアベアリングシリンダ
パワーデバイス製造業界では、精密な動きと高い耐久性が求められます。特に、精密制御時の滑らかな動作は、作業効率と製品の品質を左右する重要な要素です。従来のシリンダでは、摩擦抵抗により動作の遅延や位置精度の低下が発生することがありました。エアベアリングシリンダは、摩擦抵抗ゼロを実現し、滑らかな動作を可能にします。 【活用シーン】 ・ロボットアーム ・精密位置決め ・搬送システム ・荷重制御 【導入の効果】 ・動作の滑らかさ向上 ・位置精度の向上 ・製品寿命の向上

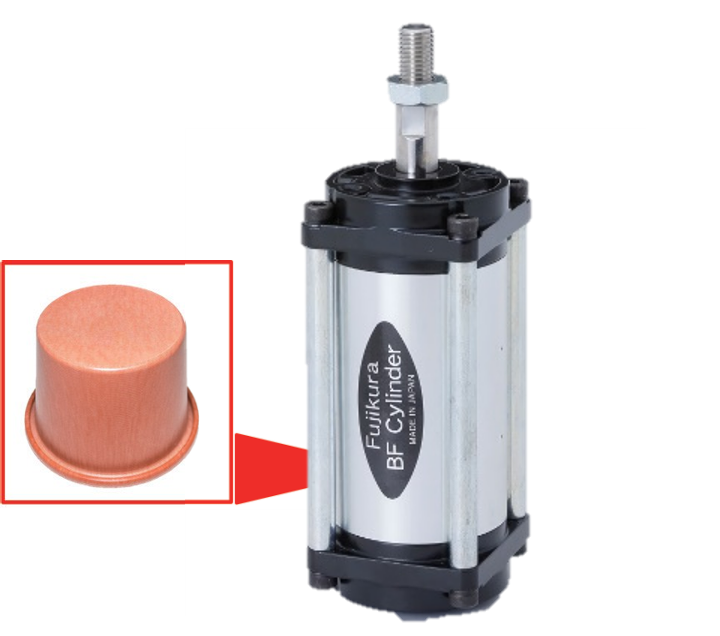

【パワーデバイス向け】高低温エアシリンダ

【パワーデバイス向け】高低温エアシリンダ
パワーデバイスの製造プロセスでは、温度管理が反応の効率と品質を左右します。特に、温度変化の大きい環境下での反応制御においては、正確な温度制御と耐久性が求められます。 不適切な温度管理は、製品不良や品質の低下につながる可能性があります。当社の高低温エアシリンダは、-60℃~200℃の温度範囲で使用可能で、精密な駆動を実現します。 【活用シーン】 ・パワーデバイス実装プロセス ・パワーデバイス検査工程 【導入の効果】 ・製品品質の向上 ・幅広い温度環境下での利用

【パワーデバイス製造向け】超小型複動エアベアリングシリンダ

【パワーデバイス製造向け】超小型複動エアベアリングシリンダ
パワーデバイス製造業界では、精密な動きと高い耐久性が求められます。特に、精密制御時の滑らかな動作は、作業効率と製品の品質を左右する重要な要素です。従来のシリンダでは、摩擦抵抗により動作の遅延や位置精度の低下が発生することがありました。エアベアリングシリンダは、摩擦抵抗ゼロを実現し、滑らかな動作を可能にします。 【活用シーン】 ・ロボットアーム ・精密位置決め ・搬送システム ・荷重制御 【導入の効果】 ・動作の滑らかさ向上 ・位置精度の向上 ・製品寿命の向上

ディスプレイ用接着剤

ディスプレイ用接着剤
LCDパネル用のメインシール剤やPDP向け防湿コート剤をはじめとして、FPC補強用コート剤やタッチパネル貼り合わせ用光学樹脂まで、ディスプレイ周りで使われる各種機能性接着剤をご提供します

超微粒子チタン酸バリウム『BT-HP9DX』

超微粒子チタン酸バリウム『BT-HP9DX』
当社では、分散・合成・分析技術を向上させる事により、微粒子かつ 高結晶度を特長とするチタン酸バリウムの量産化を実現しました。 これによりMLCCの更なる薄層化・高積層化を達成でき、小型高容量化に貢献。 車載用及び産業用から民生用電子機器まで、幅広い製品に採用実績がございます。 【『BT-HP9DX』商品群】 ■粒子径:100/150/200/250/300/400nm ※詳しくは、お気軽にお問い合わせください。

半導体 LED表示

半導体 LED表示
オプトテクノでは、センサの高機能化・複雑化にともなうさまざまなニーズにきめ細かにお応えするため、カスタム・メイド半導体の設計・製作に力を入れています。 半導体の小型化、軽量化、高密度化などお気軽にご相談ください。 試作品の仕様の打ち合わせから量産までトータル・システムで承っておりますので、製作工数や部品購入費・管理費の削減など、製造諸費用のさらなるコストダウンがはかれます。

19コアFanout「3D Optofan 19」

19コアFanout「3D Optofan 19」
「3D Optofan 19」はOptoScribe製の端子。 19コアの他に4,7,8コアのラインナップがあります。 【特長】 ■IL: 0.85dB(typ) ■MFD: 10um ■クロストーク:-65dB(typ) ■温度範囲:0-80degC ※詳しくはカタログをダウンロード、もしくはお問い合わせください。 ※カタログは英語版となります。

日亜化学製 NSPW570DS

日亜化学製 NSPW570DS
NSPW570DS は色調・配光のバリエーションを取り揃え様々な特徴に合わせた提案を可能にする日亜化学製のLEDです

赤色、赤外線半導体レーザ

赤色、赤外線半導体レーザ
当社では、優れた光半導体エンジニアの集団、Quantum Semiconductor International (QSI) 社の『赤色、赤外線半導体レーザ』を取り扱っております。 自社工場でエピタキシャル成長(EPI)、 光半導体チップ生産(FBA) そしてパッケージング(PKG)までの一貫生産を実施。 高品質で信頼性が高いLASER DIODEの製造に特化しお客様のニーズに 対してきめ細かく対応できます。 ※詳しくはPDF(英語版)をダウンロードして頂くか、  お問い合わせください。

256Mbit SPI NOR Flash シリーズ

256Mbit SPI NOR Flash シリーズ
ホストシステムへの接続に必要なシグナル数を削減し、限られたスペースで信号接続や電源を備えたシステムのために優れたソリューションを提供 車載をはじめ産業、医療、通信、ネットワークそしてIoTなどの幅広いアプリケーションに適しています。

3M『一液ウレタン湿気硬化型接着剤』

3M『一液ウレタン湿気硬化型接着剤』
3M『一液ウレタン湿気硬化型接着剤』は、ホットメルトと湿気硬化型接着剤 との両方の性質を有している接着剤です。 加熱して溶融塗布することにより初期接着を行い、その後湿気硬化により完全 硬化を行います。 さらに、0.5mm以下の極細幅での塗布が可能であり、小型化・軽量化が進む モバイル機器のケース接合などに適してします。 【ラインアップ】 ■PBA2665 ■PBA2665B ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

±50μの高精度実装に使える!セルフアライメント接着剤。

±50μの高精度実装に使える!セルフアライメント接着剤。
Seal-glo「NE9000H」は高温硬化型接着剤として開発された1液加熱硬化型のエポキシ接着剤です。 【特徴】 両面リフロー用接着剤で、クリームはんだと併用してお使いいただけます。 ディスペンサー塗布時、山形状が高いため、gap間の大きい部品の固定や、アンダーフィルの代わりにコーナーボンドとしても使用可能です。 クリームはんだのセルフアライメント機能が働いた後に接着剤が硬化するため、はんだのセルフアライメント性や、はんだ溶融時の沈み込みを阻害しません。 赤色ボンドの為、画像検査(SPI)での確認が出来ます。 【採用事例】 車載LEDヘッドライトの実装用に採用され、量産開始しました。 特性や硬化物特性など、詳細はPDFをダウンロードいただくか、お問い合わせください。

アライアンスメモリ動作電圧1.2V、4Gb DDR4 SDRAM

アライアンスメモリ動作電圧1.2V、4Gb DDR4 SDRAM
本製品は信頼性の高いdrop-in, pin-for-pin互換の置換えを提供し、コストのかかる再設計や部品の再認定の必要性をなくします。 非常に高い転送速度で1333MHzまでの高速クロックを提供します。 JEDECおよびRoHS2準拠、デバイスは鉛(Pb)およびハロゲンフリー品です。 【動作温度】 商業用:TC = 0〜95℃ 工業用:TC = -40〜95°C 対象アプリケーション: インダストリアル、医療、IoT、自動車、ゲーム等の消費者市場 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。 ※英語版カタログをダウンロードいただけます。

1MビットFeRAM​「MB85RS1MT」

1MビットFeRAM​「MB85RS1MT」
MB85RS1MTは、3.09 x 2.28 x 0.33mmの小型サイズです。両者を実装面積で比較すると、WL-CSPはSOPの約23%に相当し、約77%の実装面積の削減が可能です。 さらに、本小型パッケージは、クレジットカードの約半分となる0.33mmの薄さを実現しており、実装体積比ではSOPの約95%の体積を削減することができます。 リアルタイムログ・データの記録が頻繁に発生するウェアラブルデバイスへ本FeRAM​を導入することで、バッテリーの寿命延長あるいは小型化することが可能になります。 ■主な仕様 ・製品名: MB85RS1MT ・メモリ容量(構成): 1Mビット(128K x 8ビット) ・インタフェース: SPI (Serial Peripheral Interface) ・動作電源電圧: 1.8V~3.6V ・書込み/読出し保証回数: 10兆回 ・データ保持特性: 10年(+85℃) ・パッケージ: 8ピンWL-CSP、8ピンSOP

プリンタブルエレクトロニクス向け高精細インクジェット塗布装置

プリンタブルエレクトロニクス向け高精細インクジェット塗布装置
〈量産向け高精細 塗布モデル発売開始〉 【特徴】 ■材料のコストダウン(液使用効率:~99%) ■工程削減によるスループット向上。 ■高精細パターニング~部分コーティングまで幅広くコーティング対応。 ■コーティングサイズ:Max 300x300mm or Φ300mm ■FPD、電子部品、半導体パッケージ分野向けに適しています。 ■IJ塗布~乾燥まで1台で。 ■レジストインク、導電性インク、絶縁インク対応、粒子含有インク対応。 ■2液対応可能 ※詳しくはカタログをダウンロード頂くか、お気軽にお問い合わせください。

クアルコムSDX55搭載 LGA 5G通信モジュール

クアルコムSDX55搭載 LGA 5G通信モジュール
『SRM-815』は、IoTおよびeMBBアプリケーション用に特別に設計された 5G NRサブ6GHzモジュールで、LGAパッケージを採用し、3GPPリリース15規格に 準拠するクアルコムのSDX55ベースバンドチップを統合します。 独立ネットワーク(SA)と非独立ネットワーク(NSA)の両方をサポート可能。 また、ターゲット地域ごとに異なるサブモデルを使用して設計され、 3G / 4G / 5Gマルチネットワーク標準をサポートします。 【特長】 ■5G NRサブ6 GHz、3GPP R15標準をサポート、SA / NSAをサポート ■5G NRの最大ダウンリンクレートは4Gbps、最大アップリンクレートは300Mbps ■キャリアアグリゲーションをサポート ■5G NR / LTE-FDD / LTE-TDD / WCDMAネットワークをカバー ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

​お探しの製品は見つかりませんでした。

1 / 1

組立・パッケージングにおける実装密度の向上

組立・パッケージングにおける実装密度の向上とは?

パワーデバイス&パワーモジュール業界における組立・パッケージングの実装密度の向上とは、限られた空間により多くの機能や性能を持つ部品を効率的に配置・集積させる技術のことです。これにより、製品の小型化、高性能化、コスト削減、そして信頼性向上を目指します。

​課題

熱管理の限界

高密度化に伴い、部品から発生する熱が集中し、放熱が困難になる。これにより、デバイスの性能低下や寿命短縮のリスクが高まる。

配線・接続の複雑化

部品点数が増え、配線が複雑化することで、製造工程でのミスや不良発生率が増加する。また、信号の干渉も問題となる。

材料・製造コストの増大

高密度実装に対応するための特殊な材料や高度な製造技術が必要となり、コストが増加する傾向にある。

信頼性・耐久性の確保

小型化・高密度化により、外部からの衝撃や振動、環境変化に対する耐性が低下し、製品の信頼性・耐久性を維持することが難しくなる。

​対策

先進的な放熱技術の導入

高熱伝導材料の使用、ヒートシンクの最適化、液冷システムなどの導入により、効果的な熱管理を実現する。

多層配線・3D実装技術の活用

積層構造や垂直配線技術を用いることで、配線スペースを削減し、信号経路を短縮する。

モジュール化・集積化設計

複数の機能を一つのモジュールに統合し、部品点数を削減することで、全体の実装密度を高め、製造工程を簡略化する。

高信頼性材料・封止技術の採用

耐熱性・耐湿性・機械的強度に優れた材料を選定し、高度な封止技術を適用することで、過酷な環境下での信頼性を確保する。

​対策に役立つ製品例

高熱伝導性基板材料

熱を効率的に拡散・放熱する特性を持つ材料で、高密度実装による発熱問題を緩和し、デバイスの安定動作を支える。

積層型配線基板

複数の配線層を重ねることで、平面上の配線スペースを大幅に削減し、複雑な回路を高密度に集積することを可能にする。

一体型冷却モジュール

デバイスと一体化された冷却機構により、局所的な発熱を効果的に除去し、高密度実装環境下での温度上昇を抑制する。

高密度封止材

微細な隙間にも入り込み、外部からの水分や異物の侵入を防ぎつつ、優れた機械的強度と耐熱性を提供する材料で、小型化・高密度化されたデバイスを保護する。
