研究開発分野では、実験の再現性とデータの正確性が重要です。特に、温度管理は実験結果に大きな影響を与えるため、正確な温度計測が求められます。温度計測の不確かさは、実験の信頼性を損なう可能性があります。T12 サーモメーターは、高速・高精度な温度計測により、実験データの信頼性を向上させます。

【活用シーン】
・恒温槽内温度測定
・温度勾配測定
・熱分析

【導入の効果】
・実験データの信頼性向上
・実験の再現性向上
・研究効率の向上

研究機関における実験では、正確な温度計測が実験結果の信頼性を左右します。特に、CPUや基盤、その他電子部品の温度管理は、実験の再現性やデータの正確性を確保する上で重要です。従来の温度測定方法では、接触面積が小さく、正確な温度測定が難しい場合や、設置に手間がかかる場合がありました。当社のシート状被覆熱電対は、広い接触面積と簡単な貼り付けで、これらの課題を解決します。

【活用シーン】
・CPUや基盤の温度測定
・電子部品の温度試験
・研究開発における温度管理

【導入の効果】
・正確な温度測定による実験データの信頼性向上
・容易な設置による作業効率の改善
・幅広い温度範囲に対応（NSシリーズ）

研究開発分野における実験では、正確な温度測定が不可欠です。特に、極低温から超高温まで、幅広い温度範囲での測定が求められる場合、適切なセンサーの選択が実験の精度を左右します。熱電対センサーは、このような多様な温度環境下での測定ニーズに応えるために必要とされます。

【活用シーン】
・材料の熱特性評価実験
・化学反応プロセスの温度管理
・高温・低温環境下でのデバイス評価
・各種実験装置の温度モニタリング

【導入の効果】
・広範囲な温度測定への対応
・実験データの信頼性向上
・多様な形状・材質による柔軟な対応
・少量・短納期での製作提案

研究機関における実験では、様々な電力環境を再現し、試験を行うことが求められます。特に、製品の性能評価や、新しい技術の開発においては、正確な電力供給が不可欠です。不適切な電力環境は、実験結果の信頼性を損なう可能性があります。Preen 可変周波数電源 / 交流電源は、必要とされる電力系統の電圧と周波数を再現し、実験の再現性を高めます。

【活用シーン】
・電気電子部品の性能評価試験
・モーター、照明機器の動作試験
・EMC試験

【導入の効果】
・多様な電力環境の再現による、実験の信頼性向上
・試験時間の短縮
・製品開発の効率化

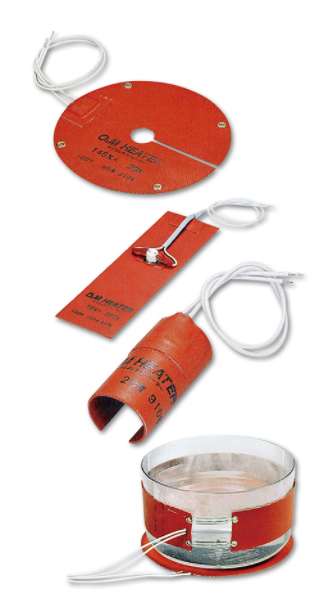

研究開発の現場では、実験の再現性と精度の向上が常に求められます。特に、温度管理は実験結果に大きな影響を与えるため、正確で安定した加熱が不可欠です。従来の加熱方法では、温度分布の偏りや、加熱対象の形状への適合性の問題がありました。シリコンラバーヒーターは、柔軟性があり、被加熱物の形状にフィットするため、均一な加熱を実現し、実験の精度向上に貢献します。

【活用シーン】
・温度管理が必要な実験
・試作品の加熱
・各種分析装置への組み込み

【導入の効果】
・均一な温度分布の実現
・実験の再現性向上
・多様な形状への対応
・短納期での納品

照明業界では、製品の省エネ性能を高めるために、様々な電源環境下での効率測定が求められます。特に、LED照明や省エネ型照明器具においては、電力品質が製品の性能に大きく影響します。不適切な電源環境下での試験は、正確な性能評価を妨げる可能性があります。Preen 可変周波数電源は、多様な地域電圧・周波数条件を再現し、正確な試験を可能にします。

【活用シーン】
・LED照明器具の試験
・省エネ型照明器具の開発
・海外向け照明器具の試験

【導入の効果】
・様々な電源環境下での正確な性能評価
・製品開発期間の短縮
・製品の信頼性向上

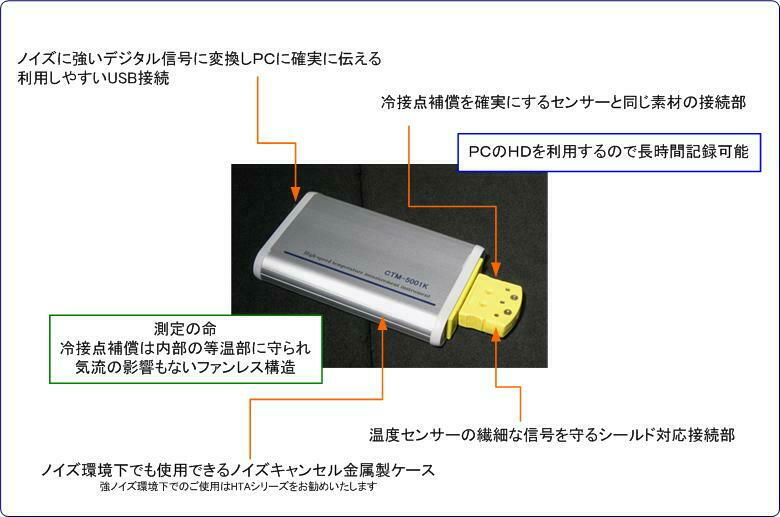

研究、開発、調査、学習等、高速温度測定のエントリーモデルです。最高0.1msecのサンプリングレートで-200〜1250℃測定可能です。

『熱接点付きシリカ／ガラス繊維被覆熱電対』は、+700℃簡易計測用の
熱接点付き熱電対です。

被覆耐熱温度が+700℃にUP（φ0.5mm時）、インコネルメッシュ製品は
耐摩性がUP等、性能が向上。

触れた時のガラス繊維のチクチク感や微細破損ガラス繊維クズの飛散、
高温測定時における有機系発煙が少なく、作業環境の改善に貢献します。

なお、当製品は試験開発や実験用ですので、恒久性をご要望の場合は
SUSシース型熱電対をご検討下さい。

【特長】
■+700℃簡易計測用の熱接点付き熱電対
■被覆耐熱温度が+700℃にUP（φ0.5mm）
■触れた時、ガラス繊維のチクチク感が少ない
■微細破損ガラス繊維クズの飛散が少ない

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

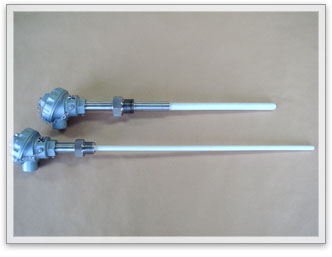

『熱電対』は、2種類の異なる金属線を先端で接合した（対にした）
温度センサです。

両端の温度差に応じて発生する微弱な電圧（熱起電力）を
利用しています。

【特長】
■熱起電力が大きく、特性のバラツキが小さく互換性がある
■高温または低温で使用しても、熱起電力が安定で長寿命
■耐熱性が高く、高温においても機械的強度が保たれている
■耐食性が高く、ガスなどに対しても丈夫

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ＲＢ型センサは 薄く細長いリボン状の熱電対をポリイミドでモールド加工したセンサです。通常の温度センサでは測定が困難な狭小スペースや僅かな隙間でもお手軽にご使用いただけます。中間にジョイント部が無いスマート設計です。

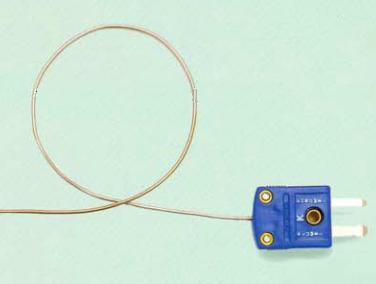

『極細温度検出端』は、細部測定用コネクター付きSUSシース熱電対です。

当社の温度検出端は細部の正確な温度測定に好適。「ステンレスシース型
熱電対検出端」は、シース材質：SUS316、シース長さ：300mm、測温接点が
非接地形となっております。

また、被覆外径：0.5mm、シース長さ：500mm、熱電対素線径：0.08mmの
「極細テフロン被覆熱電対検出端」もご用意しております。

【特長】
■細部測定用コネクター付きSUSシース熱電対
■細部の正確な温度測定に好適
■ステンレスシース型/極細テフロン被覆熱電対検出端をご用意
■極細テフロン被覆熱電対検出端はテフロン被覆外径0.5mm

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『熱接点付熱電対』は、温度分布測定等の簡易な測定にご使用いただけます。

熱電対素線は精密な測定のために0.4級で製作されており、被覆材質は、
テフロン被覆からセラミック被覆まで、使用温度により選択可能。

端末の種類は、Y端子やコネクター付など6種類ご用意しております。

【特長】
■簡易測定用熱接点付熱電対
■温度分布測定等の簡易な測定に好適
■被覆材質は、テフロン被覆からセラミック被覆まで使用温度により選択可能
■端末の種類は、Y端子やコネクター付など6種類もご用意

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

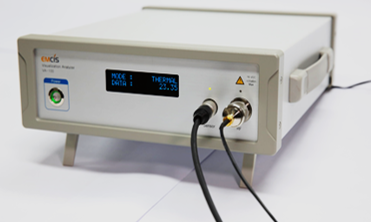

スペクトラムアナライザを内蔵した本体と各種プローブ、カメラ、ソフトウェアがセットになったＥＭＣＩＳ社のオールインワンパッケージシステムです。
ご導入後すぐのご利用が可能です。

『熱式超小型 貼付型 風速風温プローブ』は、トーニック風速計とセットで
風速0.1～10m/sもしくは0.3m/s～30m/sの範囲において指示値の±3%±0.1m/sと高精度です。

各プローブはテープを台座に貼って測定したいポイントに貼り付け。
取付治具は不要です。

また「QB-5」は、台座からの高さが5mmと小さいので、機器筐体内の
風の流れや風速分布を検証するのに適しています。

多点風速計測・出力ユニットと組み合わせれば、最大256点の風速分布が正確に測定できます。

【特長】
■熱式超小型
■高精度
■取付治具は不要
■多チャンネル風速計もご用意

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

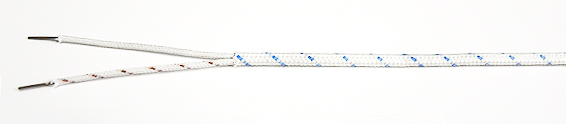

『高耐熱セラミックヤーン被覆Kタイプ熱電対線』は、
絶縁体及び外被に超高温用アルミナ繊維を使用した
被覆熱電対線です。

高温での耐熱性に優れ熱電対素線の過熱使用限度温度まで
ほとんど強度低下がなく、優れた柔軟性を保っています。

真空中でのご使用（アウトガス）や、外部にステンレス網組を施す場合には
高温処理にてアルミナ繊維の集束剤を除去したCE-Fをお薦めいたします。

【特長】
■高温での耐熱性に優れている
■熱電対素線の過熱使用限度温度までほとんど強度低下がない
■優れた柔軟性

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、シート部厚み80μmの極薄シート型PFAテフロン被覆熱電対を
取り扱っております。

熱電対部板厚も50μmのため高速応答の測定が可能。
また、フィルムシート部寸法はご指定寸法にて製作が可能です。

【仕様】
■熱電対種類：K熱電対、T熱電対
■熱電対素線外径：φ0.2mm
■精度：JISクラス1or2
■被覆線外径：約φ0.9mm
■測温範囲：～200℃
■端末処理：端子・コネクター等

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

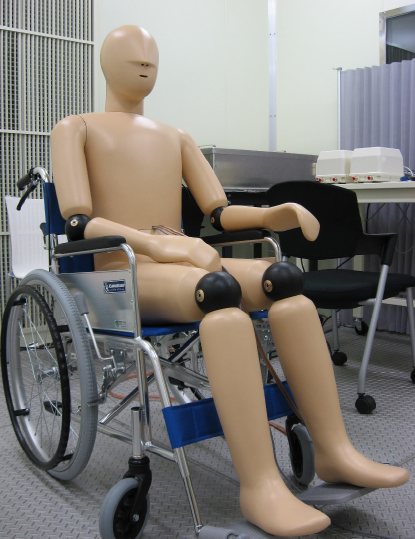

当社では、P.T.Teknik (Denmark)製の『サーマルマネキン』を取り扱って
おります。

当製品は、サーマルマネキン本体（制御ソフトウエア含む）＋
電源ユニット＋（ノート）PCから構成されています。

オプションで呼吸機能も追加可能です。

【ラインアップ】
■男性形状サーマルマネキン
■女性形状サーマルマネキン
■（オプション）呼吸機能　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

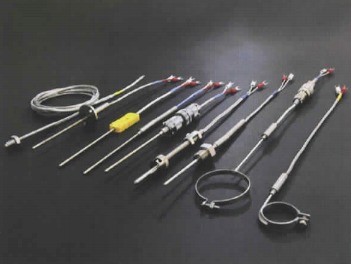

当製品は、熱電対素線を金属の細管内に粉末状の高純度無機絶縁物を充填封入し、
一体構造加工したシース熱電対です。

外径が細く柔軟性に富み、曲げ、巻き、成形が容易で小さな測温物にも簡単に
取付けができ、微小な温度変化にも敏感に応答可能。

素線が密封されているために外気と完全に遮断され耐食性に優れ、高温、高圧にも
耐えられます。

【特長】
■外径が細く柔軟性に富み、曲げ、巻き、成形が容易
■小さな測温物にも簡単に取付けできる
■微小な温度変化にも敏感に応答可能
■高温、高圧にも耐える
■素線が密封されているため外気と完全に遮断され耐食性に優れる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『サーマルヴューX MCRシリーズ』は、ミクロンレベルの領域計測を
専門とするサーモグラフィです。

非接触温度計測は計測サイズがミクロンレベルになると通常とは異なるノイズが
多数影響します。これらを1つ1つ補正し、複雑なキャリブレーションを実現。

さまざまな解像度、ワーキングディスタンス、計測範囲、動画解析、差分解析等、
お客様のニーズに応じたシステムを選ぶことができます。

【特長】
■微小領域の温度計測にこだわったシリーズ
■簡単に動画撮影できる
■幅広いラインアップ
■小さな変化を見逃さない

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『TC-K-PFA-0.05』は、先端部が非常に小さいため応答性に大変優れた
極細被覆熱電対です。

被覆材質には、ふっそ樹脂(PFA)を採用。
耐熱性・耐寒性(-200℃～+260℃)、耐薬品性(モールド形：-200℃～+200℃)に
優れております。

モールド形など様々な加工をして販売することが可能となった製品です。

【特長】
■欧州RoHS指令に適合
■素数径φ0.05の加工を実現
■応答性に大変優れる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

熱流束計測分野の高い評価を得ているバーデル社製熱流束センサーです。用途に応じたラインナップをご用意していますので、お気軽にご相談下さい。

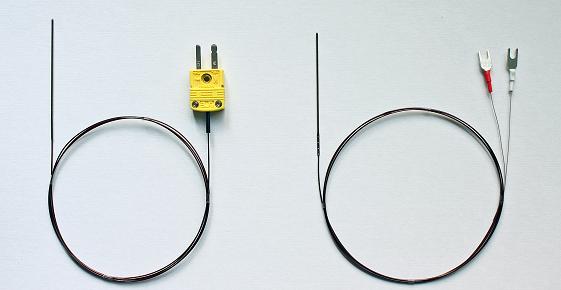

保護管付き極細仕上げ　SP-1型 熱伝対は先端から末端まで一体構造の極細仕上げです。スリーブ部分（ジョイント）が無いため測温対象物からの距離を気にする必要がなく狭小スペースでの温度測定に適しています。リード線は絶縁体にポリイミドを使用した極細仕上げです。ポリイミドはフッ素樹脂をしのぐ耐寒耐熱性(-250～350℃)を有し耐薬品性・電気絶縁性・機械的強度に優れた素材です。詳しくはお問い合わせ、もしくはカタログをご覧ください。

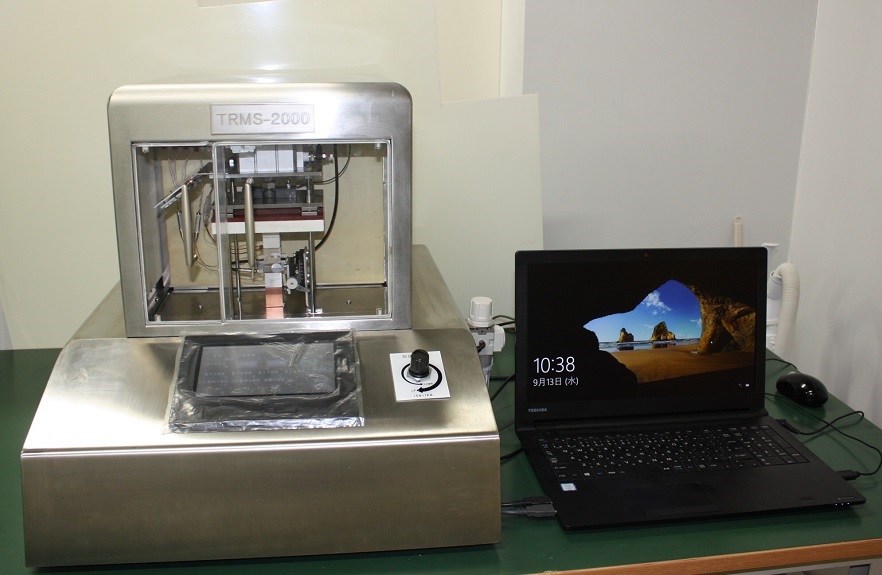

本製品は、ASTM-D5470及びJIS H 7903に準拠した熱伝導特性の
測定装置です。

測定試料を装置のアルミブロック間（測定部）に保持し、
所定の圧力を加える。

上部に配置した綿状ヒータの熱流を測定試料に通過させ、
保持する上下のアルミブロックの温度差から自動計算し、熱抵抗値および
熱伝導率を算出し、表示します。

【主な仕様】
■測定対象物：フィルム、シート、板、多層材料など
■装置寸法、重量：500mm×700mm×500mmH、30kg
■電源、消費電力：AC100V、300W

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

熱流センサーは、熱の流れを横切って置かれた板状の熱抵抗の両面に生じる温度差を測定する仕組みです。
センサー内部を面に垂直の方向に伝わる伝導熱を計測します。

汎用熱流センサーシリーズでは、本来の熱流に対する影響を避けるために薄いプラスチック板の両面に数多くの熱電対を直列に接続したサーモパイルを構成し、表裏の温度差が0.001℃以下でも熱流計測が可能になります。
熱流センサーを使用すると、材料の熱伝導率と温度差から熱流値を求める従
来の方法に比べて、より正確な計測が実現します。

実験棟を始め、住宅、ビルなど構築物における熱貫流の分布や総量の計測、装置や設備などにおける保温保冷の断熱性能の定量的評価等に標準的なセンサーとして、広くご利用頂けます。

■詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。

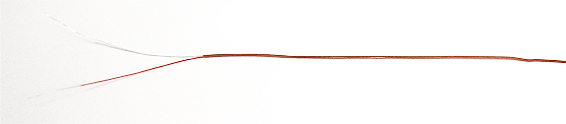

『ふっ素樹脂被覆極細熱電対線』は、絶縁体および外被にPFAを使用した
被覆熱電対線です。

PFA樹脂を極めて薄く被覆してますので、非常に細い仕上外径になっています。

導体サイズの選択においても細いものほど、応答速度は速くなります。
非常に狭い箇所にも容易に設置でき、耐薬品性にも優れています。

【特長】
■絶縁体および外被にPFAを使用
■仕上外径が非常に細い
■非常に狭い箇所にも容易に設置可能
■優れた耐薬品性
■PFA使用温度範囲：-195℃～+260℃

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『ガラス被覆熱電対線』は、絶縁体および外被にガラス繊維を使用した
被覆熱電対線です。

ガラスは耐熱用の絶縁材料としては一般的なもので、250℃まで
使用できますが、絶縁抵抗が低く湿気の多い所での使用には不向きです。

識別は糸を混ぜ編みしたスジ色入りになります。

【特長】
■絶縁体および外被にガラス繊維を使用
■250℃まで使用可能
■絶縁抵抗が低く湿気の多い所での使用には不向き

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

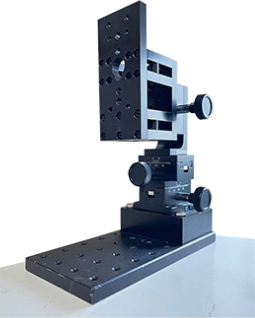

顕微鏡サーモグラフィ用XYZステージです。
横・奥行・上下に±15mm（or 20mm）移動させることができます。
標準的な取り付け規格のないサーモグラフィでは各カメラのマウントに合わせてステージやマウントを購入しなければなりません。
しかし三脚ネジ（1/4"）のタップが切ってあるカメラなら、本機を用いることですぐにお使いになれます。

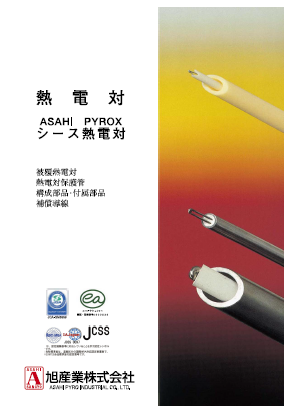

当カタログは、温度（熱）・圧力・電気・電子関連のセンサ、機器を
取り扱っている旭産業株式会社の製品カタログです。

熱電対をはじめ、貴金属熱電対や卑金属熱電対、高融点金属系熱電対など
多数ご紹介しております。ご要望の際はお気軽にご連絡ください。

【掲載内容】
■熱電対
■貴金属熱電対
■卑金属熱電対
■高融点金属系熱電対
■不活性ガス封入型熱電対　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
