圧力センサ23SXcシリーズは、数学的補正方式により、精度±0.1%フルスケール(FS)という極めて高い精度を実現しています。CANopenインターフェースを搭載し、かつ高精度な圧力センサは様々な分野におけるオートメーション化へのソリューションにぴったりです。内部シールを使用しない完全溶接構造で幅広いアプリケーションに使用できます。測定媒体に接触する部分はSUS316Lとなります。

【特徴】
〇ISO 11898-2に準拠したCANバス、デバイスプロファイルCiA 404 V1.2
〇>1.8 kHzサンプリングレート
〇複数の圧力・温度単位に対応
〇優れた長期安定性
〇-40～125 °Cと広い使用温度範囲

【テクノロジー】
〇ピエゾ抵抗型圧力センサ
〇正確な圧力値を出す数学的モデルを用いた補正技術
〇33Xシリーズに用いた技術をベースに、最高レベルの精度を実現
〇内部Oリングを使用しない完全溶接構造

23SY-H2(Ei)シリーズは、使用するステンレス鋼のニッケル含有量を高めたことにより、脆化率が低いことが特徴です。金メッキを施したダイヤフラムにより、H2の拡散も最小限に抑えられています。また、圧力センサは全温度範囲で補償され、優れた長期安定性を持っています。23SY-Ei-H2シリーズは、長寿命、高精度、安全性を備えた信頼性の高いソリューションで、様々な水素の要求に応える製品です。

【特徴】
〇水素脆化対策として、ニッケル含有量を増やしたステンレス採用
〇水素用途で広く使われる金メッキダイアフラム使うことにより、水素の拡散を最小限に抑制
〇-10～80℃内で±0.7%精度を実現
〇優れた長期安定性
〇内部シール用いていない溶接構造
〇本質安全防爆タイプあり（23SY-Ei-H2 ）

差圧トランスミッタPD-33Xは、液/液差圧にも対応できる高精度差圧センサです。内部に組み込まれた単体のシリコンダイヤフラムが、両ポートから加圧される圧力の差を直接測定します。この設計により、非常に高いライン圧力のもとで小さな圧力差をも測定できます。正確な圧力値を出す数学的モデルを用いた補正技術も用いて、10～40℃という温度域で0.05% フルスケール（FS）という極めて高い精度を実現しています。

【特徴】
・10 ～ 40℃の温度範囲で±0.05%FSの精度
・液/液差圧の計測も可能
・デジタルRS485とアナログ出力の2 出力を標準搭載
・アナログ出力はデジタルRS485 を介してレンジ変更可能
・温度範囲は-20～125℃（オプションで-40℃も可）
・高ライン圧（最大60MPa）
・優れた長期安定

【技術】
・ピエゾ抵抗型圧力センサ
・正確な圧力値を出す数学的モデルを用いた補正技術

主な特徴
１．インクなど粘性のある液体の圧力測定に適する
２．定期的に洗浄したい使い方に適している
３．クランプ式なら食品プロセスにも使用可能

通常の圧力センサは先端にネジがあり、その奥に圧力を受ける隔壁（ダイヤフラム）がある構造です。測定の対象が空気なら、通常の構造で何ら問題ありません。しかし中には「インクの圧力を測定したい」 「定期的に受圧部を洗浄するので、洗浄に適した構造が良い」 という問合せもあり、そういう場合は通常の構造では中の様子が見えない為、綺麗に洗浄できたか確認できません。
そういう場合に効果を発揮するのが、受圧面が前面に出ている 「フラッシュダイヤフラム」 の圧力センサです。KELLER社は最小レンジ30kPa、精度0.05％FS など幅広いラインナップを取り揃えており、豊富な実績があります。ご興味ございましたら、是非お気軽にご相談ください。

差圧トランスミッタPD-23Xは、液/液差圧にも対応できる高精度差圧センサです。内部に組み込まれた単体のシリコンダイヤフラムが、両ポートから加圧される圧力の差を直接測定します。この設計により、非常に高いライン圧力のもとで小さな圧力差をも測定できます。正確な圧力値を出す数学的モデルを用いた補正技術も用いて0.1%フルスケール（FS）という極めて高い精度を実現しています。

【特徴】
・±0.1%FSの精度
・液/液差圧の計測も可能
・デジタルRS485とアナログ出力の2出力を標準搭載
・アナログ出力はデジタルRS485を介してレンジ変更可能
・温度範囲は-20～125℃
・高ライン圧（最大60MPa）
・優れた長期安定

【技術】
・ピエゾ抵抗型圧力センサ
・正確な圧力値を出す数学的モデルを用いた補正技術

IO-Linkインターフェースを内蔵した25SXioシリーズの高精度圧力トランスミッタは、圧力スイッチとしても使用できます。
IEC 61131-9に準拠したIO-Link インタフェースにより、25SXio はインテリジェントオートメーションシステムにシームレスに統合できます。スイッチング機能やその他のパラメータはIO-Link 経由で呼び出して再設定できるため、迅速な試運転と特定の要件への柔軟な適合が可能です。これにより、機械のダウンタイムを最小限に抑え、作業負荷を軽減します。
圧力接続はフラッシュダイヤフラム構造（ステンレス材質）、完全溶接構造で内部シールがないため、過酷な環境でも最高の耐久性と信頼性を発揮します。
高い精度、柔軟性、耐久性を必要とする最新のオートメーションアプリケーションに最適なソリューションです。

【特徴】
〇IEC 61131-9に準拠したIO-Link インターフェース
〇各種プロセスデータ形式
〇圧力スイッチとして使用可能
〇IO-Linkマスタ経由でバスシステムに簡単に接続可能
〇優れた長期安定性
〇フラッシュダイヤフラム構造・内部溶接タイプ

圧力センサシリーズ21Cは、アナログ0.5～4.5Vをレシオメトリックに出力します。chip-in-oilテクノロジーの測定セルを、多様な電気接続や圧力接続と組み合わせることができるため、工業用アプリケーションに適しています。 外的影響に強く、-40°C〜125°Cの温度範囲で精度の高い測定結果も得られます。圧力範囲も0～0.2MPaから0～100MPaまでカバー！

【特徴】
・安価、超小型圧力センサ
・内部シール使用しない溶接構造、接液/接ガス部材質はSUS316L＋バイトンOリング
・高精度、広い温度範囲(-40～125℃)、優れた長期安定性、ヒステリシスなし
・0.5～4.5Vのレシオメトリック信号出力、電源電圧5V
・圧力範囲：0～0.2MPaから0～16MPa
・小型、低駆動電源向けに最適！

圧力センサ35Xは、数学的補正方式により、10〜40°Cの温度範囲で0.05% フルスケール（FS）という極めて高い精度を実現しています。追加オプションで0.01%FSの高精度も可能です。デジタルのRS485インターフェースに加えて、アナログの電流または電圧出力が得られます。圧力接続はG1/2のフラッシュダイヤフラム構造です。

【特徴】
・±0.05 %FS の精度
・フラッシュダイヤフラム構造なので受圧部の洗浄が可能！
・デジタル RS485 とアナログ出力の 2 出力を標準搭載
・アナログ出力はデジタル RS485 を介してレンジ変更可能
・温度範囲は-40～125℃
・優れた長期安定

【技術】
・ピエゾ抵抗型圧力センサ
・正確な圧力値を出す数学的モデルを用いた補正技術

※フラッシュダイヤフラム構造とは
通常の圧力センサは先端にネジがあり、その奥に受圧部がある構造ですが、インクの圧力を測定したい、定期的に受圧部を洗浄する必要がある、という場合は中の様子が見えない為、綺麗に洗浄できたか確認できません。そんな場合、受圧面が前面に出ているフラッシュダイヤフラムがお勧めです！

圧力センサシリーズ23SXは、温度依存性、非直線性をマイクロコントローラー内の数学的補正により補償する高精度圧力センサです。 デジタルRS485 に加え、D/Aコンバータを介したアナログ出力の2出力を標準搭載。内部シールを使用しない完全溶接構造で、幅広いアプリケーションで使用できます。測定媒体に接触するのはステンレスのみです。

【特徴】
・デジタル RS485 とアナログ出力の2出力を標準搭載
・アナログ出力はデジタル RS485 を介してレンジ変更可能
・優れた長期安定性を実現
・内部シールを使用しない完全溶接構
・ネジ接続に加えVCR接続も可能

【技術】
・ピエゾ抵抗型圧力センサ
・正確な圧力値を出す数学的モデルを用いた補正技術
・33X シリーズに用いた技術をベースに、最高レベルの精度を実現

静電容量型圧力センサシリーズ41Xは、低圧レンジのゲージ圧力を測定するために設計されています。数学的補正方式により、10〜50℃の温度範囲で±0.2～0.3%FSという高精度を低圧計測でも実現しています。デジタルのRS485インターフェースに加えて、アナログの電流または電圧出力が得られます。

【特徴】
・標準レンジで校正されていますが、ライセンスフリーのソフトウェアCCS30を
　使うことにより、標準圧力レンジ内でアナログ出力信号のプログラミングが可能
　(例：標準圧力範囲0～10kPa/出力4～20mA → 圧力範囲2～6kPa/出力4～20mA)
・ソフトウェアCCS30とコンバーターK-114を使い、圧力値をPCに表示。
　圧力信号の記録とグラフィック表示、ゼロ調整も可能
・最大128台のトランスミッターをバスシステムに接続
・本質安全防爆タイプ41X-Ei / 差圧タイプPD-41X

IO-Linkインターフェースを内蔵した21Zioシリーズの圧力トランスミッタは、圧力スイッチとしても使用できます。
IEC 61131-9 に準拠した IO-Link インタフェースにより、21Zio はインテリジェントオートメーションシステムにシームレスに統合できます。スイッチング機能やその他のパラメータは IO-Link 経由で呼び出して再設定できるため、迅速な試運転と特定の要件への柔軟な適合が可能です。これにより、機械のダウンタイムを最小限に抑え、作業負荷を軽減します。
圧力接続はステンレス材質、完全溶接構造で内部シールがないため、21Zioシリーズは過酷な環境でも最高の耐久性と信頼性を発揮します。高い精度、柔軟性、耐久性を必要とする最新のオートメーションアプリケーションに最適なソリューションです

『赤外線サーモグラフィーによる電気設備診断基礎セミナー出張講習会』は、
電気設備診断にサーモグラフィカメラを使用及び検討されている方向けの
有料セミナーです。

お客様の元へ出向いて行うオンデマンド講習会で、ご都合に合わせた場所と
期間で講習を行います。

状態監視保全(CBN)を理解し、電気設備の正確な熱画像を得る為に必要な
基礎知識と撮影技法を習得することが出来ます。
実演を交えて温度上昇予測等をご説明させていただきます。

【コース概要】
■理論
　・CBM(状態監視保全)とは
　・設備の正確な熱画像を得るために
　・必要な知識と撮影技法
　・設備ごとに異なる基準値温度の算出方法
■実習
　・温度上昇予測曲線の設定
　・機材を使用した計測方法実習

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

本質安全防爆型小型圧力センサ23SYEi/25YEiは、圧力範囲、圧力接続、出力信号、電気接続等、工業用アプリケーションにおける高度かつ様々な要求に応えられるよう設計されています（25Yはフラッシュダイヤフラム構造。2枚目写真参照）。モジュール式のコンセプトにより、このシリーズは仕様の柔軟性が非常に高く、短納期で対応することが可能です。温度センサが回路に組み込まれており、温度変化による誤差を補正し総合精度の向上にもつながっています。標準タイプ（非防爆タイプ）の23SY、25Yもご提案可能です。

【特徴】
・広範囲な温度補償︓± 0.7 %FS @ -10 ~ 80℃
・最小圧力レンジ 10 kPa から対応可能
・優れた長期安定性
・堅牢なSUSハウジング

【技術】
・ピエゾ抵抗型圧力センサ
・内部シールを使用しない溶接構造
・アナログ出力︓4 ~ 20 mA、0 ~ 5 V、0 ~ 10 V等

ピエゾ抵抗型圧力測定の基本原理は抵抗型圧力測定と同じで抵抗値の変化をとらえるものですが、ピエゾ抵抗素子を使う場合のメリットは何でしょうか。ピエゾ抵抗技術の利点だけではなく、気を付けたい部分も解説しています。
関連カタログから資料をダウンロード！

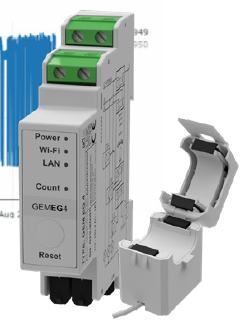

『C-ENERGY』は、ハードウェアとソフトウェアの両方を組み合わせ、
機械やプラントのエネルギー消費とピーク消費を包括的に記録する
だけでなく、全体的な情報も提供するシステムです。

ハードウェアとソフトウェアコンポーネントで構成される複合システムで、
Webベース、リモートアクセスが可能、拡張および更新が容易です。

また、エネルギーデータの保存と視覚化が可能です。

【利点】
■節約の可能性を迅速に特定
■ISO 50001に基づく認証取得サポート
■運用コストの削減
■簡単な統合および改造
■直観的なソフトウェア操作

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

差圧センサ33Xは、数学的補正方式により、10〜40°Cの温度範囲で0.05% フルスケール（FS）という極めて高い精度を実現しています。デジタルのRS485インターフェースに加えて、アナログの電流または電圧出力が得られます。

【特徴】
•液体/液体の差圧計測も可能なピエゾ抵抗型差圧センサ
•10～40℃の温度範囲で±0.05 %FSの精度
•デジタルRS485とアナログ出力の2出力を標準搭載
（アナログ出力は4～20 mA、0～5 V、0～10 V、0.1～2.5 Vから選択）
•アナログ出力はデジタルRS485を介してレンジ変更可能
•ライン圧：最大60MPa
•優れた長期安定性
•正確な圧力値を出す数学的モデルを用いた補正技術

圧力センサシリーズ21Yは内部シールを使用しない溶接構造です。絶縁電圧300VDCと高く外乱の影響も受けにくくなっています。温度センサが回路に組み込まれており、温度変化による出力の誤差を補正、結果総合精度・TEBの向上が実現できました。

【特徴】
•広範囲な温度補償
•超小型なので設置スペースに制限がある用途に最適
•堅牢なSUSハウジング
•優れた長期安定性

【技術】
•ピエゾ抵抗型圧力センサ
•内部シールを使用しない溶接構造
•小型ながらアナログ出力付き：4～20mA、0～10V等

『Sigma』は、実際に音や振動データの分析を行っている産業機器の
状態診断エキスパートが開発した時系列データ解析用ソフトウェアです。

長年の時系列データ診断経験に基づいて設計されており、シンプルな
インターフェースで膨大な測定データを管理。

各測定データの波形や周波数スペクトル・特徴量の確認など、詳細分析を
行うことができます。

【特長】
■直感的なデータ管理
■柔軟なデータ読み込み機能
■簡単操作で信号を表示
■多彩な信号表示機能
■特徴量とトレンド表示

無料トライアル実施中！
※インストールから30日間は無償でお使いいただけます。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

23SX-H2シリーズは、使用するステンレス鋼のニッケル含有量を高めたことにより、脆化率が低いことが特徴です。金メッキを施したダイヤフラムにより、H2の拡散も最小限に抑えられています。また、圧力センサは全温度範囲で補償され、優れた長期安定性を持っています。23SX-H2シリーズは、長寿命、高精度、安全性を備えた信頼性の高いソリューションで、あらゆる水素の要求に応える製品です。

【特徴】
〇水素脆化対策として、ニッケル含有量を増やしたステンレス採用
〇水素用途で広く使われる金メッキダイアフラム使うことにより、水素の拡散を最小限に抑制
〇-10～80℃内で±0.25%精度を実現
〇デジタルRS485とアナログ出力の2出力を標準搭載
〇アナログ出力はデジタルRS485を介してレンジ変更可能
〇優れた長期安定性
〇内部シール用いていない溶接構造
〇本質安全防爆タイプあり（33X-Ei-H2 ）

圧力センサ35XHT/35XHTTは、150°Cまでの媒体温度に使用でき、フラッシュダイヤフラム構造なので定期的に滅菌する必要があるバイオリアクターやオートクレーブで使用できます。数学的補正方式を使用して、20〜120 °Cの温度域で±0.15%フルスケール（FS）という精度を達成します。シリーズ35XHTTの標準モデルの圧力接続はG1/2フラッシュダイヤフラム構造です。

【特徴】
〇媒体温度150℃まで使用可能
〇デジタルRS485とアナログ出力の2出力を標準搭載
〇アナログ出力はデジタルRS485を介してレンジ変更可能（ターンダウン）
〇優れた長期安定性

※フラッシュダイヤフラム構造とは
通常の圧力センサは先端にネジがあり、その奥に受圧部がある構造ですが、インクの圧力を測定したい、定期的に受圧部を洗浄する必要がある、という場合は中の様子が見えない為、綺麗に洗浄できたか確認できません。そんな場合、受圧面が前面に出ているフラッシュダイヤフラムがお勧めです！

溶接構造の小型圧力センサ23SY/25Yは、圧力範囲、圧力接続、出力信号、電気接続等、工業用アプリケーションにおける高度かつ様々な要求に応えられるよう設計されています（25Yはフラッシュダイヤフラム構造）。モジュール式のコンセプトにより、このシリーズは仕様の柔軟性が非常に高く、短納期で対応することが可能です。温度センサが回路に組み込まれており、温度変化による誤差を補正し総合精度の向上にもつながっています。本質安全防爆タイプの23SYEi、25YEiもご提案可能です。

【特徴】
・広範囲な温度補償︓± 0.7 %FS @ -10 ~ 80℃
・最小圧力レンジ 10 kPa から対応可能
・VCR接続にも対応した豊富な圧力接続タイプ
・優れた長期安定性
・堅牢なSUSハウジング
・オプション : 本質安全防爆タイプ（23SY-Ei）

【技術】
・ピエゾ抵抗型圧力センサ
・内部シールを使用しない溶接構造
・アナログ出力︓4 ~ 20 mA、0 ~ 5 V、0 ~ 10 V等

『マルチロガーJr　HM1616T-DA2シリーズ』は、多彩な現象と動きを捉える
2chDA変換器を内蔵した装置です。

マルチロガーJr単独使用での多種多様な測定ができ、簡単操作でも
高度な計測が可能。

また、チャンネルの測定可能/不可、初期値演算の有/無、積算平均回数
(1～1770)の設定ができます。

【特長】
■標準ユニット内に2CHのDA変換器(16ビット)を内蔵(OP)
■パソコンから計測データ、DA出力の設定可能
■低消費電力動作により長期間の測定が外部電池のみにより可能
■計測データは、確実にHM1616xの内部メモリーに保存
■停電しても回復すれば続行可能

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。

KELLER Pressure社の圧力センサには圧力範囲を変えることができるモデルがございます。
圧力範囲毎にセンサを揃える必要がなく、1台で網羅的にカバーできるのです。
つまりコスト削減に大きく貢献できます。
また追加発注毎の納期を心配する必要もなくなります。
対応モデルはOEMタイプ、汎用タイプ、高精度タイプ、防爆タイプ等と多岐にわたっています。
どのように圧力範囲変更できるのか、デモ実施も行っておりますので詳細把握されたい方はお気軽にご相談下さい。

シリーズ23SX（汎用タイプ）
シリーズ33X（高精度タイプ）
シリーズ10LX、20SX（OEMタイプ）
シリーズ41X（低圧タイプ）
差圧タイプ
防爆タイプ

圧力センサ33Xは、数学的補正方式により、10〜40°Cの温度範囲で0.05% フルスケール（FS）という極めて高い精度を実現しています。追加オプションで0.01%FSの高精度も可能です。デジタルのRS485インターフェースに加えて、アナログの電流または電圧出力が得られます。

【特徴】
・10 ～ 40℃の温度範囲で ±0.05 %FS の精度
・デジタル RS485 とアナログ出力の 2 出力を標準搭載
・アナログ出力はデジタル RS485 を介してレンジ変更可能
・気圧レンジタイプ（800～1200hPa）、差圧レンジタイプ（0～30kPaから0～3MPa）もあり
・温度範囲は-20～125℃（オプションで-40℃も可）
・優れた長期安定

【技術】
・ピエゾ抵抗型圧力センサ
・正確な圧力値を出す数学的モデルを用いた補正技術

シリーズ21PYは直径わずか14mm、重さは23g以下と超コンパクトで、出力は0.5～4.5Vとアンプ内蔵タイプの圧力センサです。

【特徴】
〇ピエゾ抵抗技術を用いたミニチュア型圧力センサ：径14mm、重さ23g以下
〇内部シールを使用しない溶接構造
〇広範囲な温度補償：± 1.5 %FS @ -10～80 °C
〇優れた長期安定性

圧力センサ33Xは、数学的補正方式により、10〜40°Cの温度範囲で0.05% フルスケール（FS）という極めて高い精度を実現しています。デジタルのRS485インターフェースに加えて、アナログの電流または電圧出力が得られます。

【特徴】
・10 ～ 40℃の温度範囲で ±0.05 %FS の精度
・デジタル RS485 とアナログ出力の 2 出力を標準搭載
・優れた長期安定

【技術】
・ピエゾ抵抗型圧力センサ
・正確な圧力値を出す数学的モデルを用いた補正技術

静電容量型差圧トランスミッタPD-41Xは、微差圧を測定するために設計されています。正確な圧力値を出す数学的モデルを用いた補正技術を使い、0.2 %フルスケール（FS）の精度を実現しています。デジタルのRS485インターフェースに加えて、アナログの電流または電圧出力が得られます。

【特徴】
・標準レンジで校正されていますが、ライセンスフリーのソフトウェアCCS30を
　使うことにより、標準圧力レンジ内でアナログ出力信号のプログラミングが可能
　(例：標準圧力範囲0～10kPa/出力4～20mA → 圧力範囲2～6kPa/出力4～20mA)
・ソフトウェアCCS30とコンバーターK-114を使い、圧力値をPCに表示。
　圧力信号の記録とグラフィック表示、ゼロ調整も可能
・最大128台のトランスミッターをバスシステムに接続

IO-Linkインターフェースを内蔵した23SXioシリーズの高精度圧力トランスミッタは、圧力スイッチとしても使用できます。
IEC 61131-9 に準拠した IO-Link インタフェースにより、23SXio はインテリジェントオートメーションシステムにシームレスに統合できます。スイッチング機能やその他のパラメータは IO-Link 経由で呼び出して再設定できるため、迅速な試運転と特定の要件への柔軟な適合が可能です。これにより、機械のダウンタイムを最小限に抑え、作業負荷を軽減します。
圧力接続はステンレス材質、完全溶接構造で内部シールがないため、23SXio シリーズは過酷な環境でも最高の耐久性と信頼性を発揮します。
23SXioシリーズ圧力トランスミッタは、高い精度、柔軟性、耐久性を必要とする最新のオートメーションアプリケーションに最適なソリューションです。
