設備の傾き・変位量の監視とは？課題と対策・製品を解説

航空宇宙業界では、機体の安全性と信頼性を確保するために、構造の異常を早期に検知することが重要です。特に、過酷な環境下での使用や、長期間にわたる運用においては、構造物のわずかな変位や歪みを正確に測定し、異常の兆候を捉えることが求められます。ETシリーズ非接触変位センサーは、非接触構造により、摩擦による劣化や故障のリスクを低減し、長期間にわたる安定した測定を実現します。

【活用シーン】
・航空機の翼や胴体の変位測定
・ロケットや人工衛星の構造モニタリング
・宇宙ステーションや探査機の構造健全性評価

【導入の効果】
・非接触測定による高い信頼性
・過酷な環境下での長期安定動作
・早期の異常検知による安全性の向上

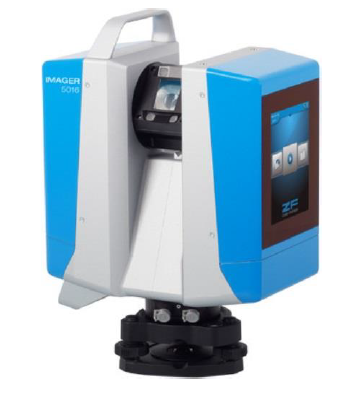

『IMAGER 5016』​は、複雑かつ大規模な設備を超高速・超高解像度
＆超高精度でスキャン、ターゲットを使用せず複数のスキャンデータ合成、スキャン中の待ち時間に自動でデータ処理が可能です。

​ホワイトバランス調整可能な内蔵HDRカメラ、夜間でもカラー撮影が可能なLEDライトが標準装備。
また、ターゲットを設置せずに、自動合成を可能とし、さらなるコンパクト化と軽量化を実現しました。

​【特長】
■軽量コンパクト＆操作性の高いデザイン
■位相差方式で計測範囲の最大化と計測時間の高速化（約3分間）を実現
■他社の追従を許さない驚異的な精度と低レンジノイズ
■ターゲットレス合成、リアルタイムデータ転送/データ処理により作業効率UP

​※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい​

当社では、豊富な経験と知識を生かし『バランス修正作業』を行っております。

試験機は「FH-824」を除き全てベルト駆動です。
（標準仕様の試験機はカップリングによる継ぎ手駆動となっています。）
　　
ところがカップリングと言うのは案外、測定誤差が大きいシロモノ。
実際、カップリングを180°反転させて見ると許容値以下まで修正したはずが
許容値を超えていたりします。

ベルト駆動の場合は直接試験体にベルトを掛けるので誤差は0。
カップリングを別途用意する必要もありません。精度の高い測定が可能です。

【特長】
■当社の試験機は「FH-824」を除き全てベルト駆動
■全ての試験機に「FFTアナライザー」の接続端子を設けている
■熱を伴う修正作業（溶接他）は、サーモカメラで常時監視
■全ての修正データをデータベースに保存している
■全ての品物にカルテを作りデータベースに保存している

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

あらゆる荷重に耐える防振ゴム「ラブロック」を使用して「振動試験機」を
設置した実例をご紹介します。

ラブロック60 耐油Nタイプを2枚重ねて使用しました。

【仕様】
■機械重量：970kg
■モーター重量：150kg
■最大積載量：80kg
■最大加振力：1,800kg
■ラブロック60N（120×380mm）×2枚重ね×14支点

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、超音波を利用した非接触型の『超音波センサー』を
ご提供しております。

超音波を検出物に当てて、その跳ね返りが戻ってくるまでの時間を
測定することで検出物までの距離を測定します。

屋内、屋外を問わず、どこにでも設置が可能で、
屋外でも、雨、風、温度変化の影響をほとんど受けません。

【特長】
■高精度距離測定機能
■あらゆる物を検出可能
■どこにでも設置可能
■用途はいろいろ

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

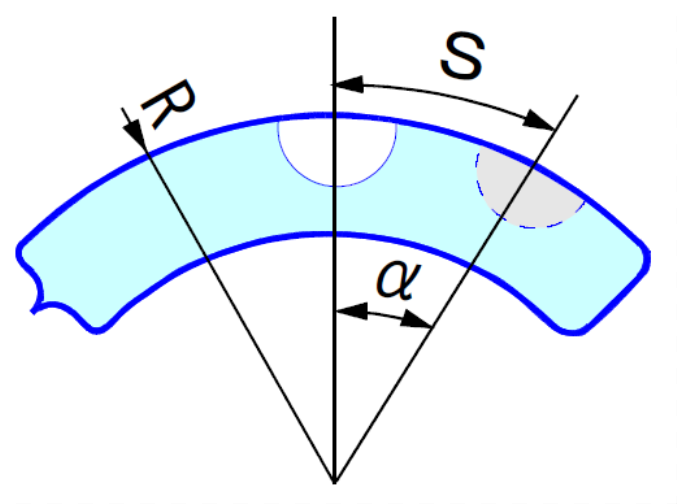

『水準器』は、水平面からの傾斜角を測定する角度・水平測定器です。

用途に応じた感度を有する気泡管がセットされ、気泡管内の気泡移動を
読み取ることで角度・水平を測定する事が出来ます。

測量機器用・建設用をはじめ、土木農業用機器・工作機器用や、
オーディオ機器・カメラ・三脚・家具設置などの用途でご活用ください。

【特長】
■水平面からの傾斜角を測定
■あると何かと便利
■用途に応じた感度を有する気泡管がセットされ、気泡管内の気泡移動を
　読み取る

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

【豊富な製品群】
■メギット（メリーランド）社センサーには豊富な製品ラインアップがあります。
■高周波型は高い回転数測定の用途に適しており、初期ベアリング不良などの検出に最適です。
■低周波型は低い回転数の用途向きで、ベアリングなどの劣化検出に最適です。
■高温用は環境温度で最高260℃までに使用できるよう設計されています。
■4-20mA出力加速度計はPLCなどのプロセスコントロールに使用できます。
■デュアル出力型は振動データと温度データを両方出力します。
■地震用、水中用など特定用途のセンサーなども用意しています。

※詳細は資料請求して頂くかダウンロードからPDFデータをご覧下さい

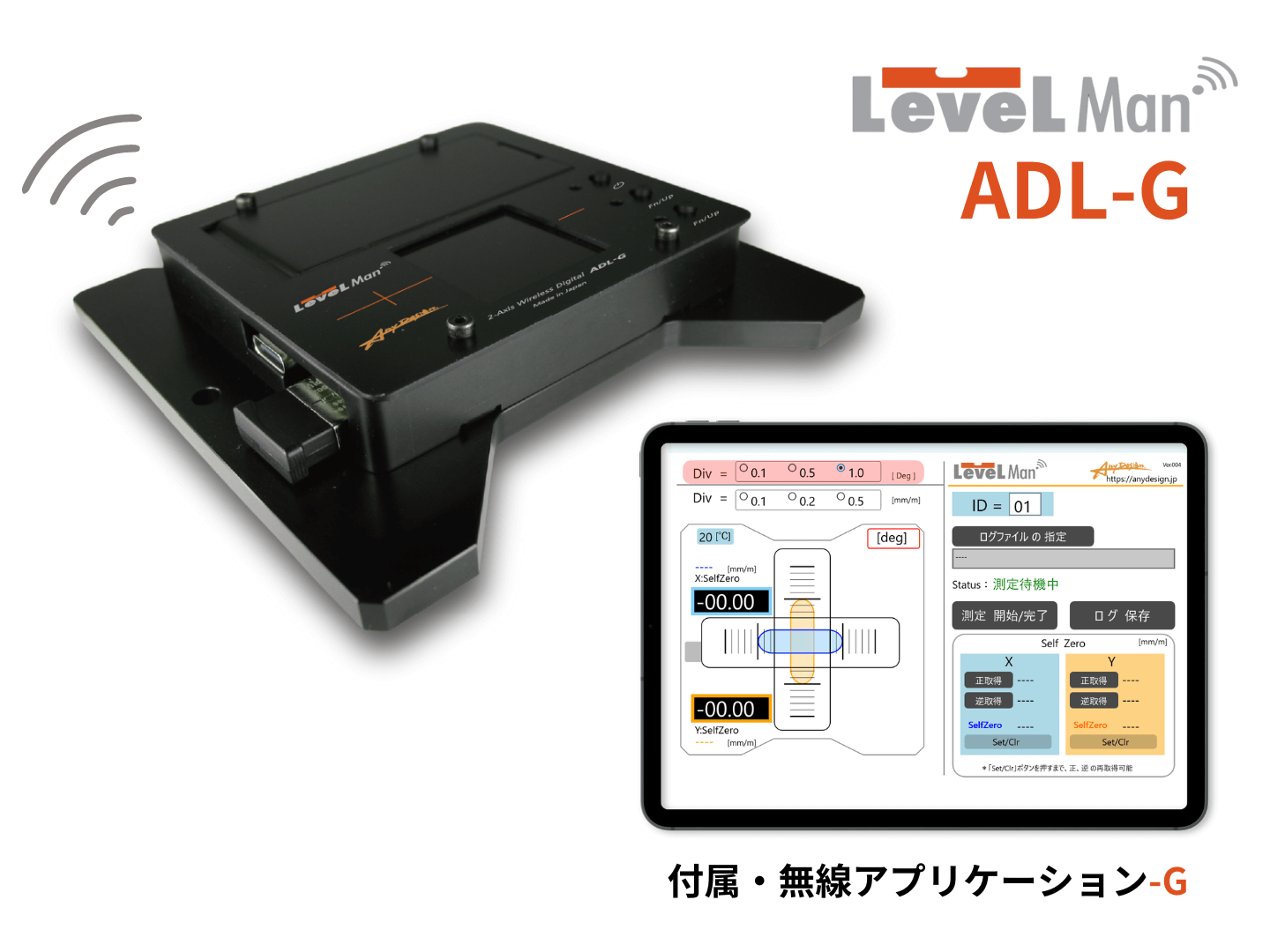

LevelMan ADL-Gは、無線アプリ完全無料・端末数無制限で利用できる無線デジタル水準器です。一般的な無線水準器で発生しがちなアプリの年間ライセンス料や端末追加費用が不要なため、導入コスト・運用コストを大幅に削減できます。

無線アプリでは、XY二軸の同時測定や測定値のリアルタイム表示・共有に対応。作業者、現場監督、品質管理担当など複数人が同時に測定データを確認でき、指示の行き違いや手戻りを防止します。端末数に制限がないため、スマートフォンやタブレットを10台以上同時接続しても追加費用は発生しません。

また、離れた場所から測定値を確認できるため、狭所・高所での確認作業を減らし、安全性と作業効率を向上。データに基づく数値管理により、感覚に頼らない正確なレベル出しを実現し、作業時間短縮にも貢献します。

＜主な特長まとめ＞
・無線アプリ完全無料（ライセンス費・更新費不要）
・端末数無制限でインストール可能
・XY二軸の同時測定に対応
・測定データを複数人でリアルタイム共有
・狭所・高所作業の負担軽減と安全性向上
・導入コスト・運用コストを抑えた無線デジタル水準器

『ミニレベル』は、付属革ケースに入れて携帯でき、外出先でも高精度な
水平測定が可能な水準器です。

100mmの小型サイズながら、気泡管精度はJIS A級と同等精度を保持。
底面は耐摩耗性を考慮して焼入処理をしています。

また、気泡室を設けているので、手動で気泡の長さを調整でき、温度による
測定誤差を軽減する事が可能です。

【特長】
■トレーサビリティ発行可能
■小型サイズ
■気泡管精度はJIS A級と同等精度を保持
■持運びに便利な携帯用ケースが付属
■外出先でも高精度な水平測定が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

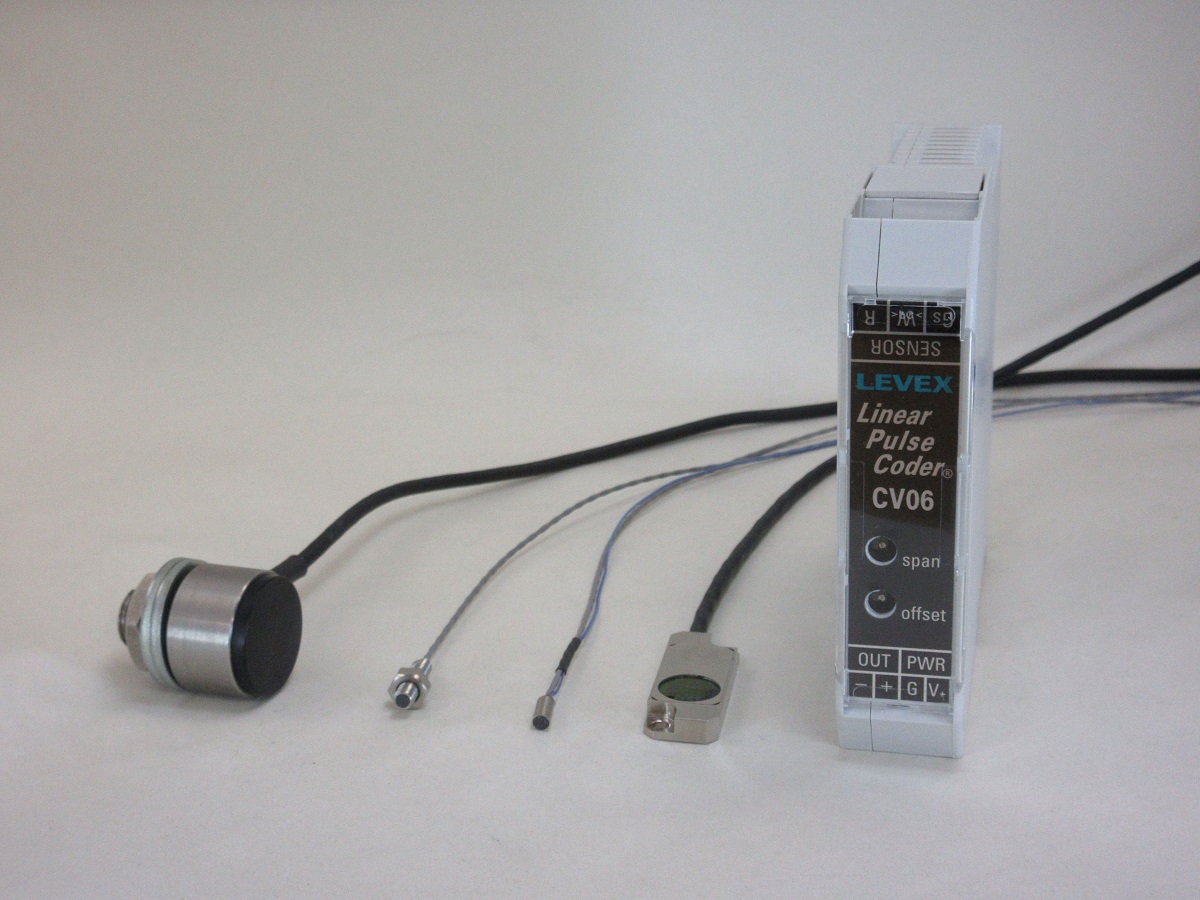

◎ 超小型で金属(鉄、アルミ、銅など)との変位計測が可能（外径φ2mm〜）
◎ 回転角度変位も計測可
◎ 耐熱：最大150℃まで対応
◎応答性は4kHz(最大20kHz)
◎ご希望の形状で1台から特注対応可

【仕様(一部抜粋）】
○定格出力：2.5mV/V±1％
○非直線性：±0.3％R.O.以内
○ヒステリシス：±0.3％R.O.以内
○再現性：±0.2％R.O.以内
○温度補償範囲：-10～+50℃
○許容温度範囲：-15～+60℃
○零点の温度影響：±0.2％R.O.以内
○分解能：0.04％R.O.
○入出力抵抗値：350Ω±5％
○絶縁抵抗：1000ＭΩ以上
○重量：約700g

その他詳細は、カタログ（図面）をダウンロード、もしくはお問い合わせください。

株式会社キーデバイスでは、米国ウィルコクソン・センシング
テクノロジーズ社の振動測定関連製品を輸入販売しています。

【用途】
■製紙
　・製紙プラントの乾燥室など。高温対応センサー793-6や797-6など
■石油化学
　・ハザードエリアでの監視用に本質安全防爆センサーの786Aや793など
■食品加工
　・本質安全防爆用やIP68レートが必要、ステンレスボディ、
　　テフロンケーブルなどを使った786Aや787Aなど

※詳しくはカタログをダウンロードいただくかお気軽にお問い合わせください。

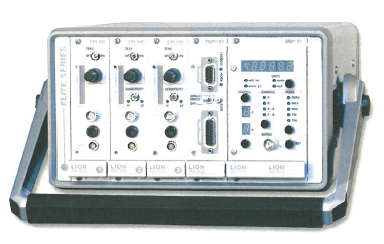

ライオンプレシジョン社製 高感度センサおよび測定では、静電容量変位センサ、渦電流変位センサ、スピンドルエラーアナライザなどをご紹介します。

静電容量センサシステムの『エリートシリーズ』は、高性能、簡単なDAQインターフェース、およびカスタム構成のフレキシビリティを兼ね備えています。「インテリジェント エンクロージャ」は、電源とドライブ信号を供給します。
さらに、シングルレンジ、デュアルレンジ「センサモジュール」、信号処理および5桁表示のディスプレイモジュール「メーターモジュール」、7チャンネル温度センサ「温度モジュール」などがあります。「スピンドル エラー アナライザ」は、エリートシリーズの高性能静電容量センサを備えています。

※詳しくはお問い合わせ、もしくはカタログをご覧ください。

感度5秒、測定範囲±45度、データ通信可能なハイエンドモデルの角形デジタル水準器。スマホ・タブレットへの測定値表示や、角度データのPCへの保存が可能です。

『ロードディテクター2』は、クレーン等のビームをはじめ、各種建設機械や
運搬機器、その他構造物等の構造部位にかかる荷重を測定するための
歪み検出装置です。

測定すべき構造物の伸縮位置や撓み位置に、リーマーボルト
又は直接溶接して固定すればよいので取り付けが容易です。

【特長】
■従来のゴミクレーンのように上ビームと下ビームの間に取り付けないので、
　ロードセル破損のおそれがない
■どんな装置にも適用できる
■荷重誤測定のおそれがない

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

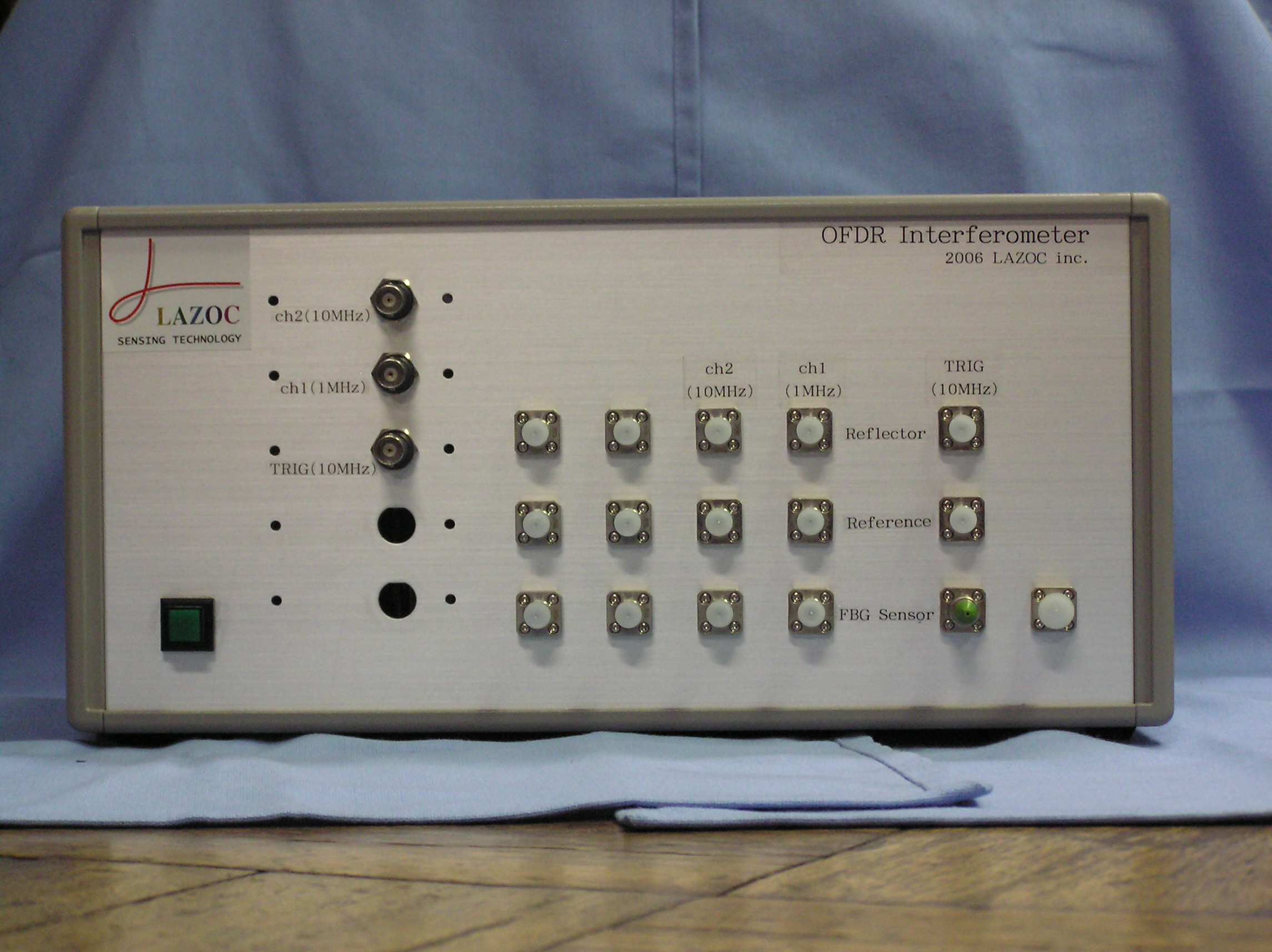

【特徴】
●1mm以下のピッチで連続分布的に歪み計測が可能　!!
　（1mmの歪みゲージ数百個に相当する値を1本のファイバで導出）　
●耐水性・防爆性・耐熱性に優れ、長期絶対歪み測定が可能（ドリフトなし）

Zettlex概要・特長
・大径シャフト軸等の最終メカ回転部に容易に直接取付可能な薄型中空リング形状の電磁誘導式アブソリュートエンコーダ。ギヤ・減速機類を介さずシステムレベルでの精度向上に貢献
・Φ5～Φ526mmのシャフトに直接取付可能
・最高22ビット分解能(420万分割/回転)、出力形式はSSI、BiSS等のシリアル出力他
・ステータ・ロータの2枚のリング形状基板で構成され薄型軽量、完全非接触検出、ベアリングレス構造
・基本原理はレゾルバと同様の電磁誘導式、結露・油・埃・汚れ・高低温等の劣悪環境下で使用可能、標準製品でIP67、オプションでIP69選択可能
・レゾルバに対しより高分解能(最高22ビット)・高確度(最高±19秒以内）が可能、またAD変換・逓倍器等の外付け回路も不要
・360°全周積分型検出のため、ロータ取付偏芯やシャフトぶれ等が常に相殺され出力に影響無しません
・モータ磁界の影響は受けません
・シンプルな基板構造・部品により高信頼高耐久性を実現
・測定機器、製造機器、化学・食品プラント、土木機器、工作機器、気象観測カメラ・レーダー、ロボット等の産業機器用途に最適

『IMS-SD』は、独自のセンサ個別校正と姿勢推定アルゴリズムで
高精度な計測を実現するデータロガー型慣性センサです。

計測データは記録媒体（mocroSDHCカード）に直接保存。
無線計測式でありがちな通信障害によるデータ欠落（計測失敗）を
回避します。

【特長】
■最大1kHzのデータロガー計測
■生データ確認モニタ
■複数のIMS-SDによる同時計測

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

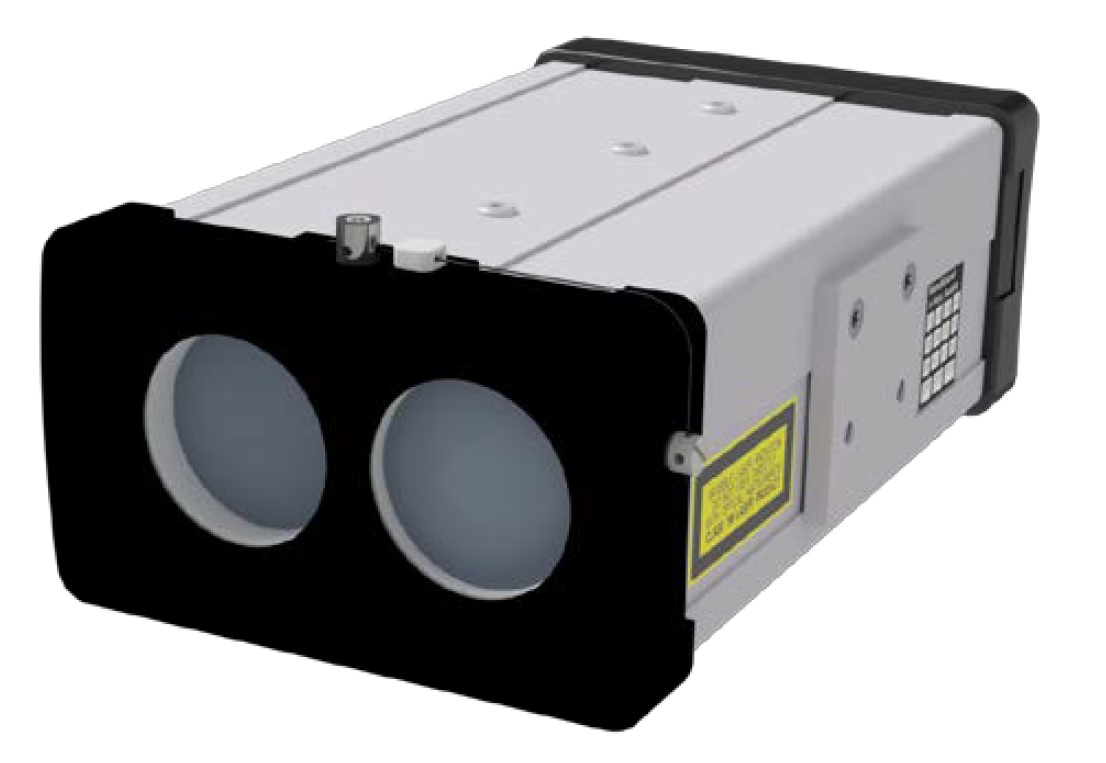

堅牢設計の工業用レーザー距離計、RIEGL LD05シリーズはタイムオブフライト方式のセンサーで、最先端の信号処理技術を使用してマルチターゲット測定を可能にします。
エコー信号のデジタイジングとその後の解析により、レーザーショットごとに最大５つのターゲットを検出します。

当製品は、FBGセンサシステムの高速リアルタイムスペクトルモニタリングに
新たなスタンダードを確立した信号読出装置です。

非常に速い測定周波数や低電力消費、コンパクトなサイズなどのユニークな
組み合わせによって、当製品は幅広いアプリケーションに適しています。

また、シンプルなインテグレーションや産業用機器に適用可能な
信頼性を提供します。

【特長】
■非常に速い測定周波数
■低電力消費
■コンパクトなサイズ
■シンプルなインテグレーションや産業用機器に適用可能
■狭帯域のフィルタ応答を生み出す

※英語カタログをダウンロードいただけます。
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

『JSD超小型変位センサ』は、極低膨張のクリアセラムガラスにセンサを実装、
温度変化による変動を抑える製品です。

京都大学3.8m新技術望遠鏡計画に採用されました。

この望遠鏡の18枚に分割されている鏡のズレを50ナノメートル(ナノは10億分の1)
以内に調整するため、計144個使用されています。

【特長】
■温度変化による変動を抑える
■極低膨張のクリアセラムガラスに実装
■ガンマ線バーストと呼ばれる爆発現象の解明が進むと期待されている

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『RIDEwatcher』は、波形の状況で、どの位置でどの程度の衝撃や
揺れがあるかが一目で分かる昇降機動作測定器です。

使い方は簡単、床においてボタンを押すだけ。
レポートにはオリジナルロゴを入れることができます。

【特長】
■診断結果はもちろん印刷可能
■数値と波形で表示されるので分かりやすい
■どの位置でどの程度の衝撃や揺れがあるかを一目で把握

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

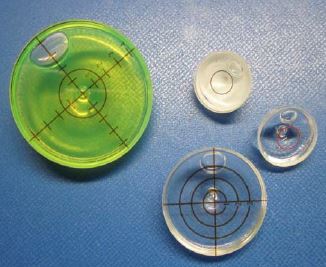

当社では、円型気泡管類やケース付円型水準器、
置き型円型水準器などを取り扱っております。

精密機器の水平を見るときに役立ちます。
ご要望の際はお気軽に、お問い合わせください。

※手作りによる硝子製の水準器部を製作させて頂いておりますが
　全て手作業なので量産及びオリジナル品は製作しておりません。

【ラインアップ】
■円型気泡管類
■ケース付き円型水準器
■置き型円型水準器
■透過式円型水準器
■高感度型円型水準器

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。
