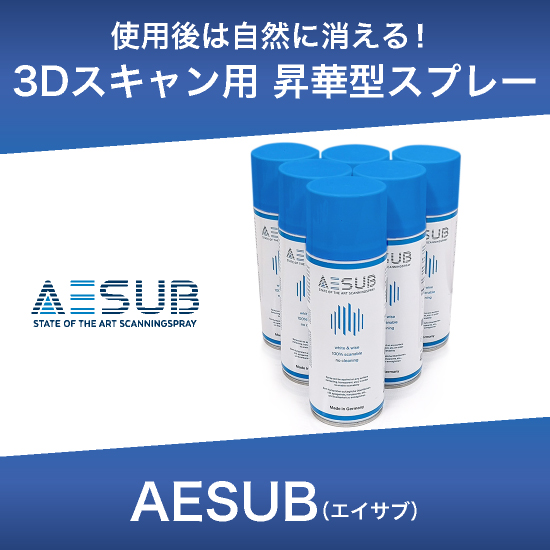

【航空宇宙向け】AESUB：自然に消える3Dスプレー

株式会社システムクリエイト

航空宇宙業界における形状検査では、部品の正確な寸法測定と品質管理が不可欠です。複雑な形状や光沢のあるワークは、3Dスキャンの精度を低下させる可能性があります。AESUBは、これらの課題を解決します。また、後処理が不要で自然に昇華します。【活用シーン】・航空機部品の形状検査・宇宙関連機器の品質管理・試作部品の寸法測定【導入の効果】・後処理工程の削減による時間短縮・スキャン精度の向上・作業効率の改善

製品を詳しく見るダウンロードお問い合わせ

【計測・検査向け】高精度回転ステージ V-62xシリーズ

PIジャパン株式会社

計測や測定、検査では正確な精度が求められます。誤差を減らしたり、正確な位置決めが不可欠です。ダイレクトドライブ高精度回転ステージ V-62xシリーズは、1µm未満の偏心と平坦度により、正確な校正作業をサポートします。【活用シーン】・光学計測・検査・半導体・電子部品の精密検査・センサー・計測機器の校正【導入の効果】・測定誤差の低減と再現性の向上・高精度かつ安定した角度位置決め・長期安定運用による測定信頼性の向上

製品を詳しく見るダウンロードお問い合わせ

【文化財向け】3Dレーザースキャナ

穂高電子株式会社

文化財の記録保存においては、形状や状態を正確に記録し、後世に伝えることが重要です。特に、劣化しやすい素材や複雑な形状の文化財は、詳細な記録が不可欠です。従来の計測方法では、時間と手間がかかり、正確性に課題がありました。当社の3Dレーザースキャナは、非接触で高精度な3Dデータを取得し、文化財の形状を詳細に再現します。【活用シーン】 - 博物館での展示資料のデジタルアーカイブ - 劣化状況の記録と分析 - 破損した文化財の修復支援 - 3Dプリンタによるレプリカ作成【導入の効果】 - 貴重な文化財の正確なデジタル記録 - 劣化や破損の早期発見と対策 - 3Dデータを利用した教育・研究への活用 - 効率的な修復作業の実現

製品を詳しく見るダウンロードお問い合わせ

【測定器向け】CRBC-L クロスローラーベアリング

ハイウィン株式会社

測定器業界では、高精度な測定結果を得るために、高い剛性と微細な動きへの対応が求められます。特に、高分解能が要求される測定器においては、ベアリングのわずかな振動やガタつきが測定精度に影響を与える可能性があります。CRBC-Lクロスローラーベアリングは、一体化した内外輪設計により、高剛性と高荷重を実現し、測定器の性能向上に貢献します。【活用シーン】・精密測定機器・検査装置・位置決めステージ【導入の効果】・高精度な測定結果の実現・装置の小型化・軽量化・高い耐久性による長寿命化

製品を詳しく見るダウンロードお問い合わせ

【金型向け】超硬合金製高精度小径ピンゲージ

三和クリエーション株式会社

金型業界では、製品の品質を保証するために、金型の正確な寸法管理が不可欠です。特に、高精度な部品を製造する際には、ミクロン単位での測定精度が求められます。寸法のわずかな誤差が、製品の不良や組み立ての不具合につながる可能性があります。当社の超硬合金製高精度小径ピンゲージは、ミクロンオーダーでの正確な内径測定を可能にし、金型製作における寸法管理の精度向上に貢献します。【活用シーン】・金型の内径測定・穴径の検査・製品の寸法検査【導入の効果】・高精度な測定による品質向上・不良品の削減・作業効率の向上

製品を詳しく見るダウンロードお問い合わせ

【精密金型向け】φ0.01mmからの極小径ピンゲージ

三和クリエーション株式会社

精密金型業界では、製品の品質を保証するために、金型に開けられた穴の正確な寸法測定が不可欠です。特に、高精度が求められる金型においては、わずかな寸法の誤差が製品の不良や性能低下につながる可能性があります。当社の極小径ピンゲージは、最小径φ0.01mmから製作可能で、高精度な穴径測定を実現します。これにより、金型製作における品質管理を向上させ、不良品の発生を抑制します。【活用シーン】・精密金型の穴径測定・測定器の校正用マスターゲージ・小径穴打ち抜き用のパンチピン・放電加工用の電極材【導入の効果】・高精度な穴径測定による品質向上・不良品発生率の低減・測定作業の効率化・多様なニーズに対応（一体型、ホルダー付）

製品を詳しく見るダウンロードお問い合わせ

【3Dプリンター向け】0.1mm表示器付きリニアエンコーダー

株式会社マコメ研究所 (MACOME)

3Dプリンター業界では、造形物の正確な寸法と高い積層精度が求められます。特に、複雑な形状や精密な部品を製造する際には、わずかな誤差が製品の品質に大きく影響します。正確な積層を実現するためには、材料の供給量やヘッドの位置を正確に制御する必要があります。SI-140PACは、0.1mm単位でのデジタル表示により、3Dプリンターの積層精度を向上させるための測定を容易にします。【活用シーン】・3Dプリンターのプラットフォーム高さ調整・造形物の寸法測定・積層ピッチの確認【導入の効果】・積層精度の向上・不良品の削減・作業時間の短縮

製品を詳しく見るダウンロードお問い合わせ

【計測・検査向け】エアベアリング回転ステージ A-62x

PIジャパン株式会社

計測機器業界の校正作業では、測定結果の正確性と再現性が重要です。特に回転角度の校正では、ステージの回転精度や安定性が測定結果に直結します。エアベアリング回転ステージ PIglide A-62x は、摩擦のない非接触回転により、低ワブルで滑らかな回転動作を実現し、高精度な角度校正を支えます。【活用シーン】・角度測定器の校正・回転角度センサーの校正・光学系の調整【導入の効果】・高精度な校正作業の実現・測定結果の信頼性向上・作業効率の向上

製品を詳しく見るダウンロードお問い合わせ

【航空宇宙向け】ピンゲージセット

三和クリエーション株式会社

航空宇宙業界の精密加工においては、高い精度と品質が求められます。部品のわずかな誤差が、製品全体の性能や安全性を左右するため、寸法の正確な測定が不可欠です。ピンゲージは、穴径や溝幅などの測定に用いられ、加工精度の確認に役立ちます。当社のピンゲージセットは、様々なサイズを揃え、航空宇宙分野の厳しい要求に応えます。【活用シーン】・航空機部品の製造・宇宙開発機器の精密加工・品質管理における寸法検査【導入の効果】・高精度な測定による品質向上・作業効率の向上・幅広いサイズの測定ニーズに対応

製品を詳しく見るダウンロードお問い合わせ

【航空宇宙向け】超硬合金製高精度小径ピンゲージ

三和クリエーション株式会社

航空宇宙業界では、部品の品質と安全性が最重要課題です。特に、航空機の製造においては、部品の寸法精度が飛行性能や安全性を左右するため、ミクロン単位での正確な測定が求められます。不正確な測定は、部品の不適合や組み立て不良を引き起こし、重大な事故につながる可能性があります。当社の超硬合金製高精度小径ピンゲージは、ミクロンオーダーでの正確な内径測定を実現し、航空宇宙部品の品質管理を支援します。【活用シーン】 * 航空機部品の寸法検査 * エンジン部品の精密測定 * 油圧部品の内径測定【導入の効果】 * ミクロンオーダーでの高精度な測定による品質向上 * 部品の適合性確認による安全性の向上 * 検査時間の短縮と効率化

製品を詳しく見るダウンロードお問い合わせ

【精密機械向け】セラミックスピンゲージ

三和クリエーション株式会社

精密機械業界では、製品の品質を保証するために、高精度な測定が不可欠です。特に、寸法の正確さが求められる部品においては、測定誤差が製品の性能に大きく影響します。超硬合金製や鋼製のピンゲージは、摩耗や腐食によって精度が劣化する可能性がありますが、ジルコニアセラミックスピンゲージは、高い硬度と耐摩耗性、耐薬品性を備え、長期間にわたって安定した測定精度を維持します。これにより、製品の品質向上と歩留まりの改善に貢献します。【活用シーン】・小径穴の内径測定・測定器校正・高精度部品の検査【導入の効果】・高い耐久性によるコスト削減・安定した測定精度による品質向上・幅広い温度環境下での使用が可能

製品を詳しく見るダウンロードお問い合わせ

【精密機械向け】平行度の基本を解説！

株式会社松井製作所

精密機械業界の品質管理においては、製品の精度が非常に重要です。平行度は、部品の正確な組み立てや動作を保証するために不可欠な要素であり、わずかな誤差が製品全体の性能に影響を与える可能性があります。平行度の理解不足は、不良品の発生や製品の性能低下につながる可能性があります。この動画では、幾何公差の一種である「平行度」の基本を解説しています。平行度の定義、使用例、図面上での使われ方、使用する際の注意点について解説しますので、品質管理の向上にお役立てください。【活用シーン】・精密機械部品の製造工程における品質管理・製品の設計段階での平行度指示の理解・品質検査における平行度の測定【導入の効果】・平行度の理解を深め、品質管理の精度を向上・不良品の削減とコスト削減・製品の信頼性向上

製品を詳しく見るダウンロードお問い合わせ

【計測機器向け】輪郭度とは？基本を解説！

株式会社松井製作所

計測機器業界では、製品の精度を保証するために、図面上の幾何公差の正確な理解が求められます。特に、輪郭度は製品の形状精度を評価する上で重要な要素であり、その定義や適用方法を理解することは、設計・製造における品質管理に不可欠です。輪郭度の理解不足は、誤った測定や不良品の発生につながる可能性があります。この動画では、輪郭度の定義、使用例、図面上での使われ方、使用上の注意点について解説します。輪郭度の基礎を学ぶことで、計測機器の設計・製造における品質向上に貢献します。【活用シーン】・計測機器の設計・製造における図面解読・品質管理担当者による幾何公差の理解促進・技術者向け教育ツール【導入の効果】・輪郭度の正確な理解による設計・製造の品質向上・図面解読能力の向上・品質問題の削減

製品を詳しく見るダウンロードお問い合わせ

【半導体向け】リアルナノ３次元測定機

アイ・ティー・エス・ジャパン株式会社

半導体業界では、配線の微細化が進み、製造プロセスにおける配線の正確な検査が不可欠です。配線の断線や短絡は、製品の性能を著しく低下させるため、高精度な測定技術が求められます。当社のリアルナノ3次元測定機は、ナノレベルの表面形状を正確に測定し、配線検査における課題解決に貢献します。【活用シーン】・半導体配線の表面粗さ測定・配線の形状測定・異物付着の検出【導入の効果】・配線検査の精度向上・不良品の削減・製品品質の向上

製品を詳しく見るダウンロードお問い合わせ

【精密測定向け】真直度の測り方

株式会社松井製作所

精密測定の分野では、製品の品質を保証するために、正確な測定が求められます。特に、真直度は、部品の精度を評価する上で重要な要素です。真直度の測定が不正確な場合、製品の組み立てや動作に問題が生じる可能性があります。この動画では、幾何公差の一種である“真直度”の測定方法を解説します。【活用シーン】・工作機械の精度評価・測定器の校正・部品の品質検査【導入の効果】・測定の効率化・品質管理の向上・不良品の削減

製品を詳しく見るダウンロードお問い合わせ

【時計業界向け】超硬合金製高精度小径ピンゲージ

三和クリエーション株式会社

時計業界では、歯車の精密な内径測定が製品の品質を左右します。特に、高精度な歯車は、時計の正確な動作に不可欠であり、わずかな寸法の誤差が性能に影響を与える可能性があります。当社の超硬合金製高精度小径ピンゲージは、ミクロンオーダーでの正確な内径測定を実現し、歯車の品質管理をサポートします。【活用シーン】 * 歯車の内径測定 * 歯車部品の検査 * 時計製造における品質管理【導入の効果】 * 高精度な測定による品質向上 * 不良品の削減 * 製品の信頼性向上

製品を詳しく見るダウンロードお問い合わせ

【金型向け】超硬合金製極小径ピンゲージによる精密な寸法管理

三和クリエーション株式会社

金型業界では、製品の品質を左右する寸法の正確な管理が不可欠です。特に、ミクロン単位での精度が求められる金型部品においては、寸法のわずかな誤差が製品の不良や性能低下につながる可能性があります。超硬合金製極小径ピンゲージは、このような課題に対し、高精度な測定を提供します。髪の毛よりも細いピンゲージで、金型部品の微細な寸法を正確に測定し、高品質な製品製造をサポートします。【活用シーン】・金型部品の寸法検査・成形品の寸法測定・金型製作時の精度確認【導入の効果】・製品の品質向上・不良品の削減・金型寿命の延長

製品を詳しく見るダウンロードお問い合わせ

【時計業界向け】ピンゲージセット

三和クリエーション株式会社

時計業界では、精密な歯車調整において、正確な寸法測定が不可欠です。歯車のわずかなズレが、時計全体の精度に影響を与えるため、ミクロン単位での測定が求められます。ピンゲージセットは、様々なサイズのピンゲージを揃えることで、歯車の穴径や軸径を正確に測定し、調整作業を効率化します。【活用シーン】 * 歯車の穴径測定 * 軸径の測定 * 時計部品の精度管理【導入の効果】 * 測定精度の向上 * 作業時間の短縮 * 品質の安定化

製品を詳しく見るダウンロードお問い合わせ

【遺跡調査向け】デプスマップカメラ

八洲電装株式会社

考古学における遺跡調査では、遺構や出土品の形状を正確に記録することが重要です。従来の計測方法では、時間と手間がかかり、記録の精度にも限界がありました。当社のデプスマップカメラは、高精度な3Dデータを迅速に生成し、遺跡の形状を詳細に可視化します。これにより、調査の効率化と記録精度の向上を実現します。【活用シーン】 * 遺跡全体の3Dモデル作成 * 遺構や出土品の形状記録 * 発掘現場の記録【導入の効果】 * 高精度な3Dデータによる詳細な記録 * 調査時間の短縮 * 記録の可視化による情報共有の円滑化

製品を詳しく見るダウンロードお問い合わせ

【時計向け】セラミックスピンゲージで小型化を実現！

三和クリエーション株式会社

時計業界では、製品の小型化と高精度化が常に求められています。特に、ムーブメントなどの精密部品においては、寸法の正確さが製品の性能を左右します。従来の金属製ピンゲージは、摩耗や腐食のリスクがあり、長期間の使用においては精度の低下を招く可能性がありました。当社のセラミックスピンゲージは、高い硬度と耐摩耗性、耐食性を備えており、時計部品の製造における品質向上に貢献します。【活用シーン】・ムーブメント部品の穴径測定・ケース部品の寸法検査・その他、精密部品の測定【導入の効果】・高精度な測定による品質向上・長寿命化によるコスト削減・安定した品質の製品供給

製品を詳しく見るダウンロードお問い合わせ

【精密機械向け】Orizuru 3D 品質検査ソリューション

株式会社コアコンセプト・テクノロジー

精密機械業界では、製品の品質と性能を保証するために、精密な形状分析が不可欠です。複雑な形状を持つ部品の検査においては、3Dデータの活用が重要です。3Dデータから2D図面への変換や、手作業での検査は、時間とコストがかかるだけでなく、人的ミスが発生するリスクも伴います。Orizuru 3Dは、3次元形状処理技術を活用し、3Dデータに基づいた効率的な品質検査プロセスを実現します。【活用シーン】・精密機械部品の寸法検査・製造工程における品質管理【導入の効果】・3Dデータのみで検査が可能になり、2D図面作成が不要に・検査時間の短縮とコスト削減・検査精度の向上

製品を詳しく見るダウンロードお問い合わせ

【工作機械向け】超硬合金製高精度小径ピンゲージ

三和クリエーション株式会社

工作機械業界では、製品の品質を保証するために、部品の正確な寸法測定が不可欠です。特に、高精度が求められる工作機械部品においては、内径寸法のわずかな誤差が、製品の性能や寿命に大きな影響を与える可能性があります。当社の超硬合金製高精度小径ピンゲージは、ミクロンオーダーでの正確な内径測定を実現し、工作機械部品の品質向上に貢献します。【活用シーン】・工作機械部品の内径測定・穴径の精度評価・品質管理における寸法検査【導入の効果】・高精度な測定による品質向上・不良品の削減・製品の信頼性向上

製品を詳しく見るダウンロードお問い合わせ

検査治具　設計・製作サービス

株式会社横浜造基

当社では、自動車業界で流れるような曲線を持つパネル部品から自動車業界以外の大小様々な部品用まで、幅広く製作しております。検査治具を活用することにより、量産品の検査時間の大幅短縮や、作業効率向上によるコスト削減など様々なメリットがございます。検査治具のご相談から、立体造形の企画・製作まで、幅広くお客様のニーズに対応いたしますので、ご要望の際は、お気軽にご相談ください。【主な設備（一部抜粋）】 ■CAD/CAM 　・CAD meistr 64bit vol14.0 UEL コーポレーション　・Rhinoceros Version5 ■溶接機　・アーク溶接機　MINI 160　ナショナル　・アーク溶接機　YD-200RX1　パナソニック　他 ■切断機　・メタルソー　CU-10　日立工機　・ガス切断機　KS-ランラン型　カミマル　他 ※詳しくはPDFをダウンロードして頂くか、お気軽にお問合せください。

製品を詳しく見るダウンロードお問い合わせ

3Dレーザープロファイラー『VC nano 3D-Z』

Vision Components GmbH

『VC nano 3D-Z』は、コンパクトなハウジングにレーザーとインテリジェントカメラを搭載し、撮像をしながらリアルタイムで 3Dデータを処理できます。広範囲な2D/3Dの検査タスクに対応。【主な用途】 ■幅、厚み、高さ、角度測定 ■郵便物の大きさ測定 ■スーツケース、荷物、大型部品の測定 ■溶接継ぎ目、ビード検査 ■食品のボリューム検査レーザー一体型の検査システムとして提供することによりレーザーにおける取付・調整の手間を省き、省コスト化に貢献します。【特長】 ■レーザー三角測距法による高速・高精度測定 ■コンパクトサイズで省スペース ■異なるワークサーズに対応する機種をラインアップ、カスタム対応 ■外光の影響の少ない10万ルクス青色レーザーを搭載点群データを1Gbit イーサネットで出力 ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

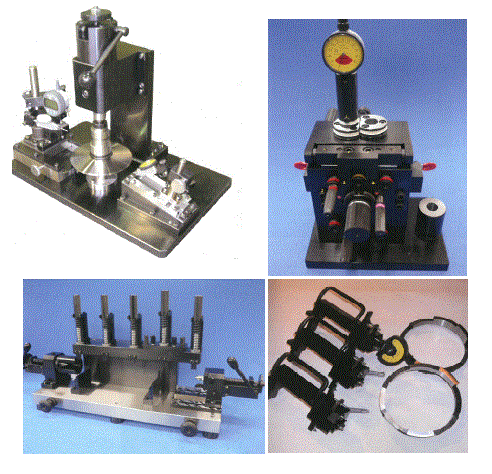

株式会社上岡重工　事業紹介

株式会社上岡重工

株式会社上岡重工は、精密測定機器をはじめ、治工具及び各種ゲージの専門メーカーです。高精度を可能にする精密機械で、熟練工がオペレーターとなり、高精度・高品質な製品を製造。あらゆるニーズにいち早く応える設計力と独自のノウハウとアイディアで素早いレスポンスを実現します。【主要製品】 ■各種ゲージ、測定機器、治工具 ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

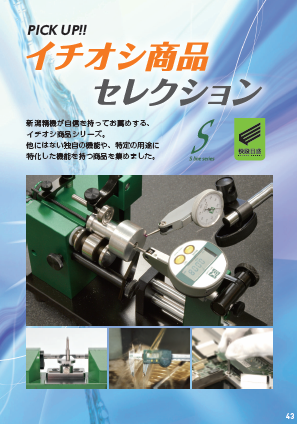

新潟精機株式会社PT事業部『イチオシ商品セレクション』カタログ

新潟精機株式会社

当カタログは、新潟精機株式会社PT事業部で取り扱っている測定工具を掲載している製品カタログです。測定データの保存、合否判定も可能な「Sラインシリーズ」をはじめ、製造現場で役立つ測定工具を多数掲載しております。目的・用途に合わせてお選びください。【掲載内容】 ■Sラインシリーズ ■快段目盛シリーズ ■メンテナンスラインシリーズ ■溶接関連シリーズ ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

マニュアル(手動)画像測定機　- MVP SERIES

福江産業株式会社

マニュアル(手動)画像測定機『MVP SERIES』は、高分解能CCD及び 8分割LEDリング照明の採用により、高精度な測定を実現いたしました。最適化されたソフトウエアによる使いやすさの追求。また、測定データの処理、保存ソフトが充実しております。オプションにより、Z軸オートフォーカス機能の追加が可能です。【オプション】 ■英国Renishaw社製タッチプローブ ■キーエンス社製CCDレーザ変位計 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

製品カタログ　測定工具

理研測範株式会社

当カタログは、理研測範株式会社の測定工具を掲載した製品カタログです。間隔を測定するのに用いられ、他の測定器等では測り得ない微細な二平面間隔を簡単にかつ正確に検査する事が可能な「スキマゲージ」や、自動車エンジン及びその他機械の組み立て等の調整用として使用され単一のすきまの連続測定にとても効果的な「シクネステープ」など、多数掲載しております。【掲載製品】 ■スキマゲージ ■シクネステープ ■SKライナー及び焼入リボン ■限界ハサミゲージ ■限界プラグゲージ　マスタープラグゲージ　など ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

簡単！安い！　非破壊検査オンデマンドX線CTスキャンサービス

テスコ株式会社

検査サービスは、測定納期は被測定物が当社に到着してから最短４日営業日を目安にしてください。お急ぎの場合はお電話にてご相談下さい。結果はメールを送信し、問題がなければ、測定物を返送いたします。【測定サンプルの大きさの目安】〇CTスキャン 225kV 視野サイズ：190ｍｍ最大搭載可能サイズ：直径400ｍｍ高さ250ｍｍ重量10kg 〇CTスキャン 300kV 視野サイズ：400ｍｍ最大搭載可能サイズ：直径500ｍｍ高さ600ｍｍ重量20kg 〇CTスキャン 450kV 視野サイズ：540ｍｍ最大搭載可能サイズ：直径600ｍｍ高さ700ｍｍ重量50kg お気軽にお電話下さい。その他詳細は、カタログをダウンロード、もしくはお問合せ下さい。

製品を詳しく見るダウンロードお問い合わせ

『偏心度測定システム』【最高精度2μmを実現！】

新潟精機株式会社

『偏心度測定システム』は、お手持ちのインジケータを取り付けて、偏心度測定が簡単に行えます。最高精度2μmを実現。（φ20mmワーク測定時）ハイレベルな精密測定をご提供します。またワーク前後を押さえるワークストッパー搭載で、軸方向の円周振れ（端面の直角度）測定も可能です。3種類のベース長、2種類のローラー、3種類のキャリアで全14タイプからお選びいただけます。【特長】 ■最高精度2μmを実現 ■タイミングベルト＋プーリーによる駆動システム、　グリップ付ハンドルにより滑らかな回転で測定 ■測定器の0セッティングを容易にする角度微動付キャリア ■Z方向の自由な移動が可能で、好適な位置での測定をサポート ■MADE IN JAPAN ※詳細は資料請求して頂くか、ダウンロードからPDFデータをご覧下さい。

製品を詳しく見るダウンロードお問い合わせ

産業用CTによる非破壊検査・三次元測定サービス

株式会社JMC

当社ではCTスキャナによる「投影データからの画像再構成」をはじめ、「対象物の三次元形状の全取得」や「高精度な形状測定」、「高速検査・測定」が可能です。また、ナノフォーカス、マイクロフォーカス、ミリフォーカス、高エネルギーX線と大きさや材質ごとに最適化された4つ全ての領域に対応可能となっており、産業用CTでできることを網羅したサービス体制を敷いています。【特長】 ■高精度・高出力 ■短納期 ■ナノフォーカスから高エネルギーＸ線まで幅広い測定領域 ■JPEG、TIFF、DICOM、RAWと多様な形式でのデータ出力 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

みたれぽ[104]AESUBターゲットネットでスキャンしてみた！

株式会社システムクリエイト

「みたれぽ」は、“こんなコトやってみた！”をコンセプトに、様々な製品を使用してどんなことができるかをご紹介していくシリーズです。システムクリエイトが取り扱う幅広い製品ジャンルから、毎回ちょっとしたお役立ち情報をお届けします。昇華スプレーでおなじみのAESUB社から「ターゲットネット」の販売が開始されました。 3Dスキャンを行う際に必要となってくるのがターゲットマーカの貼り付け作業。狭い範囲だったらまだしも、広い範囲に大量のマーカを貼り付ける作業は大変ですよね。「ターゲットネット」は、マーカの裏に磁石が付き、ネット状になっているため、ネットを沿わすだけでマーカの取り付けが完了するんです。そこで今回は、実際にターゲットネットを用いて3Dスキャンを行ってみました。「貼り付けにかかる時間は？」「マグネットで貼り付けるだけで本当に反応するの？」といった気になるポイントを、実際に取りつける様子やスキャンした画像とともに紹介します。 ※下記ボタンより資料をダウンロード頂けます。

製品を詳しく見るダウンロードお問い合わせ

精密石材標準測定具『マルチ石定盤』

株式会社Ｓプラン

『マルチ石定盤』は、製造業・機械工具を中心に、製品の手配代行、購買代行を行っている株式会社Sプランが取り扱う精密石材標準測定具です。両面使えるため、様々な使い方に対応が可能です。また、ネジを組める・平行度が保証できている等の特長があります。豊富なサイズをご用意しております。【特長】 ■両面使える ■ネジを組める ■平行度が保証できている ※詳細は資料請求して頂くか、ダウンロードからPDFデータをご覧下さい。

製品を詳しく見るダウンロードお問い合わせ

寸法、形状測定でお困りの方必見！『3Dスキャンサービス』のご案内

株式会社アシスト　shrink（シュリンク）

当社では、高精細3Dスキャナーを使ったデータの制作及び、 3Dプリントを一括で対応しております。 DesignXによって制作したデータはお客様のCADソフトにダイレクトに繋げることが可能。廃盤になった部品の複製や芸術作品の3Dデータ化など幅広い活用ができます。【活用例】 ■工業関連(製作物の誤差の確認など) ■人体・医療関連(個々の形状に合わせた医療器具の製作など) ■文化財・芸術関連(芸術品・文化財のレプリカ制作、デジタルアーカイブなど) ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

計測器『3Dレーザースキャナ』

株式会社川久保企画

『3Dレーザースキャナ』は、レーザー光を1秒間に数千回照射して、周辺現況を高密度の3次元座標(点郡)で取得する器械です。従来の光波測量器での「単点」測量と違い、1秒間に数千～数十万点のレーザーを高速発射でき、高精度のデータを取得できます。取得された3次元データは点の集合で表現されるので「点群データ」と呼ばれ、計測された何千万、何億の点1つ1つにある3次元座標値から、点間距離や高さを瞬時に得ることができます。【特長】 ■データと写真の重ね合わせができる ■計測データの事前と事後の比較が出来る ■位置情報が瞬時に測定できる ■人が近づけない災害箇所等で活用可能 ■３次元完成予想図が段階的にみれる ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

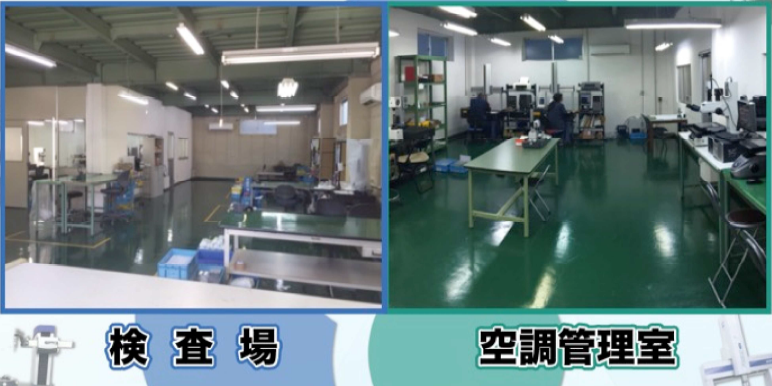

阪奈工業株式会社　本社社内検査場　保有設備

阪奈工業株式会社

阪奈工業は、国内、海外に多数のサプライヤー様、協力会社様があり、物作りに関して分野、ジャンルを問わず幅広い調達を得意としている企業です。三次元測定機(CNC)「XYZAX FUSION NEX」をはじめ、面粗度測定機「SJ-410」や、画像寸法測定機「IM-6225T」などを検査場で保有。長所である豊富な資材調達ルートとともに、お客様のニーズに対応した社内での品質管理を行い、コストダウンと品質の向上にご協力させていただきます。【保有設備(抜粋)】 ■三次元測定機(CNC)「XYZAX FUSION NEX」 ■三次元測定機(手動)「Crysta plus m574」 ■ハンディプローブ三次元測定機「XM-T1200」 ■顕微鏡測定器「MEASURING MICRO SCOPE MF」 ■真円度・円筒形状測定機「RONDCOM NEX Rs」 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

超硬プラグゲージ

アルプスゲージ／八ヶ根工業株式会社

良いものをより早くをモットーとしております。色々ご相談ください。

製品を詳しく見るダウンロードお問い合わせ

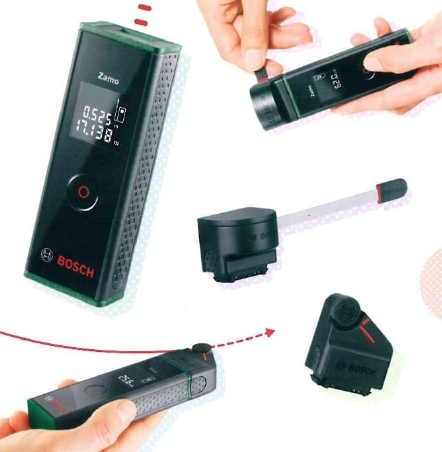

レーザー距離計『ZAMO SET・ZAMO3(ザーモ)』

有限会社神保商会

『ZAMO SET・ZAMO3(ザーモ)』は、レーザーを照射して簡単に直線距離を測れるレーザー距離計です。直線距離はもちろん、アダプターを装着することで曲線やデコボコな曲面まで誰でも正確に簡単に距離が測定可能。また、全長10.5cm、重さ86kgのコンパクトタイプなので携帯も苦にならず、いつでもどこでも手軽に使えます。【特長】 ■超軽量のコンパクトボディー ■面積が測れる ■2種類のアダプターでさらに便利 ※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

デジタルカメラ計測自動図化システム VFORM(ブイフォーム)

株式会社横河ブリッジ技術情報

【VFORMとは】デジカメ三次元計測に加え、計測後の後作業を支援するシステムです。市販の一眼レフカメラで写真を撮れば、CAD図をその場で出力します。高価な専用計測機が必要なく、3Dスキャナー等に比べ「持ち運びに便利」「場所の制限が少ない」「短い時間での計測」等のメリットがあります。計測対象物を、「モデル化したい」「寸法検査を省力化したい」「三次元的に位置関係を把握したい」「取り付け箇所との取り合いが知りたい」等のご要望があるお客様は、是非お気軽にお問い合わせください。【特徴】 1.計測結果を直ぐ確認（撮影後、5分程度で成果品（CAD図）を出力します） 2.計測時間の短縮・少人数化（１人で素早く計測可能になります） 3.計測作業の省力化（対象物を検査場や定盤上に移動する手間が省けます） 4.計測結果の安心感（作業者による測定誤差・バラツキがなくなります）

製品を詳しく見るダウンロードお問い合わせ

高遠隔三次元計測システム『OCM-A』

株式会社3Dイノベーション

『OCM-A』は、当社の距離計測技術とスキャニング機構を組み合わせた高遠隔三次元計測システムです。点群による三次元計測や中・遠距離の計測を極めて高速・高精度に実現。また、FSFLのレーザ共振器内では、光波が周回する毎に一定の周波数シフトを与えます。周波数源を基準としてシフト量により、線形成に優れた周波数変調光を発生させます。【特長】 ■50μm以下at5mの高精度 ■製造検査・土木建設分野に最適 ■周波数シフト帰還型レーザ（FSFL）を使用した高距離計測を採用 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

歯車かみあい試験機『DF-10シリーズ』

日本ITM株式会社

『DF-10』は、平歯車・ハスバ歯車・ウォームギヤ・内歯・ベベルギヤ・ラックギヤの測定が可能な歯車かみあい試験機です。日本、ISO、米国、ドイツ、中国等の8規格に適応。また、先進の測定データ解析ソフトウェアを装備しており、テスト半径測定・偏心オフセット解析機能を備えております。【特長】 ■全かみあい誤差（Fi"）、1ピッチかみあい誤差（Fi"）の測定 ■かみあい偏心誤差（Fr"）、テストダイヤ（テスティング半径）の測定 ■精度等級の自動判定と測定記録表のプリント出力 ■テストダイヤ（半径値表示）の自動計測機能 ■中心間距離のデジタル表示機能 ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

設備　投影機

有限会社内藤スプリング製作所

投影機により細かい製品を0.001台から測定します。厳しい公差の製品をチェックする検査機器です。

製品を詳しく見るダウンロードお問い合わせ

ジャストインセット

株式会社ドムコーポレーション

当社では、必要なサイズを、必要な数だけ、必要なときにピンゲージをご購入いただける『ジャストインセット』をご用意しております。 φ0.200～φ10.000は、マスターピンゲージになります。ご要望の際はお気軽にお問い合わせください。【組合せ例】 ■簡単な寸法確認を行いたい場合：　1.000/2.000…9.00を0基準とした前後0.05トビの27本セット ■高精度な測定を行いたい場合：　1.000/2.000/3.0を00基準とした30本セット ■1～10 までのH6/H7/H8 の通、止に使用したい場合：　1.000/2.000/3.000…/10.000のH6/H7/H8の通、止の4本組み40本セット ■細いピンから太いピンまではばひろく収納したい場合：　φ20までの0.5トビ 39本セット ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

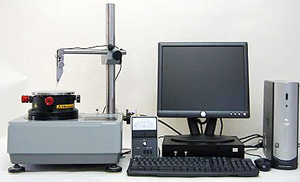

真円度測定機『サークルマスタ CM-50P』

株式会社三鷹精工

『サークルマスタ CM-50P』は、小型テーブル回転型の真円度測定機です。軸受部には外径φ160mmという大型の超精密静圧空気軸受を採用。オプションの大型オーバーハングテーブルをセットすることにより、従来は対象外ワークであったようなサイズ、及び重量のワーク測定が可能です。また、検出器の取付けに自由度が持たせてあるので、向きを変えることにより深溝底の真円度測定など様々な形状のワーク測定も可能です。【特長】 ■大型高剛性軸受 ■大きなワークにも対応 ■様々なワークにフレキシブルに対応 ■チルトテーブル標準装備 ■データ集計が簡単 ■その他スムーズに測定を行うための様々な機構を内蔵 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

汎用組立測定用治具　「Witte（ヴィッテ）ALUFIX」

株式会社メトロテック

汎用組立測定用治具「Witte（ヴィッテ）ALUFIX」は、様々なサイズ及び形状の測定ワークを簡便に保持する組立治具ツールです。標準的な工具を使用して簡単に相互接続することができます。高強度アルミニウムを用い、非常に高い精度で製作されています。高精度なモジュールである事だけではなく、非常に再利用性に優れています。ALUFIX のすべてのコンポーネントは、何度でもくり返し使用することで、即時対応が可能で、治具作成のコストも大幅に削減することができます。詳しくはカタログをダウンロードしてください。

製品を詳しく見るダウンロードお問い合わせ

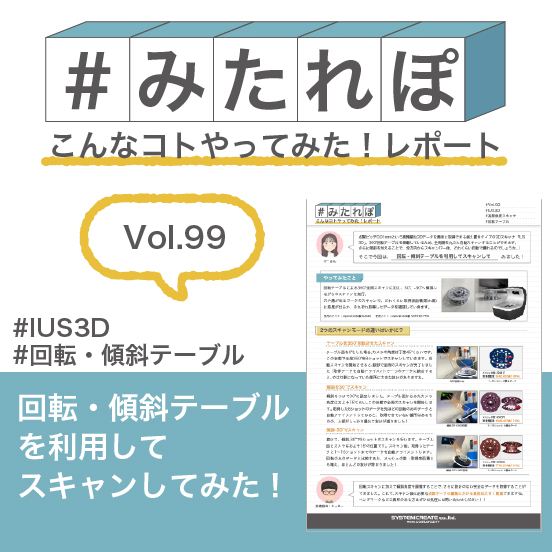

みたれぽ[99]回転・傾斜テーブルを利用してスキャンしてみた！

株式会社システムクリエイト

「みたれぽ」は、“こんなコトやってみた！”をコンセプトに、様々な製品を使用してどんなことができるかをご紹介していくシリーズです。システムクリエイトが取り扱う幅広い製品ジャンルから、毎回ちょっとしたお役立ち情報をお届けします。 Vol.99では、小型精密ワーク向け3Dスキャナ「IUS3D」に搭載されている 360°回転±40°傾斜テーブルを使って自動でどれくらい撮れるのか検証してみました。小型デスクトップ3Dスキャナ「IUS3D」には、360°+傾斜をつけて様々な方向から自動でスキャン可能な回転テーブルが搭載されています。ワンクリックで回転しながら各方向から自動スキャンすることができるため誰が作業しても安定したデータ取得が可能とのこと！しかし実際は「自動で穴や抜けのないスキャンができるの？」「深い凹凸のある形状は難しいのでは...」など、気になることはありませんか？そこで今回は穴や溝のあるワークを回転+傾斜をつけて自動スキャンしてみました！資料ではスキャンの様子や撮れ高の違いを画像を用いて解説いたします！ ※下記ボタンより資料をダウンロード頂けます。

製品を詳しく見るダウンロードお問い合わせ

お探しの製品は見つかりませんでした。

1 / 4

品質管理・検査工程における複雑形状品の寸法評価

品質管理・検査工程における複雑形状品の寸法評価とは？

課題

手作業による測定の限界

複雑な形状では、ノギスやマイクロメーターなどの一般的な測定器では全域を網羅できず、測定漏れや誤差が生じやすい。

測定時間の長期化とコスト増

手作業での多点測定や、特殊な治具の作成・使用は、検査に多くの時間を要し、人件費や設備投資の増加につながる。

非接触測定の難しさ

表面の凹凸や内部構造など、物理的に接触できない箇所の寸法評価が困難であり、非破壊検査の必要性が高まる。

データ管理と解析の煩雑さ

多数の測定データを手作業で記録・管理する場合、ヒューマンエラーのリスクが高く、迅速な品質改善のためのデータ解析が難しい。

対策

3Dスキャン技術の活用

非接触で製品全体の3次元データを取得し、CADデータとの比較により、複雑な形状でも高精度な寸法評価を可能にする。

自動化された検査システムの導入

ロボットアームや画像処理技術を組み合わせ、測定プロセスを自動化することで、測定時間短縮と人的ミスの削減を実現する。

非破壊検査技術の適用

X線CTスキャンや超音波探傷などの技術を用い、製品を破壊せずに内部構造や寸法を評価し、隠れた欠陥も検出する。

統合されたデータ管理・解析プラットフォーム

測定データを一元管理し、高度な解析ソフトウェアで傾向分析や異常検知を行うことで、迅速な品質改善サイクルを構築する。

対策に役立つ製品例

光学式3次元測定機

レーザーや白色光を用いて、非接触で高精細な3次元形状データを取得し、複雑形状の寸法評価を迅速かつ高精度に行う。

産業用ロボット搭載型測定システム

ロボットアームに測定センサーを取り付け、プログラムされた経路で自動的に測定を実行し、人手不足や測定時間の課題を解決する。

X線CT検査装置

X線を用いて製品の内部構造を断層画像化し、非破壊で内部寸法や欠陥を評価することで、従来の検査では困難な箇所も評価可能にする。

AI搭載型検査ソフトウェア

3Dスキャンデータや画像データをAIが解析し、設計データとの比較、異常箇所の自動検出、寸法評価レポートの自動生成を行う。
