溶接ビードの外観・内部検査とは？課題と対策・製品を解説

製造業の品質管理において、製品の欠陥や異常を早期に発見することは、不良品の発生を防ぎ、生産効率を向上させるために不可欠です。特に、狭い隙間や複雑な形状の内部検査では、従来の検査方法では見落としが発生しやすく、正確な検査が困難でした。クリオ/CLiO 産業用超小型側視USBカメラは、このような課題を解決するために開発されました。超小型設計と柔軟なケーブルにより、検査の難しい箇所にも容易にアクセスし、高精度な画像取得を実現します。

【活用シーン】
・製品の内部構造や接合部の検査
・狭い隙間や入り組んだ箇所の検査
・製造ラインにおける異物混入や欠陥の早期発見

【導入の効果】
・不良品の削減によるコスト削減
・検査時間の短縮による生産性向上
・製品品質の向上と顧客満足度の向上

【特長】
・超小型設計：狭い空間での検査に最適
・柔軟なケーブル：検査対象へのアクセスを容易に
・高画質：1280×720ピクセルで細部まで鮮明に
・LED照明：暗い環境下でも鮮明な画像取得が可能
・USB3.0インターフェース：高速データ転送

『TPS WeldQAS V5』は、エンドレスチューブの溶接プロセスにおいて、
電流値、電圧、シールドガス、及び、ビード温度をそれぞれリアルタイムで
センシング、見える化するインライン非破壊検査・品質管理システムです。

TIG、Plasma、高周波、レーザー溶接によるシームレス管、セミシームレス管の
造管メーカーにて多くの使用実績があり、国内でも採用され始めた
品質管理システムです。

排気系パイプやボディーのブレイジング、アーク溶接でも使用実績もございます。

【特長】
■インラインで溶接直後にシーム温度をスキャン
■リアルタイムで溶接シームの温度分布をビジュアル化
■シーム温度と電流・電圧値をグラフ化・パラメーター化しシーム不良を検出
■全てのモニタリングデータをデータベース化し自動保存
■いつでも容易に品質管理とそのトレーサビリティーが可能

詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

『VIRO wsi』は、レーザーによる光切断法を用いた3D溶接ビード外観
検査システムです。

検査データはリアルタイムに保存され、統計管理、分析など品質管理の
構築も容易に。

PCを搭載したモニターとセンサ及び電源・カメラケーブルの
シンプル、且つ、省スペースなシステム構成です。

-目視検査からインライン検査への完全自動化が可能
-アーク、レーザー、電子ビームなどの溶接ビード検査が可能
-溶接ビード　“自動検査⇒自動リワーク⇒再検査”　の構築が可能
-欠陥部の統計化によりデータベース化が可能

【特長】
■高速検査
■レーザーによる光切断法
■検査データはリアルタイムに保存
■シンプルで省スペースなシステム構成
■ロボットメーカー限定無し
■２２種の検査ツールを標準搭載
■全世界で４００セット以上が稼働中

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい

『VC nano 3D-Z』は、コンパクトなハウジングにレーザーと
インテリジェントカメラを搭載し、撮像をしながらリアルタイムで
3Dデータを処理できます。

広範囲な2D/3Dの検査タスクに対応。
【主な用途】
■幅、厚み、高さ、角度測定
■郵便物の大きさ測定
■スーツケース、荷物、大型部品の測定
■溶接継ぎ目、ビード検査
■食品のボリューム検査

レーザー一体型の検査システムとして提供することにより
レーザーにおける取付・調整の手間を省き、省コスト化に貢献します。

【特長】
■レーザー三角測距法による高速・高精度測定
■コンパクトサイズで省スペース
■異なるワークサーズに対応する機種をラインアップ、カスタム対応
■外光の影響の少ない10万ルクス青色レーザーを搭載
点群データを1Gbit イーサネットで出力

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

『MFSシリーズ』は、用途に合ったX線出力から選定が可能な
マイクロフォーカスX線検査装置です。

画像処理装置はパソコンのため、各計測、画像保存が容易に行えます。
また、X線I.I.カメラの採用により明るい画像が得られます。

資料テーブル寸法はご要望により変更可能です。
お気軽にご相談ください。

【ラインアップ】
■MFS 4090L
■MFS 4090
■MFS 4100
■MFS 4130
■MFS 4150

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社が取り扱う、viZaar industrial imaging AG社の
製品カタログをご紹介いたします。

ビデオ・ボアスコープ・システムやボアスコープ、ファイバースコープ
などについて掲載。

本力タ口グでは、お客様の用途に合った製品をできるだけ簡単に
お選びいただけるように、すべての製品を色分けしています。
同じ色で示された製品は互換性があります。

【掲載内容】
■ビデオ・ボアスコープ・システム
■ボアスコープ
■ファイバースコープ
■付属品
■情報管理

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

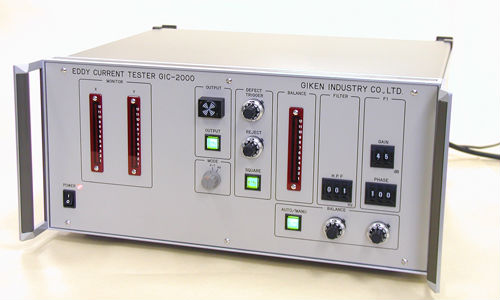

当社は精密工業計測器の開発・設計・製造・販売サービスを行っております。

細線から鋼管、鉄筋まであらゆる被検査材に対応した、 オールマイティな
渦流探傷装置の『GIC-2000シリーズ』や、金属の表面欠陥、継目等の検出に
適した渦流探傷器『GES1543シリーズ』など、多数製品がございます。

ご要望の際はお気軽にお問い合わせください。

【製品ラインアップ】
■GIC-2000シリーズ
■GES1543シリーズ
■GIC-2000MF
■異形棒鋼渦流探傷装置
■鋼管用渦流探傷装置
■その他オプション

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

出力はディジタルパラレル及びシリアルとアナログレコーダ

当社では、マイクロフォーカスＸ線検査装置から
ミリフォーカスX線検査装置までラインアップを揃えております。

また、お客様の御要望に合わせた装置設計・製造・開発も行いますので
お気軽にお問い合わせ下さい。

【掲載内容】
■マイクロフォーカスＸ線検査装置
■産業用X線検査装置
■照射用X線装置
■CT機能付きマイクロフォーカスX線装置

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。
