穴加工の深さ・径測定とは？課題と対策・製品を解説

ミニチュア計測セルのA124は増えつつあるコンパクトで簡単に使える計測機器の要求を満足させるために開発されました。 A124は小型のため、多点測定にも簡単に適応させることができます。コンパクトなサイズで使いやすく万能性があるA124はゲージ設計者にとって大変魅力ある製品です。7 x 7 x 31 mmとコンパクトな外形寸法はペンシルプローブでは組み込むことのできない制限あるスペースに適応させることができます。A124は小さなサイズにもかかわらず、着脱可能なコンタクトを備えています。コンタクトの交換が簡単に行なえ、時間とコストセーブができます。この測定セルはアプリケーションに応じた測定に最適なコンタクトを選べる設計となっております。

当社では、小型・低価格のエントリーモデル、卓上で高精細の撮像を
可能にする「レーザー式円筒内検査機」を取り扱っています。

コストパフォーマンスを重視した入門モデルで、必要十分な精度で円筒内壁を
スキャンし、2D画像を生成。手軽に導入できる品質管理の新たな選択肢です。

その他にも、高精度な真円度測定に加え、直径計測も短時間で実現する
「非接触真円測定器」も取り扱っています。

【特長】
■レーザー光学方式なので、異なるサイズの穴も歪みなく撮像
■小型・コンパクトで卓上でも使用可能
■12bit相当の高精細グレースケール画像
■1pixelあたり420μmの画素分解能
■直径6mm〜70mmの穴に対応

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

●ダイヤテストＢＭＤプラグゲージ（内径測定器）は、丈夫で長持ち、苛酷な使用条件に耐え高精度で信頼性の高い精密測定ができます。
●エアーマイクロメータより使いやすく、エアー配管やエアー供給装置が必要ありません。
●穴の入口や出口が正確に測定でき、浅い穴、深い穴、止まり穴も簡単、精密に測定できます。

光学的に作った正像と反転像の2つが､互いに接したり、重なったりすると光学像の色合いが濃くなって見える原理を使った端面（エッジ）接触を利用した測定機です。

Digi Crown デジタルプローブは、多連ネットワーク対応（1～12連）フレキシブル計測ライン（1～372センサー対応）で、RS232 シリアルインターフェイス又はPCI もしく
はISA バス用RS485 専用インターフェースカードを用いてPCに接続可能です。Digi Crown センサーは丈夫で信頼性に優れています。既に実証済みのマーポス技術とIP65 ウォータープルーフ構造により、過酷な現場環境での使用に適応します。測定ネットワークは、RS485 シリアルコミュニケーション機能を利用して、1Km
までの遠隔高速データ交換が可能です。

『Red Crown2』は、標準仕様(ガスケット付き IP65)またはソフトタッチ
(ガスケットなし IP54なし)で構成されるペンシルプローブです。

メインスピンドルは高精度のボールケージを使用し、使用条件や表示器の
仕様に合わせた接続オプションを備えています。

この他に、Digi Netとの組み合わせで使用する「Digi Crown2」や、
各種USBホストデバイスに直接接続して使用できる「Red Crown2 USB」を
ご用意しております。

【特長】
<Red Crown2>
■メインスピンドルは高精度のボールケージを使用
■使用条件や表示器の仕様に合わせた接続オプションを備えている
■LVDTまたはHBTトランスデューサを使用したアナログプローブ仕様では、
　標準のMarposアンプまたは他社製のアンプで使用することが可能
■コネクタ仕様のほかに、コネクタなしの仕様を選ぶことができる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

研究室や実験室・作業所でガラスの穴あけやセラミックへの穴あけ加工に適しています。
コンパクトで使用方法も簡単ですので、事務用など卓上で作業が可能です。
穿孔する穴の形状は、ツール形状により、三角形・四角形・異形などの穿孔もできます。オプションのドリルスタンドの使用で安定した作業が可能です。

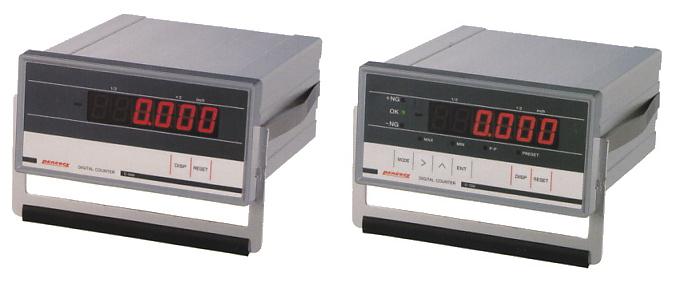

デジタルカウンタC-500/C-700・リニアゲージは豊富な表示機能と多彩な測定機能を備え、コンパクトなデザインで制御盤への組込も机上へ置くこともできます。操作性に重点を置いたシンプルタイプ「C-500」操作性と多機能を両立させたマルチタイプ「C-700」がございます。
リニアゲージ 2～5mmストロークタイプ、リニアゲージ 10～20mmストロークタイプ、リニアゲージ 50～100mmストロークタイプが適合いたします。
詳しくはお問い合わせ、またはカタログをご覧ください。

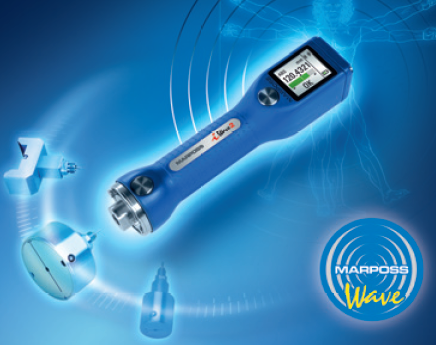

『i-Wave2』は、1.8TFTカラー画面を備えた充電式ワイヤレスハンドルです。

自動画面回転により直感的なグラフィカル1.8TFTカラーディスプレイを、
どの方向からでもオペレータは測定値を即座に認識することができます。

また、ライブ測定では、ハンドルとゲージコンピュータ上に同時に測定値が
表示されます。2つある測定スイッチのいずれかを押すだけで、自動的に
統計分析のためにゲージコンピュータ内にデータが保存されます。

【特長】
■ゲージコンピュータとスムーズな同期が可能
■ゲージコンピュータへの接続をせず、ゲージ単品でも測定することが可能
■過酷な現場環境での使用においても信頼性のある測定が可能
■長寿命、高速充電のLi-Ionバッテリーを内包
■誘導式充電スタンドによっていつでも快適に使用することができる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

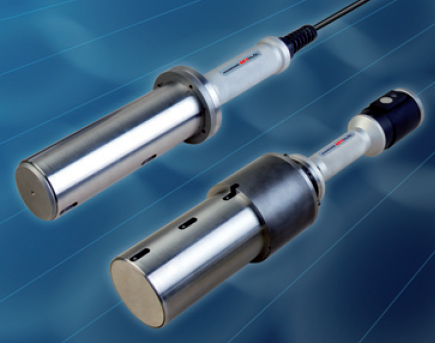

『M1マルチ』は、各セクションで2つまたは4つのコンタクトを使用して
穴の直径及び形状(楕円、テーパー等)を計測する製品です。

一つ又は複数の測定アームセットとオペレータによる測定エラーを考慮して
設計されたノーズピースで構成、各ノーズピースとアームセットはお客様の
要求を満たす特別仕様です。

また、保護等級はIP67で、水・ドリフトやダストなどから保護し、過酷な
生産環境での使用を考慮され設計されています。

【特長】
■保護等級はIP67で、水・ドリフトやダストなどから保護する
■各セクションで2つまたは4つのコンタクトを使用して穴の直径及び形状
　(楕円、テーパー等)を計測
■一つ又は複数の測定アームセットとオペレータによる測定エラーを
　考慮して設計されたノーズピースで構成

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

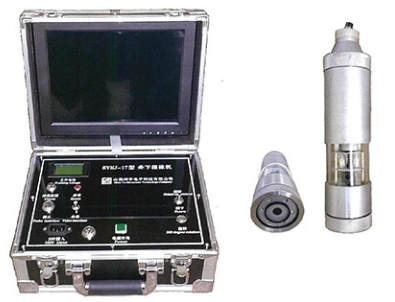

『SYKJ-17型』は、12インチの液晶カラーモニターを搭載しており、
1000mまでの撮影が可能な孔内カメラシステムです。

記録メディアはmicroSDカード(最大32GMB)に対応しており、
1GBで1時間、8GBで7時間程度の録画が可能です。

【特長】
■12インチ液晶カラーモニター搭載
■1GBで1時間、8GBで7時間程度の録画が可能

※詳細についてはお問合せください。

【特長】
■測定範囲　φ70〜150mm
・測定子を測定したい内径の大きさにひろげて固定
・測定子は測定ストローク分、がたの無い摺動
■測定深さ　10mm可変(標準)
・前面の移動間座による調整で、予め溝径などに合せ込んでお
　く事ができ、迅速に測定する事が可能
■大きな測定ストローク、深溝の内径も測定可能
・測定ストロークは7mm(標準)
■測定圧力は調整可能
・測定圧力調整ねじで可変可能
■測定機の前面は45°傾斜、良好な操作性
・生産現場などでの立ったままの測定作業においても、操作性
　、ダイヤルゲージの視認性も良好、安定した測定値が得られる
■測定子は簡単に交換可能
・標準付属測定子以外の物も取付可能

当社では、設備・計測器を企業間で貸し借りすることが出来る
シェアリングサービスを提供しています。

シェアリングだから実現出来る幅広いラインアップから選ぶことができ、
必要な時に必要な分だけ利用可能だから無駄を省けます。
また、遊休資産の活用だから設備投資やレンタルより低価格で利用できます。

【特長】
■幅広いラインアップ
■使いたい時だけ
■料金が格安

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

穴検査機『最終基板検査用／パネルサイズ検査用』は、最大6列投入、OK・NG個別振り分け機構(PAT.ZL200710183897.4)が特徴の穴検査機です。
最終基板検査用の『HCF-4000』とパネルサイズ検査用の『HCP-4000』があります。
自動穴形状判別機能で丸・長円・楕円・大小を判別、各々の許容値も個別設定可能です。
基盤製品ロット内のバラツキでゴールデン・ボードが難しい場合、CAMファイルより基本検査データの作成が可能です。

【特徴】
○特許LED光源採用で安定的高精度検査・長寿命化（PAT.M325489)
○特殊アルゴリズムで穴内微小突起・バリ等も検出
○独自開発「ルーティングチェック機能」で外形不良も検出（特許申請中）
○CAMファイル変換機能で、各種ファイル追加可能
○検査工程・内容・精度に依って4段階のCV速度から選択

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

『SMARTNet』は、1本のケーブルによるEthernetバス通信を利用して、
センサーをデイジーチェーン接続できるモジュール式測定システムです。

ネットワークごとに最大250のセンサーをサポートし、センサー間の
距離を20mまで離すことが可能。

また、接続されたすべてのセンサーを自動で認識し設定するので、
アプリケーションレイアウトが簡素化されます。

【特長】
■高速でフレキシブル
■測定値を容易に取得できる
■2色LEDが搭載されている
■手動・自動双方のアプリケーションに適してる
■高速Ethernet接続でPCやPLCの接続を可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

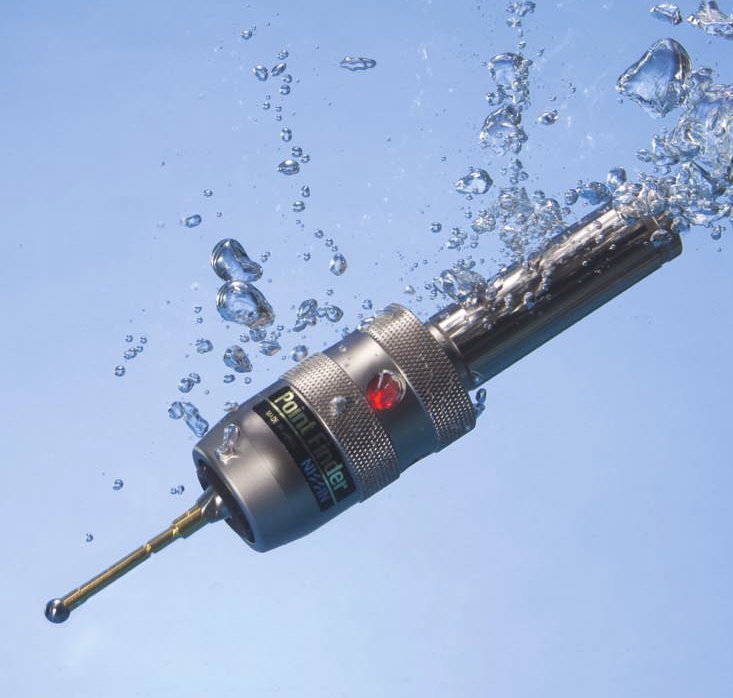

当社では、切削液がかかっても測定誤差が出ない
『非磁性防水型ポイントファインダーi』を取り扱っております。

非金属のワークでも測定が可能。
基準位置設定、内外径、心出し、角度、溝幅、高さなど、
さまざまな測定が高精度でできます。

【特長】
■通電性のないワーク 木・プラスチック・ガラス・ セラミックの測定が可能
■セラミックスピンドルにも使用可能

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

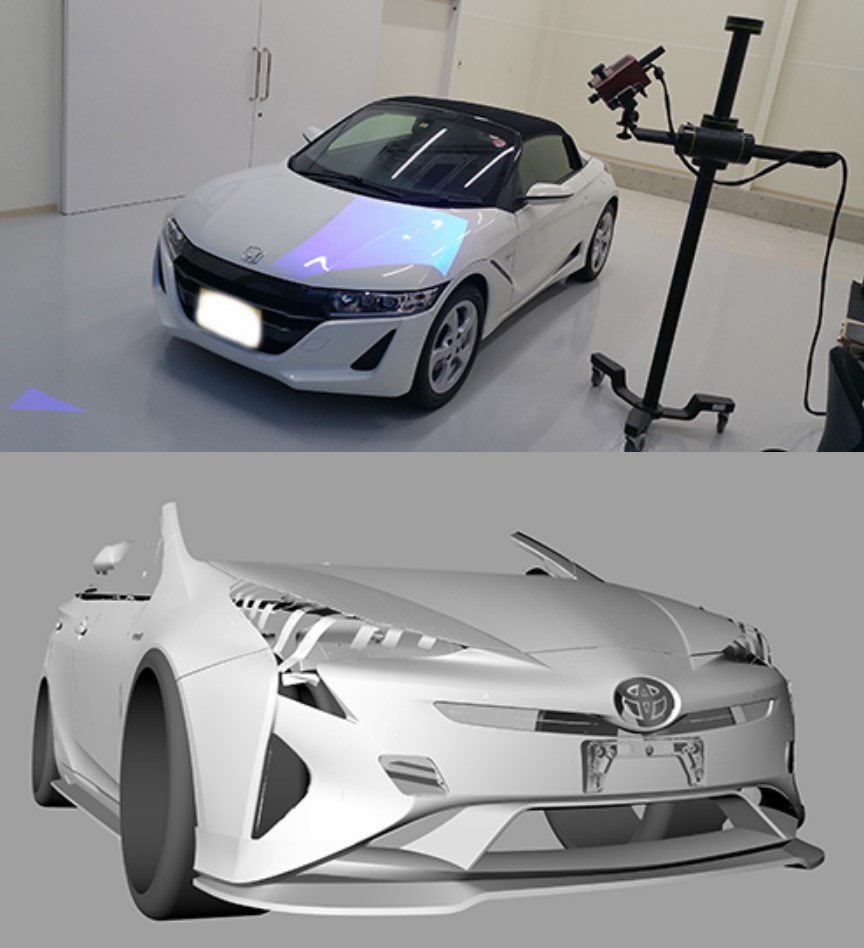

当社では2009年に「3Dリアルモデリング事業」を立ち上げ、さまざまな
お客様の要望に対応できるように努力してまいりました。

また、2012年3D測定システムを導入することにより、さらなるスピード化と
高精度の3D製造が可能になりました。

現在では、当社の製品の精度保障するために重要な役割を担う設備となっています。

【3D測定システム】
■ATOS CompactScan 5M(3次元デジタイザ―)
■TRITOP(3次元変形計測)

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
