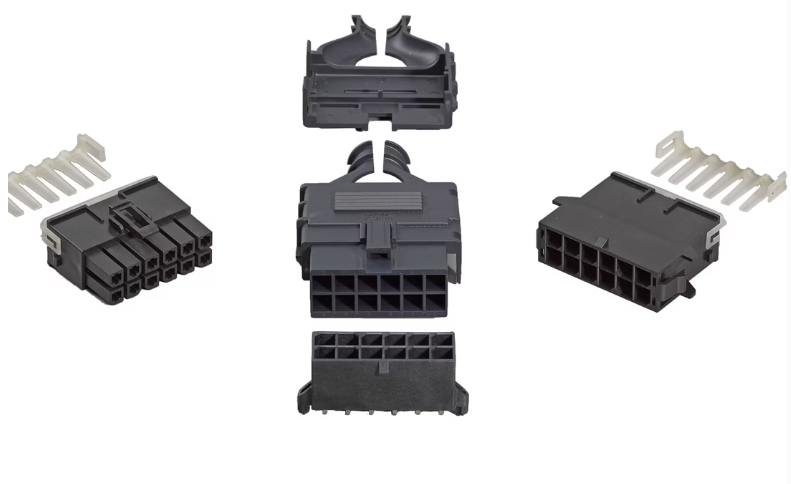

鉄道（電動）の牽引力供給においては、安定した電力供給と、過酷な環境下での高い信頼性が求められます。特に、車両の運行に不可欠な牽引システムでは、確実な接続と長期間にわたる耐久性が重要となります。不十分な接続や信頼性の低い部品は、運行停止や安全上の問題につながる可能性があります。当社の電源用 Mega-Fitコネクターは、最大30Aの高電流を処理し、これらの課題に対応します。 【活用シーン】 ・電動車両の牽引システム ・バッテリー管理システム ・インバーター接続 【導入の効果】 ・安定した電力供給による信頼性の向上 ・コンパクト設計による省スペース化 ・厳しい環境下での確実な接続維持

鉄道車両のパンタグラフ部品においては、過酷な環境下での高い信頼性と安全性が求められます。特に、摺動部や高電圧がかかる箇所では、高い絶縁性能と、温度上昇による劣化を防ぐ耐熱性が不可欠です。膜厚不足による絶縁破壊やリーク電流のリスクは、運行上の重大な問題につながる可能性があります。当社の高耐熱・高絶縁性電着樹脂液は、これらの課題に対し、優れた耐熱性と絶縁能力で応えます。 【活用シーン】 ・鉄道車両のパンタグラフ部品 ・高電圧がかかる箇所の絶縁保護 ・過酷な温度環境下での使用 【導入の効果】 ・絶縁破壊やリーク電流のリスク低減 ・部品の長寿命化 ・運行の安全性向上

鉄道車両の動力システムでは、高電流容量と安全な接続が求められます。特に、限られたスペースでの設計や、将来的なメンテナンス性を考慮すると、柔軟なケーブル配線が重要となります。従来のコネクターでは、これらの要求を満たすことが難しい場合があります。SW1コネクターは、COEURソケット技術により、3つのサイズで高電流容量を実現し、安全な嵌合とケーブルアセンブリーの360°回転を可能にすることで、これらの課題に対応します。 【活用シーン】 ・鉄道車両の動力伝達システム ・車内機器への電源供給 ・メンテナンス時のケーブル取り回し 【導入の効果】 ・設計の自由度向上 ・省スペース化に貢献 ・作業性の改善

鉄道車両の給電においては、安定した電力供給と、厳しい環境下での確実な接続が求められます。特に電動化が進む車両では、高電圧・大電流に対応しつつ、限られたスペースへの搭載が課題となります。不十分な接続や発熱は、車両の運行に影響を与える可能性があります。当社の『HyperQubeコネクター』は、これらの課題に対し、確実な接続、搭載作業の簡素化、パフォーマンスの最適化に貢献します。 【活用シーン】 ・鉄道車両の電動化に伴う給電システム ・車内設備への電力供給 ・メンテナンス時の接続・切断作業 【導入の効果】 ・高電圧・大電流の安定伝送 ・省スペース設計による搭載性の向上 ・作業時間の短縮と安全性の確保

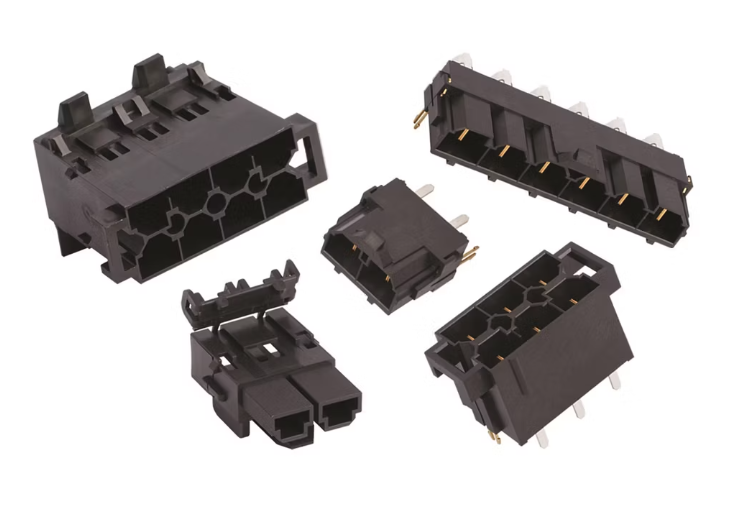

鉄道車両の補助電源システムでは、高い信頼性と安全性が求められます。特に、車両の稼働中に発生する振動や温度変化に対応し、安定した電力供給を維持することが重要です。不十分な接続は、機器の誤作動や故障につながるリスクを高めます。当社の『Mini-Fit Sr.コネクター』は、堅牢で柔軟性の高い相互接続ソリューションを提供し、これらの課題に対応します。 【活用シーン】 ・鉄道車両の補助電源システム ・車載機器への電力供給 ・メンテナンス時の接続作業 【導入の効果】 ・接続の信頼性向上 ・メンテナンス工数の削減 ・車両の安定稼働への貢献

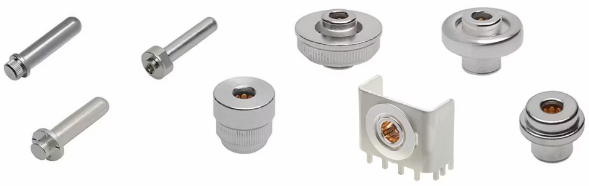

鉄道車両の牽引動力分野では、高電流に対応しつつ、厳しい環境下での確実な接続と長期間の信頼性が求められます。特に、車両の設計においては、限られたスペースでの部品配置や、振動・温度変化への対応が重要となります。これらの課題に対し、当社の『Sentrality 高電流ピン ＆ ソケット相互接続システム』は、優れた電気的性能と設計の柔軟性を提供し、信頼性の高い車両製造に貢献します。 【活用シーン】 ・鉄道車両の牽引動力システム ・高電流を必要とする各種鉄道機器 ・振動や温度変化が想定される車載機器 【導入の効果】 ・確実な高電流接続によるシステム信頼性の向上 ・設計自由度の向上による省スペース化やレイアウト最適化 ・メンテナンス性の向上

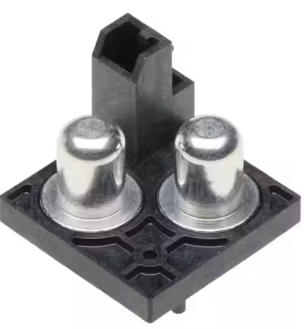

鉄道車両の動力システムでは、高効率かつ信頼性の高い電力供給が求められます。特に、車両の電動化が進む中で、大電流を安全かつ安定して伝送できるコネクターの重要性は増しています。不十分な配線設計や発熱によるトラブルは、運行の遅延や車両の故障につながる可能性があります。当社のUltraWize 高電流コネクターは、これらの課題に対応するため、データセンターアプリケーションで培われた優れた配電性能を鉄道車両向けに提供します。 【活用シーン】 ・車両の電動駆動システム ・バッテリーシステム ・インバーター、コンバーター接続 【導入の効果】 ・高効率な電力伝送 ・発熱の抑制による信頼性向上 ・省スペース配線による設計自由度の向上

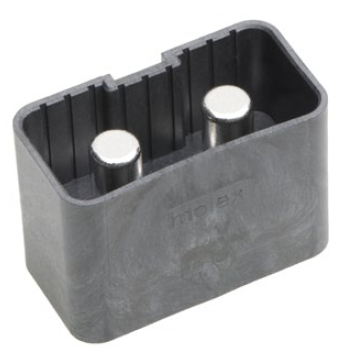

鉄道車両の動力システムでは、高電流の安定した伝送と、限られたスペースでの確実な接続が求められます。特に、振動や温度変化にさらされる過酷な環境下では、接続の信頼性が車両全体の安全性と性能に直結します。不確かな接続は、電力供給の不安定化や故障の原因となり、運行に影響を及ぼす可能性があります。当社のPowerWize BMIコネクターは、MolexのCOEURソケット技術を採用し、これらの課題に対応します。 【活用シーン】 ・車両の動力伝達システム ・狭い設置スペースでの配線 ・高電流を必要とする機器への接続 【導入の効果】 ・ワイヤーと圧着バレル間の接触抵抗を最小化し、安定した大電流伝送を実現 ・ブラインド嵌合設計により、視認困難な場所でも確実な接続が可能 ・公差を許容する設計により、組み立て時の作業性を向上

鉄道車両の車載電源においては、走行中の振動や温度変化、そして安定した電力供給が求められます。特に、車内設備の稼働や乗客の快適性を維持するためには、信頼性の高い電源システムが不可欠です。不適切な電源は、機器の誤作動や故障、さらには運行への影響を引き起こす可能性があります。当社のDC-ACインバータ「NTS Series」は、産業システムで培われた高信頼性、安全性、高品質、そして高効率の設計思想を取り入れ、鉄道車両の過酷な環境下でも安定した電力供給を実現します。 【活用シーン】 ・車内Wi-Fiや充電用電源 ・車内照明や空調システム ・各種計測機器や制御装置 ・非常用電源 【導入の効果】 ・安定した電力供給による車内設備の信頼性向上 ・乗客の快適性向上 ・機器の長寿命化 ・省スペース化と軽量化による車両設計への貢献

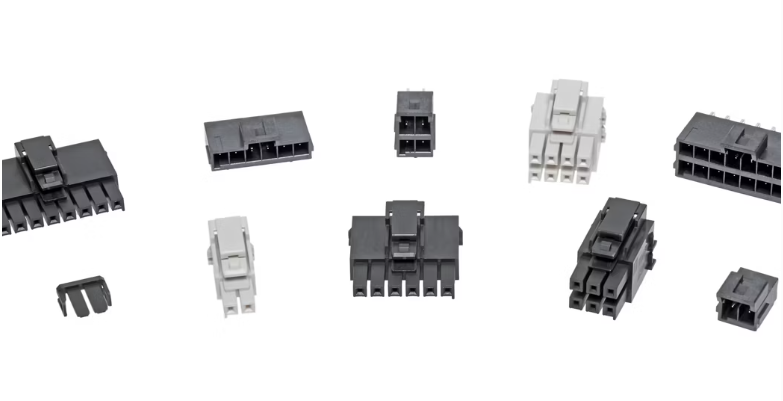

鉄道車両の電源システムでは、過酷な環境下での安定した電力供給と、誤接続によるトラブル防止が重要視されます。特に、振動や温度変化にさらされる車両内での確実な接続は、運行の安全性と信頼性に直結します。当社の『Ultra-Fitコネクター』は、これらの要求に応える高密度・高電流ソリューションを提供し、車両電源の安定稼働をサポートします。 【活用シーン】 ・鉄道車両の電源供給ライン ・車載機器への電力供給 ・BEV/HEV/PHEV車両の電源システム 【導入の効果】 ・嵌合されたコネクターが誤って外れるリスクを低減 ・ボードの保持力向上による接続信頼性の確保 ・コンパクト設計による省スペース化 ・設計の柔軟性向上と嵌合ミスのリスク軽減

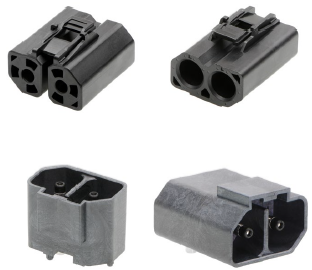

鉄道車両の動力システムでは、高電流の安定供給と確実な接続が求められます。特に、車両の運行に不可欠な動力伝達において、わずかな電圧降下や接触不良は、熱発生の増加やシステム全体の信頼性低下につながる可能性があります。PowerWizeコネクターは、接触抵抗を低く抑え、電圧降下を最小限にすることで、熱発生を抑制し、車両動力システムの安定稼働をサポートします。 【活用シーン】 ・鉄道車両の動力伝達システム ・電動化された車両の電源供給 ・厳しい環境下での使用 【導入の効果】 ・電力効率の向上によるエネルギー消費の抑制 ・熱発生の低減による安全性の向上 ・システム全体の信頼性向上

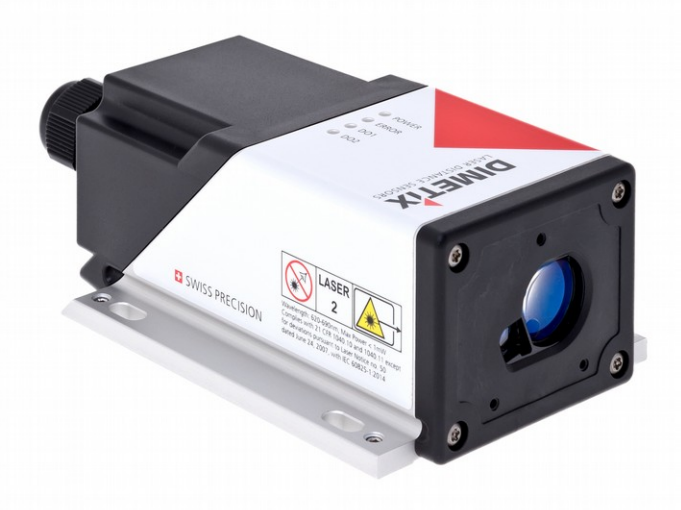

測定スピード250Hzが実現できることにより、トロリー線を自動でとらえて計測することが可能になりました。 短時間で、正確な高さ測定が実現します。 測定精度　1mm、測定繰り返し精度 0.3mm、測定スピード 250Hz（最速）、動作温度 -40℃～　となっており、手動での計測を上回る計測システムを実現している方々がいらっしゃいます。 当社では、使用方法、導入、コントロールソフトの開発、設置後のサポート等、技術サポートも万全です｡ ご心配な点等御座いましたら、お気軽にお問い合わせ下さい。 【特長】 ■高速測定　250Hzを実現 ■100m測定(専用反射板使用時500m) ■350ｇの小型軽量（140ｘ78ｘ48ｍｍ） ■測定温度使用 -40℃~+60℃ ■各種インターフェースに対応（PROFINET/EtherNet/EtherCAT） ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当製品は、幾条ものケーブルを一度に収納する事が可能な 高密度ポリエチレン製の大口径ケーブル保護管です。 JIS C3653の附属書1に規定する難燃性能を保有する事により、安全性が向上。 ケーブルの移動も容易に行えます。 鉄道や高架の用途でご活用ください。 【特長】 ■大口径φ250～400をラインアップ ■幾条ものケーブルを一度に収納する事が可能 ■ケーブルの移動も容易に行える ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

『鉄道施設用電線・ケーブル』は、電路・電力・変電・信号工事ほか、 在来線から新幹線まで幅広く採用されています。 火力・原子力発電所分野で認められた品質管理体制と小回りを利かせた 対応力をご提供。 【特長】 ■新幹線から在来線・地下鉄まで豊富な採用実績 ■電路・変電・電力・信号分野に幅広く対応 ■高圧ケーブルは各相カラーストライプ入り ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
