膜厚分布の測定とは？課題と対策・製品を解説

表面実装（SMT）で最も重要な工程である印刷。
印刷工程の中で重要なファクターとなるのがメタルマスクのテンション管理です。
テンションが変わると印刷結果が変わり、安定した印刷が行えません。
サン工芸のオリジナル着脱マスクはテンションを自由自在に変更が出来ます。

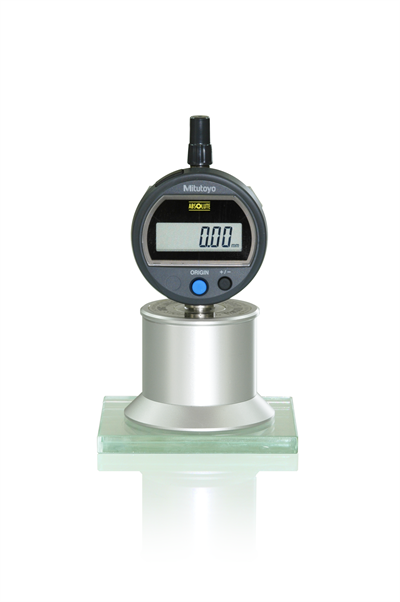

本製品は、メタルマスクのテンション管理を、ボタン1個で簡単に行えるように開発されました。
安定した印刷の第１歩としてテンションゲージをご使用ください。

当社で取り扱う『バーコーター』は、ロッドの端をつかむために
両端には20mmのスペースを設けています。

ロッドは塗膜幅200mm、直径12mmとなっており、
ドローダウン時に固定するためのホルダー取り付けが可能。

【仕様（一部）】
■PA-2419 バーコーター
　・ウェット膜厚：10μm
　・フィルム幅：200mm
　・サイズ：24cm×φ1.2cm

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

フィルムをセットするだけで簡単に連続で厚さの測定が可能です。
測定分解能0.01μｍから測定が可能です。
測定したデータをPCに転送したり、プリンターで印刷も出来ます。
測定物に合わせて仕様変更も可能ですので、測定でお困りの際は是非ご相談ください。
無料でデモ機の貸出もしております。

FT-A200からモデルチェンジしてFT-A300として新発売致しました。 操作性がアップし、安定性を高めた高精度測定器。 また、FT-A300HR薄物フィルム専用タイプもございます。

オプションはチャートプリンタやパソコン、送り出しローラー、巻き取り装置がございます。

『T5 plus』は、透過濃度・ポジ網点％・ネガ網点％・透過率の測定に
対応したポータブル白黒透過濃度計です。

アームを押し下げるだけで測定ができる簡単操作。
A3サイズのフィルム測定も可能です。

また、本体にRS-232C出力端子を備えているため、ケーブル1本で
データを転送することができます。

【特長】
■小型ポータブル
■透過濃度・ポジ網点％・ネガ網点％・透過率の測定に対応
■簡単操作
■確認用フィルムにて精度確認可能
■PC等と接続可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『β-coater』は、タッチパネルにより操作が簡単な高精度
シートタイプコータです。

安定したサンプル製作や少量の液で塗工が可能。

リニアモータ駆動による優れた平滑性を有しており、
開発段階でのサンプル試作用途に多数実績有ります。

【特長】
■タッチパネルによる簡単操作
■リニアモータ駆動による優れた平滑性
■安定したサンプル製作が可能
■塗工ブレードの交換、清掃が容易に可能
■ラボ綾瀬内「康井精機ショールーム」にてデモ可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『MS-TM』は、高いコストパフォーマンスと精度を両立した膜厚計です。

測定定盤は直径60mmのセラミック製。データー管理をする事により、
安定した品物を供給でき、作業効率を削減する事が可能です。

また、プリンターとステージテーブルのオプションをご用意しており、
オプションにてステージサイズを変更することができます。

【特長】
■高いコストパフォーマンスと精度を両立
■オプションにてステージサイズの変更ができる
■膜厚管理する事により安定した生産が可能
■版内膜厚のバラツキ、ムラが容易に確認できる
■データー管理する事により安定した品物を供給
■作業効率を削減する事が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

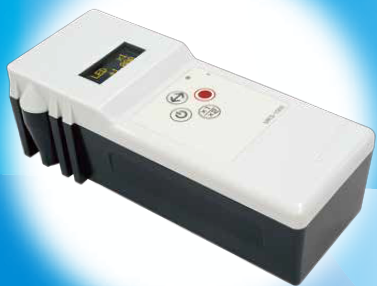

『MKS-1000』は、これまで困難だったニスなど透明インキや
機能性塗布材等の膜厚管理が可能な透明インキ専用反射濃度計です。

LEDとレーザーセンサーが一体化し、持ち運びも可能なコンパクトサイズ。
計測結果がリアルタイムで表示されるため生産現場でも利用しやすく
操作も簡単に行うことができます。

【特長】
■小型化・ハンディ化
■LEDとレーザセンサーが一体化
■無線でパソコンに接続・データ管理が可能
■簡単操作で現場の品質管理アップをサポート
■リアルタイムで表示される計測結果

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

◆◇◆サンプル実験・デモ機貸出対応可能◆◇◆　　　

FTS-Roll Tester1は反発度法を採用した「紙・フィルム巻き
硬さ試験機」です。

従来の『打音方式』（ロール表面を叩いてその音を耳で聞く方法）
では、検査員の勘のみに頼るところが多く、品質を数値（定量）
管理することもできませんでした。
FTS-Roll Tester1は、
測定経験のない人でも簡単に操作することができ、
正しい検査結果が得られます。
検査結果は、独自の原理により数値化され、
品質管理に役立ちます。

FTS-Roll Tester1はパロテスターの機能を見直して開発された
後継最新機種です。
弊社ではパロテスターの修理も承っております。

シリーズ膜をつくる　マルチ・ベーバードアプリケーターの進化をご報告！
動画『シリーズ　膜をつくる』の最新版です！

＜内容＞
・フィルムアプリケーターの一長一短
・開発現場の不満を解消する マルチベーバードアプリケーターの特徴
　
過去の動画も併せて是非ご覧ください！


＜ハンドブック『膜をつくる　実践編』Part 1 & Part 2　進呈中！＞
Part 1は「アプリケーターの種類とその塗工性能」です。あの開発は本当に失敗だったのでしょうか？本当は…？
Part 2は「なぜ自動化？どうやって自動化？」です。研究室の働き方改革はお進みですか？まだ熟練頼みですか？

上記資料を無料で進呈中です。下記からダウンロードを頂くかお気軽にお問合せ下さい。

CMOSカメラを用いた画像解析型地合計の最新型です！
紙や不織布の地合を簡単な操作で測定することができます。
従来型より高精細な画像による分析が可能です。

測定結果は、地合指数（地合評価のメインデータ）をはじめ、
様々な数値・画像データが出力されますので、現場での品質管理の他、
研究目的にも活用できます。

地合指数は目視評価との相関が極めて高く、現場や試験室での
製品の数値管理に好適です。

【特長】
■紙や不織布の透過式地合い計で地合の品質管理に好適
■国内外で70台以上の納入実績
■目視との相関が極めて高い地合指数が得られ、再現性も良好
■測定面積範囲が広く、最大A4サイズから10X10cm程度のサンプルも測定可能
■測定対象：透過率 約1%～約90%の紙、板紙、不織布

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

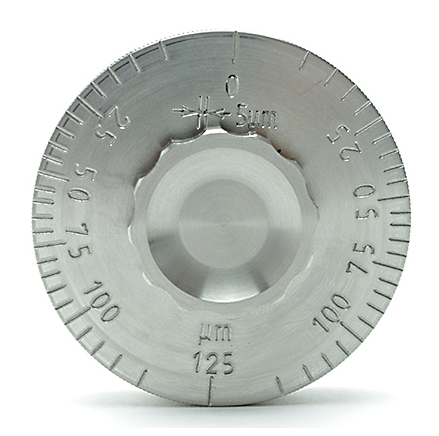

当製品は、ぬれ膜厚の測定に使用する膜厚計です。

測定時にスリップしないように外側の輪に滑止め加工（ギザギザの加工）が
されています。

精度は±2.5％＋1μmで、くし形に比べ精度の高い膜厚管理を行うことが
可能。豊富なラインアップから測定レンジをお選びください。

【特長】
■ぬれ膜厚の測定に使用
■くし形に比べ精度の高い膜厚管理が行える
■精度は±2.5％＋1μm
■測定時にスリップしないように外側の輪に滑止め加工（ギザギザの加工）
■測定レンジを豊富にラインアップ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

「ラインスキャン膜厚計(インラインタイプ)」は、インラインでの
フィルム生産現場においてフィルムの膜厚を全幅・全長測定できる装置です。

独自の分光干渉法に新たに開発した高精度膜厚演算処理技術を組み合わせる
ことで、最短0.001秒毎の測定間隔で500mm幅(1台使用時)のフィルムの
膜厚測定が可能。

また、膜厚測定の専門メーカーだからできる充実サポートや、バタつきに
強い光学系を採用しているなどといった特長が備わっています。

【特長】
■ラインスキャン方式の採用で「抜け」のない全面フィルム検査を実現
■膜厚測定の専門メーカーだからできる充実サポート
■高速・高精度に測定が可能
■バタつきに強い光学系を採用
■幅広のサンプル(TD方向に最大10m測定可能)
■ハード・ソフト共にオリジナル設計

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

各種フィルム上コート膜などの透過率測定および吸光度、色などの測定が可能です。
仕様により膜厚測定も可能であり、測定可能膜厚範囲は　65nm～92μmと薄膜から厚膜まで対応しております。（屈折率1.5の場合）
測定原理は分光干渉方式のため、高い測定再現性を実現しつつ多層厚み測定にも対応しております。独自アルゴリズムの採用により高速でリアルタイムにモニタリングが可能なため、インラインフィルムモニターとして最適なシステムをご提案いたします。

【特長】
■プロセス中の薄膜高速測定に最適
■最短露光時間1ms～　※仕様による
■リモート測定に対応
■膜厚測定範囲65nm～92μm（SiO2換算）
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
