大型部品の造形とは？課題と対策・製品を解説

『Form 3L』は、外注に頼るしかなかった大型試作をインハウスで完結する
LFS方式の3Dプリンターです。

大量の数が必要な部品もステージ一杯に配置すれば一晩で造形可能。
また、ビッグサイズになっても高精細なディテイルは変わりません。

【特長】
■LPU（Light Processing Unit）を採用
■材料管理の手間をなくしたカートリッジシステムを採用
■世界60,000台以上の造形結果に基づく信頼性
■LFS方式が実現する造形サイズ
■使用者を選ばない最適化されたエコシステム　など

※詳しくはPDFをダウンロードして頂くか、お問い合わせください。

『G-ZERO L1』は、高速×高精度×高強度で現場を変革する
大型産業用3Dプリンタです。

各パーツの剛性や精度を飛躍的に高めることで、大型モデルでありながら、
業界トップレベルの高速・高精度造形を実現。

造形エリアがスタンダードモデルの2倍に拡大。大型造形はもちろん一度に
造形できるパーツ点数もアップし生産現場における活用シーンが広がります。

【特長】
■大型モデルでも変わらない業界トップレベルの速度と精度
■造形エリアが広がれば活用シーンも広がる
■PA、PPSベースのPOTICON FILAMENTを安定出力
■材料劣化を防ぐ除湿ユニット搭載
■日本国内設計・日本国内製造の国産3Dプリンタ

※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。

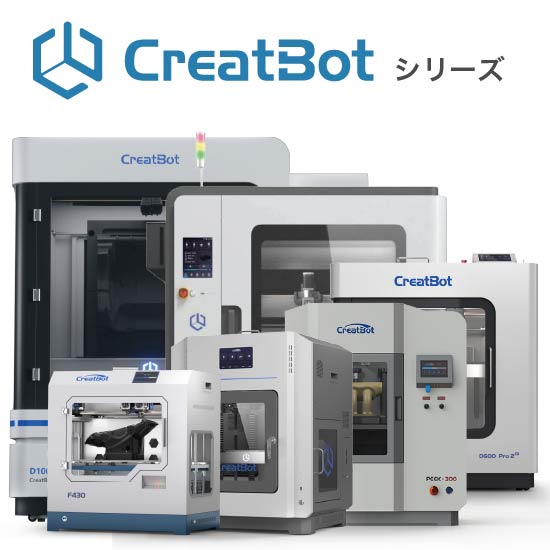

CreatBotシリーズは、大型造形に対応した「D1000 HS」「D600 Pro2 HS」と、特殊材料やスーパーエンプラも使用できる「F430」「PEEK-250」「PEEK-300」、ペレット造形方式の「P800」などの6種類のラインアップがあります。利用目的やニーズに合わせて最適な3Dプリンタを選択していただけます。

[特徴]
■最大420℃の高温対応ノズルを搭載
420℃と260℃のデュアルノズルで、を組み合わせたプリントが可能です。(PEEK-250/300は最大480℃、P800は最大400℃)

■庫内温度を管理するテーブル&チャンバヒータ
庫内の温度を徹底して制御することで、造形モデル全体の温度を均一に保ちます。影響を受けやすい室内温度の変化の影響も防ぐことができます。

■テーブルとノズルの距離を一定に保つオートレベリング機能
ノズルと造形テーブルを一定に保つことで、均一な積層が可能になり、安定した造形を実現します。長時間かかる大型造形でも安心頂けます。

※搭載機能は機種により異なります。
※詳細は下記ダウンロードボタンよりPDFデータをご覧ください。

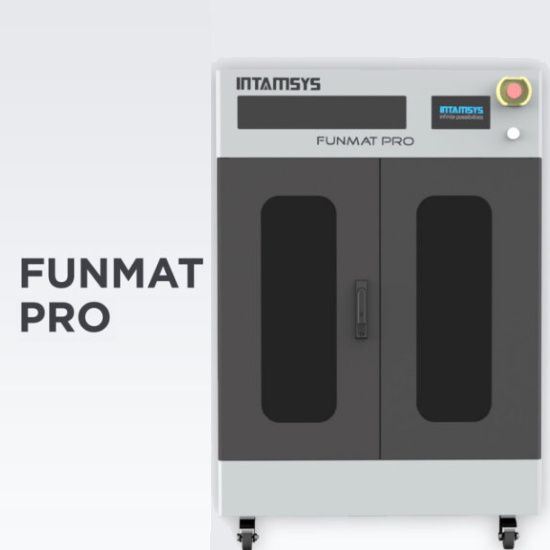

エンプラ（エンジニアリングプラスチック）の中でも特に優れた性能を持つ「スーパーエンプラ」が使える3Dプリンター「FUNMAT」シリーズ。

FUNMAT PRO（ファンマット プロ）は、大きい造形エリアをもつ、大型産業用3Dプリンタです。
（※FUNMAT PROは、スーパーエンプラ非対応機種です。）

FUNMATシリーズは、高性能エンプラの3Dプリントを専門とする3Dプリンターメーカー「INTAMSYS」社が開発した、スーパーエンプラの使用を前提としたFDM 3Dプリンターで、スーパーエンプラはもちろん、これまで熱収縮の歪みなどで造形が難しかった大型エンプラも安定して造形できる、ハイパフォーマンスな3Dプリンターです。

航空宇宙・研究開発・医療・自動車産業など、さまざまな産業シーンで活躍します。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『G-ZERO L1』は、高速×高精度×高強度で現場を変革する
大型産業用3Dプリンターです。

各パーツの剛性や精度を飛躍的に高めることで、大型モデルでありながら、
業界トップレベルの高速・高精度造形を実現。

造形エリアがスタンダードモデルの2倍に拡大。大型造形はもちろん一度に
造形できるパーツ点数もアップし生産現場における活用シーンが広がります。

【特長】
■大型モデルでも変わらない業界トップレベルの速度と精度
■造形エリアが広がれば活用シーンも広がる
■PA、PPSベースのPOTICON FILAMENTを安定出力
■材料劣化を防ぐ除湿ユニット搭載
■国内設計・国内製造の日本製3Dプリンタ

※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせください。

当社は、大型製品を得意とした『3Dプリンタ加工サービス』を行っております。

大型プリンタだから、小型製品もコストパフォーマンス抜群。
3Dプリンタで作れないものは注型で、1000mm～の大型製品も製造が可能です。

3Dプリンタ等を活用したものづくりは様々な加工を手掛ける
当社にお任せください。

【特長】
■様々なコストや破損リスクを大幅削減
■製品の形状によるコスト的デメリットなし
■個数が増えるほど大幅なコストダウンが可能(小型製品)
■3Dプリンタで作れないものは注型で製造可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

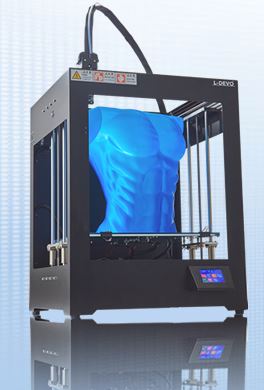

『L-DEVO』は、これまでのFDM（熱溶解積層法）3Dプリンターにありがちな
造型品質の問題を、格段に向上した造形精度で解決した3Dプリンターです。

プリントエリアは驚きの「400mm角」を実現。
また、USBメモリー（付属品）によるデータ転送方式を採用しており、
長時間PCを拘束されるストレスからユーザーを開放します。

当社ではアフターサポートも充実しておりますので
ご要望の際はお気軽にご相談ください。

【特長】
■基本操作をタッチパネルに変更することで誰にでも簡単に
■セキュリティに配慮したUSBケーブル接続印刷
■印刷の一時停止・再開機能を修正
■造型途中の印刷バックアップ機能を追加

※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

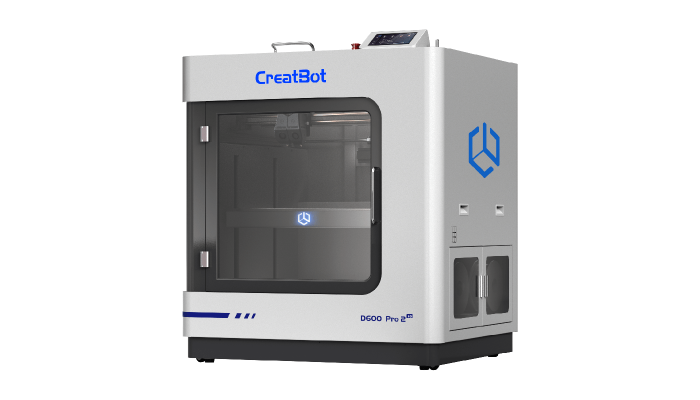

CreatBot D600 Pro2 HSは、600×600×600mmの圧倒的な広さを持つ造形サイズと、最大300mm/sの高速造形能力を両立したFDM（熱融解積層）方式の大型3Dプリンターです。
高速化に対応したKlipperファームウェアと、安定した温度管理システム（最大70℃のヒートチャンバー、最大420℃のノズル）を搭載することで、汎用樹脂からPAやPCなどのエンジニアリングプラスチック、カーボン/ガラス繊維入り高強度フィラメントまで、幅広い材料に対応し、大型モデルの安定した高速出力が可能です。試作品から治具、最終部品の製造まで、生産性の向上に貢献します。

bigrep社は2014年設立のドイツの3Dプリンターメーカーで、FFF方式（熱溶解積層法）を用いた1㎥ワークサイズの工業用大型3Dプリンタのパイオニアメーカーです。PLA、ABS、ASA等の汎用マテリアルはもちろん、CF入りのエンジニアリングマテリアル、純正以外のマテリアルも使用できる柔軟性も備えているプリンタを取り揃えています。
異なるワークサイズやマテリアル、機械スペックによって3シリーズを取り揃えており、大型造形を必要とする各ユーザーのニーズに合わせたグレードを提案させていただきます。

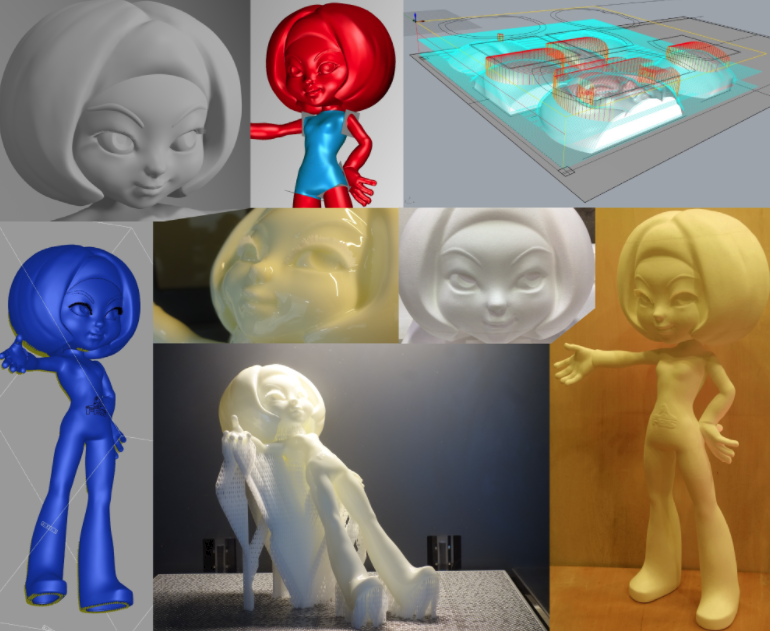

当社の『CNC発泡スチロール切削・3Dプリンティング』についてご紹介します。

3DデータをベースにCNC工作機や3Dプリンターで実際の形状を製作いたします。

大きな制作物はミニチュアを高精細光造形プリントにて確認することを
お勧めしています。分割して出力しますので大きさに制限はありません。

当社では10メートルを超える大型の造形物を多数納品しています。
お気軽にお問い合せください。

【特長】
＜3Dデータが造形物に＞
■3DCADや3DCGのデータ通りに製作
■実際の製品を組み立てる事を考えて好適な形状を考える
■運搬のためのトラックに載る大きさに分割いたしますが大きさは無限大
■完成時20メートル以上の製品製作実績もあるので安心してご依頼いただける

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当製品は、大型部品を造形するために開発された3Dプリンターです。

ノズル温度を500℃まで上げることができ、庫内温度も90℃を維持することが
可能で超大型のABSやポリカーボネートなどの造形や多くのスーパーエンプラを
造形することができます。

湿度を嫌うスーパーエンプラに対応した、高温保存可能なフィラメント
フォルダーを内蔵し長時間造形時に問題だった吸湿状態を回避することに
成功しました。

【特長】
■ノズル最高温度：500℃
■チャンバー最高温度：90℃
■デュアルノズル対応：
■造形エリア：305 x 305 x 406mm

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

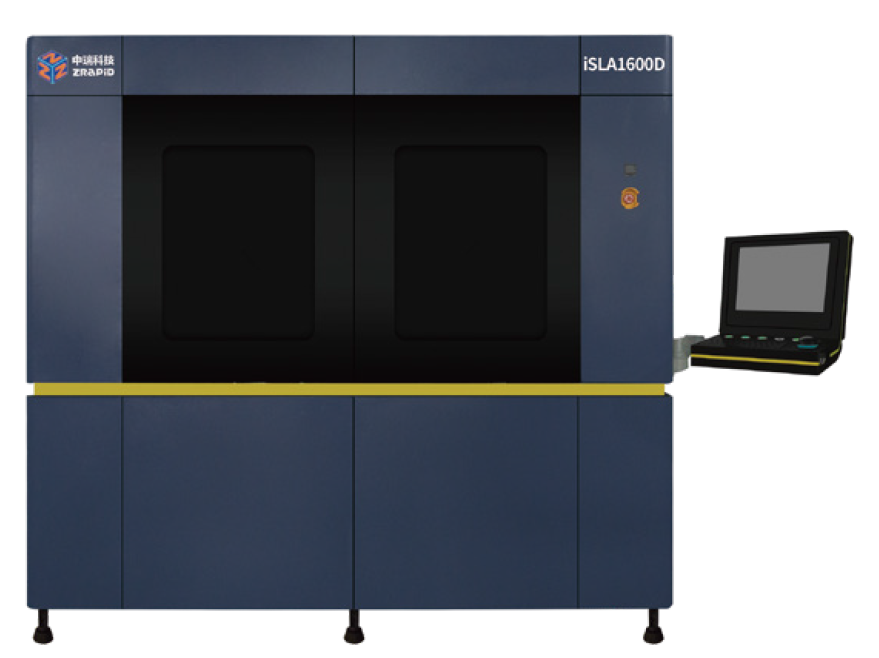

当社では、2011年に設立された3D技術関連の総合カンパニーZRapid社製の
SLA方式3Dプリンターの導入を行っております。
ZRapid（ゼットラピッド）は、世界中で導入されてきた実績のある
“コストパフォーマンスに優れた”3Dプリンターです。

【特長】
■SLA方式を採用し高い寸法精度を実現
UVレーザーを使用して紫外線硬化型樹脂を積層造形（最小積層ピッチ0.05mm）。精密な造形品質と滑らかで美しい表面仕上げを実現します。
■大容量造形エリアを搭載、コストパフォーマンスに優れる機種ラインナップ
部品サイズと複雑さに応じて数分から数時間での造形が可能です。
大きく複雑な構造部品や組み立て部品の一体造形に最適です。
■メーカー累計販売台数2000台以上の実績と信頼
（光造形（SLA）方式の工業系3Dプリンタの総販売実績として）

※詳細は資料請求していただくかダウンロードからPDFデータをご覧ください。

『Zortrax M300 Dual』は、265x265x300 mm の大容量でモデル材と水溶性サポート材を同時にプリントできます。
これにより航空宇宙、自動車、建築などの業界で必要とされる大きなモデルの造形が可能になります。

【特長】
■265x265x300 mm の大容量でモデル材と
　水溶性サポート材を同時にプリント可能。
■静電容量式センサーを採用したことにより、
　今までの Perforated プレート以外にガラスプレートにも対応可能。
■ブラックアウトレスポンスシステムを搭載したことにより、
　停電で止まってしまった造形を復旧後に再開可能。
■M300Dual は様々なメーカーの 1.75ｍｍフィラメントに対応。
■Wi-Fiまたはイーサネットで接続可能。

※詳細は資料請求して頂くか、ダウンロードからPDFデータをご覧下さい。

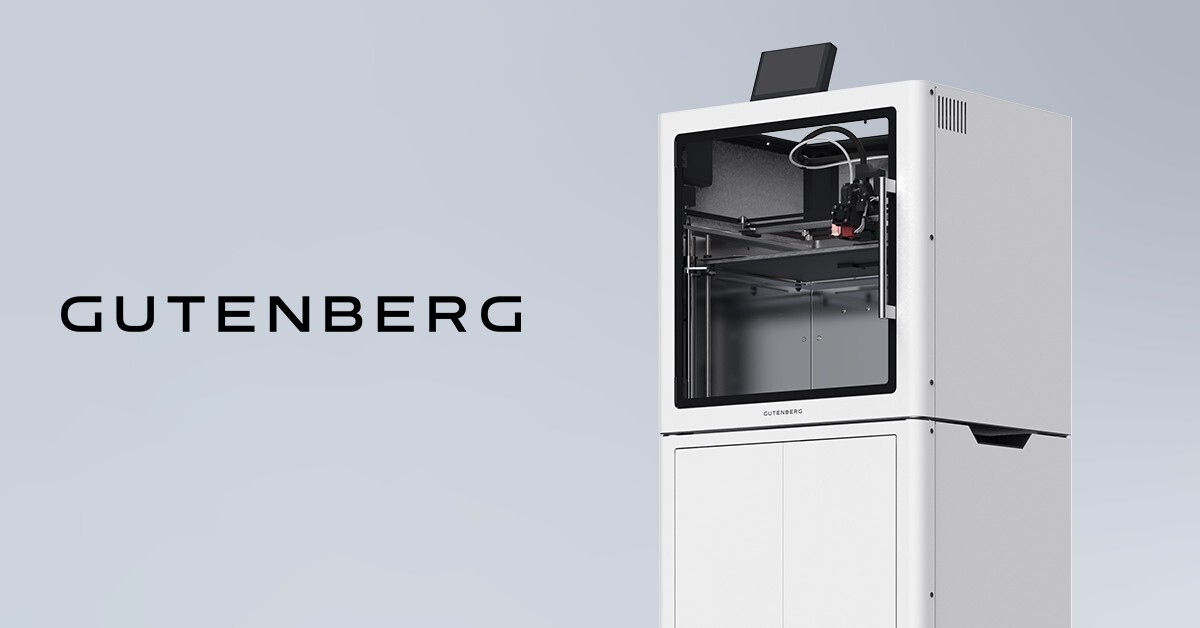

国立研究開発法人情報通信研究機構（NICT）の レジリエントICT研究センター は、その名の通り“途絶えない通信”の実現を目指す研究部署だ。
今回は、同センター サステナブルICTシステム研究室 研究技術員 佐藤 剛至 氏と、NICTの試作を支える立場である業務企画部 電波利用管理・ものづくり室 ものづくりグループ 主査　木戸 耕太 氏に研究現場の実態とプロトタイピングの重要性について伺った。
https://gutenberg.co.jp/case-studies/g-zero-l1-nict

『Modix BIGシリーズ』は、大型造形を誰でも簡単に始めることができるFDM(熱融解積層方式)3Dプリンタ組み立てキットです。
安定した造形を実現するための自動補正機能など、数々の機能を揃えています。

[特徴]
■水平出しを自動で補正
テーブルの水平度はモデルの品質を左右するため、水平出し作業は重要な工程になります。
「Modix BIGシリーズ」は完全自動で設定することができ、造形前の適切な準備を行うことができます。

■初めてでも簡単ギャップ調整
人手による調整はもう必要ありません。担当者によって生じていた設定の差異をなくし、誰でも簡単、正確なギャップ調整が可能です。

■デュアルエクストルーダで運用の幅を拡大
IDEX式のプリントヘッドを採用したことで、2つのプリントヘッドが独立して稼働します。
これにより2種類の材料を同時に使った造形に対応します。
また、材料切れの際には自動でプリントヘッドを切り替えることで連続して造形をすることもできます。


※詳細はカタログ請求いただくか、下記ダウンロードボタンよりPDFデータをご覧ください。

『NJB-777』は、幅700mm、奥行700mm、高さ700mmのサイズが造形できる
熱溶解積層方式の大型3Dプリンターです。

フィラメントは市販のものが使えるため材料費も安く大型の造形が可能に
なりました。

また、従来のニンジャボットシリーズとは違い、プリントする造形物が
大きく重くなるため造形テーブルは固定され、プリントヘッド自体が
XY方向に動きながら上下に昇降する機構を採用しています。

【特長】
■受注生産
■造形サイズ幅700mm×奥行700mm×高さ700mm
■熱溶解積層方式
■1/1の実物大モックアップの製造への可能性が大きく広がる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

『Rapid Meister　ATOMm-8000』は、大型モデルも一体造型が可能な
「メイド・イン・ジャパン」の3Dプリンターです。

高速・高精度デジタルスキャナーを搭載。レーザユニットを新規採用し、
リーズナブルな価格を実現しました。

また、3面開放や液晶ワイドモニターなどで作業性も向上しています。

【特長】
■大容量造形エリア
■リーズナブルな価格を実現
■高速・高精度デジタルスキャナー搭載
■最新リコーディングシステムを採用
■作業性向上

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

★600角サイズの新モデルでは、独立型デュアルヘッド技術を搭載
→2 つのプリントヘッドで高速＆高効率化
★セルフ組立式で搬入路が難しい場所にも設置可能
→豊富なカスタムパーツで、予算に応じた目的特化の構成に
→共通プラットフォーム ― 全機種＆全世代が長期アップグレードに対応
→コンパクト輸送により、迅速かつ低コストな導入を実現

*1: 旧世代機種のヘッド増設はオプションになります。
*2: 旧世代機種のアップグレードにはオプションパーツの購入が必要となります。
また次世代以降のアップグレード対応を確実に保障するものではありません。
*3: 配送にかかる日数は製品仕様や注文時期によって
変動する可能性があります。
詳しくは国内正規代理店プライマルデザインラボまでご相談ください。

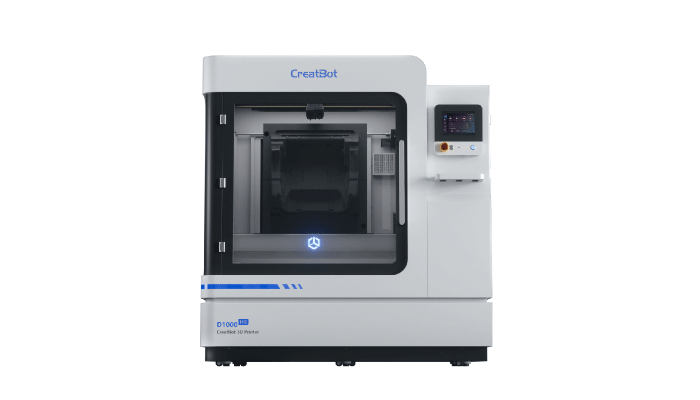

『CreatBot D1000 HS』は、FDM（熱融解積層）方式の3Dプリンターとしてシリーズ最大となる1000×1000×1000mm（1m角）の造形エリアを誇る超大型モデルです。
最大300mm/sの高速造形に対応するため、高速演算が可能なKlipperファームウェアを搭載。広範囲な造形エリアでも安定した出力を可能にする高剛性筐体と、徹底した温度管理システム（最大60℃のヒートチャンバー、420℃ノズル、70℃の材料庫内ヒーター）を備えています。
大型の治具、試作品、最終部品などを分割なしの一体造形で、かつ短時間で製作したいというニーズに応え、製品開発サイクル短縮に貢献します。

『X1000』は、工業グレードにて大きな造形物の作成と、1回の造形で
複数個の造形物を作成する為に開発された工業用3Dプリンターです。

造形スペースの寸法は1000mm×800mm×600mmであり、
ユーザー様からの様々なニーズを反映した作りとなっております。

【特長】
■タイムアウト機能付きインテリジェントフィラメント
　マネージメントシステム
■非接触型エンドスイッチ
■デュアルプリント
■一体型エクストルーダーノズルクリーンアップ機能
■タッチパネルディスプレイ　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせ下さい。

当資料では、当社で取り扱うEIEMの「3Dプリンター」を
ご紹介しております。

彫刻業界のために作られた工業級の大型印刷設備の「FDMシリーズ」
のラインアップをはじめ、SLMシリーズ設備における国際トップクラス
の金属3Dプリントソリューションプロバイダへの取り組みなどを掲載。

EIEMの会社紹介やアフターサービスについても記載しており、製品選定の
際に参考にしやすい内容となっております。ぜひご覧ください。

【掲載内容】
■会社紹介
■製品紹介
■技術優勢
■アフターサービス

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

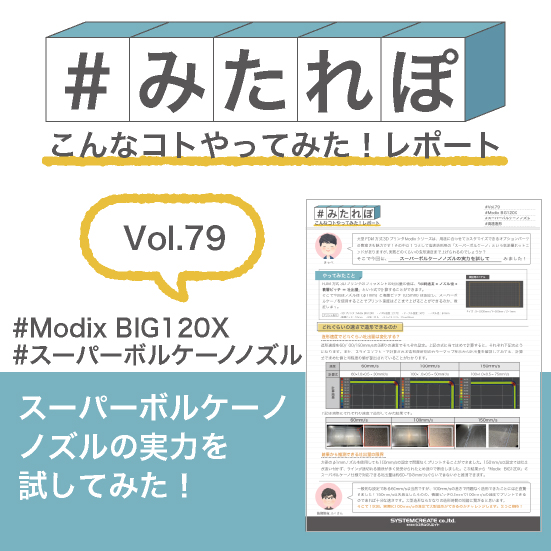

「みたれぽ」は、“こんなコトやってみた！”をコンセプトに、様々な製品を使用してどんなことができるかをご紹介していくシリーズです。

システムクリエイトが取り扱う幅広い製品ジャンルから、毎回ちょっとしたお役立ち情報をお届けします。

Vol.79では、大型3Dプリンタ「Modix」シリーズの豊富なオプションパーツの一つ、「スーパーボルケーノノズル」を使って造形をしてみました。

近年、大型モデルを一括で造形したいということから、大型プリンタの開発が進んでいます。

そんな大型造形において、気になるのが造形時間です。
数百時間に上ることも珍しくないため、できるだけ造形時間を短縮したいというのがユーザの想いです。

「Modix」シリーズにはそんな要求に対応できるオプションとして、高流量ホットエンド「ス―パーボルケーノノズル」があります。
一般的なノズルに比べ、溶融箇所が大きいため高速造形が実現できるとのこと。

そこで今回の資料では、実際どのくらいの速度で造形できるのか検証。
その結果を画像やコメントとともに解説しています。

下記ボタンより資料をダウンロード頂けます。

『CreatBot P800』は、ペレット（粒状材料）を直接使用するFGF（Fused Granular Fabrication）方式を採用した大型3Dプリンターです。
最大造形サイズは800×800×800mm。ペレット材料はフィラメントに比べてコストを大幅に削減できるため、大型造形のランニングコスト最適化に貢献します。また、最高70℃のチャンバーヒーター、最高120℃のヒートベッド、そして最高400℃のノズル温度に対応し、ABSなどの収縮しやすい材料でも反りを抑えて安定した大型造形を実現します。
さらに、大型モデルの取り外しを容易にする真空吸着テーブルの採用など、大型機特有の運用課題を解消し、高いユーザビリティを追求したモデルです

モックアップとは、工業製品などの「試作模型」のことで、デザインコンペティションやプレゼンテーションなどで使用されます。
ツジカワでは作りたい製品に合わせた、最適な3Dプリンターでモックアップ造形をいたします。
デザインラフだけでは伝わりにくい細かなディティールも、モックアップを作成することでイメージの共有が可能になり、説得力が各段に高まります。

＜特長＞
・フルカラー・透明色の造形が可能
・大型のモックアップ作成も可能（例：車のフロントグリルやシート）
・ラフスケッチから3Dモデリングデータ作製が可能
・複数のCADを取り揃えており、一般的なCADでは難しい形状も設計可能

詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

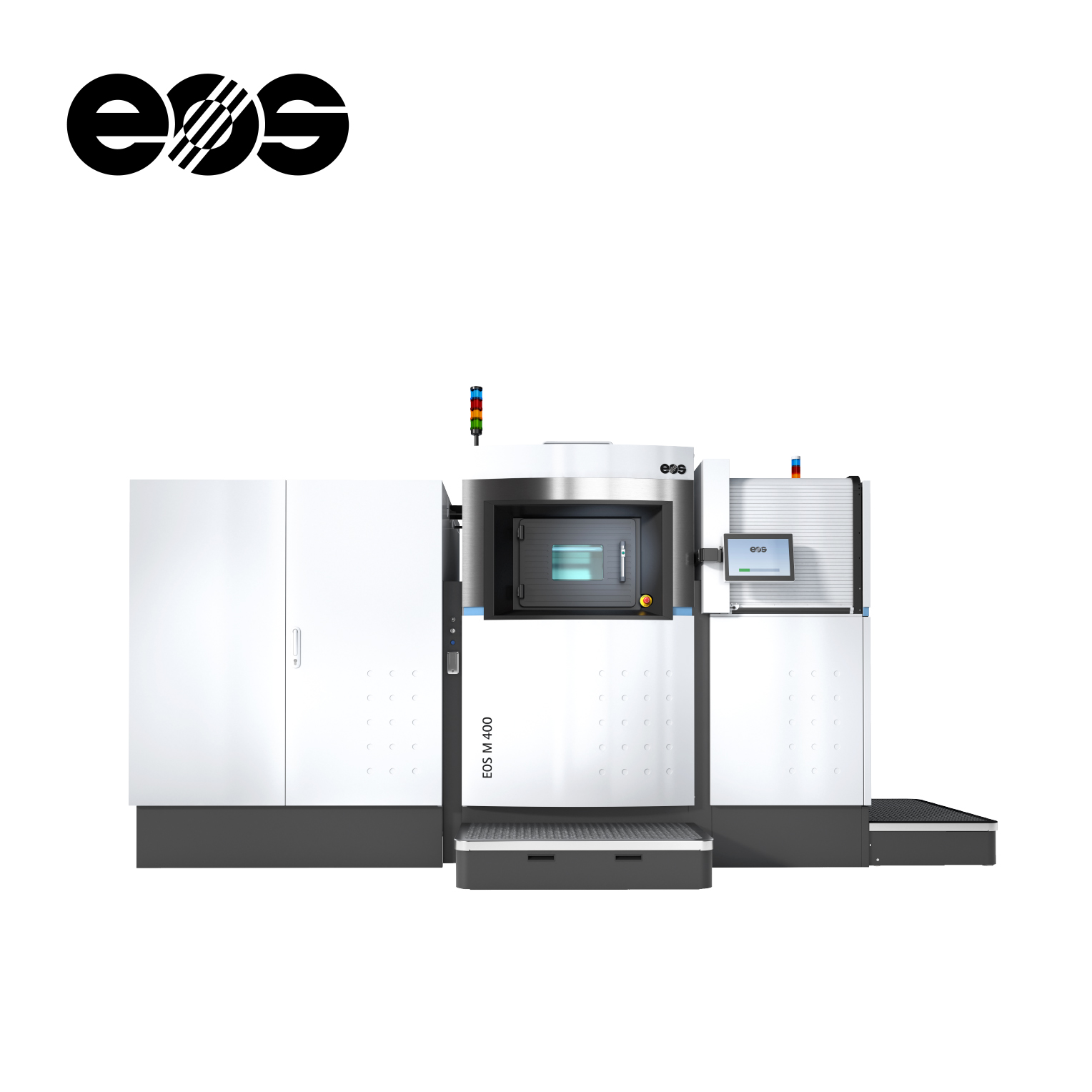

デュアルレーザー搭載の高生産・大型部品対応システム。
樹脂粉末積層造形システムにおいて最大の造形エリアを保有したモデルです。

DENGYOアドバンス株式会社で保有している「3Dプリンター」について
ご紹介いたします。

大型・小型・光造形の3種類を保有。大型はアセンブリ造形、小型や
光造形では表面性状といった特長を持っています。
また、光造形は屋外での使用が可能です。

当社では、外観や使用環境、必要強度、必要数など求められる特性、
条件により好適な造形方法をご提案いたします。

【保有設備】
■大型3Dプリンター
・Fortus450mc
■小型3Dプリンター
・Stratasys J35 Pro
■光造形3Dプリンター
・figure 4 standalone

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

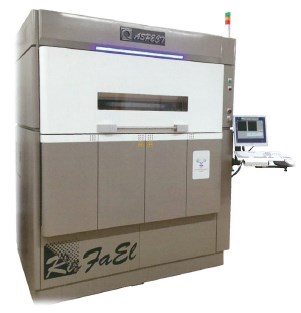

大きなワークサイズで大型部品を分割せずに一体で造形できるハイエンド3Dプリンタです。

専用光学系を搭載したことによりビーム径をΦ0.48 mmに絞り込み、微細加工性を改善した生産性の高いシステムを実現しました。

また複数の温度センサーにより、きめ細かい加熱制御・温度制御を行えるようにしました。

【特長】
■大きなワークサイズ
■大型部品を分割せずに一体で造形可能
■専用光学系を搭載
■生産性の高いシステム
■きめ細かい加熱制御・温度制御が可能

※詳しくはPDF資料・公式サイトをご覧いただくか、お気軽にお問い合わせ下さい。

「みたれぽ」は、“こんなコトやってみた！”をコンセプトに、様々な製品を使用してどんなことができるかをご紹介していくシリーズです。

システムクリエイトが取り扱う幅広い製品ジャンルから、毎回ちょっとしたお役立ち情報をお届けします。

Vol.46のテーマは「3Dプリンタ専用のりの有効性を検証してみた！」。

熱によって接着力が変化するという特徴をもつ3Dプリンタ専用のりが、実際どれくらい効果があるのか検証しました。

「テーブルからモデルが剥がれない」
「剥がす際にモデルやテーブルを傷つけてしまった…」等

のりを使うことでおきる上記のようなお悩みの解消には3Dプリンタ専用のりが効果的です。

ですが、3Dプリンタ専用のりが、実際どのくらい反りに効果的なのか気になりませんか？

そこで今回は、その特徴である

【1】熱で接着力は変化してるのか、
【2】反りやすいABSにも有効なのか
【3】大型モデルでも簡単に剥がせるのか

上記の3つのポイントについて簡易的な試験の結果や
技術担当者のコメントとともに解説いたします。

※下記ボタンより資料をダウンロード頂けます。
