化学・材料・製造における表面処理・コーティング層とは?
化学・材料・製造分野における表面処理・コーティング層とは、素材の表面に特定の機能や特性を付与するために、化学的または物理的な手法を用いて薄膜を形成する技術およびその層のことです。これにより、耐食性、耐摩耗性、絶縁性、光学特性、生体適合性などの向上を図り、製品の性能、耐久性、付加価値を高めることを目的とします。
各社の製品
絞り込み条件:
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。
【コーティング向け】CNTスラリー研究 卓上インライン分散機
コーティング業界では、製品の耐久性を向上させるために、耐摩耗性の向上が求められます。特に、過酷な環境で使用されるコーティング剤においては、カーボンナノチューブ(CNT)などの添加剤を均一に分散させることが、性能を左右する重要な要素となります。不均一な分散は、コーティングの剥離や性能劣化につながる可能性があります。当製品は、CNTのスラリー化や分散プロセスを研究開発することで、耐摩耗性の高いコーティング剤の開発を支援します。
【活用シーン】
・耐摩耗性コーティング剤の研究開発
・CNT分散技術の最適化
・少量多品種のコーティング剤製造
【導入の効果】
・均一なCNT分散によるコーティング性能の向上
・スケールアップ可能な研究開発基盤の構築
・高価な原料の有効活用

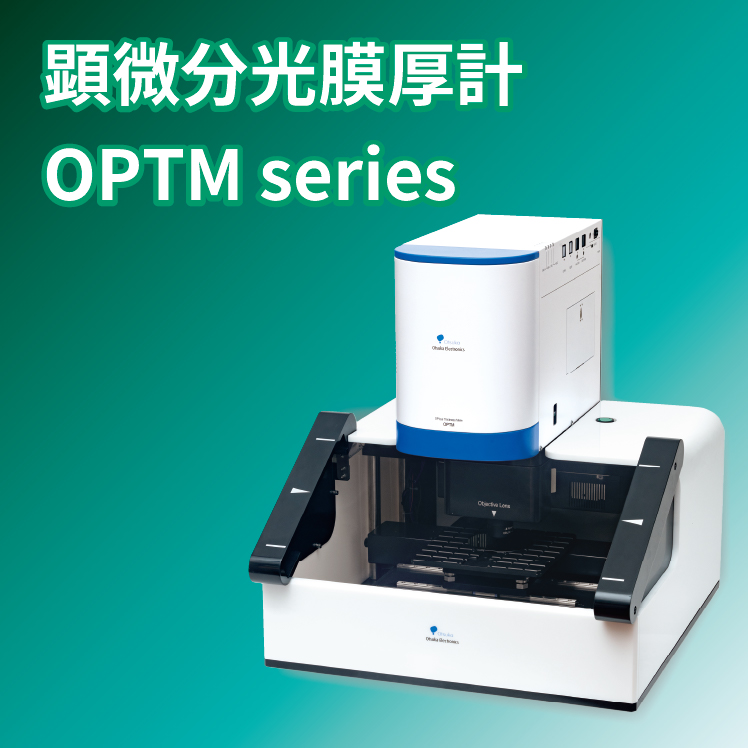

【材料科学向け】顕微分光膜厚計 OPTM series
材料科学分野では、新しい材料の開発や既存材料の性能評価において、膜厚や光学特性の正確な測定が不可欠です。特に、薄膜や多層膜の特性評価は、材料の機能性を理解し、製品の品質を向上させる上で重要な要素となります。従来の測定方法では、測定に時間がかかったり、測定精度に課題があったりすることがありました。顕微分光 膜厚計 OPTM seriesは、1秒/pointの高速測定と高精度な光学定数解析により、材料の特性評価における課題を解決します。
【活用シーン】
・各種フィルム、ウェーハ、光学材料などのコーティング膜の膜厚測定
・多層膜の膜厚測定と光学定数解析
・研究開発における材料の特性評価
【導入の効果】
・高速測定による研究開発の効率化
・高精度な測定による材料特性の正確な把握
・非破壊・非接触測定による材料への影響軽減
各種蒸着部材

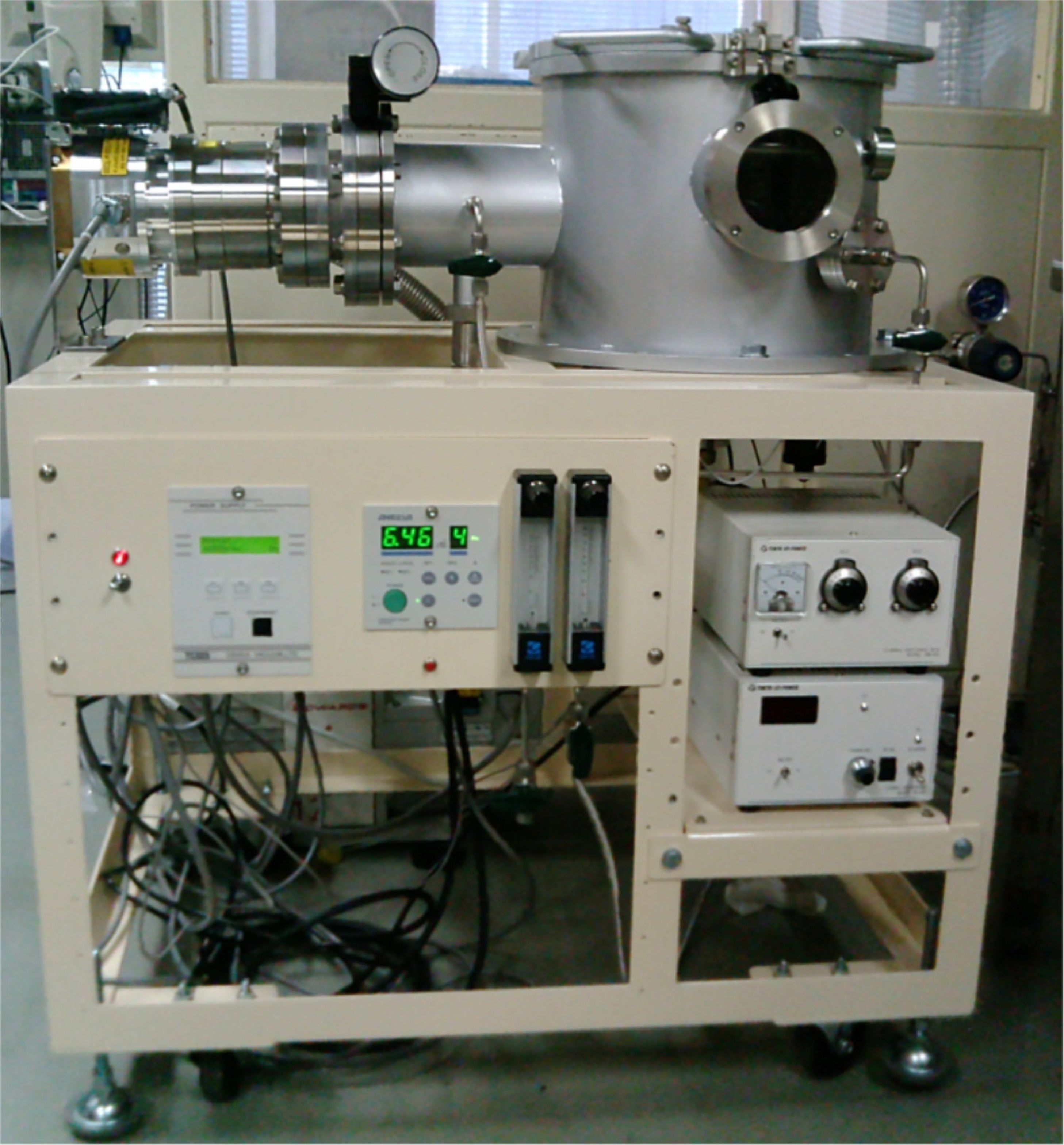

実験用スパッタ装置
自動エリプソメータシステム

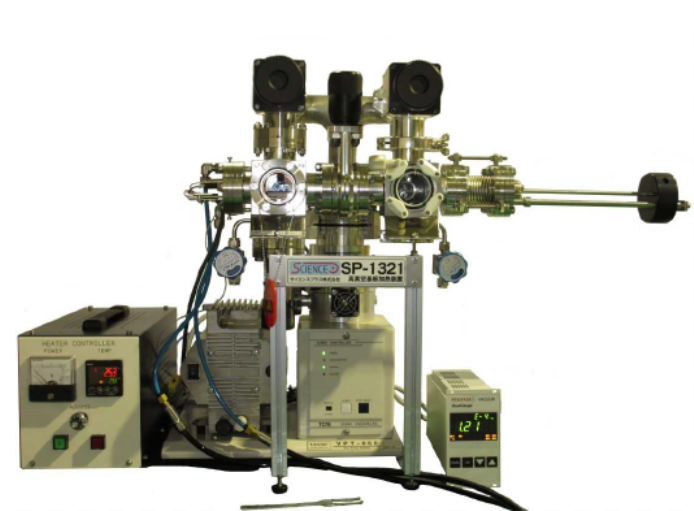

高真空基板加熱装置『SP-1321』
『SP-1321』は、高真空中で小形の基板を加熱する装置です。
ロードロック室を備えることにより、加熱室を常にクリーンな状態に
保つことが可能。また、高真空での加熱が可能なほか、プログラム温度制御
により、安定した温度制御を実現しています。
机上に設置可能なコンパクトサイズ、研究室などでの実験装置として
適しています。
【特長】
■高真空中で小形の基板を加熱
■高真空での加熱が可能
■ヒーター温度は500℃(Max800℃)で加熱可能
■プログラム温度制御により、安定した温度制御を実現
■加熱室の各種ポートはICF70フランジを採用することにより、高真空に対応
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせください。

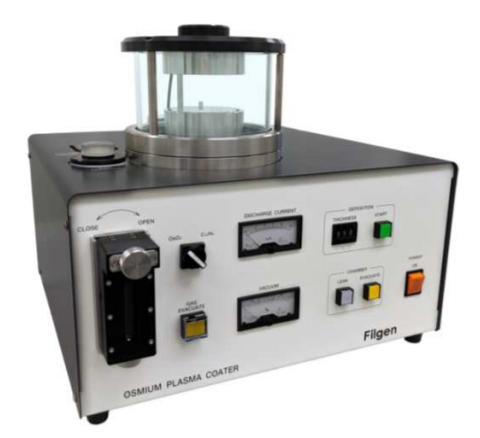

導電性薄膜作製装置『オスミウム・プラズマコーター』
『オスミウム・プラズマコーター』は、「直流グロー放電による
負グロー相領域内でのプラズマ製膜法」を用いた電子顕微鏡試料用の
導電性薄膜作製装置です。
プラズマCVD法により、非晶質のオスミウム導電性薄膜(オスミウムコート)を
短時間に形成することができます。
非常に強固かつなめらかな表面の導電性薄膜が試料に対し熱ダメージを
与えることなく得られます。
【特長】
■フルオート操作
■ オスミウム昇華室/ナフタレン昇華室の着脱が可能
■オスミウム/ナフタレンの残量確認が可能
■製膜時間が短い(数nm/数秒)
■アンプルは昇華室の中で割る安全構造
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
原子間力顕微鏡(AFM)『Park NX10』
『Park NX10』は、サンプルのセッティングからイメージング、測定、
解析に至るまですべての段階において簡単に操作することができる
原子間力顕微鏡(AFM)です。
本製品なら、ユーザーはより多くの時間と、より優れたデータを基盤に
革新的な研究に集中することができます。
【特長】
■クロストーク除去によるボーイングの無い正確なXYスキャン
■低ノイズZ検出器を使った正確なAFMトポグラフィー
■真のノン コンタクト(TM)モードによる最高クラスのチップ寿命、分解能
およびサンプルの保護
■半導体/ポリマー/電池材料や炭素系材料などさまざまな材料の表面解析を
ナノオーダーで解析(※イメージギャラリー参照)
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
自動フィルムアプリケーター
ミニeビームエバポレーター
手軽に電極膜作製 デスクトップコンパクトコーター
分光エリプソメータシステム

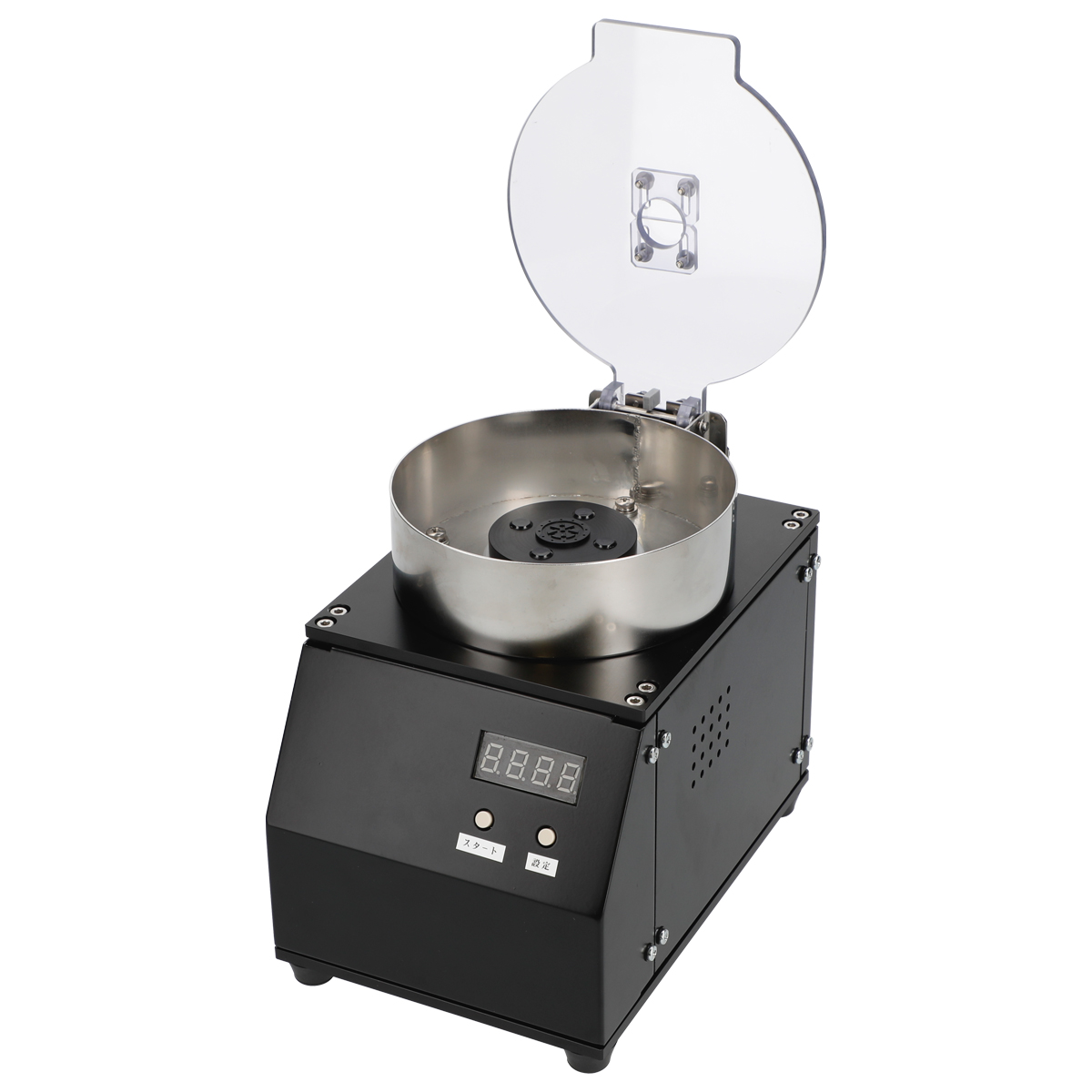

コンパクト卓上スピンコーター(最小・最軽量クラス)

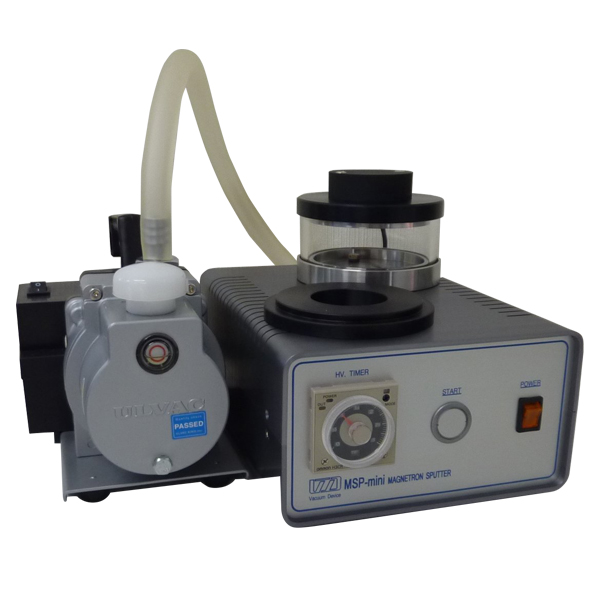

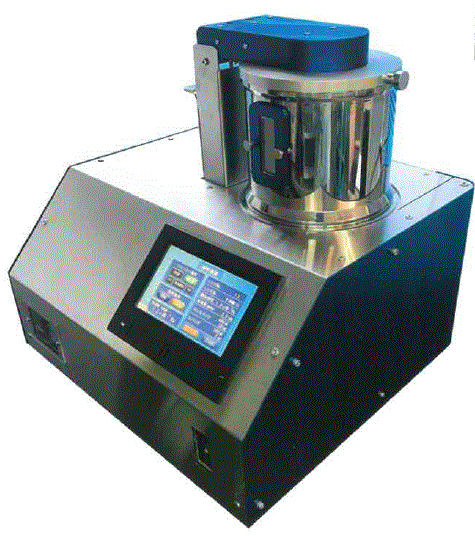

超小型マグネトロンスパッタ装置MSP-mini
Buerkle社ラボ用ロールコーティングマシンBKL

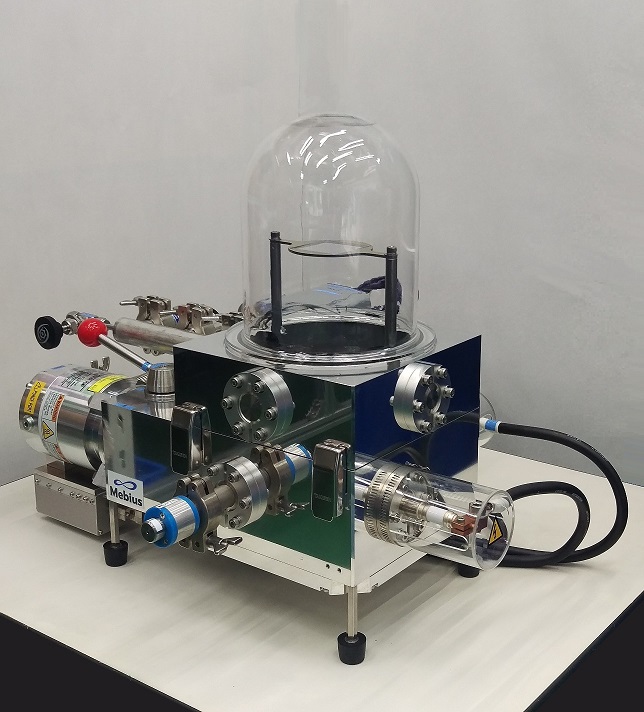

卓上型蒸着装置『Mebius』
