地盤沈下・変位の監視とは？課題と対策・製品を解説

橋梁の挙動測定においては、構造物のわずかな傾きや変位を正確に把握することが重要です。地震や風、経年劣化による橋梁の変形を早期に検出し、安全性を確保するためには、高精度な傾斜計が不可欠です。CM-961Aは、MEMS加速度計を採用し、±5°から±45°までの範囲で高精度な傾斜角検出が可能です。金属ケースを採用しているため、耐衝撃性、耐振動性にも優れ、過酷な環境下での使用にも対応します。

【活用シーン】
・橋梁の傾斜監視
・地震時の挙動測定
・風荷重による変位測定

【導入の効果】
・橋梁の安全管理の強化
・早期の異常検知による事故防止
・メンテナンスコストの削減

トンネル建設における変位測定では、正確な距離計測が不可欠です。トンネルは、地盤変動や外的要因により、わずかな変位が生じる可能性があります。これらの変位を正確に把握することは、構造物の安全性確保において重要です。レーザー測長やワイヤー式エンコーダーが使用できない環境でも、当社の非接触リニアエンコーダーは長距離測長に対応し、トンネルの安全管理に貢献します。

【活用シーン】
・トンネルの掘削・建設時の変位測定
・トンネルの維持管理における構造物の変位監視
・地盤沈下や地殻変動によるトンネルへの影響調査

【導入の効果】
・非接触測定によるメンテナンスコスト削減
・長距離測定による広範囲の変位測定
・高い精度と信頼性による安全性の向上

【NETIS登録番号】QS-240001-A
『地中変位計 ShapeArray CLOUD』は、3軸重力加速度センサ(MEMS)を用いた
3D地中変位計です。

地すべり、護岸、橋梁、トンネル、鉄道、液状化対策、ダムなど
様々なシーンで、0.01mm(誤差±1.5mm)の分解能で遠隔モニタリングが可能。

取得したデータをCSV形式で簡単にダウンロードすることができます。
ご用命の際は、お気軽にお問い合わせください。

【特長】
■様々な方向に設置可能
■鉛直設置(法面・切土・盛土の変位)
■水平設置(沈下計測・切羽先行変位)
■曲面設置(トンネルの内空変位)
■加速度センサーの精度と分解能
■楽々設置

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『ALPHIoT POWER』は、天候・環境変化に影響されにくいシンプル構造で安定出力＆長寿命の塩化チオニルリチウム電池（一次電池）を使用した屋外用電源BOXです。

建造物に加え、既設トンネルの沈下・浮き上がりや地表面の沈下などをモニタリングする歪センサーにおいて、計測データの送信部分には屋外用電源BOXが便利です。
太陽光パネルの置き換えにもなり、日陰や日の当たりにくい山中、積雪のある低温下でも安定した出力を確保。
日照時間や設置場所にほとんど制約を受けず取り付けも簡単です。

また、お客様の設置環境や仕様に応じて電池容量を考慮した上で、
必要最小限のサイズでご提案もできるALPHIoT BATTERYもラインナップ。

【特長】
　■メンテナンスフリー/一次電池＋専用電源
　■広い温度範囲で安定した出力
　■12V、5V、3V系（3.6V(電池)、3.0V） マルチ出力
　■日照に左右されない設置が可能
　■防塵・防水・防滴・防爆（※SAFT(サフト)電池のみ）
　■使用温度範囲：-20℃～60℃

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

このシステムは、掘削・土留工事、自然斜面や法面工事、橋梁工事、立坑や推進工事、盛土工事といった多岐にわたる現場で幅広く活用されています。

■製品の主な特徴
約1年間の電池駆動が可能で、長期使用に対応
最大20kmの距離まで広範囲の計測が可能
100台以上のセンサを同時に接続できる高い拡張性

■こんな用途に最適
動態観測が必要な現場で効果的に利用
土留や矢板の変位測定に理想的なソリューション
橋桁やベントの傾斜監視にも活用可能

■システムの優れたポイント
電源不要で、現場での設置が容易
設置後、電源を入れるだけで、自動的に計測・記録・監視が始まります
ワイヤレス設計により、複雑な配線が不要で作業が簡略化
遠隔操作でリアルタイムのモニタリングや設定変更、初期設定もスムーズに行えます

■導入のメリット
電源工事のコストを大幅に削減
設置費用も低減でき、全体的な導入コストを抑制
手動作業の負担を軽減し、効率的な計測・監視が可能

本システムは、販売、レンタル、Wレンタルが可能です。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。＃

『水盛式沈下計・傾斜計』は、トンネルや橋脚などの構造物の変状を
観測するシステムです。

「水盛式沈下計」は、基準水槽と各測点の水盛式沈下計を連通水管で結び、
水のレベルを基準にして構造物の沈下・隆起を自動的に測定。

また「傾斜計」は、鉛直と取り付けられた構造物の傾きを測定します。

【特長】
＜水盛式沈下計＞
基準水槽と各測点の水盛式沈下計を連通水管で結び、水のレベルを基準にして構造物の沈下・隆起を測定。
＜傾斜計＞
取り付けた構造物の傾き(角度)を測定。
差動トランス式センサで、高精度、耐久性に優れる

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

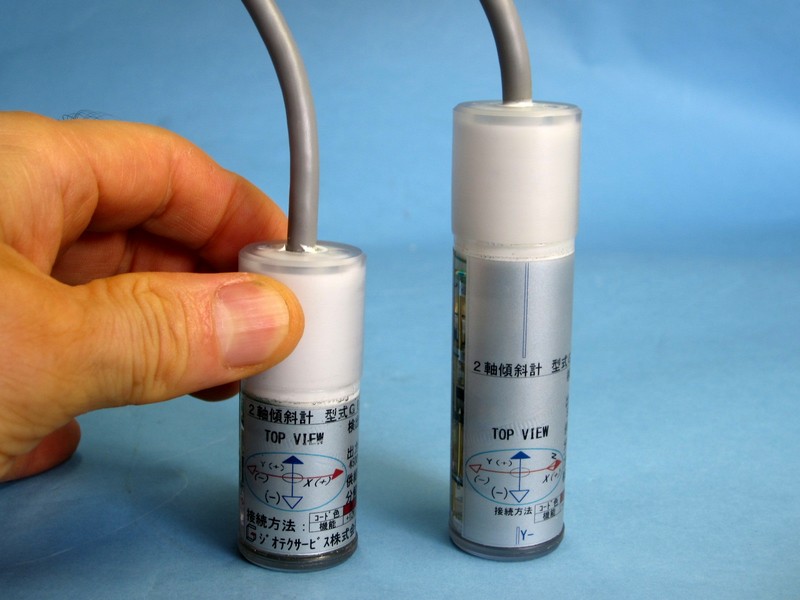

『GIC-10W/GIC-30W』は、地中埋設や水中設置、構造物に適した建設・
土木分野向け傾斜センサです。

汎用・低コスト傾斜計「GIC-30W」は、塩ビ管に装着して30cmほど地面に
埋め込むことで、温度変化の影響を最小レベルにして安定した計測が可能。

また、高精度型「GIC-10W」は温度変化に対して、1桁安定していますが、
地中に埋め込めばより安定した計測ができます。

【ラインアップ】
■GIC-10W（高精度型　地表構造物用）
■GIC-30W（汎用型　地中・埋設用）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社が取り扱う『ダム計測システム』をご紹介します。

ロックフィルダムの堤体観測や地すべり観測、維持・ 管理に役立つ機器を提供。
ダムのトータル計測システムのご提案をいたします。

また、コンクリートダムの堤体や周辺地山の計測、維持管理に役立つ機器も
提供しており、総合システムとして、ご利用いただけます。

【特長】
＜ロックフィルダム＞
■堤体埋設計器は、計測ケーブルにて接続
■誘導雷の影響を受けにくい差動トランス式センサを採用
■変位計測（層別沈下計、岩盤変位計）は摺動抵抗式センサを採用しており、大変位の計測が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社で取り扱っている「無線傾斜監視システム」（NETIS登録番号：KT-230117-A）をご紹介いたします。

この製品は、橋梁工事、掘削工事、土留工事、立坑・推進工事、盛土・切土工事　など、様々な場所で活躍いたします。

■こんな特長があります
・電池で約1年駆動
・計測範囲は最大20km
・センサ接続数は100台以上

■こんな用途で使えます
・動態観測
・土留や矢板の変位計測
・橋桁やベントの傾斜監視

■ここが凄いんです
・現場で電源不要
・設置してスイッチを入れるだけで、自動で計測・記録・監視スタート
・ワイヤレスなので煩雑な配線作業なし
・遠隔からでもリアルタイムモニタリング、初期位置設定、各種設定変更が可能

■こんなふうに役立ちます
・電源工事のコスト削減
・機器の設置コスト削減
・人力での計測・記録・監視の手間削減

本システムは、販売、レンタル、Wレンタルが可能です。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

スイスの首都ベルンの主要駅工事の一環として某エンジニアリングオフィスよりご相談の問い合わせがありました。

目的：梁のあるトンネルの天井変形の早期発見

通常のトンネルでは、固定式ト－タルステ－ションを使用し、トンネルの天井に取り付けられた多数の反射プリズムの位置を定期的に測定しますが、地面と天井の間に梁が取り付けられたトンネルの場合には視界が制限されるので、通常よりも沢山のトータルステーションを必要とします。

解決策：2段階での測定法を実施

第1ステップ　弊社のレ－ザ-距離センサ-を使用し天井の梁とトンネル天井間の距離の測定。
第2ステップ　ト－タルステ－ションを使用し、天井の梁の位置を測定。

測定が困難な梁から天井までの測定に距離計センサ-を同時活用することで、20箇所のトンネル断面を、通常なら20台使うト－タルステ－ションが、わずか4台での 監視で測定するこができ、大幅なコストダウンが可能となりました。メ－カ-ならではの専門的なサポ－トにより迅速にプロジェクトが実現しました。

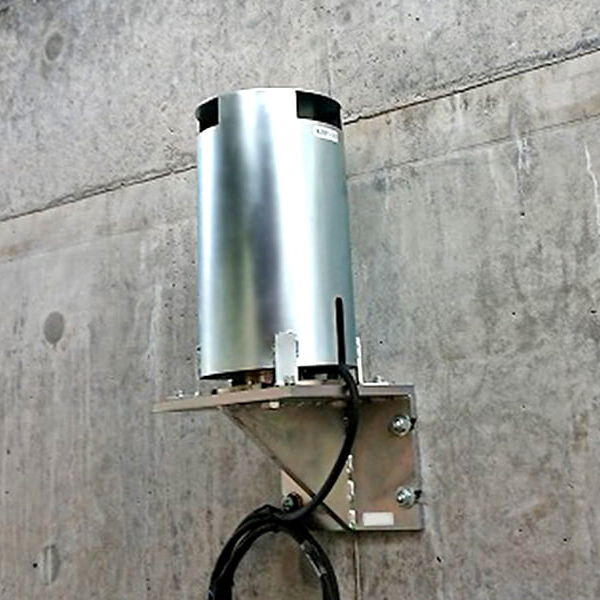

傾斜センサーを設置して橋梁現場におけるベントやサンドル、橋脚、橋台や、法面の傾斜変位を観測するシステムです。無線でデータを取り込み、WEBブラウザに表示します。

緊急性が高い現場において、常時傾斜計測することで現場の安全を守ります。電源を繋げることで常に稼働し、遠隔地のパソコンから任意の時間に計測指示、計測設定の変更が可能です。

NETIS：KT-170096-A

「地中傾斜と地下水位を単一のボーリング観測孔で測定可能」
パイプ内に空間を確保することで、従来の水位センサなどを使用可能です。MEMS加速度センサを独自の防水構造でパイプに装着し、高耐久性を実現しました。
方位センサを装着することで傾斜方向の算出が可能です。
センサケーブルを1本化したシンプルな構造なため、配線処理が簡単です。

【特徴】
・NETIS登録技術　HK-200004-A
・加速度センサの採用により傾斜量の連続観測を実現。
・加速度センサの設置間隔は現場条件に合わせてカスタマイズ可能。
・加速度センサは独自開発のユニット構造により高耐久性を実現。
・センサケーブルのシンプル構造で設置作業の効率も向上。
・ケーブルガイド構造の採用により、地下水位も同時に観測可能。
・観測コスト削減・作業効率の向上に貢献します。


※詳しくはカタログダウンロード又はお問い合わせ下さい。

humming birdは、スマートフォン内蔵の２軸傾斜を用いた傾斜監視システムです。
現地にスマートフォン内蔵の計測ボックスを設置し、初期値登録をするだけで、現地の傾斜管理が可能となります。
計測データを定期的にサーバへ送信しますので、PCやタブレットを用いて現地の傾斜データの経時変化をリアルタイムに確認することが可能です。
また、管理基準値を設定し、基準値超過でもメール送信をおこないます。

【特徴】
○リアルタイム性
○警報機能
○データベース機能
○経済性

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

『ALPHIoT POWER』は、天候・環境変化に影響されにくいシンプル構造で安定出力＆長寿命の塩化チオニルリチウム電池（一次電池）を使用した屋外用電源BOXです。

電源の無い屋外や山間部での使用が想定される傾斜センサーにおいて、集積されたデータをクラウドに送信する際の電源として御使用頂けます。日陰や日の当たりにくい山中、積雪のある低温下でも安定した出力を確保。
日照時間や設置場所にほとんど制約を受けず、取り付けも簡単です。

また、お客様の設置環境や仕様に応じて電池容量を考慮した上で、
必要最小限のサイズでご提案もできるALPHIoT BATTERYもラインナップ。

【特長】
　■メンテナンスフリー/一次電池＋専用電源
　■広い温度範囲で安定した出力
　■12V、5V、3V系（3.6V(電池)、3.0V） マルチ出力
　■日照に左右されない設置が可能
　■防塵・防水・防滴・防爆（※SAFT(サフト)電池のみ）
　■使用温度範囲：-20℃～60℃

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

土木・建築業界の水中、土中での変位計測に課題はありませんか？

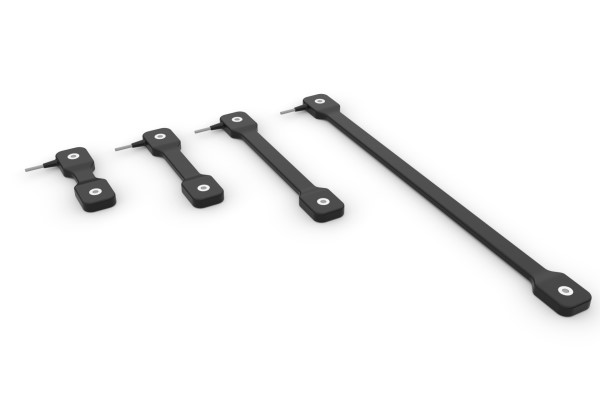

変位センサ『DSシリーズ』はゴム構造の静電容量型変位計センサです。
堅牢で振動のある環境で変位軸がずれても壊れることなく計測可能！
物体の変位、変形、クラックなどの計測ができます。シリコンゴム製で防水構造（IP68相当）なので振動のある場所、屋外、水中など劣悪な環境下でも使用できます。

【特長】
◆簡単な取り付け（M6用穴2か所）
◆屋外、高湿度など悪環境で使用可能。
◆全天候使用（耐UV コーティング）
◆耐振動、堅牢構造。

※仕様詳細はPDFをダウンロードしてご覧ください。お気軽にお問い合わせください。

変状計測・軌道計測で使用する『連結内空変位計』をご紹介します。

トンネル断面を伸縮ロッドと回転接手を複数連結させ、
それぞれの伸縮量と回転角度を計測して、二次元変形計測をします。

計測に関するご相談から計測機器・センサーの販売、設置、データ管理まで
お気軽にお問い合わせください。

【特長】
■トンネル断面を伸縮ロッドと回転接手を複数連結
■それぞれの伸縮量と回転角度を計測して、二次元変形計測を実施
■様々な形状や長手方向の鉛直・水平変位の計測が可能
■設置スペースが小さく、施工の邪魔にならない
■高い計測精度と長期安定性を実現

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

国土交通省 【 NETIS 】 新技術情報提供システムに登録されました ！！震災の影響などによる、地盤、法面、ビル、建築物、トンネル、道路、線路、その他構造物のズレや歪み撓みなど２４時間監視することが、今注目されています！多点を同時に計測監視することにより、変位を瞬時に検知し分析注意喚起することが可能です。人が行けない、立入ることの出来ない危険な場所、建物等の計測を効率よく行えます。
