支保工・仮設構造物の安全管理とは？課題と対策・製品を解説

世界各国において、古い橋梁の崩落や、建物の崩壊がニュースで報道されています。Temposonicsアブソリュートリニアスケールは、長期間の安定性、非接触、長い計測ストロークにおいても高精度等の特長を生かし、構造物の監視、施工管理に応用されています。Temposonicsは、従来の産業用途だけでなく、広く人の生命を守るセンサとして社会に貢献しています。

このシステムは、掘削・土留工事、自然斜面や法面工事、橋梁工事、立坑や推進工事、盛土工事といった多岐にわたる現場で幅広く活用されています。

■製品の主な特徴
約1年間の電池駆動が可能で、長期使用に対応
最大20kmの距離まで広範囲の計測が可能
100台以上のセンサを同時に接続できる高い拡張性

■こんな用途に最適
動態観測が必要な現場で効果的に利用
土留や矢板の変位測定に理想的なソリューション
橋桁やベントの傾斜監視にも活用可能

■システムの優れたポイント
電源不要で、現場での設置が容易
設置後、電源を入れるだけで、自動的に計測・記録・監視が始まります
ワイヤレス設計により、複雑な配線が不要で作業が簡略化
遠隔操作でリアルタイムのモニタリングや設定変更、初期設定もスムーズに行えます

■導入のメリット
電源工事のコストを大幅に削減
設置費用も低減でき、全体的な導入コストを抑制
手動作業の負担を軽減し、効率的な計測・監視が可能

本システムは、販売、レンタル、Wレンタルが可能です。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。＃

岐阜県揖斐郡揖斐川町を走る国道417号に架かる橋。
新しいトンネルや橋の整備に伴いバイパスが開通したため、1961年に架けられた新川尻橋（旧橋）は60年の役目を終え、発破工法により解体されました。

　・構造　鋼製ランガー橋
　・橋長　136.7 m
　・幅員　5.5 m
　・重量　223 ton

橋の両側、鋼製の部材をV型成形爆破線で切断し、揖斐川の河床に作った作業床へ一気に落下させ、地上での安全な機械解体工法へとつなぎます。

【特長】
■大規模な足場の設置が不要となり、工期短縮、コスト削減が見込める
■転落、墜落の危険を伴う高所作業を大幅に削減
■重量物の玉掛けの危険作業を大幅に削減
■自重による落下のため、特別な装置が不要
■落下後の形態が比較的安定しており、その後の機械解体がスムーズ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社で取り扱っている「無線傾斜監視システム」（NETIS登録番号：KT-230117-A）をご紹介いたします。

この製品は、橋梁工事、掘削工事、土留工事、立坑・推進工事、盛土・切土工事　など、様々な場所で活躍いたします。

■こんな特長があります
・電池で約1年駆動
・計測範囲は最大20km
・センサ接続数は100台以上

■こんな用途で使えます
・動態観測
・土留や矢板の変位計測
・橋桁やベントの傾斜監視

■ここが凄いんです
・現場で電源不要
・設置してスイッチを入れるだけで、自動で計測・記録・監視スタート
・ワイヤレスなので煩雑な配線作業なし
・遠隔からでもリアルタイムモニタリング、初期位置設定、各種設定変更が可能

■こんなふうに役立ちます
・電源工事のコスト削減
・機器の設置コスト削減
・人力での計測・記録・監視の手間削減

本システムは、販売、レンタル、Wレンタルが可能です。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

傾斜センサーを設置して橋梁現場におけるベントやサンドル、橋脚、橋台や、法面の傾斜変位を観測するシステムです。無線でデータを取り込み、WEBブラウザに表示します。

緊急性が高い現場において、常時傾斜計測することで現場の安全を守ります。電源を繋げることで常に稼働し、遠隔地のパソコンから任意の時間に計測指示、計測設定の変更が可能です。

NETIS：KT-170096-A

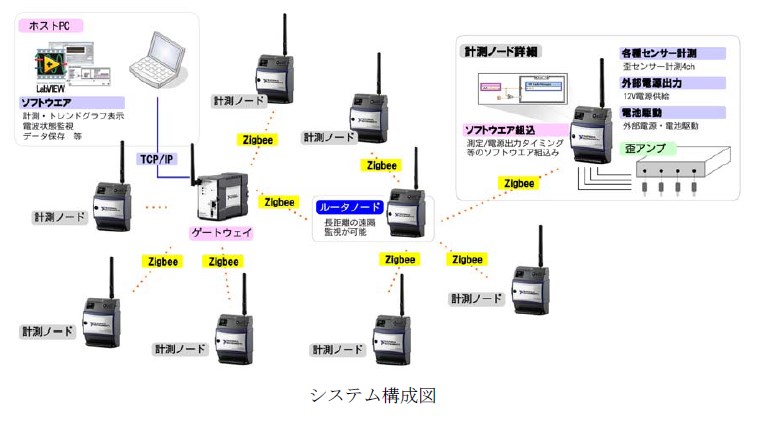

トンネル工事中の落盤防止を監視・モニタリングするシステム事例です。

トンネル掘削では、工事をより安全に行うために不安定箇所における
温度・ 湿度・岩盤面応力・岩盤面水分量等の情報を逐次モニタリングし、
異常をいち早く検知して事故が発生する前に処置を施すことが求められます。

従来の方法では、センサ等の設置も掘削場所が移動するたびに移動させる
必要があり、コストに見合う安全性確保のモニタリングには限界がありました。

本システムは、Zigbeeを使用した無線ネットワークモジュール（WSN）を
使用し、分散された各所の歪データを一元管理・長時間監視します。

【課題】
■100m程度離れた場所でモニタリング出来ること
■長期間の連続安定監視が出来ること
■歪センサーへの電源供給トリガを計測ノード側から出力すること
■また、出力タイミングを設定し、計測ノードに組み込めること
■設置が容易なこと
■短納期（3週間前後）で、納品出来ること
■3ヶ月以上電池交換のいらないこと
■安価であること

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

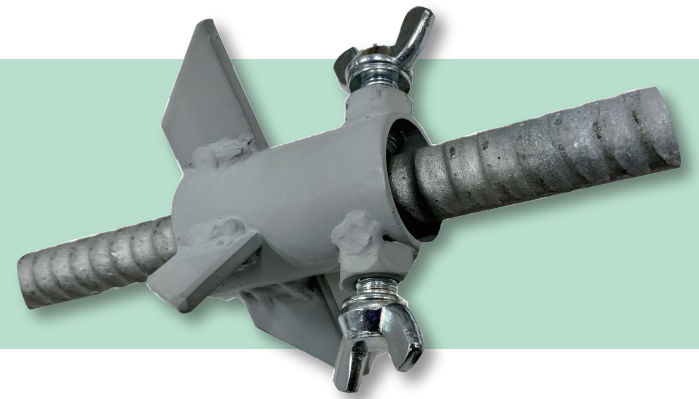

『ピッタリ余長』は、センタリングも出来るロックボルトの
頭部余長管理ツールです。

ボルトが削孔穴の中心にセンタリングされ、頭部余長管理が容易。
繰り返し使う事が出来ます。

ご要望の際はお気軽にお問い合わせください。

【特長】
■頭部余長管理が容易に可能
■ボルトが削孔穴の中心にセンタリングされる
■繰り返し使う事が出来る

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

株式会社高洋商会では、
「加古川小野線」をはじめ、
「徳島自動車道」や、
「穴道JCT」など、
さまざまな、アールトラス支保工を行なっております。

【特徴】
○橋脚やトンネルなどの施工に適した移動型枠のご提案が可能
○組立指導も責任をもって行っている

詳しくはお問い合わせ下さい。

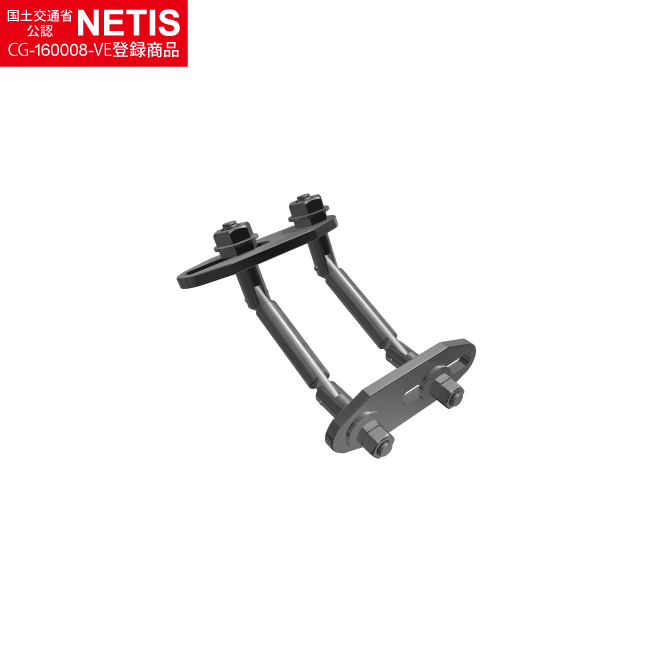

イーグルクランプ社製『SPチョーバンT』は、橋梁架設、
桁の落とし込み連結時に、スプライスプレート（添接板）の
開閉作業をサポートする保持具（ヒンジ）です。

従来のような番線やワイヤーによる作業に比べ、
「安全性」「作業性」の向上を図ることができます。

【特長】
■針金で仮止めよりも安全に作業ができる
■作業効率のクオリティーが上がる
■橋桁のブロックを落とし込む際に、
　スプライスプレートの開閉が自由自在にできる
■耐荷重試験、引張り強度試験実施済み

※ページ下部で使用方法動画を配信中！
