モニタリングシステム導入とは？課題と対策・製品を解説

インフラ業界では、橋梁やトンネルなどの構造物の健全性を維持するために、継続的な監視が求められます。特に、振動は構造物の劣化や異常の兆候を示す重要な指標となります。ニアライン-PMは、無線型の振動センサーにより、インフラ設備の振動を定量的・客観的に管理し、早期の異常検知を可能にします。配線工事が不要で、後付けも容易なため、既存の設備にも手軽に導入できます。 【活用シーン】 ・橋梁 ・トンネル ・プラント設備 【導入の効果】 ・設備の異常を早期に発見し、修繕コストを削減 ・計画的なメンテナンスを可能にし、設備の長寿命化に貢献 ・遠隔監視により、点検作業の効率化

トンネル業界では、構造物の安全性確保が最重要課題です。ボルトの緩みは、トンネルの崩落や重大事故につながるリスクを高めます。振動や経年劣化によりボルトの軸力が変化しやすく、定期的な点検と適切な管理が不可欠です。UI-27AFは、高精度な軸力測定により、ボルトの異常を早期に発見し、トンネルの安全性を向上に貢献します。 【活用シーン】 ・トンネル構造物のボルト軸力測定 ・定期点検時のボルト軸力測定 ・メンテナンス、改修時のボルト軸力管理 【導入の効果】 ・ボルトの緩みによる事故を未然に防止 ・構造物の安定性向上に貢献 ・メンテナンスコストの削減

橋梁業界では、構造物の安全性確保のため、継続的なモニタリングが不可欠です。特に、交通量増加や老朽化が進む橋梁においては、微小な振動の変化を早期に検知し、適切な対策を講じることが求められます。振動レベルの異常は、構造的な問題の兆候である可能性があり、見過ごすと重大な事故につながるリスクがあります。当社のクラウド型 振動レベル計測システムは、橋梁の振動レベルを遠隔からリアルタイムで監視し、構造健全性の維持に貢献します。 【活用シーン】 ・橋梁の日常的な振動監視 ・地震や強風時の振動監視 ・橋梁の劣化診断 【導入の効果】 ・橋梁の異常を早期発見し、事故を未然に防止 ・点検コストの削減 ・構造物の長寿命化

橋梁の挙動測定においては、構造物のわずかな傾きや変位を正確に把握することが重要です。地震や風、経年劣化による橋梁の変形を早期に検出し、安全性を確保するためには、高精度な傾斜計が不可欠です。CM-961Aは、MEMS加速度計を採用し、±5°から±45°までの範囲で高精度な傾斜角検出が可能です。金属ケースを採用しているため、耐衝撃性、耐振動性にも優れ、過酷な環境下での使用にも対応します。 【活用シーン】 ・橋梁の傾斜監視 ・地震時の挙動測定 ・風荷重による変位測定 【導入の効果】 ・橋梁の安全管理の強化 ・早期の異常検知による事故防止 ・メンテナンスコストの削減

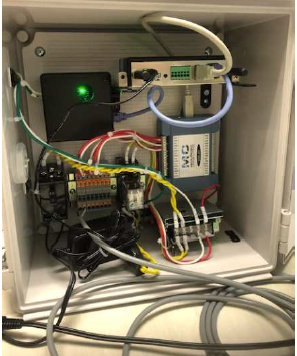

「亀裂診断 IOTシステム自動データ収集装置」は、圧電素子センサーを トンネル内、橋梁、高速道路、建物の任意場所に設置し、常設で亀裂を 診断する装置です。 圧電素子センサーの信号を受信する検知BOXにすべてM2Mルータ(4G LTE) を搭載し分散監視。 解析データについては、取得した波形データはすべてデータロガーで データを蓄積し、定期的にサーバーに送信され蓄積されます。 【特長】 ■1-Wire 温度素子 ■オプションでその他センサーの入力も可能 ■ネットワークカメラも接続可能(オプション対応) ■地震計も入力出来る(オプション) ■現場状態を遠隔でカメラ監視 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当資料では、液体圧力モニタリングシステム「エキアツミエルカ」を活用した 橋梁の補修工事についてご紹介しております。 橋梁は構造が複雑で補修工種も多岐に亘り、ジャッキアップ時は定期的に クリアランスや圧力を確認し、施工時の安全管理を行っています。 当製品は、圧力や荷重・変位のデータ確認をするために現地に行く時間を削減。 また、表・グラフで長期的な傾向を把握できます。 【掲載内容】 ■エキアツミエルカ 補修工事について ■エキアツミエルカ 概要 ■エキアツミエルカ 特長について ■エキアツミエルカ 現場導入事例 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

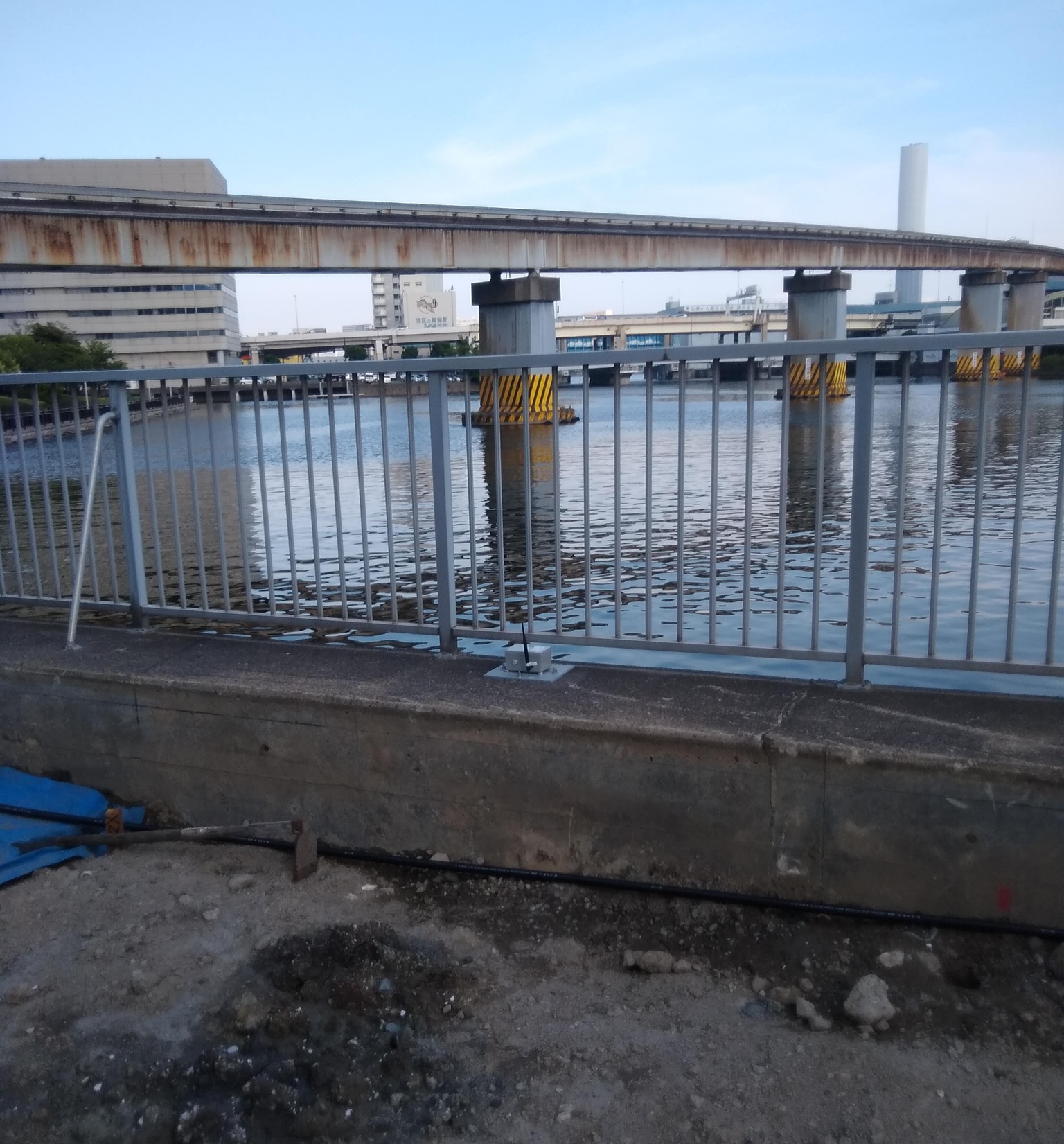

このシステムは、掘削・土留工事、自然斜面や法面工事、橋梁工事、立坑や推進工事、盛土工事といった多岐にわたる現場で幅広く活用されています。 ■製品の主な特徴 約1年間の電池駆動が可能で、長期使用に対応 最大20kmの距離まで広範囲の計測が可能 100台以上のセンサを同時に接続できる高い拡張性 ■こんな用途に最適 動態観測が必要な現場で効果的に利用 土留や矢板の変位測定に理想的なソリューション 橋桁やベントの傾斜監視にも活用可能 ■システムの優れたポイント 電源不要で、現場での設置が容易 設置後、電源を入れるだけで、自動的に計測・記録・監視が始まります ワイヤレス設計により、複雑な配線が不要で作業が簡略化 遠隔操作でリアルタイムのモニタリングや設定変更、初期設定もスムーズに行えます ■導入のメリット 電源工事のコストを大幅に削減 設置費用も低減でき、全体的な導入コストを抑制 手動作業の負担を軽減し、効率的な計測・監視が可能 本システムは、販売、レンタル、Wレンタルが可能です。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。＃

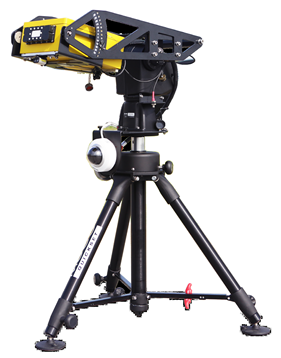

最先端ArcSAR合成開口技術を使用し、15秒毎に計測ヘッドを左右に動かし、切羽全面をスキャンします。 計測精度は、0.1mm以下と非常に高精度な計測が可能です。 【特長】 ・24時間切羽監視が可能 ・15秒毎に切羽をスキャン（24時間で5,760回スキャン） ・0.1mm精度で計測可能 ・落石前の微小な変位、挙動を高精度で検知 ・スキャンデータはリアルタイムで処理し、タブレットに結果を表示 ・初期変動を検知し、警報発令 ・データは遠隔地からも閲覧可能

このシステムは、ひずみ計測ユニットを磁石で測定対象に貼りつけるだけで、簡単にひずみが計測できるものです。面倒な配線や、ひずみゲージを貼り付ける難しい作業は不要で、計測したデータはクラウドより遠隔からリアルタイムでのモニタリングが可能です。 また、本システムは独自のIoT無線UNISONetを搭載しており、無線による安定したデータ収集が可能です。 ■こんな特徴があります！ ・ひずみセンサを磁石で張り付けるだけの簡単設置 ・面倒な配線や、ひずみゲージを貼り付ける難しい作業は不要 ・遠隔からのリアルタイムモニタリングが可能 ■以下のような用途でのご使用が期待できます！ ・健全性モニタリング ・安全監視 ・強度評価 ■クラウドにより遠隔から以下が可能です。！ ・ひずみのリアルタイムモニタリング ・温度もモニタリング可 ・csvデータのダウンロード ・ゼロ（初期値）設定 ・データ収集周期の変更 本システムは、販売、レンタル、Wレンタルが可能です。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

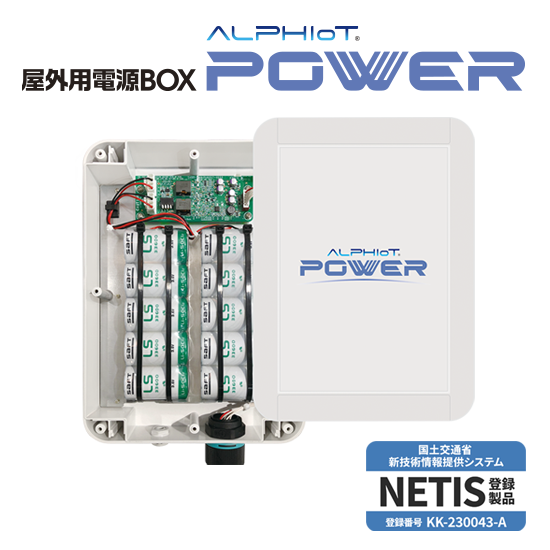

『ALPHIoT POWER』は、天候・環境変化に影響されにくいシンプル構造で安定出力＆長寿命の塩化チオニルリチウム電池（一次電池）を使用した屋外用電源BOXです。 建造物に加え、既設トンネルの沈下・浮き上がりや地表面の沈下などをモニタリングする歪センサーにおいて、計測データの送信部分には屋外用電源BOXが便利です。 太陽光パネルの置き換えにもなり、日陰や日の当たりにくい山中、積雪のある低温下でも安定した出力を確保。 日照時間や設置場所にほとんど制約を受けず取り付けも簡単です。 また、お客様の設置環境や仕様に応じて電池容量を考慮した上で、 必要最小限のサイズでご提案もできるALPHIoT BATTERYもラインナップ。 【特長】 　■メンテナンスフリー/一次電池＋専用電源 　■広い温度範囲で安定した出力 　■12V、5V、3V系（3.6V(電池)、3.0V） マルチ出力 　■日照に左右されない設置が可能 　■防塵・防水・防滴・防爆（※SAFT(サフト)電池のみ） 　■使用温度範囲：-20℃～60℃ ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

【NETIS登録番号】QS-240001-A 『地中変位計 ShapeArray CLOUD』は、3軸重力加速度センサ(MEMS)を用いた 3D地中変位計です。 地すべり、護岸、橋梁、トンネル、鉄道、液状化対策、ダムなど 様々なシーンで、0.01mm(誤差±1.5mm)の分解能で遠隔モニタリングが可能。 取得したデータをCSV形式で簡単にダウンロードすることができます。 ご用命の際は、お気軽にお問い合わせください。 【特長】 ■様々な方向に設置可能 ■鉛直設置(法面・切土・盛土の変位) ■水平設置(沈下計測・切羽先行変位) ■曲面設置(トンネルの内空変位) ■加速度センサーの精度と分解能 ■楽々設置 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

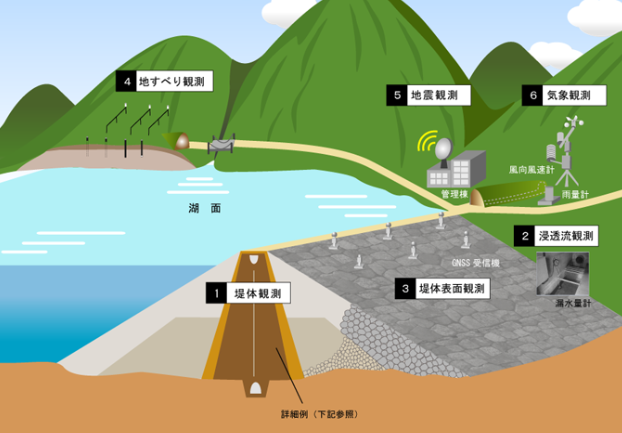

当社が取り扱う『ダム計測システム』をご紹介します。 ロックフィルダムの堤体観測や地すべり観測、維持・ 管理に役立つ機器を提供。 ダムのトータル計測システムのご提案をいたします。 また、コンクリートダムの堤体や周辺地山の計測、維持管理に役立つ機器も 提供しており、総合システムとして、ご利用いただけます。 【特長】 ＜ロックフィルダム＞ ■堤体埋設計器は、計測ケーブルにて接続 ■誘導雷の影響を受けにくい差動トランス式センサを採用 ■変位計測（層別沈下計、岩盤変位計）は摺動抵抗式センサを採用しており、大変位の計測が可能 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

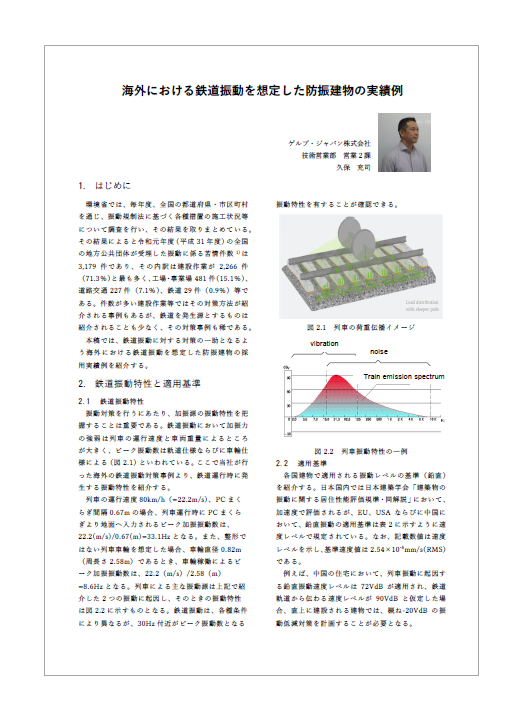

当資料は、鉄道振動に対する対策の一助となるよう海外における鉄道振動を想定した 防振建物の採用実績例をご紹介しています。 中国・上海市に2014年に完成したShanghaiSymphony Hallに採用された 防振建物の事例や、北京大学内に新設されたオフィス棟と教室兼実験室棟 の地下鉄振動対策の事例、NOVODAMP(R)を用いた軌道防振の振動対策などを掲載。 ぜひ、ご一読ください。 【掲載内容】 ■はじめに ■鉄道振動特性と適用基準 ■鉄道振動対策の実績例 ■まとめ ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

変位センサ『DSシリーズ』を、構造ヘルスモニタリングに採用した事例を ご紹介します。 当事例では、相対変位を測定するために、橋台と桁座面の間のブリッジの 両端に「DS100」を2つ設置。 さまざまな温度での橋の変位を監視して、亀裂の発生を予測し、 一般的な診断を実行する目的で導入しました。 【事例概要】 ■場所：ノルウェー ■構造：橋 ■測定：変位（桁座面 / 橋台） ■設置日：2021年12月16日 ■電源：バッテリー ■データ取得方法：ワイヤレスクラウドベース ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

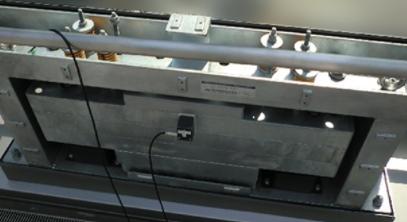

ブリッジ（歩行者デッキ、歩道橋）の振動・制振対策事例をご紹介します。 新築建物と既存建物間を結ぶブリッジ（歩行者デッキ）に対し、 歩行振動の抑制を目的として制振装置（TMD）が設置されました。 このTMDの効果により、歩行時の振幅および振動の持続時間が大幅に 減少しました。 【事例概要】 ■対策のポイント：意匠を損なわないよう、薄型形状のTMDを設置 ■対策：新築側ブリッジ部分のみ制振対策 ■効果：TMDの効果により体感振動レベルを大幅に低減 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

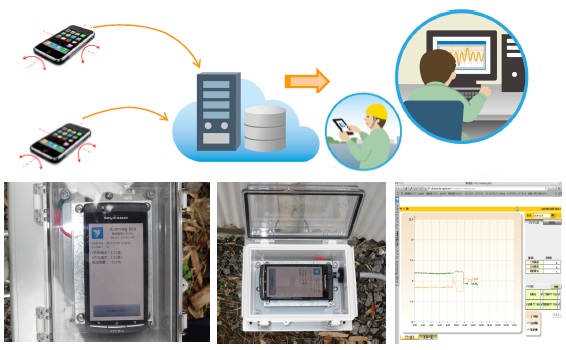

humming birdは、スマートフォン内蔵の２軸傾斜を用いた傾斜監視システムです。 現地にスマートフォン内蔵の計測ボックスを設置し、初期値登録をするだけで、現地の傾斜管理が可能となります。 計測データを定期的にサーバへ送信しますので、PCやタブレットを用いて現地の傾斜データの経時変化をリアルタイムに確認することが可能です。 また、管理基準値を設定し、基準値超過でもメール送信をおこないます。 【特徴】 ○リアルタイム性 ○警報機能 ○データベース機能 ○経済性 詳しくはお問い合わせ、またはカタログをダウンロードしてください。

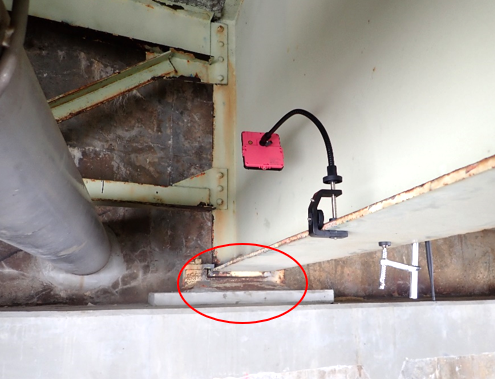

道路橋に関わる業務を行っている株式会社新日本コンサルタント様にて 「LiLz Gauge」を導入いただいた事例をご紹介いたします。 同社で行う点検頻度は5年に1回ですが、橋の挙動を正確に把握するには 5年に1回では不十分な場合がありました。 導入後は、1日3回撮影をすることで、雨天時に本当に主桁端への雨水の 落下が起きていないか確認することができるようになりました。 【事例概要】 ■課題 ・5年に1回の点検のみだと腐食している事実のみが分かり、どのように 　腐食していったのか、本当に雨による影響での腐食なのか正確に把握できない ■結果 ・1日3回撮影をすることで、雨天時に本当に主桁端への雨水の落下が起きていないか 　確認できた ※詳しくは関連リンクをご覧いただくか、お気軽にお問い合わせ下さい。

『ALPHIoT POWER』は、天候・環境変化に影響されにくいシンプル構造で安定出力＆長寿命の塩化チオニルリチウム電池（一次電池）を使用した屋外用電源BOXです。 橋梁モニタリングは使用する変位・加速度・傾斜・振動等の各センサにて状態をリアルタイムで検知しクラウド管理を行っています。厳しい環境下でも適切なデータ送信が安定して行える様設計した屋外用電源BOXを是非ご採用下さい。日照の問題を気にせず低温下でも安定した出力を確保。 設置場所にほとんど制約を受けず、取り付けも簡単です。 また、お客様の設置環境や仕様に応じて電池容量を考慮した上で、 必要最小限のサイズでご提案もできるALPHIoT BATTERYもラインナップ。 【特長】 　■メンテナンスフリー/一次電池＋専用電源 　■広い温度範囲で安定した出力 　■12V、5V、3V系（3.6V(電池)、3.0V） マルチ出力 　■日照に左右されない設置が可能 　■防塵・防水・防滴・防爆（※SAFT(サフト)電池のみ） 　■使用温度範囲：-20℃～60℃ ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社で取り扱っている「無線傾斜監視システム」（NETIS登録番号：KT-230117-A）をご紹介いたします。 この製品は、橋梁工事、掘削工事、土留工事、立坑・推進工事、盛土・切土工事　など、様々な場所で活躍いたします。 ■こんな特長があります ・電池で約1年駆動 ・計測範囲は最大20km ・センサ接続数は100台以上 ■こんな用途で使えます ・動態観測 ・土留や矢板の変位計測 ・橋桁やベントの傾斜監視 ■ここが凄いんです ・現場で電源不要 ・設置してスイッチを入れるだけで、自動で計測・記録・監視スタート ・ワイヤレスなので煩雑な配線作業なし ・遠隔からでもリアルタイムモニタリング、初期位置設定、各種設定変更が可能 ■こんなふうに役立ちます ・電源工事のコスト削減 ・機器の設置コスト削減 ・人力での計測・記録・監視の手間削減 本システムは、販売、レンタル、Wレンタルが可能です。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『ALPHIoT POWER』は、天候・環境変化に影響されにくいシンプル構造で安定出力＆長寿命の塩化チオニルリチウム電池（一次電池）を使用した屋外用電源BOXです。 電源の無い屋外や山間部での使用が想定される傾斜センサーにおいて、集積されたデータをクラウドに送信する際の電源として御使用頂けます。日陰や日の当たりにくい山中、積雪のある低温下でも安定した出力を確保。 日照時間や設置場所にほとんど制約を受けず、取り付けも簡単です。 また、お客様の設置環境や仕様に応じて電池容量を考慮した上で、 必要最小限のサイズでご提案もできるALPHIoT BATTERYもラインナップ。 【特長】 　■メンテナンスフリー/一次電池＋専用電源 　■広い温度範囲で安定した出力 　■12V、5V、3V系（3.6V(電池)、3.0V） マルチ出力 　■日照に左右されない設置が可能 　■防塵・防水・防滴・防爆（※SAFT(サフト)電池のみ） 　■使用温度範囲：-20℃～60℃ ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
