橋梁業界では、部材の安全かつ効率的な運搬が求められます。特に、高所での作業や、重量のある部材の移動においては、安全性が最重要課題です。不適切な運搬方法は、作業員の安全を脅かすだけでなく、工期の遅延やコスト増加にもつながりかねません。インガソール・ランド社製『LIFTCHAIN エアホイストシリーズ』は、頑丈・小型・軽量で防爆環境での使用に適したエア駆動のホイストです。吊り上げ能力は1t～100tまで幅広くラインアップ。電気を使用しないため、引火・爆発の心配をせず、橋梁建設・メンテナンス現場での安全な部材運搬をサポートします。

【活用シーン】
・橋梁建設現場での部材の吊り上げ
・橋梁のメンテナンス作業における部材の移動
・高所作業での部材の安全な運搬

【導入の効果】
・安全性の向上：防爆仕様により、引火・爆発のリスクを低減
・作業効率の向上：1t～100tまでの幅広い吊り上げ能力
・コスト削減：レンタル可能で、必要な時に必要な期間だけ利用可能

鉱業業界では、重機や設備が過酷な環境下で使用されるため、摩耗による部品の劣化が大きな課題です。特に、油圧シリンダや可動部のシールは、粉塵や高圧にさらされやすく、早期の摩耗や破損が生産効率を低下させる要因となります。Hallite社の高性能PTFEおよびエンプラ製品は、このような摩耗の問題に対し、高い耐久性と長寿命を提供します。低摩擦でスティックスリップを抑制し、圧力スパイクから衝撃荷重を吸収することで、鉱業における設備の安定稼働に貢献します。

【活用シーン】
・油圧ショベル
・鉱山機械
・破砕機

【導入の効果】
・摩耗による部品交換頻度の削減
・設備の稼働率向上
・メンテナンスコストの削減

橋梁業界では、構造物の安全性と耐久性を確保するために、高圧油圧を利用した作業が不可欠です。特に、橋梁の建設や補修作業においては、油圧シリンダを用いた重量物の移動や、高圧での試験が求められます。エナパック エアハイドロポンプは、圧縮エアを供給するだけで高圧油圧を発生させ、これらの作業を効率的に行えるようにします。

【活用シーン】
・橋梁の建設現場での重量物移動
・橋梁の補修作業における油圧ジャッキの使用
・橋梁の構造試験

【導入の効果】
・高圧油圧作業の効率化
・作業時間の短縮
・安全性の向上

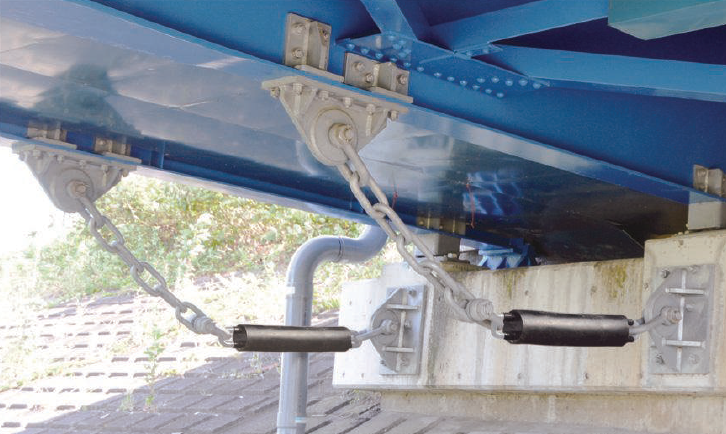

『Gタイプ』は、繰り返し載荷に対しても衝撃緩和が可能な落橋防止装置です。

ゴムで被覆されたショックレスチェーンの使用により、地震時の衝撃を
確実に緩和可能。地震荷重作用後も変状が無ければ交換不要で再使用可能。

ゴムの材質は、天然ゴムと合成ゴムを混合した加硫物。鋼材表面処理は、
すべての部材を溶融亜鉛めっきHDZ 55(JIS H 8641)とし、耐久性を
確保しています。

【特長】
■ゴムで被覆されたショックレスチェーンの使用により、地震時の衝撃を確実に緩和
■干渉物の状況に応じて、取付位置の変更が可能
■取付ブラケットのサイズを小さくできる
■橋梁に斜角がある場合でも、リンク数・取付角度の変更等により対応が可能

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

桁送り出し装置『SBシリーズ』による橋桁の送り出し力は、ノンフリクション
プレートを用いることにより、送り出し用油圧ジャッキの送り出し力は
橋桁総重量の1／20～1／10程度の僅少値で十分です。

橋桁の送り出し作業はすべて油圧制御で行うことができますので、作業を
単純化するとともに、集中制御が可能。

プレストレストコンクリート橋その他、大重量物の水平移動などにも使用でき、
利用価値は極めて広範囲に及びます。なお、当装置を作動させるため、
盛替用油圧ジャッキ・油圧ポンプと併せて使用します。

【特長】
■送り出し力は橋桁総重量の1／20～1／10程度の僅少値で十分
■橋桁の送り出し作業はすべて油圧制御で行うことができる
■作業を単純化するとともに、集中制御が可能
■プレストレストコンクリート橋その他、大重量物の水平移動などにも
　使用でき、利用価値は極めて広範囲に及ぶ

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『ケーブルテンションメータ』は、吊り橋、斜張橋等を支える重要なケーブル
の張力が、規定値内に収まってるかを計測する装置です。

ノートパソコンを使用して製品化した物では、センサーアンプ、フィルター
等の電子回路はアルミトランク内に収納してコンパクトにまとめ、携帯性を
持たせてあります。

この他にも、「机上設置型多チャンネル装置」などがごさいます。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当資料では、液体圧力モニタリングシステム「エキアツミエルカ」を活用した
橋梁の補修工事についてご紹介しております。

橋梁は構造が複雑で補修工種も多岐に亘り、ジャッキアップ時は定期的に
クリアランスや圧力を確認し、施工時の安全管理を行っています。

当製品は、圧力や荷重・変位のデータ確認をするために現地に行く時間を削減。
また、表・グラフで長期的な傾向を把握できます。

【掲載内容】
■エキアツミエルカ 補修工事について
■エキアツミエルカ 概要
■エキアツミエルカ 特長について
■エキアツミエルカ 現場導入事例

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社が取り扱う、パイプビーム形式の『水管橋』をご紹介いたします。

単純支持形式、一端固定他端自由支持形式、両端固定形式、連続支持形式の
4種類に大別。

鋼管の持つ強靭性を有効に活かし、通水管自体を桁として作用荷重に
対応させる形式であり、水管橋として多くの実績があります。

【ラインアップ】
■単純支持形式
■一端固定他端自由支持形式

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、鋼構造物の設計・製作・据付を承っております。

橋梁桁本体はもちろん、検査路や排水装置等の二次部材の製作、
耐震補強用ブラケットの製作や橋脚補強部材の製作など、
様々なノウハウを持ち幅広いニーズに対応。

他にも、各種プラント向けタンク・架台、各種イベント向け鉄骨を初め、
水門や鉄塔の製作まで単純な構造物から複雑な構造物まで製作いたします。

【実績】
■新東名相模川橋 - 橋体製作
■セグメント
■永代橋長寿命化工事
■御船川橋 - 縦/横桁、対傾構製作
■沈埋函　など

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

『トリオコート』は、ナイロン樹脂を独自技術でねじ全体に塗布し、
「ゆるみ止め・シール性・環境性」の機能を付加するコーティング技術。

塩害に強く、屋外の過酷な環境でも問題なく使え、腐食や焼付きも防止。
ナイロンコートによる絶縁効果も発揮します。
短納期・小ロットに対応できるほか、コーティングの厚さも変更可能です。

【採用実績】
■採用目的：ゆるみ止め・耐候性
・塩水による劣化防止

※詳しくは「ダウンロード」より事例集をご覧ください。

「FRP BRIDGE」は、軽量性と耐久性に優れたFRP材を使用した橋梁です。

人力でしか架設できない場所での吊り橋施工事例の1つとして、
「比地大滝吊り橋（沖縄県）」を紹介いたします。

【施工事例】
■構造：橋長（50mL × 1.5mW）
■使用材料
・高欄：FRP（引抜材）
・床板：FRP（引抜材）
・構造材：FRP（引抜材）

このほか「霧島山用水管理橋 天渓橋」や「やんばる学びの森 森林散策路」など、
数多くのプロジェクトで施工実績を積んでおります。

詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

老朽化した橋(橋梁、橋脚、橋台)の撤去には、機械施工による解体が困難である等、常に多くの難題がつきまといます。

当社が半世紀以上の歴史の中で研鑽してきた発破技術は、綿密な発破設計により必要最小限の爆薬を用い、構造的に安定している状態から一気に倒壊、落下させ、地上での安全な機械解体工程へとつなぐことが可能です。

発破以外にも多くの解体工法をご用意しており、現場毎の様々な状況に対応が可能です。
長らく地域の発展や人々の交流に一役買ってきた橋。
多くの想いが詰まった橋の最期を、是非当社にお任せください。

【特長】
■大規模な足場の設置が不要となり、工期短縮、コスト削減が見込める
■転落、墜落の危険を伴う高所作業を大幅に削減
■老朽化、崩落のおそれのある橋へのアプローチを削減
■解体作業中、橋に作用する負荷応力を低減
■安全性が大きく向上
■様々な構造の橋に対応が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『シュアツイスト』は、片側施工用のタッピング型のワンサイドボルトです。

独自のねじ形状によって高い接合強度が得られます。

屋根材の締結、防音壁・遮音壁の取付、無溶接胴縁の部材接合、
橋梁の補強等、さまざまな用途でご使用いただけます。

【特長】
■市販のインパクトレンチで施工ができ、専用工具は不要
■下孔を開けるだけでねじ山を立てる加工が不要
■締め付け後、着脱が可能
■高耐食表面処理を標準採用

※関東近郊であれば訪問実演ができます。お気軽にご相談ください。
　仕様詳細はPDFをダウンロードしてご覧ください。

常石鉄工株式会社の建設業では、橋梁の製作・架設工事を主とし、中でも
海上輸送を必要とする浮桟橋・渡橋の製作・架設を得意としています。

また、長年培ってきた経験と設計技術を活かし、既設橋梁の維持補修・
耐震補強工事にも力を入れています。

歩道橋や跨道橋など、様々な実績がございます。ご用命の際は、
お気軽にお問い合わせ下さい。

【実績例】
■歩道橋
■跨道橋
■渡橋
■浮函

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

老朽化が進む日本の橋梁。
橋梁工事において重量資材運搬や支承取替工事が
増加しております。
床板上で揚重機が使えなかったり、反力がとりづらかったり
狭い個所での重量物の移動など制約が多く、
搬送機器の選定も気になるところです。

この度は支承搬入・取替作業に
『FKローラー低床タイプ』をご導入頂きました。

100Vコンセントから使用可能。無駄な配線・制御装置はなく、手動用ハンドル標準装備です。
また、ウレタン車輪で屋内使用が可能。

10t、20tタイプ標準ラインナップ。40ｔ搬送タイプ製作実績あり（200V仕様）各種特注仕様に対応可能です。是非ご相談下さい。

【特長】
■100Vコンセントから使用可能
■無駄な配線・制御装置がない
■手動用ハンドル標準装備
■ウレタン車輪（屋内使用可）
■質量約87kg
■吊り上げ用リング付
※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。

ベトナムで、和風庭園の池にかかるアルミ鋳物の橋を納入した実績について
ご紹介いたします。

お客様の池は曲がりくねっていて、それにあった橋を作らなければ
なりませんでした。

何度もお客様と打合せを繰り返し、庭の測量も綿密に行い、庭にあった
設計を提案しました。塗装色は、お客様が既存の門扉と同じ色を
ご希望でしたので色を合わせた塗料を用意しました。

【概要】
■課題
・池は曲がりくねっていて、それにあった橋を作らなければならなかった
■結果
・人が渡っても、もちろん問題がない強度を実現
・お客様からは「非常に満足しました」というお言葉をいただいた

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

■バキュームインフュージョン　Vacuum Infusion
　型の上に重ねたガラス繊維マット全体をフィルムで覆って密閉し、ガラス繊維層の空気を抜いて完全な真空状態をつくります。
次に、真空の力を利用してガラス繊維層にポリエステル樹脂を注入し、隅々まで行き渡らせて、均一で強靱なＦＲＰ積層材を造ります。この製造方法を
　「Vacuum Infusion(VI)：バキュームインフュージョン」
と称しています。この製法は風力発電の風車の大きな羽根やヨットの船殻の製作にも用いられています。ＦＲＰ橋梁の構造部材にはこの製法による積層材が使われています。
ガラス繊維の含有率が高く、軽くて強靱な積層材が得られ、しかも非常に大きいサイズの積層板が製作できる利点があります。型の形状は平面でも曲面でも自由にデザインできますので、優美な形状の橋桁の製作が可能となります。

『PC鋼棒』は端部に転造ネジ加工を施しているため簡単に定着が可能です。高性能・高品質の緊張材で、ゼネコンなどを含め、コンクリート関連の各工法に適した丸鋼棒です。

プレストレスコンクリート（PC鋼棒） の技術を用いることによって、
コンクリートの弱点である【圧縮には強いが引張には弱い】を克服することができます。

★2018年10月　JIS　G3109　B種1号21ΦでJIS認証を取得
★2020年5月　B種1号、C種1号　15ｍｍ～40ｍｍサイズで認証取得
※異形ＰＣ鋼棒（D22，25，32，36）Ｂ種1号　認証（2020年5月）

橋梁関係、耐震補強工事関連、コンクリート2次製品に至るまで
様々な分野で実績を重ねております。

【特長】
■定着部品とのセット納入が可能
■リラクセーション試験を自社で行うため、品質管理体制が充実
■三和アンボンドPC鋼棒も対応可能

製品についての詳細はPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

産業道路はバンコクの主要な工業地域の交通渋滞の緩和を目的に建設されました。
このプロジェクトは、長さ７００ｍ、高さ１７２ｍの2つの斜張橋と１３ｋｍの道路部分から構成されており、エナパックの送り出し制御システムで施工されました。

【掲載内容】
○産業環状道路（IRR）
○サンフランシスコ・ベイ・ブリッジ
○ミヨー高架橋
○バレンシア港旋回橋

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

『メタルロード工法』は、格点部において杭と横桁および主桁が
剛結している立体ラーメンプレハブ桟道橋です。
主に中山間部の急傾斜面の道路建設に適しております。

地形や施工条件に合わせて適した構造タイプを適用します。
「拡幅タイプ」をはじめ、「山側張り出しタイプ」や「独立タイプ」を
ご用意。地形や施工条件に合わせて適した構造タイプを適用します。

【特長】
■耐震性に優れる
■部材の運搬・架設が容易
■現地施工期間が短い
■既存交通を確保しながら拡幅が可能
■自然環境に配慮
■豊富な実績

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

「仮締切LPF工法」は河川・海・ダム等の水中構造物の仮締切をライナープレートで構築する工法です
仮締切LPF工法は下記により工期短縮、休日確保に貢献します
・各橋脚毎の特注部材製作を低減
・現場条件から好適な形状を選定

人力施工のみでも対応可能で、空頭制限1.0ｍ程度以下の環境でも施工可能

※「仮締切LPF工法」の施工実績が掲載された事例集をご覧ください

【特長】
■ライナープレート・H鋼(補強リング)・支保工で構成
■水面上で筒状組立、水中に設置
■空頭制限1.0ｍ程度での施工が可能！※実績1.2m
■無振動・狭隘部での施工が可能！

※工法比較資料、施工事例集はPDFをダウンロードしてご覧ください。

『クリスタルジュエリー工法』は、透明塗膜を形成し、維持管理が行いやすい
錆進行抑制防水型蛍光クリア樹脂防食塗装システムです。

防食性、耐候性、変形追随性、耐オゾン性に優れた「特殊クリアシリコーン
樹脂塗料」であり、鋼材やコンクリート、ゴムにシームレスに塗布でき、
部材の境界部の腐食も抑制可能。

橋梁等の鋼・ゴム・コンクリート構造物躯体の防食・劣化を防ぐ長寿命化に
向けた支承付近の補修対策に有効です。

【特長】
■鋼材やコンクリート、ゴムにシームレスに塗布でき、部材の境界部の腐食も
　抑制可能
■透明塗膜を形成し、維持管理が行いやすい
■透明塗膜であるが、ブラックライトを照射する事で各層が異なる発色するので
　塗り残し防止する事ができ品質の安定化が図れる
■腐食を生じ易かった支承付近を素地調整2種、3種程度の処理で長寿命化
を図れる。
■防水性に優れ、水の影響を受けやすい箇所においても防水効果を付与できる。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

材料入手から製缶、仮組、溶融亜鉛メッキ、ブラスト、そして仕上塗装まで、全ての工程を自社内で一貫して行った製品です。

主桁と手摺には異なる仕様が採用されており、手摺にはメッキ処理が施されました。

ブラスト作業によって素地調整を行い、表面のゴミや塗装を除去しました。

塗装工程では、防錆や美観のために複数の塗料を重ね塗りしています。

全体の工期は約1.5ヶ月かかりましたが、その結果、高品質な製品が完成しました。]

原田鉄工 広島 公式リンク

ウォータージェット工法で使用する『JMK-XYZ2100』をご紹介します。

橋の支承周辺、遊間部など狭隘部のコンクリートをはつるための
専用装置。最小80mmの狭隘部でもコンクリートを除去できます。

2軸の可動領域を遠隔で操作できるので、狭隘部を広範囲で効率的に
作業が行えます。

【特長】
■橋の支承周辺、遊間部など狭隘部のコンクリートをはつる
■最小80mmの狭隘部でもコンクリートを除去可能
■2軸の可動領域を遠隔で操作できる
■狭隘部を広範囲で効率的に作業が行える

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『ラバトップジョイント250MJ』は、走行性、止水性を大幅に向上させた
橋梁用埋設型ジョイントです。

新発想の伸縮構造により最小ジョイント幅で20mmの伸縮量を確保。
タイヤの接する面を小さくすることで、車両の輪荷重を受ける時間を
短くすることが出来ます。

構造がシンプルで、材料ボリュームも少なく短時間で冷却される為、
トータル施工時間が短縮されます。

【特長】
■轍掘れ対策
■二重の漏水対策
■快適な走行性
■騒音の無発生
■従来よりも施工幅を縮小

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当製品は、センターホールジャッキを利用して斜張橋、エクストラドーズド橋
の斜材ケーブルの被覆を損傷せずに連続的に引き込むジャッキです。

オペレーターは軽量の操作盤によりジャッキを近距離で監視しながら操作が
可能。テンションロッドのナットには自動回転装置が装着されますので安全
に作業が行えます。

また、引き込みジャッキ能力は、3,000kN・4,000kN・5,000kN・6,000kN・
8,000kNの5種類をご用意しています。

【特長】
■斜材ケーブルの被覆を損傷せずに連続的に引き込む
■軽量の操作盤によりジャッキを近距離で監視しながら操作が可能
■テンションロッドのナットには自動回転装置が装着され安全に作業が行える
■引き込みジャッキ能力は5種類をご用意

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

豊富な設計スタッフと、自社の充実した製造設備により、お客様のフレーム調達をトータルにサポートします。
橋梁設計で培ったノウハウをもとに、図面どおりの製造はもちろん、お客様のニーズに応じて最適に設計された構造体をご提案します。

【生産工場】
○大型構造物の製缶
○高精度機械加工
○計測、組付、洗浄、梱包など

詳しくはお問い合わせ、またはカタログをダウンロードしてください。

京都府の木村建築様がご施工された国定公園内の階段の施工例をご紹介します。

鉄骨造りの橋の天板に「無垢床材　LB」を使用。

構造部分を鉄骨で作ることでより強度が増し、観光に来られる方たちは安全に、
また人工木材を使うことでより自然の空間を感じられます。

【事例概要】
■施工会社：木村建築様
■施工場所：京都丹波高原国定公園
■使用材料：橋の天板　無垢床材　LB（ライトブラウン）

下記リンクより無料サンプルの請求が可能です！

当社が取り扱う、四弦トラス補剛形式の『水管橋』をご紹介いたします。

水平方向の剛性が三角トラス補剛形式に比べ大きく、比較的長い
スパンに適用が可能。

主に通水管2条の場合には下弦材として使用する形式であり、
添架専用橋としても添架物が複数の場合やスパンの長い場合には、
三角トラス補剛形式に比べ優れます。

【ラインアップ】
■四弦トラス補剛形式
■四弦トラス補剛形式（添架専用橋）

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
