構造物の健全性評価とは？課題と対策・製品を解説

橋梁業界では、構造物の安全性確保のため、材料の信頼性が重要です。特に、経年劣化や外部からの衝撃にさらされる橋梁においては、材料の破壊に対する強さを評価することが不可欠です。適切な評価が行われない場合、構造物の早期の損傷や重大な事故につながる可能性があります。DWTT計装化試験機『DWTシリーズ』は、ラインパイプ鋼材評価の指針となる「クラック伝播エネルギー」や「塑性変形」「クラック発生荷重」などのデータを瞬時にデータ化し、橋梁の構造健全性評価を支援します。

【活用シーン】
・橋梁の設計段階における材料選定
・既存橋梁の維持管理における劣化診断
・事故原因の究明

【導入の効果】
・材料の破壊に対する強さを数値化し、客観的な評価が可能
・橋梁の安全性を向上
・メンテナンスコストの削減

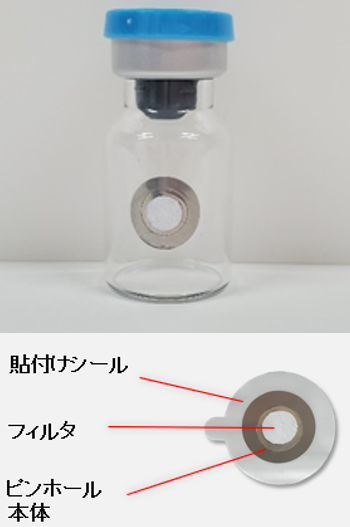

橋梁業界では、構造物の長期的な安全性を確保するために、非破壊検査による欠陥検出が不可欠です。特に、腐食や疲労による微小な損傷は、早期に発見し適切な対策を講じなければ、重大な事故につながる可能性があります。フクダ ピンホール（擬似欠陥／参照試験片）は、非破壊検査の精度向上と信頼性確保に貢献します。陽性対照として活用することで、検査規格の設定や妥当性評価を容易にし、検査結果の信頼性を高めます。

【活用シーン】
・ひび割れや腐食の検査における、検査装置の校正
・検査方法の妥当性評価
・検査員の技能評価

【導入の効果】
・検査の精度向上
・検査結果の信頼性向上
・構造物の安全性の向上

橋梁業界では、構造物の安全性と耐久性を確保するために、ボルトの適切な締付けが不可欠です。特に、長期間にわたる使用に耐えうる強度を維持するためには、ボルトの締付けトルクが重要になります。不適切な締付けは、構造物の早期劣化や事故につながる可能性があります。エレクトリックトルクセッター『ETS-1200XI』は、建機、重機等の組立てやプラント工事向けに開発された充電式のナットランナーです。エアーレスで取り回しが良く、バッテリーは21.6V4.2Ahの大容量。左回転はMAX1,200N・mまでの緩め作業が可能です。さらに、3種類の締付けトルクが設定できます。本製品は、橋梁の建設・メンテナンスにおけるボルト締付け作業の効率化と、確実な強度確保に貢献します。

【活用シーン】
・橋梁の建設現場
・橋梁のメンテナンス作業
・高所での作業

【導入の効果】
・正確なトルク管理による構造物の安全性向上
・作業時間の短縮
・作業員の負担軽減

橋梁業界における点検業務では構造物の健全性を維持するために、正確な厚さ測定が不可欠です。
腐食や摩耗は橋梁の耐久性を低下させる主要因であり、早期発見と適切な対策が求められます。
MTG超音波厚さ計は非破壊で金属の厚さを測定し、橋梁の安全性を確保するための重要なツールです。

【活用シーン】
・橋梁の鋼材の厚さ測定
・腐食による減肉の検査
・塗装後の塗膜厚さ測定

【導入の効果】
・非破壊検査による迅速な点検
・測定データの記録と分析による長期的な管理
・橋梁の安全性の向上

インフラ業界では、橋梁やトンネル、送電線などの点検において、高画質の画像や映像が不可欠です。
しかし、撮影環境や経年劣化により、画像が不鮮明になり、細部の確認が困難になることがあります。
VisionCore FCSは、このような課題に対し、高解像度の画像ファイルを鮮明化し、点検作業の効率化と精度の向上に貢献します。

【活用シーン】
* 橋梁のひび割れや腐食箇所の確認
* トンネル内の異物や損傷の発見
* 送電線の碍子の異常検知

【導入の効果】
* 鮮明化された画像により、点検作業の精度が向上
* 異常箇所の早期発見による、大規模修繕費用の削減
* 点検時間の短縮による、業務効率の改善

インフラ業界では、設備の老朽化や自然災害による損傷など、様々なリスクに対して、迅速な異常検知と対応が求められます。特に、人手不足が進む中で、広範囲にわたるインフラ設備の点検・監視業務は、効率化が急務となっています。当社の『移動できるカメラ』は、レール上を移動することで、インフラ設備の異常を遠隔で監視し、点検業務の効率化に貢献します。

【活用シーン】
・インフラ設備の点検
・プラント設備の異常検知
・人が立ち入ることが困難な場所の監視

【導入の効果】
・人手を介さずに広範囲を監視し、異常を早期発見
・点検・監視にかかる時間とコストを削減
・危険な場所での作業を削減し、安全性を向上

鉄道業界では長期間にわたる屋外環境への暴露に耐えうる、高い耐候性が求められます。
特に、橋梁や車両などの鋼鉄構造物においては、腐食を防ぎ、安全性を確保するために適切な表面処理が不可欠です。
表面処理の品質は耐候性に大きく影響し、不適切な処理は早期の劣化や大規模な修繕につながる可能性があります。
当社の表面処理規格図『E128』はISO 8501-1に準拠し、ブラスト処理や手工具処理後の表面状態を
写真とイラストで分かりやすく示し、現場での判断基準や品質管理を容易にします。

【活用シーン】
・橋梁、高架、駅舎などの鋼鉄構造物の塗装前検査
・車両のメンテナンス時の表面処理状態の確認
・塗装工事における施工者、検査員、発注者間の共通認識の確立

【導入の効果】
・表面処理の仕上がり品質の向上
・トラブルの未然防止
・長期的な構造物の維持管理コストの削減

橋梁業界では、構造物の長期的な安全性を確保するために、塗膜の適切な厚さの維持が重要です。塗膜の厚さが不適切であると、腐食の進行を早め、構造物の寿命を縮める可能性があります。クイントソニックTは、非破壊で最大8層までの塗膜厚を測定し、GFRPやCFRP上のコーティング厚も測定できます。これにより、橋梁の維持管理における品質管理を効率的に行うことができます。

【活用シーン】
・橋梁の塗装工事における塗膜厚の測定
・定期的な点検における塗膜の劣化診断
・GFRP/CFRPを用いた橋梁部材のコーティング厚測定

【導入の効果】
・非破壊測定による検査時間の短縮
・多層膜厚の同時測定による効率化
・データ管理機能による記録の可視化

インフラ構造物の防水工事においては防水層の確実な付着が長期的な性能維持に不可欠です。
雨水浸入は構造物の劣化を早め、大規模な修繕や補修が必要となるため防水層の品質は非常に重要です。
付着力の不足は防水層の剥離を引き起こし、重大な問題につながる可能性があります。
プルオフ式付着性試験機『F106』は手軽に付着力を測定し、防水層の品質を評価することでこれらの課題に対応します。

【活用シーン】
・橋梁、トンネル、ダムなどのインフラ構造物の防水層の施工管理
・防水層の定期点検における付着力評価
・改修工事における既存防水層の性能評価

【導入の効果】
・防水層の剥離リスクを低減し、構造物の耐久性向上に貢献
・早期の異常発見による補修コストの削減
・品質管理の向上による顧客からの信頼獲得

インフラ点検業界では、構造物の劣化診断において、高精度な位置情報と3Dデータが求められます。特に、橋梁やトンネルなどの大規模構造物においては、点検データの正確性が、安全性の確保に不可欠です。従来の点検手法では、位置情報の取得に課題があり、正確な劣化状況の把握が困難なケースがありました。@mobi-SLAMは、高精度な3D点群データと位置情報を同時に取得することで、インフラ点検の効率化と精度向上に貢献します。

【活用シーン】
・橋梁、トンネル、道路などのインフラ構造物の点検
・3D点群データと位置情報を活用した劣化状況の可視化
・点検作業の効率化とコスト削減

【導入の効果】
・高精度な3Dデータによる正確な劣化診断
・点検作業時間の短縮
・点検コストの削減
・安全性の向上

トンネル建設における変位測定では、正確な距離計測が不可欠です。トンネルは、地盤変動や外的要因により、わずかな変位が生じる可能性があります。これらの変位を正確に把握することは、構造物の安全性確保において重要です。レーザー測長やワイヤー式エンコーダーが使用できない環境でも、当社の非接触リニアエンコーダーは長距離測長に対応し、トンネルの安全管理に貢献します。

【活用シーン】
・トンネルの掘削・建設時の変位測定
・トンネルの維持管理における構造物の変位監視
・地盤沈下や地殻変動によるトンネルへの影響調査

【導入の効果】
・非接触測定によるメンテナンスコスト削減
・長距離測定による広範囲の変位測定
・高い精度と信頼性による安全性の向上

橋梁の挙動測定においては、構造物のわずかな傾きや変位を正確に把握することが重要です。地震や風、経年劣化による橋梁の変形を早期に検出し、安全性を確保するためには、高精度な傾斜計が不可欠です。CM-961Aは、MEMS加速度計を採用し、±5°から±45°までの範囲で高精度な傾斜角検出が可能です。金属ケースを採用しているため、耐衝撃性、耐振動性にも優れ、過酷な環境下での使用にも対応します。

【活用シーン】
・橋梁の傾斜監視
・地震時の挙動測定
・風荷重による変位測定

【導入の効果】
・橋梁の安全管理の強化
・早期の異常検知による事故防止
・メンテナンスコストの削減

橋梁補修の現場では塗膜の付着力の評価が重要です。
補修後の塗膜が剥がれてしまうと構造物の耐久性を損なうだけでなく、補修工事のやり直しによるコスト増につながります。
プルオフ式付着性試験機『F106』は手軽に付着力を測定できるため、補修工事の品質管理に貢献します。

【活用シーン】
* 橋梁の補修現場での塗膜評価
* 鋼構造物の塗膜の付着力測定
* 定期点検における塗膜の品質評価

【導入の効果】
* 塗膜剥離のリスクを低減
* 補修工事の品質向上
* コスト削減に貢献

橋梁業界では構造物の長期的な安全性と耐久性を確保するため、腐食対策が不可欠です。
特に、塗装による防食処理は、鋼材の腐食進行を抑制する上で重要な役割を果たします。
しかし、塗装の品質は素地調整の良し悪しに大きく左右され、適切な表面粗さの確保が求められます。
不適切な表面粗さは塗膜の密着不良を引き起こし、早期の腐食につながる可能性があります。
TestexⓇ レプリカテープ『E122』は鋼材表面の粗さを正確に測定し、適切な塗装品質管理を可能にします。

【活用シーン】
・橋梁の塗装前素地調整後の表面粗さ測定
・腐食対策における塗装品質管理
・ISO、ASTMなどの規格に準拠した測定

【導入の効果】
・塗膜密着性の向上
・防食性能の最適化
・長期的な構造物の保全
・品質管理の効率化

橋梁の劣化診断において、鉄筋の腐食やコンクリートのひび割れは構造物の安全性に深刻な影響を与えます。鉄筋の位置やコンクリートのかぶり厚さを正確に把握することは、劣化の進行度合いを評価し、適切な補修計画を立てる上で不可欠です。ReberEyeは、これらの課題に対し、迅速かつ正確な測定を提供します。

【活用シーン】
* 橋梁の定期点検
* 補修工事前の調査
* 劣化診断におけるデータ収集

【導入の効果】
* 迅速な調査による点検時間の短縮
* 正確なデータに基づいた適切な補修計画の策定
* 構造物の安全性向上

土木業界では、構造物の長期的な安全性を確保するために、使用されるゴム製品の耐久性が非常に重要です。特に、橋梁やトンネルなどのインフラ設備においては、過酷な環境下での劣化を防ぎ、長期間にわたる性能維持が求められます。ゴム製品の品質が低い場合、ひび割れや変形が発生し、構造物の安全性に深刻な影響を及ぼす可能性があります。モンテック社のISO規格準拠のゴム試験・測定機は、ゴム製品の品質を正確に評価し、土木構造物の耐久性向上に貢献します。

【活用シーン】
・橋梁の支承ゴムの品質評価
・トンネル防水シートの耐久性試験
・道路舗装用ゴムアスファルトの性能評価
・ダム、護岸などの止水ゴムの品質管理

【導入の効果】
・ゴム製品の品質管理の向上
・インフラ構造物の長寿命化
・メンテナンスコストの削減
・事故リスクの低減

橋梁業界では構造物の長期的な安全性と耐久性を確保するために、塗膜の品質管理が不可欠です。
特に、過酷な環境にさらされる橋梁においては塗膜の剥離や劣化が構造物の腐食を促進し、
重大な事故につながる可能性があります。
自動プルオフ式付着性試験機『F510』は、塗膜と下地との接着強度（付着性）を高精度に評価できる
油圧自動制御型試験機です。
手動試験のばらつきを抑え、再現性の高い結果を得ることで橋梁の塗膜の品質を正確に評価し、
長期的な安全性を確保します。

【活用シーン】
・橋梁の新設工事における塗膜の品質評価
・既存橋梁のメンテナンスにおける塗膜の劣化診断
・塗膜の種類や施工方法の最適化

【導入の効果】
・塗膜の剥離リスクを早期に発見し、補修計画を最適化
・橋梁の長寿命化に貢献
・メンテナンスコストの削減
・安全性の向上

橋梁業界では、構造物の安全性と耐久性を確保するために、疲労試験による評価が不可欠です。橋梁は、長期間にわたり、様々な荷重や振動にさらされるため、疲労による損傷のリスクを評価し、適切な対策を講じる必要があります。大型加振器は、橋梁の部材や構造物に対して、実際の使用環境を模擬した振動や荷重を加え、疲労試験を実施するために必要とされます。

【活用シーン】
・橋梁の部材（鋼材、コンクリートなど）の疲労試験
・橋梁模型の振動試験
・既設橋梁の健全性評価

【導入の効果】
・橋梁の設計段階における耐久性の評価
・既設橋梁の補修・補強計画の策定
・構造物の安全性向上

インフラ業界では、橋梁やトンネルなどの構造物の健全性を維持するために、継続的な監視が求められます。特に、振動は構造物の劣化や異常の兆候を示す重要な指標となります。ニアライン-PMは、無線型の振動センサーにより、インフラ設備の振動を定量的・客観的に管理し、早期の異常検知を可能にします。配線工事が不要で、後付けも容易なため、既存の設備にも手軽に導入できます。

【活用シーン】
・橋梁
・トンネル
・プラント設備

【導入の効果】
・設備の異常を早期に発見し、修繕コストを削減
・計画的なメンテナンスを可能にし、設備の長寿命化に貢献
・遠隔監視により、点検作業の効率化

橋梁業界では、構造物の安全性確保のため、継続的なモニタリングが不可欠です。特に、交通量増加や老朽化が進む橋梁においては、微小な振動の変化を早期に検知し、適切な対策を講じることが求められます。振動レベルの異常は、構造的な問題の兆候である可能性があり、見過ごすと重大な事故につながるリスクがあります。当社のクラウド型 振動レベル計測システムは、橋梁の振動レベルを遠隔からリアルタイムで監視し、構造健全性の維持に貢献します。

【活用シーン】
・橋梁の日常的な振動監視
・地震や強風時の振動監視
・橋梁の劣化診断

【導入の効果】
・橋梁の異常を早期発見し、事故を未然に防止
・点検コストの削減
・構造物の長寿命化

橋梁業界では、構造物の長期的な安全性を確保するために、腐食対策が重要な課題です。特に、ブラスト処理による塗膜剥離は、その後の塗装の品質を左右するため、適切なブラストノズルの管理が求められます。ノズルの摩耗は、噴射圧力の低下や塗膜剥離の不均一性を引き起こし、結果として腐食の再発リスクを高める可能性があります。当社のブラストノズル内径ゲージ『E103』は、ノズルの摩耗状態を迅速かつ容易に測定し、適切な交換時期を判断することを可能にします。これにより、ブラスト処理の品質を維持し、橋梁の腐食対策を効果的に行うことができます。

【活用シーン】
・ブラストノズルの摩耗状態の確認
・ブラスト処理の品質管理
・橋梁のメンテナンス

【導入の効果】
・ブラスト処理の効率化
・塗膜剥離の品質向上
・腐食再発リスクの低減

橋梁業界では、構造物の安全性確保のため、溶接の品質管理が重要です。目視検査や従来のセンサーでは見落としがちな溶接部のズレや不具合は、構造物の耐久性低下につながる可能性があります。当社の溶接位置検出センサーは、渦電流を利用して、塗装やメッキの下でも溶接位置を正確に検出します。これにより、橋梁の安全性を高めるための検査を効率的に行うことが可能になります。

※ワークをお貸しいただければ検出可能か無償にて調査します
お気軽にお声がけください

【活用シーン】
・橋梁の溶接部の検査
・塗装・メッキ後の溶接位置確認
・非破壊検査による品質管理

【導入の効果】
・溶接不良の早期発見
・検査時間の短縮
・構造物の安全性向上

建設業界における進捗管理では、現場の状況を正確かつ迅速に把握することが重要です。従来の目視や手作業による進捗確認は、時間と労力がかかるだけでなく、見落としや記録の誤りが発生する可能性があります。これらの課題を解決するために、ドローンとセンシング技術を活用した製品が求められています。当社のドローン関連センシング製品ラインアップは、建設現場の進捗管理を効率化し、正確な情報に基づいた意思決定を支援します。

【活用シーン】
・建設現場全体の空撮による進捗状況の把握
・3D LiDARシステムによる地形データの取得と測量
・超高解像度カメラによる構造物の詳細な点検
・マルチスペクトルカメラによる植生管理

【導入の効果】
・進捗状況の可視化による管理コストの削減
・正確なデータに基づいた意思決定の実現
・安全性の向上とリスクの軽減
・業務効率の大幅な改善

インフラ点検の分野では、構造物の老朽化や自然災害による損傷を早期に発見し、適切な対策を講じることが重要です。しかし、人手不足や危険な場所での作業は、点検作業の効率を低下させ、作業員の安全を脅かす可能性があります。産業用自律型四足歩行ロボット『D5』は、これらの課題を解決するために開発されました。

【活用シーン】
* 橋梁、トンネル、送電線などのインフラ設備の点検
* 人が立ち入ることが困難な場所での異常検知
* 高所や危険な場所での点検作業の代替

【導入の効果】
* 点検作業の効率化とコスト削減
* 作業員の安全性の向上
* 早期の異常発見によるインフラ設備の長寿命化

橋梁業界では、構造物の安全性と耐久性を維持するために、温度変化や荷重による伸縮を正確に監視することが重要です。従来の測長方法では、設置場所の制約やメンテナンスの負担が大きいという課題がありました。当社の非接触リニアエンコーダーは、長距離測長に対応し、磁気式のためメンテナンスフリーです。橋梁の伸縮を正確に把握し、構造物の異常を早期に発見することで、安全管理に貢献します。

【活用シーン】
・橋梁の伸縮監視
・温度変化による構造変化の計測
・老朽化診断

【導入の効果】
・非接触計測による安全性の向上
・メンテナンスコストの削減
・構造物の長期的な健全性維持

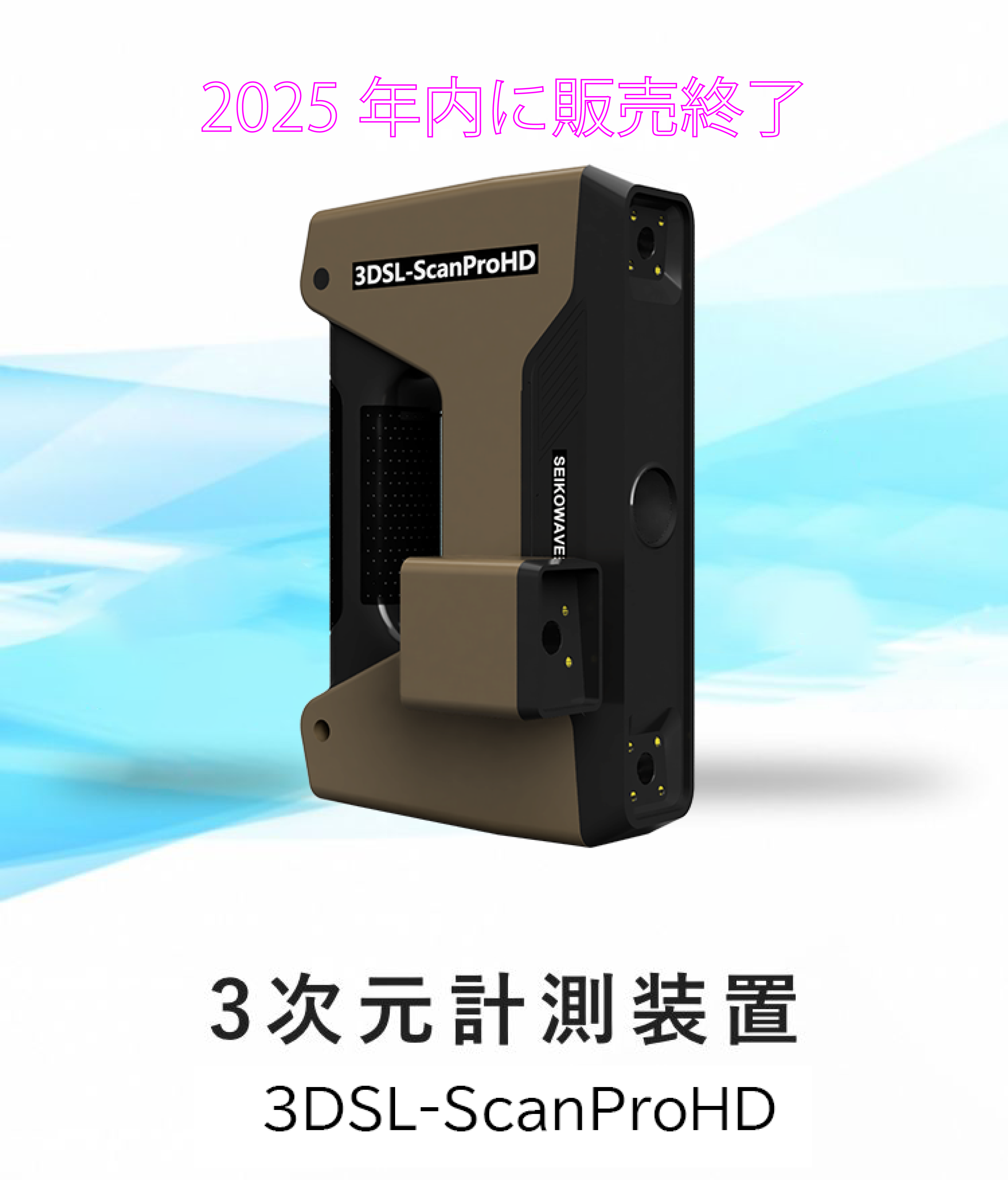

※2025年内に販売終了します※

ハンディータイプの3次元計測装置です。小型対象物はターンテーブルを使って自動的に全周をスキャンすることもできます。

プロジェクターから投影される白色パターン光（LED）を高速度カメラがとらえることで3次元データを取得し、手持ちでもスムーズに計測することが可能です。

取得した表面形状３Dデータから、現状の評価やリスクベースマネジメントに役立ちます。
具体的には、橋梁点検や工場における設備点検において、腐食・損傷箇所の見える化・数値化を経て劣化状態などを把握し、補修の要否など客観的な判断材料となります。

別売りソフトウェアで、溶接協会規格WES2820に基づいた供用適性評価が可能です。

圧力容器、橋梁、コンクリート構造物のほか、石碑といった文化財の３Dデータ取得など、様々な分野にもご活用いただけます。

ご希望ございましたら、デモンストレーションも行いますので、どうぞお気軽にご相談ください。

変位センサ『DSシリーズ』を、構造ヘルスモニタリングに採用した事例を
ご紹介します。

当事例では、相対変位を測定するために、橋台と桁座面の間のブリッジの
両端に「DS100」を2つ設置。

さまざまな温度での橋の変位を監視して、亀裂の発生を予測し、
一般的な診断を実行する目的で導入しました。

【事例概要】
■場所：ノルウェー
■構造：橋
■測定：変位（桁座面 / 橋台）
■設置日：2021年12月16日
■電源：バッテリー
■データ取得方法：ワイヤレスクラウドベース

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

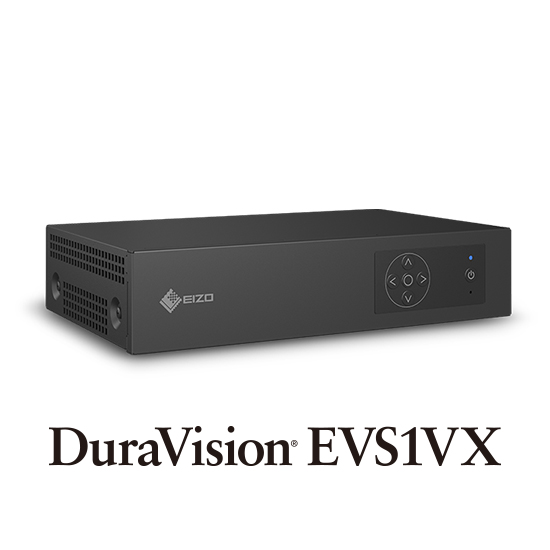

「より視える化」という言葉をキャッチフレーズに、ロジック・アンド・
デザインの技術は様々な業界・業種の画像認識領域でそのあり方を
変えようとしています。

第3回目から第6回目までは、これまでの技術紹介、製品紹介を元に、
技術や装置がどういったところで活用されていくのかをご紹介。

第3回目となる今回は建築やインフラ、水中での活用についてとなります。

下記関連リンクにて動画をご紹介しておりますので、ぜひご覧ください。

【概要】
■水中の映像に対する画像鮮明化は高い評価を受けています
■建築関係では、クラック（ひび）調査のスクリーニングとして
■インフラで一番多い用途は河川の監視用途

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社が取り扱う『ダム計測システム』をご紹介します。

ロックフィルダムの堤体観測や地すべり観測、維持・ 管理に役立つ機器を提供。
ダムのトータル計測システムのご提案をいたします。

また、コンクリートダムの堤体や周辺地山の計測、維持管理に役立つ機器も
提供しており、総合システムとして、ご利用いただけます。

【特長】
＜ロックフィルダム＞
■堤体埋設計器は、計測ケーブルにて接続
■誘導雷の影響を受けにくい差動トランス式センサを採用
■変位計測（層別沈下計、岩盤変位計）は摺動抵抗式センサを採用しており、大変位の計測が可能

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社が行った、竣工1965年11月の鋼橋を対象とした橋梁点検をご紹介します。

点検が1日しか実施できていないため、小さな亀裂の有無までの撮影ができていませんが、今回の撮影で主桁など目立つ亀裂は発見されませんでした。

点検の結果、鋼材に大きな損傷は見受けられず、維持させるのであれば
腐食防止のため、再塗装の実施をご提案いたしました。

点検にドローンを活用することで足場設置作業を省き、損傷個所など橋の現状を短期間で確認が出来ます。

ご用命の際は、お問い合わせください。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、代表的な形式、及びその他の形式に対応した水管橋の製造を取り扱っております。

現地調査から完成、維持管理まで、豊富な知識と経験を駆使して
好適な材料・形式・施工の提案を行うとともに、万全な品質確保にも取り組んでいます。

また、先を見据えた研究、開発にも取り組み、常にお客様にご満足いただける
提案ができるよう努めています。ご要望の際は、お気軽にお問い合わせください。

【対応形式(一部)】
■パイプビーム
■トラス
■添架
■アーチ
■フランジ補剛

※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

当社では、橋梁やトンネル、歩道橋などインフラ点検を行っている
企業様向けに「点検調書作成サービス」を展開しております。

海外アウトソーシング(BPO)の一環として、点検調書作成をミャンマーの
開発体制で承っており、日本よりも安価でありながら、日系企業での業務経験者
を中心に、多くの対応実績をベースにしたご満足いただける品質で対応。

野帳や写真データなどから定型フォーマットの点検調書を作成し、
点検調書作成に伴う各種書類の作成やシステムへの入力作業なども対応可能です。

【特長】
■安価なコスト
■ミャンマー人材
■日本語対応
■豊富な実績
■IT環境
■お試しパック

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

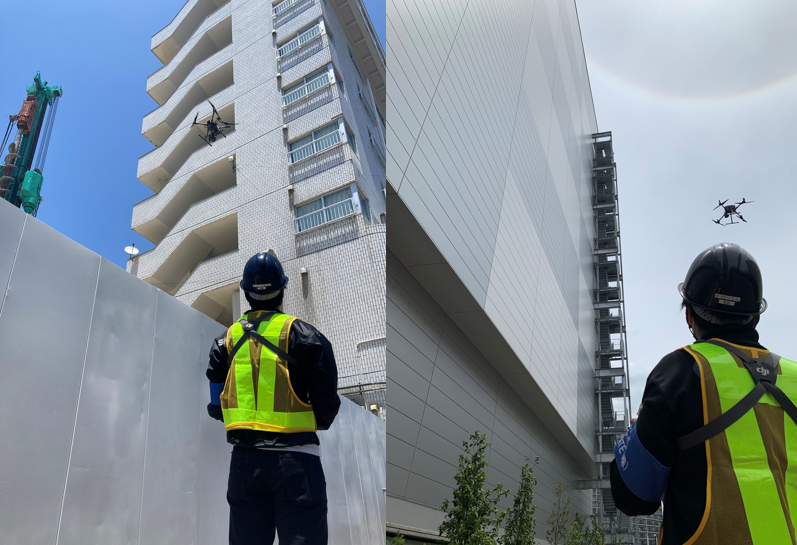

ドローン点検は建築基準法第12条の改正により、テストハンマーによる打診調査と同等の精度を有することが認められました。
従来の打診棒検査では、作業員が外壁全面の点検を行えるように足場を組んで行うため、費用と時間がかかりました。
赤外線調査では作業員が地上で赤外線カメラを用いて撮影し画像解析を通じて点検するため、短時間かつコスト削減できましたが、
点検対象によっては外壁に対し真正面から捉えることができず、高層部分を正常に点検することが不可能でした。
しかし、ドローン点検では、赤外線カメラを搭載したドローンを利用し空撮することによって点検を行うため、足場やドローン以外の機材を用意する必要がなくなり、従来の外壁点検に比べ費用や時間を短縮できます。また、高さ関係なく外壁を正面に捉えて水平に撮影することが可能なため、高層部も点検することができます。

【ドローン点検のメリット】
・正確な見積可能
・点検費用削減
・短時間での点検可能
・安全に外壁点検可能

ドローン赤外線調査とは、建築物の劣化状況を確認する際、
ドローンと赤外線カメラを使用することにより【早く・安全に・低コスト】で
点検することを可能にした新しい手法です。

ドローン・フロンティアの社員は飛行時間1、000時間超えのパイロットが多数在籍しており、
国家資格「無人航空機操縦士」を保有する者等が対応にあたります。
また、赤外線画像解析・レポート作成を対応するスタッフには「赤外線建物診断技能師」保有者など、
飛行経験だけではなく業務詳細について熟練した者が業務に携わっております。

【建物調査/点検事例集vol.4の内容をご紹介】
◆足場仮設費用がかなり掛かるところ、ドローン調査を行う事で
　金額を抑えて実施
◆学校の調査、夏休みの生徒が少ない時期を使い1日で調査が
　できる部分を支持
◆足場を組むのが困難な壁面の調査依頼、低コストで実施
◆遠方(福岡)からの依頼、足場を組むより金額メリットが大きい

※「PDFダウンロード」より、事例集のデータをダウンロードしてご覧下さい。

「防食技術センター」は、防食分野において共同研究、共同開発頂ける大学や企業様と共にインフラ診断システム、超長期耐候性を備えた塗料、塗装現場での作業の最適化と環境に配慮した塗料の開発を進めます。

また、弊社が開発した塗料を実際の現場に近い作業環境で体験することや、お客様向けの研修、講習を行います。

〔防食技術センターでできること〕
・幅5m×高さ4mの塗装ブースで大型の構造体を塗装可能
・温度や湿度をコントロールできる大型環境試験機を設置
　春夏秋冬、北海道から沖縄までの様にさまざまな環境を想定した塗装条件を設定できます。
・海洋構造物に必要な防食塗装の促進劣化を行う促進防錆試験室を設置

※ 詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

本製品は対象となる地点に照準を合わせて入力することで、座標位置の特定が自動で行われます。
取得したデータはマッピングで図面化され、劣化情報を正確、かつ客観的に共有できます。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

私達の日々の生活を支える社会インフラ。インフラ設備は私達の生活を支え、地域の活性化に繋がり、そして私達の生活を豊かな ものにしてくれます。その一方で、私達の目に見えないところでは老朽化が進み大事故を引き起こしかねません。大型構造物である橋梁やトンネル。これまでの点検は目視または打音といった手法で管理されていますが、維持管理を行うための技術者の不足、そして 財政不足という状況に陥っています。

スイス チィチ－ノ州にある橋梁には当社のセンサ-が取り付けられ、通信機器を活用することで構造物の状態をいち早く把握し、崩壊などの大事故を防ける ようセンサ-モニタリング技術が活用されています。この橋は人々がイタリアへ向かう ために利用する主要道路に架かっており、走行する自動車そして大型トラックなどの振動から起こるたわみの状態変化を定期的に行っています。

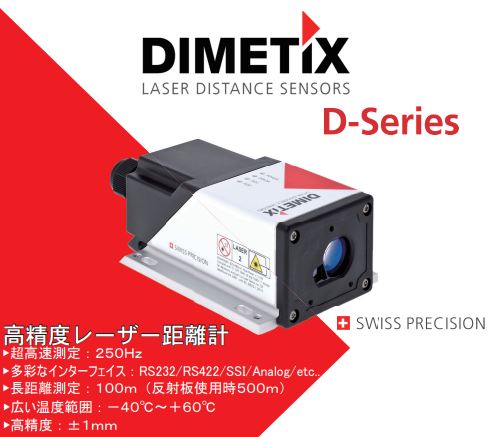

『D-series』は、高速測定 250Hzを実現した高精度レーザー距離センサーです。当製品は、IP65準拠しており-40℃～+60℃の環境でも測定可能。

当社では、使用方法、導入、コントロールソフトの開発、設置後のサポート等、技術サポートも万全です｡

『ケーブルテンションメータ』は、吊り橋、斜張橋等を支える重要なケーブル
の張力が、規定値内に収まってるかを計測する装置です。

ノートパソコンを使用して製品化した物では、センサーアンプ、フィルター
等の電子回路はアルミトランク内に収納してコンパクトにまとめ、携帯性を
持たせてあります。

この他にも、「机上設置型多チャンネル装置」などがごさいます。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社では、環境に優しい簡易基礎工法を海外から技術導入し、日本全国で採用されています。
木製吊橋・木製橋梁では国内トップクラスの施工実績があり、簡易基礎工法の施工実績数も業界トップクラスの数を誇ります。
多数の実績を積んでいるからこそ、同業他社には負けないノウハウがあります。

※詳しくはカタログをダウンロード、もしくはお問い合わせください。

このシステムは、ひずみ計測ユニットを磁石で測定対象に貼りつけるだけで、簡単にひずみが計測できるものです。面倒な配線や、ひずみゲージを貼り付ける難しい作業は不要で、計測したデータはクラウドより遠隔からリアルタイムでのモニタリングが可能です。

また、本システムは独自のIoT無線UNISONetを搭載しており、無線による安定したデータ収集が可能です。

■こんな特徴があります！
・ひずみセンサを磁石で張り付けるだけの簡単設置
・面倒な配線や、ひずみゲージを貼り付ける難しい作業は不要
・遠隔からのリアルタイムモニタリングが可能

■以下のような用途でのご使用が期待できます！
・健全性モニタリング
・安全監視
・強度評価

■クラウドにより遠隔から以下が可能です。！
・ひずみのリアルタイムモニタリング
・温度もモニタリング可
・csvデータのダウンロード
・ゼロ（初期値）設定
・データ収集周期の変更

本システムは、販売、レンタル、Wレンタルが可能です。

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

低コスト・短期間・安全な赤外線診断
迅速かつ安価、危険な場所もドローンで対応
従来の外壁調査は打診棒などで壁面を打診し、その打音の高低などで外壁タイルなどの有無を調査方法が一般的ですが、足場やゴンドラなどが必要になり設置費用などの負担が大きいです。赤外線と可視カメラを搭載したドローンを使用することにより、打診法に比べ低コスト・短期間・安全に外壁の調査する事ができます。そして、大規模な設備が不要かつ短期間での調査が可能なため建物のテナント・居住者への負担も最小限に抑える事が可能です。

お気軽にご相談ください。

1966年に創業した地盤調査を主な業務とする東京ソイルリサーチ。

構造調査設計事業部は1976年に旧耐震建物の調査・診断・補強設計の
事業からスタートし、お客様のご要望にお応えする中で、構造関連の
各種調査や各種診断、新築構造設計へと業務範囲を広げてきました。

RC造の住宅から、中高層のビル、工場、ホールまで幅広く手掛けています。

その中でLiberawareの小型ドローン『IBIS』を導入され、様々な試みを
始めました。

【事例概要】
■課題：足場設置のコストや高所作業車だとたどり着けない点検
■導入の決め手：簡単には落ちない帰還率の高さ
■導入効果
・点検ソリューションの幅を拡大
・ごみ処理施設・地震被害の建物など幅広くIBISを活用

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当資料では、液体圧力モニタリングシステム「エキアツミエルカ」を活用した
橋梁の補修工事についてご紹介しております。

橋梁は構造が複雑で補修工種も多岐に亘り、ジャッキアップ時は定期的に
クリアランスや圧力を確認し、施工時の安全管理を行っています。

当製品は、圧力や荷重・変位のデータ確認をするために現地に行く時間を削減。
また、表・グラフで長期的な傾向を把握できます。

【掲載内容】
■エキアツミエルカ 補修工事について
■エキアツミエルカ 概要
■エキアツミエルカ 特長について
■エキアツミエルカ 現場導入事例

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

「コロコロチェッカー」は斜張橋のケーブルを走行しながらケーブルの
外周360°を撮影記録し外観検査するロボットです。

アークは現行機のリニューアル設計を担当。現行機の検査性能は確保しつつ
課題解決と開発コストを実現可能なバランスでご提案し製造に至りました。

無線通信調査や高温・低温評価を行い、また設計変更に伴って取扱説明書の
改訂やアプリとの整合性も確認のうえ納品しました。

【課題解決へのご提案】
■ブレーキ機構とエンコーダメカ部の破損防止など信頼性向上をご提案
■脱着時間短縮のための改善設計を行った
■信頼性向上を加味した配線類の取り回しや基板の再設計を行った
■消耗部品への交換対応ができるように、メカ設計者と電気設計者が
　連携して改良を施した

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

ブリッジ（歩行者デッキ、歩道橋）の振動・制振対策事例をご紹介します。

新築建物と既存建物間を結ぶブリッジ（歩行者デッキ）に対し、
歩行振動の抑制を目的として制振装置（TMD）が設置されました。

このTMDの効果により、歩行時の振幅および振動の持続時間が大幅に
減少しました。

【事例概要】
■対策のポイント：意匠を損なわないよう、薄型形状のTMDを設置
■対策：新築側ブリッジ部分のみ制振対策
■効果：TMDの効果により体感振動レベルを大幅に低減

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

常石鉄工株式会社の建設業では、橋梁の製作・架設工事を主とし、中でも
海上輸送を必要とする浮桟橋・渡橋の製作・架設を得意としています。

また、長年培ってきた経験と設計技術を活かし、既設橋梁の維持補修・
耐震補強工事にも力を入れています。

歩道橋や跨道橋など、様々な実績がございます。ご用命の際は、
お気軽にお問い合わせ下さい。

【実績例】
■歩道橋
■跨道橋
■渡橋
■浮函

※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

『アレリオ橋梁点検』は、現場でタブレットに記録した点検データをもとに
簡単に調書を作成でき、橋梁の直営点検が効率よく行えるシステムです。

タブレットは紙の野帳に記入するように直感的に操作可能。
損傷図の作成や、撮影した写真と損傷情報の紐づけを現場で完了できます。

点検データをPCに取り込めば自動で調書に配置。PC入力や写真の整理などの
事務作業を省略でき、まとめ作業時間を約75％削減できた事例もあります。

【特長】
■国土交通省 道路橋定期点検要領に準拠
■作業フローは定型化されており、初心者でも習得が容易
■損傷箇所の経時的変化を効率的に記録・管理可能
■導入時の操作指導や、出張講習会も可能（オプション）

※官公庁向け、及び民間向けカタログを、それぞれダウンロード頂けます。

ドローン点検は、R4年4月1日で建築基準法第12条の改正に伴い法的に認められました。
従来の作業員による外壁点検の場合、足場を用意するための費用、更に打診調査の場合は
広範囲の点検を行う際、多くの人員と時間が必要でした。
ドローン点検はドローンを操作する作業員さえいれば点検作業を行うことが出来ます。
また、基本的にドローン操作、空撮映像の分析も自動で行うため従来の点検方法に比べ、
必要な機材も少なく作業に必要な人員を減らすことができドローンによる効率的な点検で
点検にかかる期間も短縮することが出来るため点検費用を安く抑えることが可能なのです。

【採用メリット】
■コスト削減
■点検期間短縮
■省人化

詳しくは資料ダウンロードもしくはお問い合わせください。

3次元画像計測が可能な『3DSL-Rhino』シリーズは構造化光法を採用した近接目視点検・評価用の３Dスキャナーです。

耐候性鋼橋や塗装橋などのインフラ点検では、近接目視点検が義務付けられており、膨大な数の橋梁を効率良く点検する必要が出てきています。

本製品は、鉄橋などの腐食や塗装変状、鋼構造物の変形を３D計測し、数値的に把握することが可能なため、効率よくかつ安定した品質で点検できます。

また、セイコーウェーブでは、受託計測サービスも実施しております。
鉄橋には『3DSL-Rhino』を、コンクリート橋のひび割れには『マイクロスキャナー』を用いて現場での計測から解析、レポートに至るまでオールインワンでの点検をサポートさせていただきます。

どうぞお気軽にご相談ください。

※マイクロスキャナーにつきましては現在、計測受託サービスのみ承っております。

光ファイバーひずみセンサーは、小型で高精度、高温域ひずみ計測や
さらに、EMI／RFIの影響を受けず、腐食性の強い環境での計測など、
最新技術を駆使したセンサーです。

セアブルークにあるジョッフルブリッジは、光ファイバーセンサー
による遠隔地からの観察や、FRPによる橋の補強、そして光ファイ
バーセンサーの使用の可能を証明するため、1997年に橋のデッキを
再築されました。

その結果、橋の上部構造のたわみとFP補強の対応は、それらの許容
範囲名に納まり、現在は32チャンネルのファイバーセンサーデータ
をとることのできるシステムにより、橋の状態を長時間観察してい
ます。

この適用例は、ファブリペロ光ファイバーセンサーが、橋の状態を
短・長時間観察するのに適していることを証明しました。

【特長】
■FRP補強された橋の環境変化と車両通行時の重荷による振舞いの計測
■橋の状態観察に適することを証明
■現在は様々な分野で活躍　など

※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
