材料における低温での焼成・硬化とは?

電子部品・電子材料業界における「材料の低温での焼成・硬化」とは、従来の高温プロセスに比べて低い温度で材料を焼結させたり、硬化させたりする技術のことです。これにより、エネルギー消費の削減、基板材料へのダメージ軽減、生産プロセスの高速化などが期待されます。

各社の製品

絞り込み条件:

​▼チェックした製品のカタログをダウンロード

​一度にダウンロードできるカタログは20件までです。

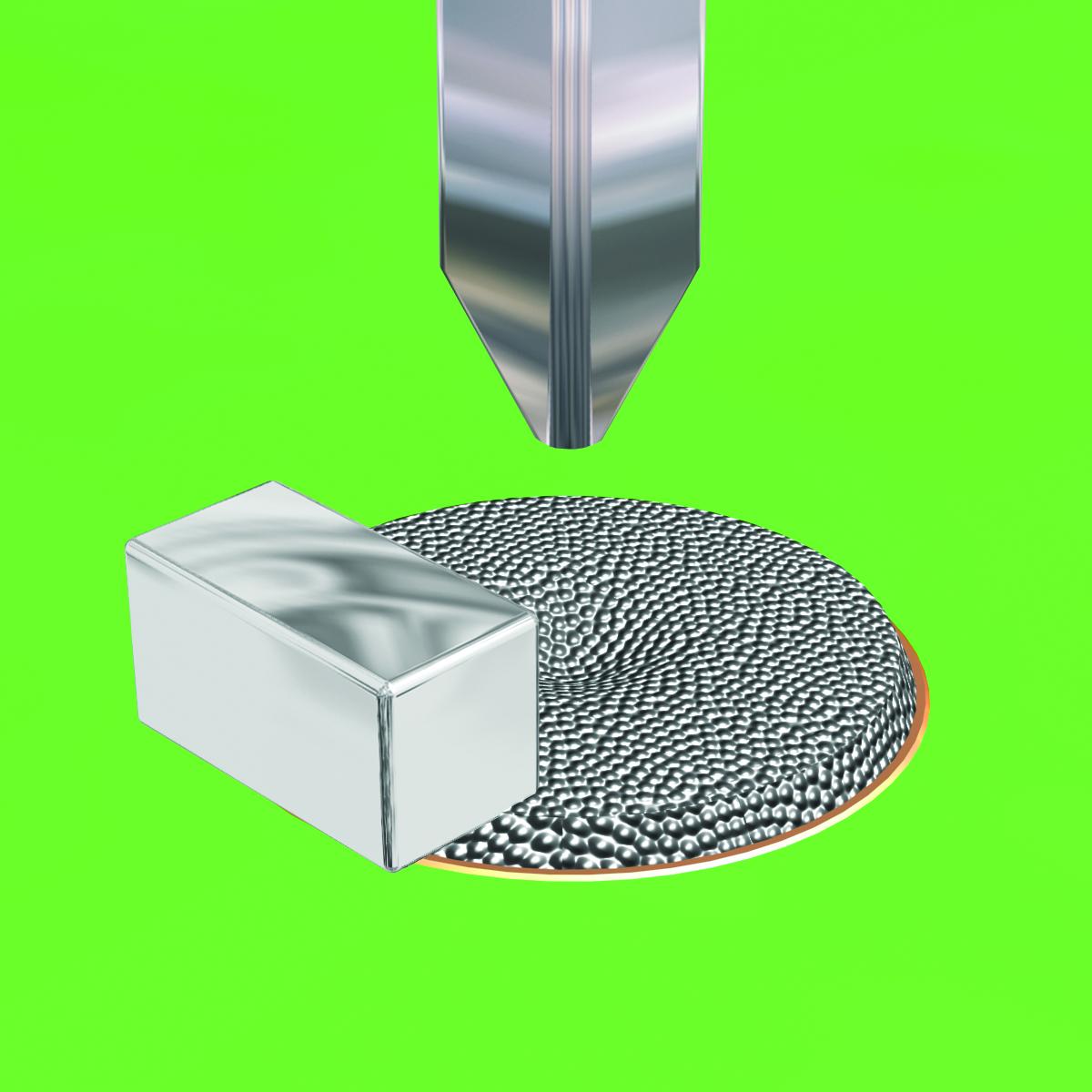

【マクダーミッド】≪PCB実装向け≫ はんだプリフォーム

【マクダーミッド】≪PCB実装向け≫ はんだプリフォーム
ソルダープリフォームは、50年以上にわたりPCB実装向けの多様なSMT課題に対するカスタムソリューションを提供してきました。高精度なはんだ量制御により接合信頼性・性能を向上させ、ボイド低減・ボンドライン制御・低温合金などの最新技術を実現しています。 主な特長 ・高信頼性:強固で耐久性のある接合を確保 ・熱伝導性:放熱性能に優れ、パワーエレクトロニクスに最適 ・低残渣:洗浄不要で信頼性を向上 ・多様な合金ラインアップ:高信頼・低温・鉛フリーなど用途に応じて選択可能 製品群 1.はんだ量増加(Exactalloy テープ&リール) 2.ペースト不要ソルダリング(ソルダー・ワッシャ) 3. ボイド低減製品(AccuFlux BTC-578) 4. スペーサ製品(TrueHeight)

​お探しの製品は見つかりませんでした。

1 / 1

材料における低温での焼成・硬化

材料における低温での焼成・硬化とは?

電子部品・電子材料業界における「材料の低温での焼成・硬化」とは、従来の高温プロセスに比べて低い温度で材料を焼結させたり、硬化させたりする技術のことです。これにより、エネルギー消費の削減、基板材料へのダメージ軽減、生産プロセスの高速化などが期待されます。

​課題

エネルギー消費の増大

従来の高温焼成プロセスは、大量のエネルギーを消費し、製造コストの上昇や環境負荷の増大につながります。

基板材料への熱ダメージ

高温プロセスは、熱に弱いフレキシブル基板や有機材料などの基板にダメージを与え、製品の信頼性を低下させる可能性があります。

生産効率の低下

高温での長時間焼成は、生産サイクルを長くし、全体の生産効率を低下させる要因となります。

材料設計の制約

高温での焼成を前提とした材料設計は、使用できる材料の種類や特性に制約を与え、新たな機能性材料の開発を妨げる場合があります。

​対策

低融点材料の開発

より低い温度で融解・焼結する新しい材料組成を開発することで、低温プロセスを実現します。

触媒・添加剤の活用

焼成・硬化を促進する触媒や添加剤を材料に配合することで、低温での反応を可能にします。

新規加熱技術の導入

マイクロ波加熱やプラズマ加熱など、従来の熱風炉とは異なる効率的な加熱技術を導入します。

プロセス条件の最適化

焼成・硬化の温度、時間、雰囲気などのプロセス条件を精密に制御し、低温での最適な反応を引き出します。

​対策に役立つ製品例

低融点金属ペースト

従来の高温はんだに代わる、低温で接合可能な金属ペーストは、フレキシブル基板への実装に適しています。

UV硬化型樹脂

紫外線を照射するだけで短時間かつ低温で硬化する樹脂は、熱に弱い材料の保護や接着に利用できます。

低温焼成セラミックス粉末

特殊な組成により低温での焼結が可能になったセラミックス粉末は、多層基板などの製造に貢献します。

高効率加熱炉システム

特定の波長の電磁波を利用して材料内部から均一に加熱するシステムは、低温での迅速な焼成を実現します。
