交換メンテナンスの容易化とは？課題と対策・製品を解説

8622Eシリーズは、0.635mmピッチフラットケーブル（AWG#30）対応の0.635mmピッチフラットケーブル対応2ピースコネクタです。 ケーブルの圧接は独自のケーブル挟み込み方式で行っております。この挟み込み方式は当社のハーフピッチコネクタで多くの実績と評価を得た方式であり、同シリーズの信頼性を高めています。 0.635mmピッチのフラットケーブルを2枚重ねで使用しているので、ケーブルの片端に8622Eシリーズを1つ接続して、反対の片端には当社のハーフピッチケーブル用コネクタ（8925E/8825Eシリーズ）を2個接続するといった形態も可能です。 同シリーズは有効嵌合長1.4mmを確保した設計で、高い接触信頼性を誇り、コプラナリティ0.1mmの精密設計です。片手で着脱できるワンタッチエジェクトロック方式をケーブル側コネクタに採用する事で作業の効率化を実現するなど使いやすい製品となっています。 ※当社にてハーネス完成品として提供するため、"8622□N-□□□" コネクタ単体での販売はございません。 　使用するケーブルやハーネス仕様については当社営業担当までお問い合わせください。

8929Eシリーズはディスクリートケーブル用の1.27mmピッチ圧着コネクタです。 ケーブル側には片手着脱が可能な独自のエジェクトロック機構を採用しており、優れた作業性・操作性を有しています。 接触コンセプトはプラグ／レセプタクル両方のコンタクトにバネ性を持たせる事で、追従性のある高信頼の接触コンセプトです。 ケーブルとの接続において、接続方式を圧着接続にすることで、ケーブル接続を一般的な圧着冶具で行えるようにするなど、作業性や使い勝手においても作業者の要求に応えられる仕様としています。 ケーブルはディスクリートケーブルを採用。ディスクリートケーブルはフラットケーブルと比較し低価格であり、電流容量も大きくとれる特長があります。 ケーブルはAWG#26/28/30の選択が可能で、様々なニーズに対応することが可能です。基板側コネクタには、8925Eシリーズの基板側コネクタである8930E/8931Eを採用しています。 基板側コネクタを統一させる事で、自由な設計レイアウトを可能にしています。

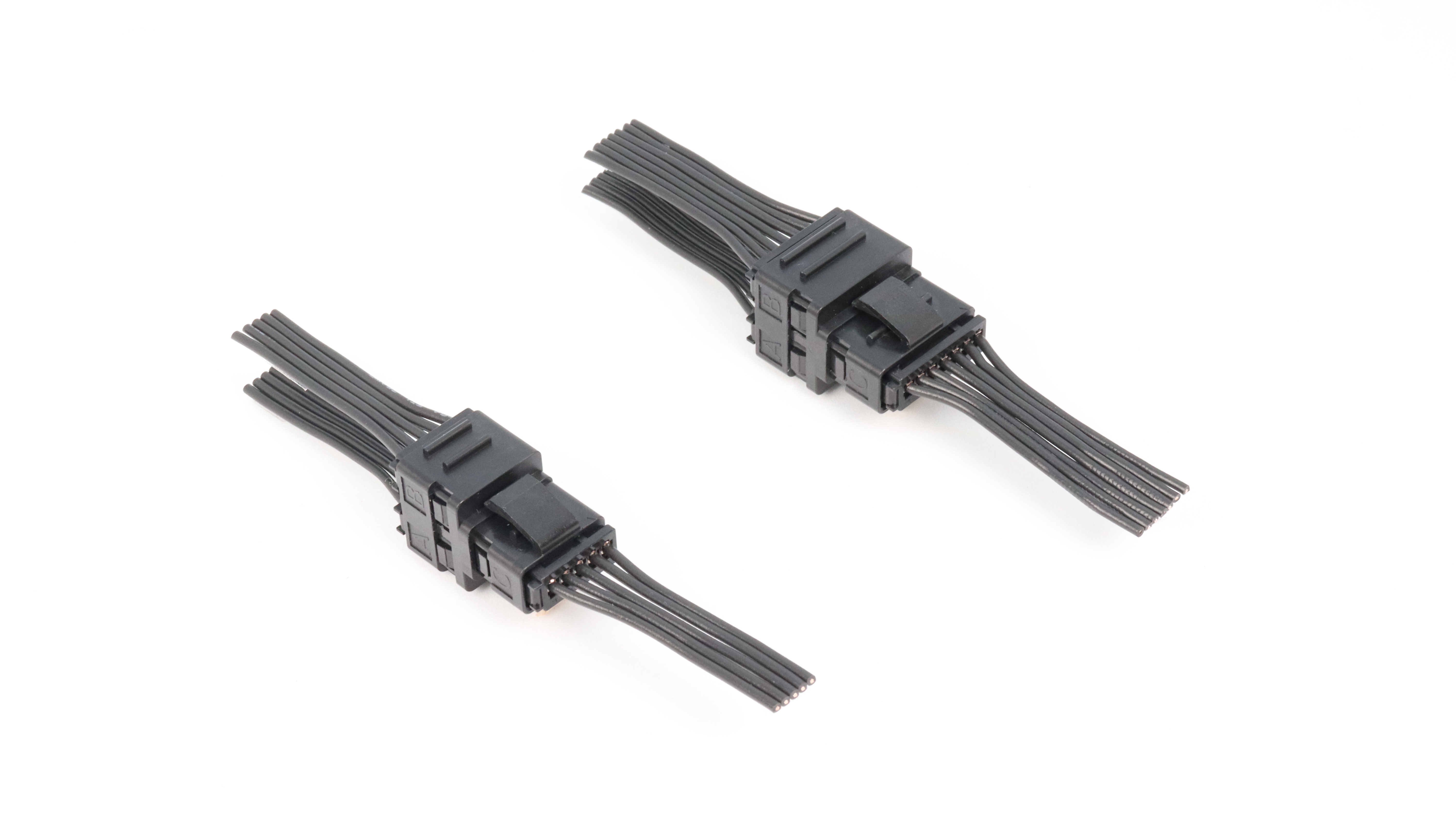

マニピュレーターやマウンターなど、センサーを多く使用するアプリケーションに好適な2.1mmピッチ分岐・中継対応 圧着ケーブル用コネクタです。 ＜特長＞ ■複数のセンサーを多く搭載する産業機器の内部で、省配線化が可能です。 ■挿入時の誤嵌合を防止するため、各ハウジングにキーイング形状を採用しています。 ■嵌合時にロック箇所の凹凸が出ない平面構造で、他配線への接触や引っかかりを回避します。 ※詳しくは外部リンクページをご覧いただくか、お気軽にお問い合わせ下さい。

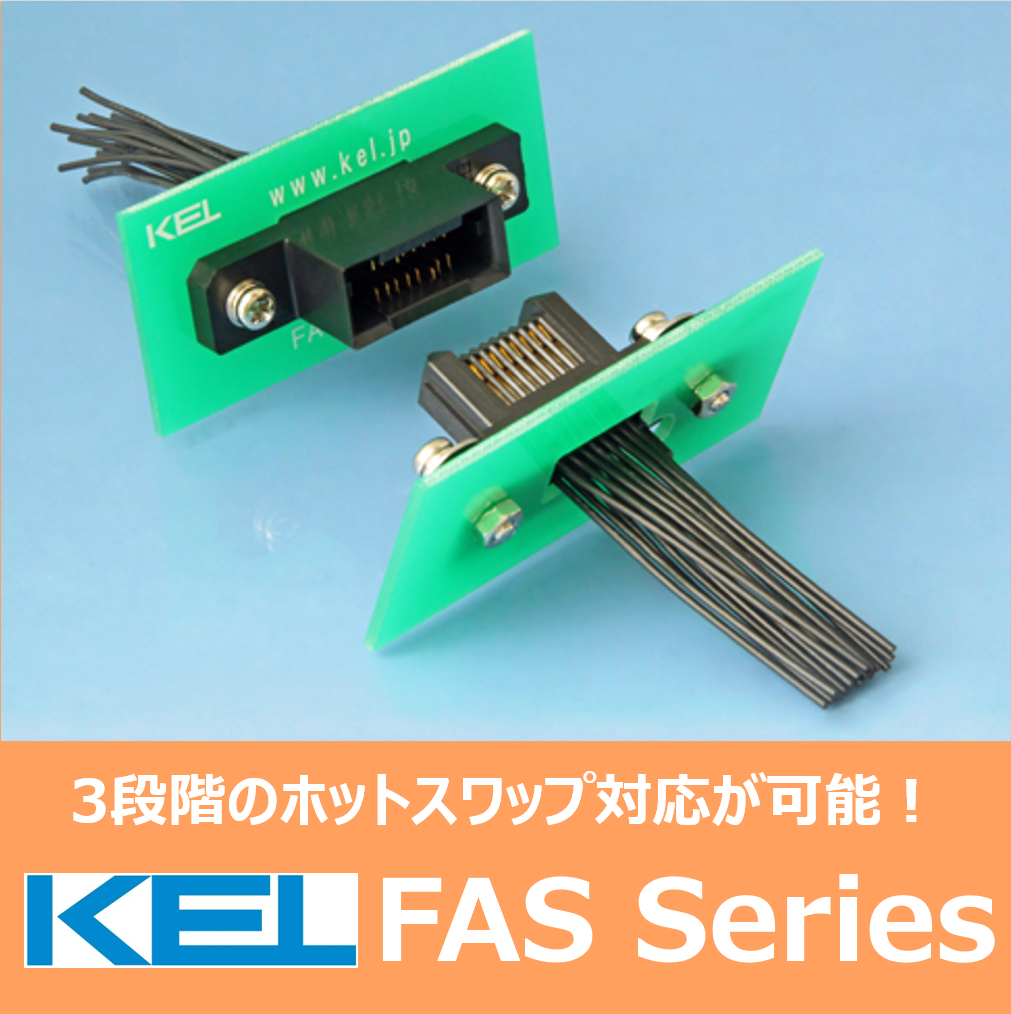

2.5mmピッチ ドロワーコネクタ『FAシリーズ』同様、ピン座屈の防止、嵌合調整の容易さ、嵌合ストレスの軽減、安定した接触信頼性の確保といった特長を有したまま、1.5mmピッチの小型化を実現したコネクタです。 FAシリーズと比較し、基板占有面積で約30%以上の小型化を実現しています。 ＜特長＞ ・FAシリーズと比較し30％以上の小型化を実現。 ・嵌合誤差XY方向に±3mm吸収する誘い込み機構を搭載。 ・ケーブル側コネクタのネジ止め部分の可動により、最大XY方向±1.4mm吸収可能。 ・ホットスワップ（活線挿抜）対応品を用意。（ケーブル中継用コネクタは3段時差接触に対応） ・有効嵌合長3.4mmの高信頼設計。 ・コンタクトは挟み込み2点接触構造を採用し、コンタクトの座屈防止及び接触信頼性を向上。

私ども（株）アクアスでは台湾Fivetech社が開発製造する「位置決め」「ポジショニング」「ロック・アンロック」を目的にした機構部品の取り扱いを開始しました。 「スルーホール用ハンドル（リフロー対応品）」 ・ 独自のスプリング機構によりリバウンド位置を固定・安定させることで、振動による不快なノイズを解決します。 ・90度位置決め、軽量、ユーザーフレンドリー ・自動実装プロセス（ピック＆プレース、リフロー）対応

本シリーズは、０．６３５ｍｍピッチのフラットケーブルを１枚使用したタイプですので、デージーチェーンが可能です。０．６３５ｍｍピッチのフラットケーブルの圧接には当社独自の２枚重ねの板バネ挟み込み圧接方式により簡単でしかも高信頼な接続がＡＳＳＹＴが可能です。片手で簡単に抜き差しが可能な当社独自のエジェクトロック方式を採用し、操作性の向上が図られます。

・電子機器などの防水・防塵の性能標準を示す保護等級は「IP67」に対応しています。 ・屋外使用に適したIP67対応の防水コネクタに、嵌合時の位置ズレが生じやすい環境でも安定した接続を実現するドロワー機構を採用した製品です。 ・ケーブルシール及びシールリング内蔵タイプです。 ・嵌合誤差XY方向に±1.5mm吸収する誘い込み機構を搭載しています。 ・ケーブル側コネクタのネジ止め部分の可動により、最大XY方向±1.0mm吸収可能です。 ・有効嵌合長2.0mmの高信頼設計です。 ・挟み込み2点接触構造によりコンタクトの座屈を防ぎ、安定した接触力で信頼性を向上しています。

ハーフピッチの基板対ケーブルタイプのコネクタです。 １．２７ｍｍピッチのフラットケーブルを２枚合わせにしたタイプです。 片側にハーフピッチ、片側に２．５４ｍｍピッチのＭＩＬ規格コネクタを結線することができます。 ８８２２シリーズは「ワンタッチロック方式」を採用しています。 ＭＩＬ規格のＦ/Ｃコネクタは基板側にロックがついており、両手でロックを解除しなければなりませんでした。 ８８２２Ｅシリーズは、ケーブル側にロックを付けることにより、片手で着脱が可能となり、操作性の向上を図ることができます。
