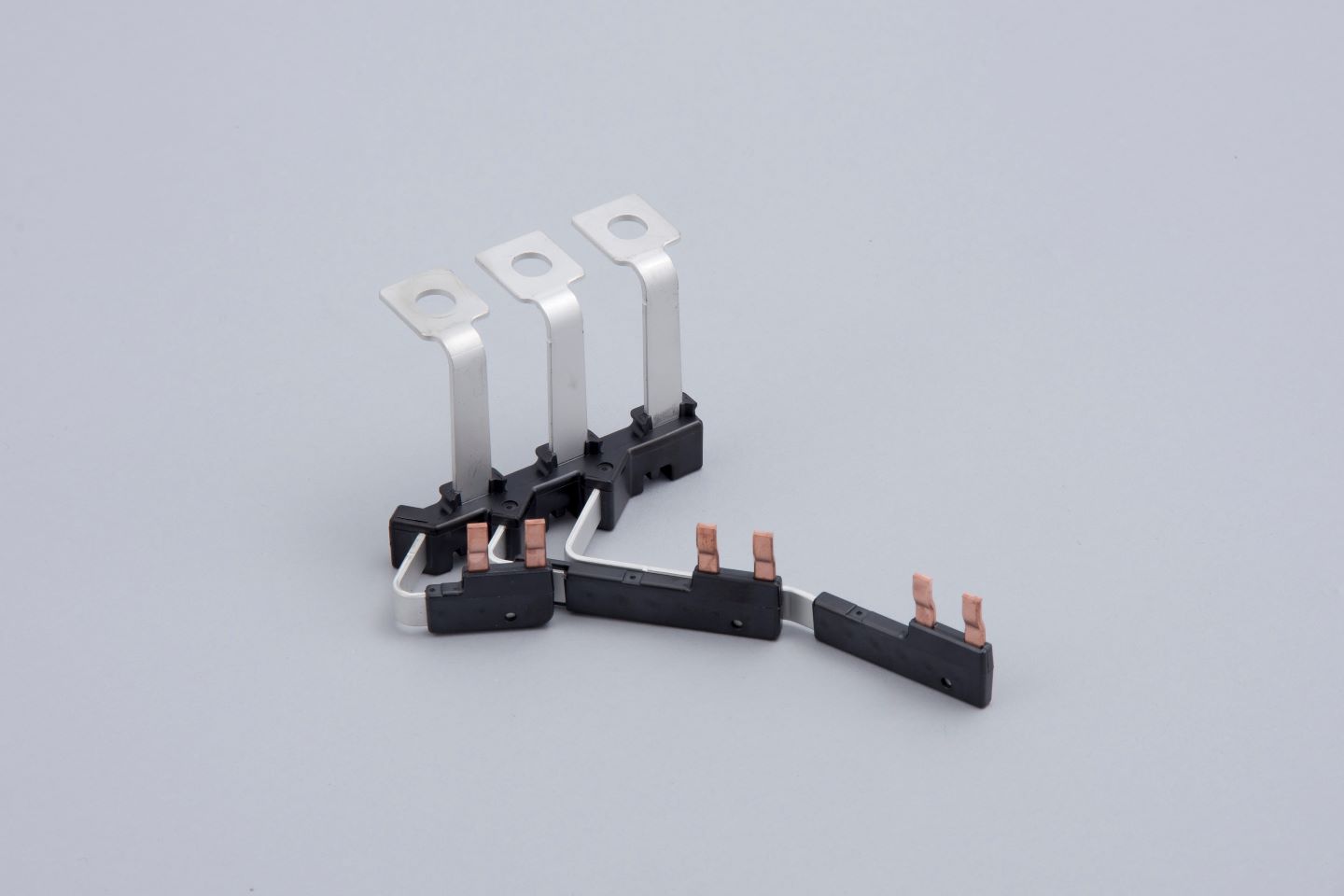

高精度金属インサート成形技術/TS高速スタンピング成形システム
・本製品はバスバー仕様とすることにより、ワイヤー仕様に比べ部品点数の削減、工数削減によりコストダウンが可能
・高電圧・高電流にも耐えることが可能
・高度なインサート成形を行うことで、ユニットが可能になり、且つ、寸法精度に優れ自動組み立て工程にも適用されている
・当 社独自の金型技術と生産技術により、信頼性を確保した上で安定量産が可能
・HEVの駆動・発電用モーターに採用実績あり
HEV/EV車用 駆動・発電モーター給配電部品(バスバー）
お探しの製品は見つかりませんでした。
1 / 1
性能向上における部品間の配線長短縮
性能向上における部品間の配線長短縮とは？
電子部品・電子材料業界において、電子機器の性能向上は常に追求されるテーマです。その中でも、基板上やパッケージ内で部品同士を接続する配線の長さを短縮することは、信号伝達の遅延低減、ノイズの抑制、消費電力の削減に直結し、機器全体の高速化・高機能化に不可欠な要素となっています。
課題
信号遅延の増大
配線長が長くなるほど、信号が伝わるのに時間がかかり、高速化のボトルネックとなります。特に高周波信号では顕著な影響が出ます。
ノイズ干渉の増加
長い配線はアンテナ効果を持ちやすく、外部からのノイズを拾ったり、他の信号に干渉したりするリスクが高まります。
消費電力の増大
配線抵抗による電力損失が増加し、機器全体の消費電力が増加する傾向があります。これはバッテリー駆動機器では特に問題となります。
実装面積の制約
部品配置の自由度が制限され、配線を引き回すためのスペース確保が難しくなり、高密度実装の妨げとなります。
対策
高密度実装技術の活用
部品をより近接して配置し、配線経路を最適化することで、全体の配線長を大幅に削減します。
多層基板の採用
基板の層数を増やすことで、配線を上下に分散させ、水平方向の配線長を短縮します。
先進的な接続技術の導入
チップレット技術や3D積層技術など、部品間を直接的かつ短距離で接続する技術を採用します。
信号伝送特性の最適化
配線材料や形状を工夫し、インピーダンス整合などを最適化することで、短い配線長でも信号品質を維持します。
対策に役立つ製品例
微細配線形成材料
高解像度で微細な配線を形成できる材料は、部品間の距離を縮め、配線長を短縮する基盤となります。
高密度積層基板
多層化と微細配線技術を組み合わせた基板は、部品を近接配置し、配線経路を効率化します。
チップ間直接接合技術
複数のチップを直接、または非常に短いインターコネクトで接続する技術は、配線長を劇的に短縮します。
高性能インターコネクト部材
低損失で高周波特性に優れた接続部材は、短い配線長でも信号品質を確保し、性能向上に貢献します。
