受動部品における大電流・高電圧への対応とは？
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。

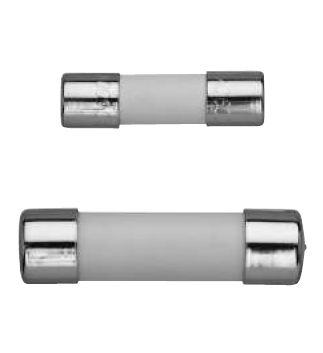

『KLAヒューズ』は、JIS規格(JISC5381-1)に対応するMOVやクラスII SPDと
組み合わせて使用する製品です。
万一MOV/SPDが劣化した際に、回路から切り離します。
従来の、クラスII向けSPD分離用のヒューズにくらべ、低定格化＆小型化しています。
【特長】
■サージ耐量が大きい。
■クラスII向けスペックに対応
■定格電流が低く、上位ブレーカとの協調が容易。
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
SPD分離器『KLAヒューズ』
RoHs対応、 安全規格：UL,CSA,TUF
ポリトロニクス社の過電流保護素子EverFuse(R)は世界のマザーボード市場や
携帯機器関連市場で圧倒的なシェアを有しています。
独自の構造により低抵抗値で内部抵抗の安定化を実現し業界最小の
0603タイプから2920タイプまで用意。
0402タイプも開発中です。
カタログ（英文）は『ダウンロード』よりご確認ください。
SMDシリーズ0603
『FVFシリーズ』は、導電性高分子ハイブリッドタイプの
アルミ電解コンデンサです。
150℃長寿命品で高リブル品。
RoHS指令対応品で、面実装形となっております。
ご要望の際はお気軽にお問い合わせください。
【特長】
■125℃ 4,000時間、135℃ 4,000時間、150℃ 4,000時間
■耐洗浄品(2分間以内)
■AEC-Q200
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
アルミ電解コンデンサ『FVFシリーズ』150℃ｘ4000時間実現
当社では、「ディスクリート部品」を取り扱っております。
代替品調査は当社へお任せ。常時在庫運用を行い、
コスト低減に尽力しております。
また、AEC-Q100対応品もご用意しております。
ご用命の際は、お気軽にご相談ください。
【こだわりポイント】
■常時在庫運用
■コスト低減に尽力
■AEC-Q100対応品あり
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
ディスクリート部品

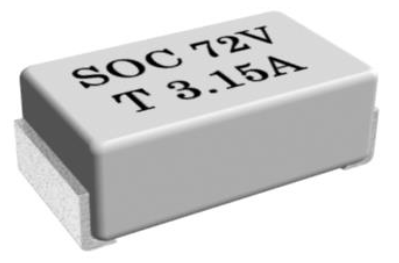

エス・オー・シー株式会社が取り扱う、耐ラッシュ小型表面実装型ヒューズ
『11CT』をご紹介します。
内部構造の工夫により、小型でありながらDC72Vの電圧において最大50Aの
故障電流を遮断することが可能になりました。
当社独自のエレメント構造を採用することで、耐ラッシュ性と長期寿命を
両立させ、スイッチ素子のバックアップとして適した性能を実現しました。
【特長】
■小型でありながらDC72Vの電圧において最大50Aの故障電流を
遮断することが可能
■当社独自のエレメント構造を採用
■耐ラッシュ性と長期寿命を両立させ、スイッチ素子のバックアップとして
適した性能を実現
■幅広い用途で使われている
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
耐ラッシュ小型表面実装型ヒューズ『11CT』
『MCF3』は、低電圧/低電流溶断、防爆対応の小型表面実装形ヒューズです。
ワイヤーエレメントの採用で低い抵抗値を実現したことにより、低電圧での
溶断を容易にしました。
また、防爆エリアでも使用を目的とする機器での使用に適した密閉構造です。
ケースおよびカバーに樹脂材料を用いることにより、軽量化を実現しました。
【特長】
■最小定格電流値28mAを実現
■ワイヤーエレメントの採用で低い抵抗値を実現
■低電圧での溶断を容易に
■防爆エリアでも使用を目的とする機器での使用に適した密閉構造
■ケースおよびカバーに樹脂材料を用いることにより軽量化
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
小型表面実装形ヒューズ『MCF3』
RoHs2対応、 安全規格：UL,CSA,TUF
ポリトロニクス社の過電流保護素子EverFuse(R)は世界のマザーボード市場や
携帯機器関連市場で圧倒的なシェアを有しています。
独自の構造により低抵抗値で内部抵抗の安定化を実現し
広範囲デザインで0603タイプから2920タイプまで用意。
0402タイプも開発中です。
カタログ（英文）は『ダウンロード』よりご確認ください。
『SMDシリーズ』2920
『F-450』は、高容量25Aでφ6.4mm×30mm、Φ6.35mm×30mmの
ヒューズ管に適合するヒューズホルダーです。
2条ねじを採用しており、回す回数が減ることで作業効率を向上します。
また、製品にレーザーマーキングを行うことでLOT管理が可能です。
【仕様】
■定格：300V-25A
■絶縁抵抗：DC500V,100MΩ以上
■耐電圧：AC2000V（1分間）
■主絶縁材：（本体）ガラス入りフェノール（UL94V-0）
■端子：差込端子（タイプ250、t＝0.8）兼用はんだ付け端子 など
※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。
ヒューズホルダー『F-450』
抵抗器の専門メーカー磐城無線研究所から『抵抗器 総合カタログ』を無料プレゼント！60年以上の歴史から生まれた高性能な抵抗器30種以上を掲載しています。製品特性や用途によって選べる充実の１冊です。
【掲載製品】
■厚膜
■モールド形
■大電力形
■塗料製品
■セメント形
■パワータイプ
※総合カタログをご希望の方は、お問合わせ下さい。
抵抗器の老舗メーカー『抵抗器 総合カタログ』無料プレゼント！
RoHs対応、 安全規格：UL,CSA,TUF
ポリトロニクス社の過電流保護素子EverFuse(R)は世界のマザーボード市場や
携帯機器関連市場で圧倒的なシェアを有しています。
独自の構造により低抵抗値で内部抵抗の安定化を実現し業界最小の
0603タイプから2920タイプまで用意。
0402タイプも開発中です。
カタログ（英文）は『ダウンロード』よりご確認ください。
SMDシリーズ1812
当社では、各電力会社の配電施設および一般高圧需要家受電設備などに
使用されている高圧ヒューズを多数取り揃えております。
複合ヒューズ、テンションヒューズ、タイムラグヒューズの3種類の他、
鉄道向けにダブルヒューズ用も取り扱っています。
まずはお気軽にお問い合わせください。
【ラインアップ】
■複合ヒューズ
■テンションヒューズ
■タイムラグヒューズ
■複合形ダブルヒューズ
■タイムラグ形ダブルヒューズ など
※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。
高圧ヒューズ
【角型チップ抵抗器（精密級）】
・リール品
・テープカット品
購買代行も行っております。
試作から量産、コストダウンなどあらゆる調達をサポートします。
詳しくはカタログをダウンロードしていただくか、お問い合わせください。
チップ抵抗新規 在庫Line Up
当カタログは、サトーパーツ株式会社で取り扱っているヒューズホルダーを
掲載している製品カタログです。
筒型（パネル貫通タイプ）、横型、中継型など豊富にご紹介しております。
【適合ヒューズ管サイズ】
■φ5.2×20mm
■φ6.4×30mm、φ6.35×30mm、φ6.35×31.8mm
■φ15×50mm、φ10.31×38.1mm
※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。
製品カタログ ヒューズホルダー

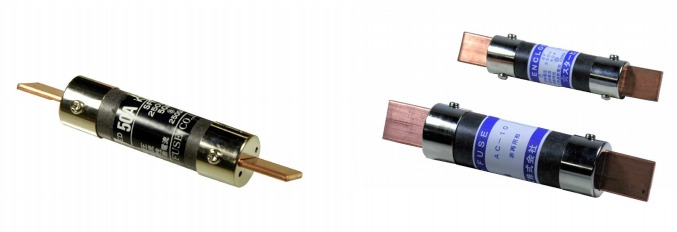

『KT/KEシリーズ』は、電気用品安全法及び JIS C 835（配線用ヒューズ
及びホルダー通則）に適合した筒形ヒューズです。
「KTシリーズ」は、刃形の筒形ヒューズで、建物や設備の配電盤に
ご利用頂いております。
また、「KEシリーズ」は、KTシリーズに消弧剤を充填し、遮断容量を
向上させたシリーズです。
【特長】
■KTシリーズ
・刃形の筒形ヒューズ
・建物や設備の配電盤に利用可能
■KEシリーズ
・KTシリーズに消弧剤を充填し、遮断容量を向上
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
筒形ヒューズ『KT/KEシリーズ』
『JAG型』は、溶断特性にバラツキがなく、速断性に優れたマイクロヒューズです。
ヒューズエレメントに線材を使用しており、小型でありながら耐ラッシュカレント性を向上。
また、定格電流通電時の表面温度上昇は75℃以下で、周囲に与える影響を少ないです。
【特長】
■はんだ耐熱性は、260℃10秒を十分に満足し、リフロー、浸せきのいずれにも対応
■弊社独自の端子構造により、マンハッタン現象が発生しにくい
■3216(3.2×1.6×1.4mm) と小型
■チッププレーサーによる自動マウントに好適
■高密度実装に適した寸法精度と対称電極構造で「セルフアライメント」が可能 など
※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。
マイクロヒューズ『JAG型』
アプトデイトでは、コンデンサー用リード端子を取り扱っています。
エレクトロニクスの発展と共に成長､進歩し続けるコンデンサー。
"見えない部分にこそ技術がある"それを支えるのが技術と信頼の
当社のリード端子群です。
【特長】
■異種金属の融合
■全て自社で開発・製作
■表面の美しさ
■細やかな部分にまでこだわるリード 端子
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
コンデンサー用リード端子
サイリスタやGTO，IGBTなどの半導体の保護を目的とした大容量のヒューズから基板用のガラス管ヒューズまであらゆる用途に応じた製 品レンジをとりそろえています。 「過電流以外では切れてはならない」ことをめざし、さまざまな変動負荷での加速試験やエレメントの疲労試験を繰り返し、寿命の評価や エレメントの改良に役立てています。カタログ には現れないこのようなデータの蓄積が信頼性の高いヒューズをつくります。
日本メルセン ヒューズ部門

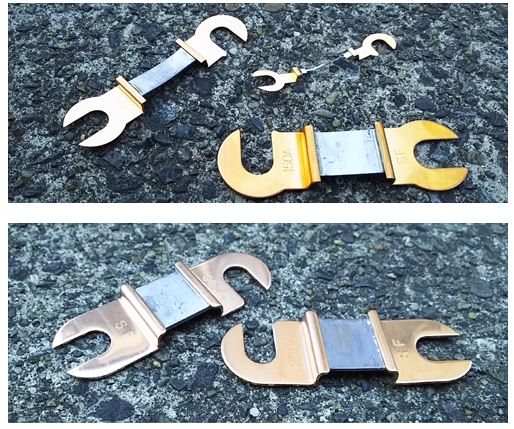

当社では、可溶体に銅金具を取り付けた構造で、ヒューズの
源流ともいえるつめ付ヒューズを取り扱っております。
単純な構造ですが、溶断確認も容易なため、長期にわたり
様々な用途にてご使用いただいております。
【ラインアップ】
■2,4,5,6,7型
※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせください。
PF 銅つめ付ヒューズ
電動工具や電動アシスト自転車といった中型のリチウムイオン電池の
外部短絡保護を目的に、高電流マイクロヒューズ「JHC型」を開発致しました。
ヒューズエレメントと端子が一体の構造を採用することで、
表面実装型でありながら、小型で高電流定格を実現しました。
【特長】
■小型・高電流ヒューズ
■高電流製品への対応が可能
■溶断時の安全性が高い
■チッププレーサーによる自動マウントに最適
■完全鉛フリー
※詳 しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
高電流ヒューズ『JHC型』
ラスター信号用コネクタ 4.20mm、39-01-2065 MOLEX、プラグ; 電線ー電線/PCB; メス; Mini-Fit Jr; 4.2mm; PIN: 6; コンタクトなし; ケーブル用、
ダイオードモジュール、DSS2X160-01A IXYS、モジュール: ダイオード; 2重,共通カソード; 100V; If: 2x160A; SOT227B; Ufmax: 0.81V
コンタクタ - メインモジュール、LC1D65ABD SCHNEIDER ELECTRIC、接触器: 3極; NO x3; 補助接点: NO + NC; 24VDC; 65A; DIN,パネル上; TeSys D; ネジ端子
受動部品、半導体、オートメーション、その他
お探しの製品は見つかりませんでした。
1 / 1
受動部品における大電流・高電圧への対応
受動部品における大電流・高電圧への対応とは？
近年、電気自動車（EV）、再生可能エネルギー、産業機器などの分野で、より高い電力密度と信頼性が求められています。これに伴い、回路を構成する受動部品（抵抗器、コンデンサ、インダクタなど）にも、従来よりも大電流や高電圧に耐えうる性能が不可欠となっています。本説明では、この課題とその解決策、そしてそれを実現する商材について解説します。
課題
発熱による性能劣化・寿命短縮
大電流が流れることで、受動部品内部の抵抗成分によりジュール熱が発生し、部品の温度が上昇します。これにより、抵抗値の変動、絶縁破壊、あるいは部品自体の破損につながり、製品全体の信頼性を低下させます。
絶縁破壊による短絡・破損
高電圧が印加されると、受動部品の絶縁材料や内部構造にストレスがかかります。絶縁破壊が発生すると、意図しない電流経路が形成され、短絡や部品の焼損といった重大な故障を引き起こす可能性があります。
サイズ・重量の制約
大電流・高電圧に対応するためには、一般的に部品の大型化や、より高耐圧・高耐熱な材料の使用が必要となります。しかし、近年の電子機器は小型・軽量化が強く求められており、このトレードオフが課題となります。
コスト増加
高耐圧・高耐熱材料の使用や、特殊な製造プロセスは、部品の製造コストを押し上げます。特に量産品においては、コストパフォーマンスとの両立が重要な課題となります。
対策
高耐熱・高耐圧材料の採用
セラミック、ポリマー、金属などの材料において、より高い温度や電圧に耐えうる特性を持つものを選択・開発することで、部品の信頼性を向上させます。
放熱設計の最適化
部品自体の発熱を抑える設計に加え、ヒートシンクの活用や基板レイアウトの工夫により、効果的に熱を逃がすことで、部品温度の上昇を抑制します。
多層構造・並列化による電流分散
複数の部品を並列に接続したり、内部構造を多層化したりすることで、個々の部品にかかる電流や電圧の負担を分散させ、全体としての耐性を向上させます。
高度なシミュレーション技術の活用
熱解析や電界解析などのシミュレーション技術を用いることで、設計段階で潜在的な問題を予測し、最適な材料選定や構造設計を効率的に行うことができます。
対策に役立つ製品例
高エネルギー密度蓄電素子
高い電圧に耐えつつ、大容量のエネルギーを蓄えることができるため、高電圧回路での安定化やピークカットに貢献します。
低ESR・高耐圧コンデンサ
等価直列抵抗（ESR）が低く、大電流時の発熱を抑えつつ、高い電圧にも耐えることができるため、電源回路の平滑化やノイズ対策に有効です。
高電力対応抵抗器
大電流が流れても発熱しにくく、高精度な抵抗値を維持できるため、電力変換回路や負荷抵抗として使用できます。
高耐圧インダクタ
高電圧下でもインダクタンス値を安定させ、大電流を効率的に扱うことができるため、電源回路やノイズフィルタリングに不可欠です。
