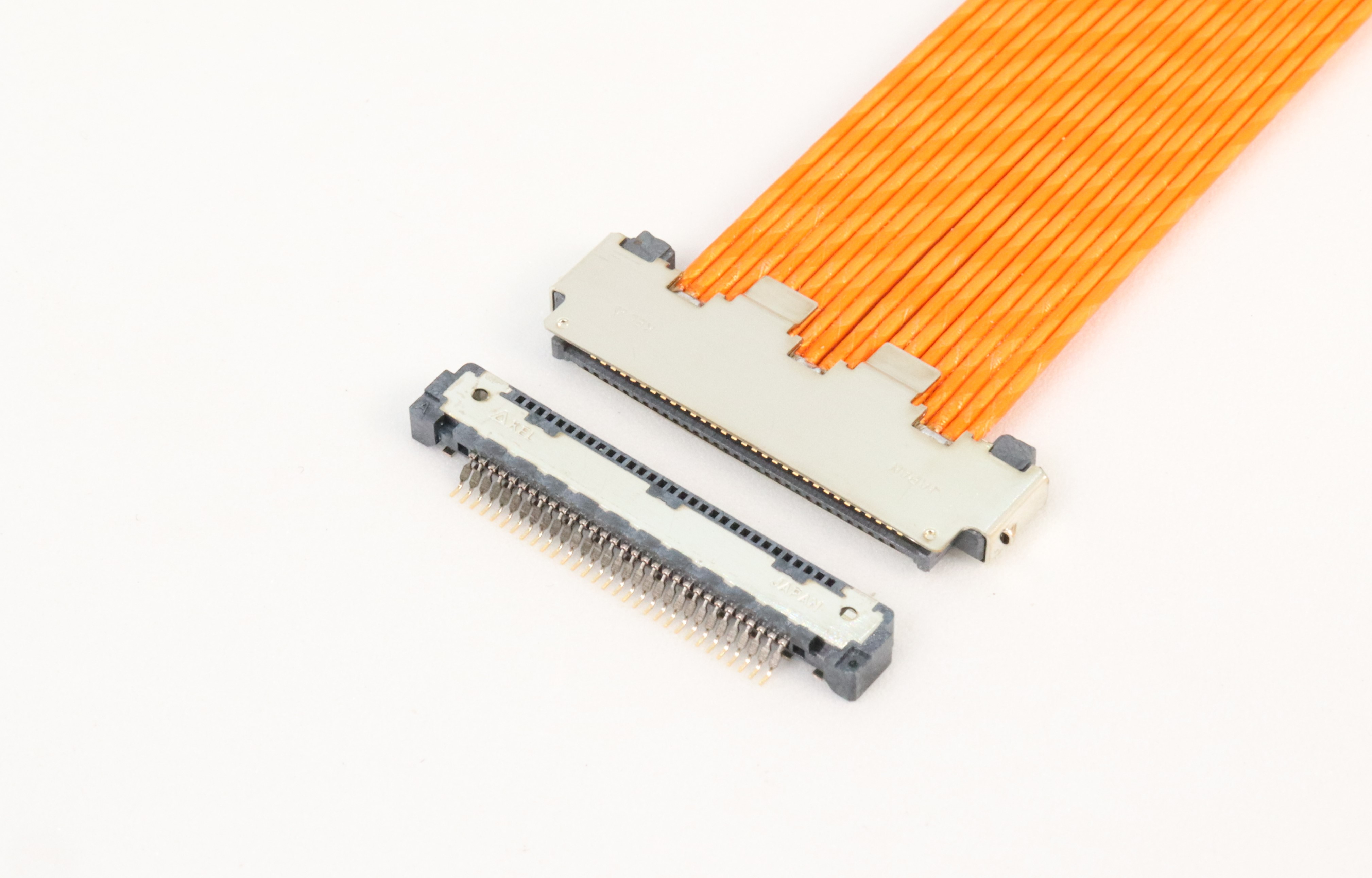

「TSL-NM2シリーズ」は、最大32Gbps差動高速伝送が可能な「TSLシリーズ」に低背、非磁性の特徴を取り入れた製品です。 磁場・磁界の影響を受けない非磁性化を実現しています。 【特長】 ■32Gbpsの高速差動伝送に対応 ■コネクタの材料・形状・寸法調整によるインピーダンスコントロールに加え、 　グランドの落とし方や伝送経路をなだらかにして共振対策を行い、減衰量を改善 ■接触信頼性にかかわる有効嵌合長は0.5mmで設定し、インサートの潜り込み量 　の削減や、伝送特性にかかわるスタブ長の設計を最適化し、減衰量を改善 ※詳しくは外部リンクページをご覧いただくか、お気軽にお問い合わせ下さい。

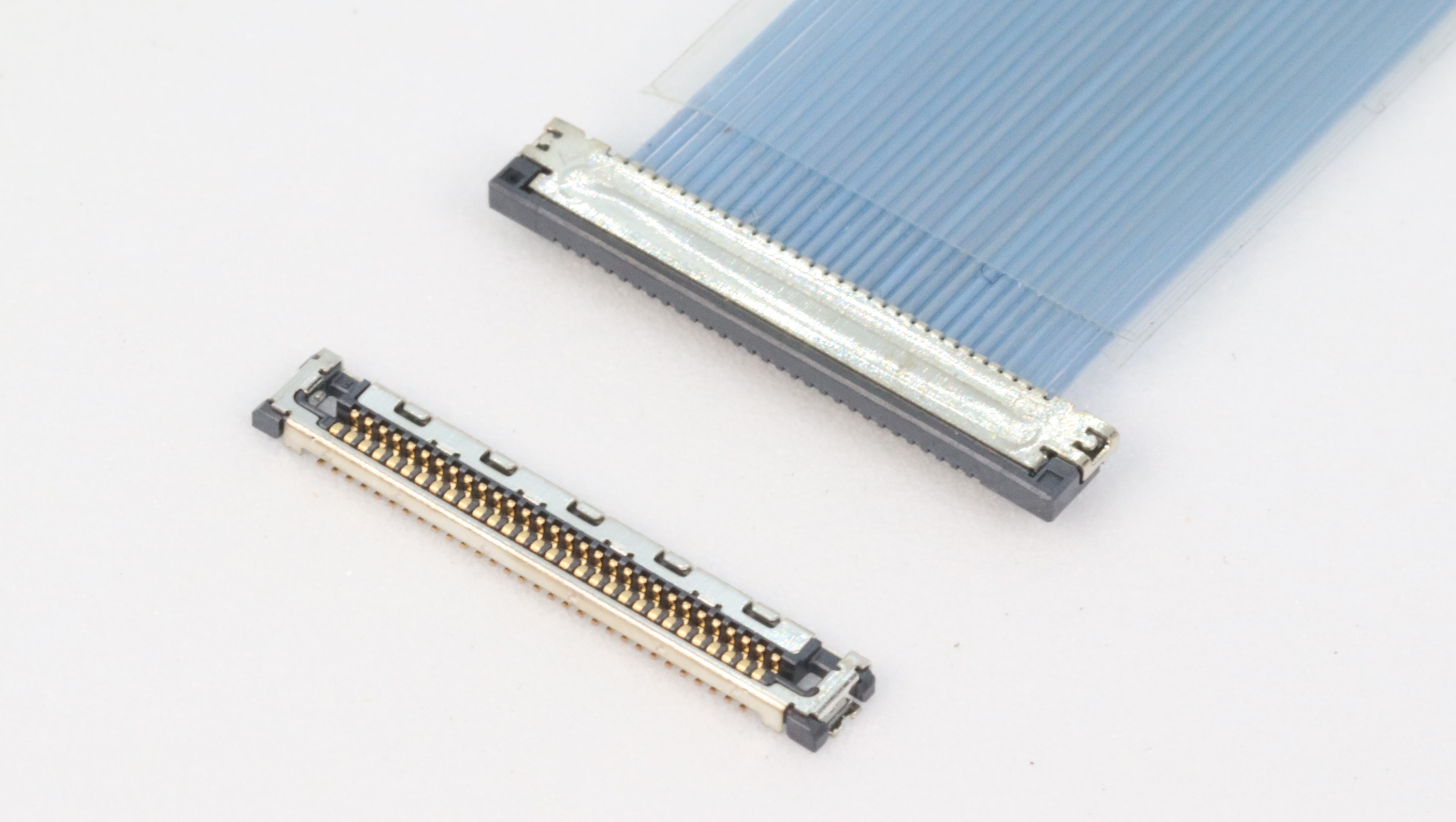

〇業界最小クラスの基板占有面積 　実装高さは1.65mm、嵌合幅2.80ｍｍ、基板占有面積44㎟の小型コネクタです。 〇非磁性 　磁場・磁界の影響を受けない非磁性を実現しています。 〇高耐熱 　使用温度105℃まで対応可能です。 〇その他の特長 ・コンタクトとシェルに抜け止めロック構造を設けることで、良好なクリック感、確実な嵌合、ケーブル煽り強度の強化を実現しています。 ・Ｗ圧着構造によりケーブル保持力を強化しています。 ・金属シェルの採用により、ノイズ対策や製品強度の確保を行っています。 ・グランド端子を多点に設け、伝送特性／ＥＭＳ特性を向上しています。 ・嵌合口のガイド構造により嵌合の作業性に優れ、嵌合位置のズレによる誤嵌合や破損を防止する構造となっています。 ※当シリーズはハーネス製品として提供するため、プラグ側のコネクタ（ASLS20）単体での販売はございません。 ＜カスタムハーネスにも対応＞ 当社は、お客様の要求仕様に応えた特注ハーネスの提供を行っています。 当社が設計から品質保証まで行い、安心して使用いただけます。
