誤接続の防止とは？課題と対策・製品を解説

医療機器業界では、製品の小型化と安全性が強く求められます。特に、限られたスペースに多くの機能を詰め込む必要があり、電源コネクタのサイズは重要な要素となります。また、誤挿入による機器の故障は、患者の安全に関わる重大な問題を引き起こす可能性があります。当社のカスタム電源DCインターフェイスコネクタは、小型・低背化を実現し、EIAJ規格1～3プラグの誤挿入による不具合を防止します。これにより、医療機器の小型化と安全性の向上に貢献します。 【活用シーン】 ・小型の医療用電子機器 ・ポータブル診断装置 ・バッテリー駆動の医療機器 【導入の効果】 ・小型化による製品設計の自由度向上 ・誤挿入による故障リスクの排除 ・安全性の向上による信頼性確保

通信機器業界では、製品の長期的な信頼性が非常に重要です。電源供給の安定性は、機器の正常な動作を保証するために不可欠であり、誤った接続は機器の故障やデータの損失につながる可能性があります。当社のカスタム電源DCインターフェイスコネクタは、EIAJ規格1～3プラグの誤挿入を防止し、信頼性の高い電源接続を実現します。 【活用シーン】 ・電圧・極性の誤接続が致命的となる精密電子機器 ・純正品によるエコシステムを維持したい製品 ・薄型・デザイン重視の小型ガジェット 【導入の効果】 ・誤挿入による故障・火災リスクの排除 ・非純正品の排除によるブランド保護と収益確保 ・基板設計の自由度向上と製造工程への最適化

IoTデバイス業界では、バッテリー駆動時間の延長とデバイスの小型化が求められています。特に、省電力設計は、デバイスの運用コスト削減と利便性向上に不可欠です。電源コネクタの誤挿入によるデバイスの故障は、製品の信頼性を損なうだけでなく、交換や修理にかかるコスト増につながります。当社のカスタム電源DCインターフェイスコネクタは、独自の形状により誤挿入を防止し、デバイスの長寿命化に貢献します。 【活用シーン】 ・省電力設計が求められるIoTデバイス ・バッテリー駆動時間を重視するデバイス ・小型化が進むウェアラブルデバイス 【導入の効果】 ・誤挿入による故障リスクを低減 ・デバイスの長寿命化 ・省電力化への貢献

セキュリティシステムにおいては、誤動作や不正アクセスを防ぐために、機器間の確実な接続と信号の安定性が求められます。特に、外部からの物理的な干渉や環境変化にさらされる設置場所では、接続部の信頼性がシステムの安定稼働に不可欠です。接続不良は、システムの誤作動やセキュリティ機能の低下につながる可能性があります。強ロック ポジティブロック 2.00mmピッチコネクターは、堅牢性に優れた設計で、これらの課題に対応します。 【活用シーン】 ・監視カメラシステムにおける映像信号伝送 ・入退室管理システムにおけるセンサー接続 ・警報システムにおける各種センサー・制御機器の接続 【導入の効果】 ・確実な嵌合保持による接続信頼性の向上 ・小型設計による省スペース化 ・過酷な環境下でも安定した信号伝送の実現

スマートホーム機器の小型化と高密度実装が求められる現代において、限られたスペースでの確実な接続は重要な課題です。特に、機器の誤作動や通信不良は、快適な生活環境を損なう可能性があります。当社の強ロック ポジティブロック 1.25mmピッチコネクターは、小型ながらも確実な嵌合保持力を発揮し、接続の信頼性を向上させることで、これらの課題に対応します。 【活用シーン】 ・スマートスピーカーやセンサー機器の内部接続 ・省スペースが求められるIoTデバイス ・配線スペースが限られる住宅設備 【導入の効果】 ・機器の小型化と高密度実装に貢献 ・接続不良によるトラブルを低減 ・設置スペースの制約を緩和

IPX7/８ USB TYPE-C コネクタは、 過酷な環境可でも、確実な接続を実現できる世界のトップクラスメーカーが選ぶ 『完全防水USB TYPE-C』コネクタです。 【特徴】 ■プラグが表裏嵌合可能なリバーシブル構造 ■業界トップクラスの防水性IPX7/8 ■独自構造(ダブルシェル)によるプラグ挿入時の破損の低減化 ■シームレスシェル構造による強度向上 ■筐体薄型化/端部ラウンドに貢献 【活用シーン】 ■屋外や水回りで使用されるウェアラブル・モバイルデバイス ■医療・ヘルスケア機器のインターフェース ■過酷な産業環境や車載用デバイス 【導入の効果】 ■製品の信頼性とブランド価値の飛躍的向上 ■メンテナンスコストの削減と製品長寿命化 ■デザインの自由度向上と小型軽量化の両立 〈防水等級とは？〉 防水等級(IPX)は、0から8までの９段階にわけられ、それぞれに定められた保護内容が定められております。また、テスト方法はダウンロード資料からご確認いただけます。 ※詳しくはPDFをダウンロードして頂くか、お気軽にお問い合わせ下さい。

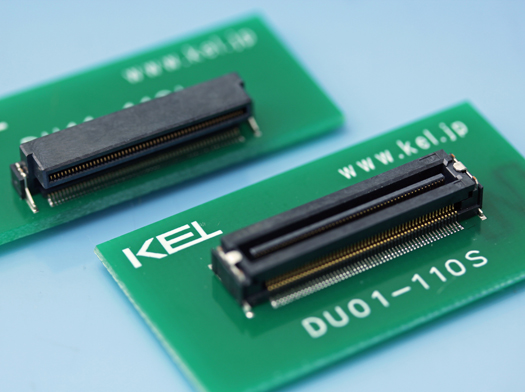

DUシリーズは0.4mmピッチフローティングコネクタです。フローティングコネクタとして業界最小レベルのコンタクトピッチ0.4mmの製品化を実現しています。当社0.5mmピッチフローティングコネクタDYシリーズとの大きさを比較すると基板占有面積はプラグで約48%、レセプタクルで約31%の省スペース化が図られています。0.4mmピッチながらXY方向に±0.4mmの可動することが可能であり、機器の組み立て公差のズレを吸収することができます。実装方式は垂直接続を用意。プラグ側の接触部はDY同様、円弧形状をしており、異物を噛み込み難い構造としています。レセプタクルの底面の端子露出を無くし、異物侵入防止とコンタクト底部のパターン配線を可能としています。DUシリーズの有効嵌合長は1.2mmで、嵌合時の信頼性を確保しています。接触方式はコンタクトカンチレバータイプ。極数はDYシリーズの最高140極に対し200極まで展開可能。200極では長手方向で40.36mmの小型化を実現し、幅方向は7.5mm。スタック高は7mm～。防塵対策として、レセプタクル側はカプトンテープにより自動実装対応とし、嵌合口を封止しています

マニピュレーターやマウンターなど、センサーを多く使用するアプリケーションに好適な2.1mmピッチ分岐・中継対応 圧着ケーブル用コネクタです。 ＜特長＞ ■複数のセンサーを多く搭載する産業機器の内部で、省配線化が可能です。 ■挿入時の誤嵌合を防止するため、各ハウジングにキーイング形状を採用しています。 ■嵌合時にロック箇所の凹凸が出ない平面構造で、他配線への接触や引っかかりを回避します。 ※詳しくは外部リンクページをご覧いただくか、お気軽にお問い合わせ下さい。

『K89シリーズ』は、着色別に対応したキーイング構造により色違いの 誤嵌合を防止する基板対電線用2.0mmピッチ（SMT）コネクタです。 極数違いの誤嵌合を防止するリブ構造。 2種の端子（信号系～3Aと電力系～10A）を1つのコネクタに集約できる ハイブリッドタイプもラインアップしております。 【特長】 ■慣性ロック構造により半嵌合を防止 ■補強金具によるコネクタ保護機能 ■極数違いの誤嵌合を防止するリブ構造 ■ハウジングはストレート・ライトアングルタイプで共用 ■リセプタクル及びストレート・ライトアングル用リテイナは中継用と共用 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

当社で取り扱う「カスタム電源DCインターフェイスコネクタ」をご紹介いたします。 嵌合部を独自形状にすることで他社DCプラグとの非互換性を実現。 一般DCプラグ(EIAJ規格タイプ1～3)との互換性を無くし、誤挿入による電気的不具合を防止します。 一般DCコネクタプラグ品の使用によるデバイス機器側の故障防止や 貴社オリジナル純正品の開発に寄与といったメリットがございます。 【特長】 ＜ジャック＞ ■EIAJ規格1～3プラグの誤挿入による不具合を防止 ■独自の構造設計により、小型・低背化を実現 ■ニーズに合わせて、半田リード足の形状変更可能 【活用シーン】 ■ 電圧・極性の誤接続が致命的となる精密電子機器 ■ 純正品によるエコシステムを維持したい製品 ■ 薄型・デザイン重視の小型ガジェット 【導入の効果】 ■ 誤挿入による故障・火災リスクの排除 ■ 非純正品の排除によるブランド保護と収益確保 ■ 基板設計の自由度向上と製造工程への最適化 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

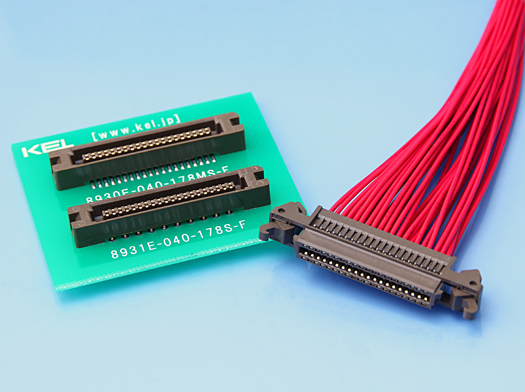

8929Eシリーズはディスクリートケーブル用の1.27mmピッチ圧着コネクタです。 ケーブル側には片手着脱が可能な独自のエジェクトロック機構を採用しており、優れた作業性・操作性を有しています。 接触コンセプトはプラグ／レセプタクル両方のコンタクトにバネ性を持たせる事で、追従性のある高信頼の接触コンセプトです。 ケーブルとの接続において、接続方式を圧着接続にすることで、ケーブル接続を一般的な圧着冶具で行えるようにするなど、作業性や使い勝手においても作業者の要求に応えられる仕様としています。 ケーブルはディスクリートケーブルを採用。ディスクリートケーブルはフラットケーブルと比較し低価格であり、電流容量も大きくとれる特長があります。 ケーブルはAWG#26/28/30の選択が可能で、様々なニーズに対応することが可能です。基板側コネクタには、8925Eシリーズの基板側コネクタである8930E/8931Eを採用しています。 基板側コネクタを統一させる事で、自由な設計レイアウトを可能にしています。

「EIAJ RC-5325A 4極プラグ」と同サイズで多極化を実現。深絞り・薄厚加工により、6極プラグとDIP/SMT等、多種実装対応のジャックをラインアップしました。 コネクタ単体だけでなく、抗菌仕様を含むストレート・カールコード等のケーブル製品もトータル提案いたします。 【特長】 ■セットメリット ・360度回転：断線トラブルを軽減 ・単頭6極：省スペースで機能拡張 ・無指向性：挿入方向を問わず簡単接続 ■プラグ・ジャック ・深絞り＆薄厚加工による多極化と小型・低背化の両立 ・DIP/SMT/スルーホール等、多彩な実装タイプを保有 ・インサート成形対応でケーブル製品への組み込みも可能 【活用シーン】 ■スマート家電・AV機器のインターフェース ■医療・介護・福祉デバイスの接続部 ■ウェアラブル機器・産業用スマートグラス 【導入効果】 ■省スペースでの製品小型化・多機能化 ■ユーザー利便性の向上と断線故障の低減 ■トータルコスト削減と開発スピードの向上 ※詳細はPDFをダウンロード、またはお気軽にお問い合わせください。
