受動部品における寄生容量・抵抗の低減とは？
各社の製品
絞り込み条件：
▼チェックした製品のカタログをダウンロード
一度にダウンロードできるカタログは20件までです。

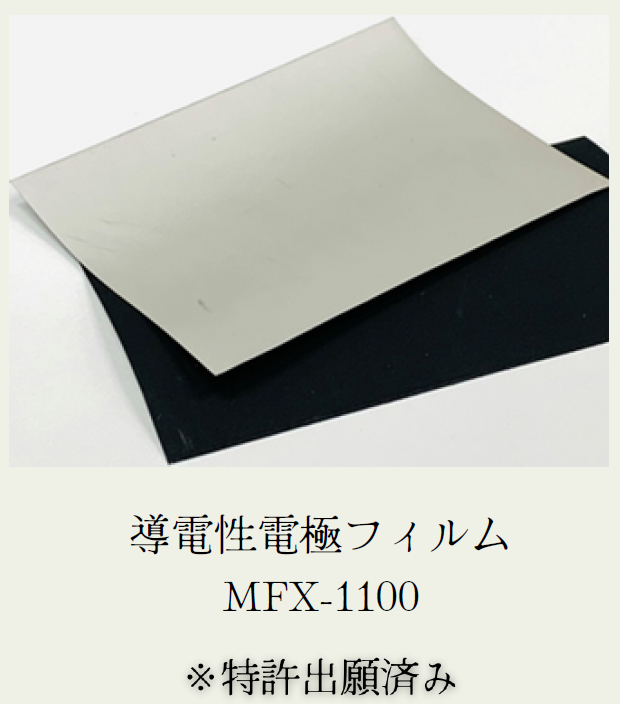

【ウェアラブルデバイス向け】生体センシング電極用フィルム
お探しの製品は見つかりませんでした。
1 / 1
受動部品における寄生容量・抵抗の低減
受動部品における寄生容量・抵抗の低減とは？
受動部品（コンデンサ、インダクタ、抵抗器など）は、理想的な特性だけでなく、意図しない寄生容量や寄生抵抗を必ず持っています。これらの寄生成分は、高周波回路や高精度回路において、信号の歪み、ノイズの増加、回路の誤動作などを引き起こす原因となります。そのため、これらの寄生成分を可能な限り低減することは、電子機器の性能向上、小型化、省電力化に不可欠です。
課題
高周波特性の劣化
寄生容量や寄生抵抗は、特に高周波領域でインピーダンスを変化させ、信号の減衰や歪みを引き起こし、回路の本来の性能を発揮させない。
ノイズの増幅と伝播
寄生成分がノイズ源となったり、外部からのノイズを増幅・伝播させたりすることで、回路全体のS/N比を悪化させる。
回路設計の複雑化
寄生成分を考慮した回路設計は、シミュレーションやレイアウト設計において高度な専門知識と時間を要し、設計工数を増大させる。
小型化・高密度実装の制約
部品の小型化や高密度実装が進むほど、部品間の寄生容量や配線間の寄生抵抗が増加しやすく、性能維持が困難になる。
対策
材料・構造の最適化
低誘電率材料の使用、電極間距離の拡大、積層構造の工夫などにより、寄生容量を低減する。
レイアウト設計の最適化
部品配置の最適化、配線パターンの工夫、グラウンドプレーンの活用などにより、寄生抵抗や寄生容量の発生を抑制する。
高精度シミュレーションの活用
寄生成分を正確にモデル化し、設計段階でその影響を予測・評価することで、最適な設計を導き出す。
特殊加工技術の導入
表面処理技術や微細加工技術を駆使し、部品表面や内部の導電性を向上させ、寄生抵抗を低減する。
対策に役立つ製品例
低誘電率基板材料
誘電率が低く、信号損失を抑える特性を持つため、高周波回路における寄生容量の影響を低減し、信号伝達速度を向上させる。
高精度配線設計支援ツール
寄生成分を自動的に計算・評価し、最適な配線パターンを提案することで、設計者の負担を軽減し、寄生抵抗・容量の低減に貢献する。
低ESR/ESLコンデンサ
等価直列抵抗（ESR）や等価直列インダクタンス（ESL）が極めて小さいコンデンサであり、高周波でのインピーダンス変動を抑え、ノイズ対策や電源安定化に有効。
高純度導電性ペースト
導電率が高く、均一な膜厚を形成できるペーストであり、抵抗器や配線の寄生抵抗を低減し、回路の電気的特性を改善する。
