多極・高密度接続とは？課題と対策・製品を解説

機構部品における多極・高密度接続とは？

電子機器の小型化・高性能化に伴い、限られたスペースに多数の電気信号を伝達・接続する必要性が高まっています。機構部品の多極・高密度接続とは、コネクタや基板実装部品などの機械的な構造を持つ部品において、より多くの電気的接点（極）を、より狭い面積に高密度に配置・接続する技術やその状態を指します。これにより、機器全体の集積度向上、配線数の削減、信号伝達効率の改善などが実現されます。

各社の製品

▼チェックした製品のカタログをダウンロード

絞り込み条件：

一度にダウンロードできるカタログは20件までです。

▼チェックした製品のカタログをダウンロード

【通信機器向け】ポジティブロック 2.00mmピッチコネクター

株式会社レスター

通信機器業界では、限られたスペースでの多数の信号伝送が求められます。特に、機器の小型化が進む中で、高密度な接続は、性能維持と信頼性確保のために不可欠です。不十分な接続密度は、配線数の増加や信号干渉のリスクを高め、機器の性能低下や故障につながる可能性があります。強ロックポジティブロック 2.00mmピッチコネクターは、2列品を追加し、多極バリエーションを展開することで、この課題に対応します。【活用シーン】・小型通信機器の内部配線・高密度実装基板への接続・多数の信号線が必要なアプリケーション

製品を詳しく見るダウンロードお問い合わせ

【照明向け】ポジティブロック 2.00mmピッチコネクター

株式会社レスター

照明業界では、製品の小型化と高密度実装が求められる場面が多く、限られたスペースでの確実な配線が重要となります。特に、多数のLEDやセンサーを搭載する照明機器では、配線数の増加に伴うスペースの制約や、信号の干渉が課題となることがあります。これらの課題に対応するため、当社の強ロックポジティブロック 2.00mmピッチコネクターシステムは、省スペース性と高い接続信頼性を両立するソリューションを提供します。【活用シーン】・LED照明器具内の配線・センサーモジュールとの接続・小型照明機器の内部配線【導入の効果】・限られたスペースでの接続密度向上・配線作業の効率化・信号品質の維持

製品を詳しく見るダウンロードお問い合わせ

【家電向け】ポジティブロック 2.00mmピッチコネクター

株式会社レスター

家電製品の小型化が進む中で、限られたスペースに多数の配線を効率的に接続することが求められています。特に、製品の信頼性を維持するためには、確実な接続と信号品質の確保が重要です。不適切な接続は、誤作動や性能低下の原因となり得ます。当社の強ロックポジティブロック 2.00mmピッチコネクターシステムは、電気的・機械的信頼性と省スペース性を両立し、小型アプリケーションに適したソリューションです。【活用シーン】・小型家電製品の内部配線・限られたスペースでの多極接続・高密度実装が求められる機器【導入の効果】・接続密度の向上による小型化への貢献・信号品質の改善による製品信頼性の向上・確実な嵌合による組み立て作業の効率化

製品を詳しく見るダウンロードお問い合わせ

【ホームオートメーション】MX-DaSH 非防水31＋1-Way

株式会社レスター

ホームオートメーション分野では、多様なデバイス間のスムーズな連携と、設置スペースの制約に対応できる配線設計が求められます。特に、複数の機能を一つの筐体に集約したり、将来的な拡張性を考慮したりする際には、配線の複雑化が課題となることがあります。これにより、設置コストの増加や、メンテナンス性の低下につながる可能性があります。当社MX-DaSH 非防水31＋1-Wayコネクタは、モジュール型設計により、柔軟なフォームファクタ構成を可能にし、これらの課題解決に貢献します。複数の接続を一つに統合することで、配線レイアウトの最適化と製造性の向上を実現します。【活用シーン】・スマートホームデバイスの集約配線・IoT機器のモジュール化・省スペース設計が求められる機器【導入の効果】・配線数の削減によるコスト低減・設計の自由度向上・組み立て作業の効率化

製品を詳しく見るダウンロードお問い合わせ

【VR/ARデバイス向け】ポゴピンコネクタ

株式会社エクセル電子

VR/ARデバイス業界では、小型化と高機能化が進み、限られたスペース内での部品実装が求められています。特に、高密度な配線と安定した電力供給が、デバイスの性能を左右する重要な要素です。従来のコネクタでは、スペースの制約や接続の信頼性に課題がありました。当社のポゴピンコネクタは、これらの課題を解決します。【活用シーン】 ■ウェアラブル端末やモバイル機器の充電・通信接点 ■着脱式モジュールやロボットの関節部接続【導入の効果】 ■接点寿命の劇的な向上とメンテナンスコストの削減 ■耐振動・耐衝撃性能の強化と安定した大電流供給

製品を詳しく見るダウンロードお問い合わせ

【スマート家電向け】6極コネクタ

株式会社エクセル電子

スマート家電の分野では、製品の小型化と多機能化が求められています。限られたスペースの中で、多様な機能を実装するためには、省スペースで多極接続が可能なコネクタが不可欠です。6極コネクタは、省スペース設計でありながら、多様な信号に対応し、スマート家電の機能拡張をサポートします。【活用シーン】スマート家電のインターフェース【導入の効果】省スペースでの製品小型化・多機能化ユーザー利便性の向上と断線故障の低減

製品を詳しく見るダウンロードお問い合わせ

アール電子株式会社　事業紹介

アール電子株式会社

アール電子株式会社は、秋葉原に軸足を置いて、お客様と仕入先様に信頼され、共に繁栄する企業として明日を拓く、社会と文化の発展に貢献することを希求いたしております。又、生きとしいけるもの、命あるもの全てが願う、地球環境の維持と保全に全社全力で邁進いたします。ＩＣという名を聞いてから早くも半世紀になります。エレクトロニクスの今日の発展は、想像も及ばなかったのが事実です。ゼロから無限大の可能性を秘めた、そのエレクトロパーツのスペシャリストとして、２１世紀の様々な夢が実現するよう社員一同努力を続けてまいります。皆々様の並々のご指導、ご鞭撻を賜りますようお願いします。【事業内容】 ○電子部品及び電気材料の販売詳しくはお問い合わせ、またはカタログをダウンロードしてください。

製品を詳しく見るダウンロードお問い合わせ

1.27mmピッチコネクタ/フレキシブルスタックタイプ

ケル株式会社

８９シリーズは、追従型１点接触の接触コンセプトを持つハーフピッチの低背タイプのコネクタです。ハーフピッチコネクタで一番小型低背タイプで、ガイド機構付き、ＳＭＴ対応が可能な製品です。本製品は、「8903シリーズ」と同じ形状寸法を持つフレキシブルスタックタイプ「8903N-FSシリーズ」です。市場より高い評価を受けている「8903シリーズ」をベースにしておりますので、8903シリーズに対応していたコネクタ（8913-□□□-178S□-□、8913-□□□-178MS□-A、8930E-□□□-178MS、8931E-□□□-178□）に、そのまま嵌合することができます。　スタック高さは、20、22、24、26、28、30mmまで標準品として用意していますが、20〜32mmの間でしたら、フレキシブルに対応することができますので、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

受動部品、半導体、オートメーション、その他

Transfer Multisort Elektronik株式会社

ラスター信号用コネクタ 4.20mm、39-01-2065 MOLEX、プラグ; 電線ー電線/PCB; メス; Mini-Fit Jr; 4.2mm; PIN: 6; コンタクトなし; ケーブル用、ダイオードモジュール、DSS2X160-01A IXYS、モジュール: ダイオード; 2重,共通カソード; 100V; If: 2x160A; SOT227B; Ufmax: 0.81V コンタクタ - メインモジュール、LC1D65ABD SCHNEIDER ELECTRIC、接触器: 3極; NO x3; 補助接点: NO + NC; 24VDC; 65A; DIN,パネル上; TeSys D; ネジ端子

製品を詳しく見るダウンロードお問い合わせ

基板部品

一条電子株式会社

Excel Cell Electronic(ECE)社が取り扱う「基板部品」をご紹介いたします。主要製品として制御用スイッチをはじめ、ロータリースイッチ、各種端子台などを提供。 Key設備を同社で開発しております。ご用命の際は、お気軽にお問い合わせください。【ラインアップ】 ■パワーリレー ■ロータリースイッチ ■USBコネクタ ■Resettable Fuse ■Emergency Stop スイッチ ■端子台 ※詳しくはPDF(英語版)をダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

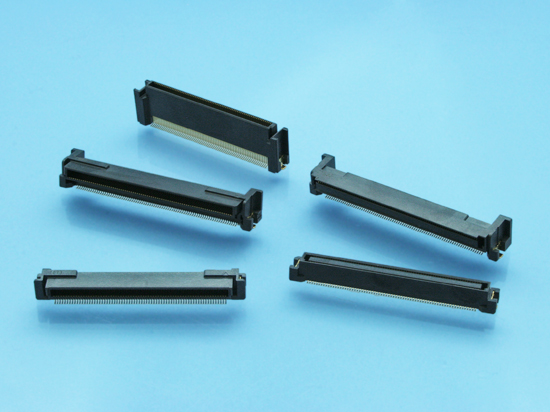

0.635mmピッチ2ピースコネクタ　8600シリーズ

ケル株式会社

本シリーズは「小型」、「多極」、「高信頼」といった特長を有し、機器の小型化・高性能化に貢献する最適な製品です。産業用コネクタに要求される高品位な設計で、かつ嵌合時のガタツキをなくしています。挿抜回数は500回を保証、有効嵌合長は2mmを確保しており、高い接触信頼性を実現しています。　その他にも、嵌合時には確かなクリック感があり、こじりにも強い構造。モールド形状によるコネクタの逆挿しを防ぐ誤挿入防止機構。自動実装用に吸着スペースの確保（プラグ側コネクタはピックアップカバー付）など、様々な工夫が施され、使い勝手のよい製品に仕上ております。極数は垂直接続で52、120、140、160極を、スタック接続で60、140極を用意しています。ファミリー製品として0.635mmピッチのフラットケーブル2枚合わせタイプ、8622Eシリーズも展開しており、基板対基板用コネクタとのコンビネーションが可能です。本製品は次世代コネクションとして、産業機器の幅広いニーズへの対応が可能となっています。

製品を詳しく見るダウンロードお問い合わせ

1.27mmピッチ2ピースコネクタ　8800シリーズ

ケル株式会社

ハーフピッチコネクタにおいて確固たる信頼と実績を誇る８８００シリーズ・ハイパッケルファミリーは、一貫して「縦２点接触ストレートビーム方式」を採用しています。お客様がの幅広い用途をカバーすべく、豊富なバリエーション、多彩なシリーズ展開を行っています。ハーフピッチコネクタは基板対基板からＩ／Ｏまで充実の８８００シリーズをお奨めします。基板対基板タイプは、スタック、垂直、水平実装の３次元接続が可能となっています。フランジ型、フランジ無し型、電源端子付き型などがあります。

製品を詳しく見るダウンロードお問い合わせ

0.5mmピッチフローティングコネクタ・DYシリーズ

ケル株式会社

「DYシリーズ」は0.5mmピッチと狭ピッチでありながら、フローティング量はXY方向に±0.5mmを確保しており、小型でしかも変位量が大きいことから機器の小型化に貢献することができます。有効嵌合長は1.25mmを確保しており、安定した接触を誇る使い勝手の良い製品です。さらに、位置決めボスの有無を選択可能、自動実装時の吸着面の確保といった特長を有しています。フローティング側コネクタは接触部（可動部）とはんだ付け部（固定側）の2パーツで1つのコネクタが構成され、コンタクトで繋がれています。接触部側が可動した時、はんだ付け部に負荷が加わりますが、インシュレータ両端に固定金具を付けることで、負荷を軽減した構造としています。コンタクト形状はSMT対応品としており、メッキは鉛フリー対応となっています。 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

電子材料・電子機器

城陽電子機器株式会社

当社では、丸型、角型、プリント基板用、音響機器向け他、各種コネクター、液晶パネル、ICソケット、LED、ハーネスなど電子材料・電子機器を専門に取り扱っております。マルチコネクタ専門メーカーや通信ケーブル、LANケーブルが得意な電線メーカーなどの製品もそろえています。ご要望の際はお気軽にお問い合わせください。【取扱製品(代理店)】 ■日本航空電子工業株式会社(JAE) 　・基板対基板、基板対ケーブル、カード用、丸型、角型、自動車用各種コネクタ ■株式会社アイティティキャノン　・医療機器用、音響・放送機器用、角型、丸型他各種コネクタ ■SAM WOO 　小型丸型コネクタ、同軸コネクタ、他　など ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

1.27mmピッチ2ピースコネクタ/低背タイプ

ケル株式会社

８９シリーズは、追従型１点接触の接触コンセプトを持つハーフピッチの低背タイプのコネクタです。ハーフピッチコネクタで一番小型低背タイプで、ガイド機構付き、ＳＭＴ対応が可能な製品です。ノートパソコンのリムーバブル用しとしてディファクトスタンダート製品となりました。またライトアングルは高密度実装を意識したコンタクトテール３列品としています。スタック高は７〜１２ｍｍまで５種類を用意、極数は２０〜１２０極まで８種類を用意し、幅広いニーズに対応することができます。もちろん水平、垂直、スタック接続の３次元接続も可能です。

製品を詳しく見るダウンロードお問い合わせ

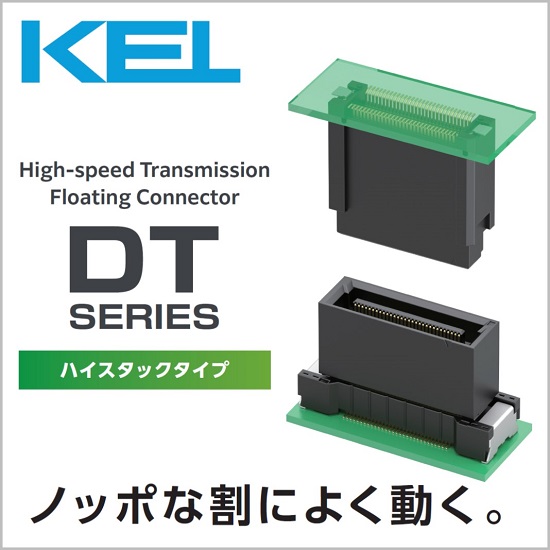

0.5mmピッチフローティングコネクタ『DTシリーズ』

ケル株式会社

当社は、高速伝送対応0.5mmピッチフローティングコネクタ『DTシリーズ』スタック高さ25mmタイプを開発しました。 XY方向に±1.0mmの高いフローティング量を確保しており、 8Gbps相当の高速シリアル伝送が可能。極数は30極から140極まで7種類をご用意し、既存の当シリーズのレセプタクル側と組み合わせることで、スタック高さ15mm品として対応可能です。【特長】 ■高速伝送に対応した0.5mmピッチフローティングコネクタ ■伝送特性は8Gbps相当の高速シリアル伝送に対応 ■XY方向に±1.0mmの高いフローティング量を確保 ■有効嵌合長1.5mmの高信頼設計 ■スタック高さは25mmに対応 ■極数は30、40、60、80、100、120、140極の7種類 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

電気製品の機能拡張化に寄与『6極コネクタ』【防水対応も可能】

株式会社エクセル電子

「EIAJ RC-5325A 4極プラグ」と同サイズで多極化を実現。深絞り・薄厚加工により、6極プラグとDIP/SMT等、多種実装対応のジャックをラインアップしました。コネクタ単体だけでなく、抗菌仕様を含むストレート・カールコード等のケーブル製品もトータル提案いたします。【特長】 ■セットメリット・360度回転：断線トラブルを軽減・単頭6極：省スペースで機能拡張・無指向性：挿入方向を問わず簡単接続 ■プラグ・ジャック・深絞り＆薄厚加工による多極化と小型・低背化の両立・DIP/SMT/スルーホール等、多彩な実装タイプを保有・インサート成形対応でケーブル製品への組み込みも可能【活用シーン】 ■スマート家電・AV機器のインターフェース ■医療・介護・福祉デバイスの接続部 ■ウェアラブル機器・産業用スマートグラス【導入効果】 ■省スペースでの製品小型化・多機能化 ■ユーザー利便性の向上と断線故障の低減 ■トータルコスト削減と開発スピードの向上 ※詳細はPDFをダウンロード、またはお気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

ディップショートプラグ・DSPシリーズ

ケル株式会社

・2.54mmグリッドで、隣接密着搭載が可能です。・ロープロフィール形状（ボード面より6mm）です。・テール部KINK構造により半田ディップ時の浮き上がりを防止します。・DSP01は連鎖状（10連）形状により実装性が向上します。・豊富な極数バリエーションにより多用途に対応できます。・独自の設計コンセプトにより、高信頼／低コスト化を実現できます。・RoHSに対応しています。

製品を詳しく見るダウンロードお問い合わせ

1.27mmピッチ2ピースコネクタ/SMT対応品

ケル株式会社

８９シリーズは、追従型１点接触の接触コンセプトを持つハーフピッチの低背タイプのコネクタです。ハーフピッチコネクタで一番小型低背タイプで、ガイド機構付き、ＳＭＴ対応が可能な製品です。本製品はそのＳＭＴ対応品です。左右に固定金具を付けることにより、コンタクトに掛かる負担を軽減します。スタック高は、７ｍｍと８ｍｍを用意し、極数は２０〜１２０極まで８種類を用意しました。

製品を詳しく見るダウンロードお問い合わせ

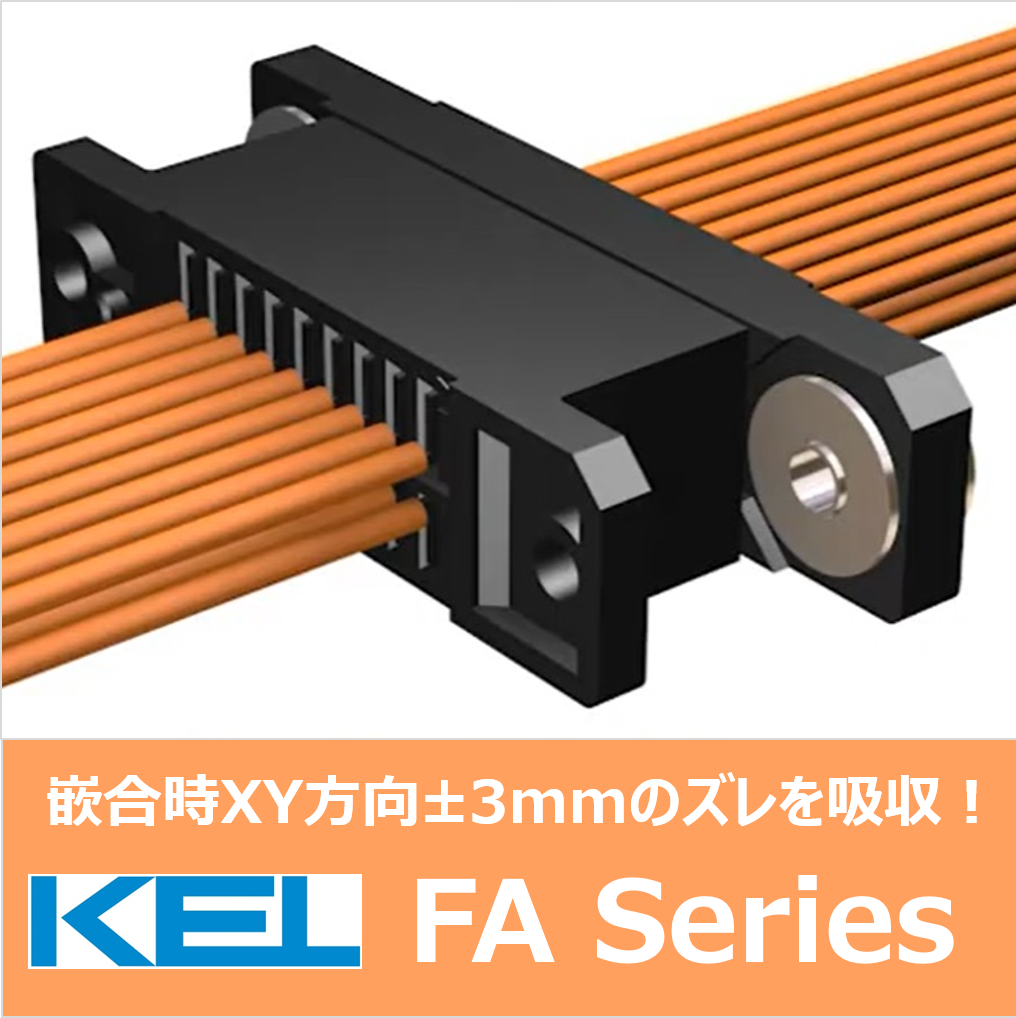

2.5mmピッチドロワーコネクタ『FAシリーズ』

ケル株式会社

2.5mmピッチのドロワーコネクタです。ドロワーとは引き出しという意味で、コピー機、プリンタ、ATM等といった本体とユニットの接続部分での使用を想定したコネクタです。 FAシリーズは、ピンの座屈防止、嵌合調整の容易さ、嵌合時のストレス軽減、安定した接触信頼性の確保といった点が特長です。＜特長＞・嵌合誤差をXY方向に±3mmを吸収できる誘い込み機構を搭載。・ケーブル側コネクタのネジ止め部分可動により、XY方向に最大±1.4mm吸収可能。・有効嵌合長3mmの高信頼設計。・活線挿抜（時差接触）対応品を用意。※ケーブル中継用コネクタ（FA12）は活線挿抜品。・コンタクトは挟み込み2点接触構造を採用し、コンタクトの座屈防止及び安定した接触信頼性を実現。

製品を詳しく見るダウンロードお問い合わせ

【総合カタログ無料進呈中！】基板対基板(FPC)コネクタ

I-PEX株式会社

嵌合高さ： 0.60 mm (0.70 mm max.) シグナルコンタクト 4pin パワーコンタクト 4pin 6.0A x 4pin (USB Power Delivery) の高電流対応プラグホールドダウンをインサート成形することで、堅牢な構造を実現

製品を詳しく見るダウンロードお問い合わせ

ハイブリッドIC用クリップ端子

株式会社WAKO

当社では、電極として、高品質・高精度を要求される「ハイブリッドIC用クリップ端子」を取り扱っております。当社先進の技術で純正の順送金型による高速プレスを実現し、高品質・高精度はもとより、物質的にも短納期を保証いたします。 ※詳細については、お気軽にお問い合わせください。

製品を詳しく見るダウンロードお問い合わせ

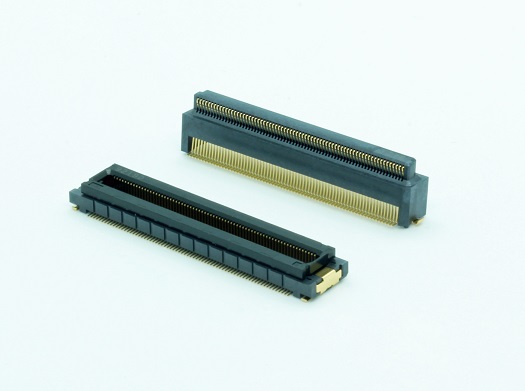

高耐熱タイプのフローティングコネクタ『DY03/04シリーズ』

ケル株式会社

当社は0.5mmピッチフローティングコネクタ／高耐熱タイプ『DY03/04シリーズ』新発売しました。【特長】・使用温度は最大+105℃まで対応。・フローティング量はXY方向に±0.5mmを確保。・有効嵌合長1.25mmの高信頼設計。・位置決めボスの有無が選択可能。・極数は50極から140極の6種類を用意。・スタック高さは5mm、11mm、12mm、13mm、14mmまで対応。　※スタック高さ11mm～14mmタイプはDY1□-□□□FS□-□との嵌合で+105℃に対応。 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

1.27mmピッチ2ピースコネクタ　8806/8807シリーズ

ケル株式会社

８８シリーズは一貫して「縦２点接触ストレートビーム方式」の接触コンセプトを採用、３辺保護モールドで抉りにも強く、ハーフピッチコネクタの定番コネクタで、多彩なバリエーションと多くの実績があります。８８００シリーズの多極タイプのコネクタです。１２０〜２００極までを用意し、スタック、水平、垂直の３次元接続が可能となっています。フランジ付き、フランジなしタイプを用意し、お客様の多様なニーズに対応できます。１００極でリブを付けて強度を確保し、ハーフピッチながら最大２００極の多極化を実現しました。

製品を詳しく見るダウンロードお問い合わせ

デュアルインラインコネクタ・ICC05シリーズ

ケル株式会社

・ロープロフィール形状（ボード面より4.4mm）です。・両面接触構造コンタクトとプリロード方式により安定した接触を保証する高信頼設計です。・クローズドボトム形状による、半田吸込み防止機構です。・テール部KINK構造による半田ディップ時の浮き上がりを防止します。・フラックス上昇防止対策品も系列化しています。・RoHSに対応しています。

製品を詳しく見るダウンロードお問い合わせ

1.27mmピッチコネクタ/FC対応　8825E(R)シリーズ

ケル株式会社

本シリーズは、０．６３５ｍｍピッチのフラットケーブルを１枚使用したタイプですので、デージーチェーンが可能です。０．６３５ｍｍピッチのフラットケーブルの圧接には当社独自の２枚重ねの板バネ挟み込み圧接方式により簡単でしかも高信頼な接続がＡＳＳＹＴが可能です。片手で簡単に抜き差しが可能な当社独自のエジェクトロック方式を採用し、操作性の向上が図られます。

製品を詳しく見るダウンロードお問い合わせ

基板対電線用2.0mmピッチ（SMT）コネクタ『K89シリーズ』

日本端子株式会社

『K89シリーズ』は、着色別に対応したキーイング構造により色違いの誤嵌合を防止する基板対電線用2.0mmピッチ（SMT）コネクタです。極数違いの誤嵌合を防止するリブ構造。 2種の端子（信号系～3Aと電力系～10A）を1つのコネクタに集約できるハイブリッドタイプもラインアップしております。【特長】 ■慣性ロック構造により半嵌合を防止 ■補強金具によるコネクタ保護機能 ■極数違いの誤嵌合を防止するリブ構造 ■ハウジングはストレート・ライトアングルタイプで共用 ■リセプタクル及びストレート・ライトアングル用リテイナは中継用と共用 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。

製品を詳しく見るダウンロードお問い合わせ

1.27mmピッチ2ピースコネクタ　8832E-FSシリーズ

ケル株式会社

８８シリーズは一貫して「縦２点接触ストレートビーム方式」の接触コンセプトを採用、３辺保護モールドで抉りにも強く、ハーフピッチコネクタの定番コネクタで、多彩なバリエーションと多くの実績があります。８８００シリーズのハイスタックタイプのコネクタです。産業機器などで、背の高い実装部品がある場合に有効です。実装高は、標準品として２０、２４，３０の３種類ですが、２０〜３０ｍｍの範囲であれば高さを任意に指定し特注品として対応することが可能です。

製品を詳しく見るダウンロードお問い合わせ

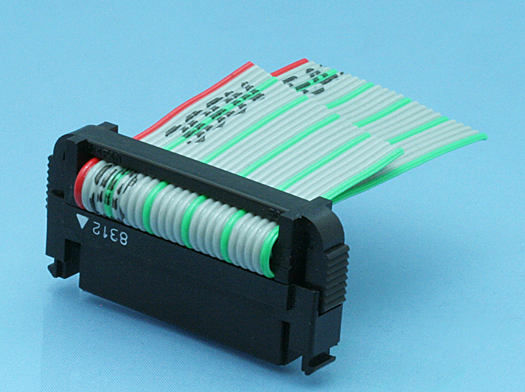

1.27mmピッチコネクタFC対応　8822E/8822シリーズ

ケル株式会社

ハーフピッチの基板対ケーブルタイプのコネクタです。１．２７ｍｍピッチのフラットケーブルを２枚合わせにしたタイプです。片側にハーフピッチ、片側に２．５４ｍｍピッチのＭＩＬ規格コネクタを結線することができます。８８２２シリーズは「ワンタッチロック方式」を採用しています。ＭＩＬ規格のＦ/Ｃコネクタは基板側にロックがついており、両手でロックを解除しなければなりませんでした。８８２２Ｅシリーズは、ケーブル側にロックを付けることにより、片手で着脱が可能となり、操作性の向上を図ることができます。

製品を詳しく見るダウンロードお問い合わせ

多極（5・6極）プラグ／ジャックコネクタ

株式会社エクセル電子

『多極（5・6極）プラグ／ジャックコネクタ』は、単頭プラグのみで多極化を実現しており、最大6極までの電気信号等の回路設計が可能になり、製品の機能拡張化に貢献します。長さは一般的な単頭4極プラグと同等で、 360°回転する円筒プラグを採用することでケーブル断線を軽減。コネクタ同士の接続方向性を気にせず使用できる形状も特長です。【特長】 ■高耐久・かんたん接続 ■ノイズキャンセル機能付きヘッドフォンや医療用機器、　測定用機器など、さまざまな電気製品の機能拡張化に活用可能 ■部品単品の供給だけでなく、プラグ付きケーブル付属品、　ジャックコネクタ複合の延長変換ケーブルまで対応 ■防水化ニーズにも対応可能【活用シーン】 ■高機能オーディオ機器およびノイズキャンセリングデバイス ■多接点センサーを用いる医療用・精密測定機器 ■防水性能が求められるウェアラブル・通信ガジェット【導入の効果】 ■筐体設計の共通化と製品の多機能化 ■ケーブルの断線故障リスクの大幅な低減 ■操作性の向上（ストレスフリーな接続体験）

製品を詳しく見るダウンロードお問い合わせ

お探しの製品は見つかりませんでした。

1 / 1

機構部品における多極・高密度接続

機構部品における多極・高密度接続とは？

課題

微細化による組立・実装難易度の増大

接点間隔が狭まることで、自動組立装置の精度要求が高まり、手作業での対応が困難になる。また、はんだ付けなどの実装工程でのショートやブリッジのリスクが増加する。

信号品質の劣化リスク

高密度化により、隣接する信号線間のクロストークやインピーダンスの不整合が発生しやすくなり、高速・高周波信号の伝達品質が低下する可能性がある。

耐久性・信頼性の低下懸念

微細な接点は物理的なストレスや環境変化（温度、湿度、振動）に対して脆弱になりやすく、接触不良や断線などの信頼性低下につながるリスクがある。

熱管理の複雑化

高密度に配置された多数の接点から発生する熱が集中しやすく、放熱設計が複雑化し、部品の温度上昇による性能低下や寿命短縮のリスクが生じる。

対策

精密成形・加工技術の活用

微細な形状を高精度に再現できる射出成形技術や、レーザー加工などの精密加工技術を駆使し、高密度な接点構造を持つ部品を製造する。

高機能材料の採用

低誘電率・低損失材料や、耐熱性・耐湿性に優れた材料を採用することで、信号品質の維持や信頼性の向上を図る。

構造設計の最適化

信号線間のシールド構造や、インピーダンス整合を考慮した配線設計、熱伝導を考慮した筐体設計など、構造的な工夫により課題を克服する。

高度な検査・評価技術の導入

自動光学検査（AOI）やX線検査、電気特性評価などを組み合わせ、微細な欠陥や性能低下を早期に検出し、品質を保証する。

対策に役立つ製品例

微細ピッチコネクタ

非常に狭い間隔で多数の接点を配置したコネクタで、機器の小型化と多機能化を両立させる。精密な金型設計と成形技術により、高密度接続を実現する。

高密度基板実装部品

微細な端子ピッチを持つICパッケージや、多ピン化されたコネクタ部品。高度な封止技術や配線技術により、基板上での高密度実装を可能にする。

多芯ケーブルアセンブリ

細径で多数の導線を束ね、高密度に接続するためのケーブル。特殊な被覆材や編組構造により、信号干渉を抑制し、柔軟性と耐久性を両立させる。

精密接点材料

微細な接点部分に用いられる、導電性、耐摩耗性、耐食性に優れた特殊合金やめっき材料。長期間にわたる安定した電気的接続を保証する。
